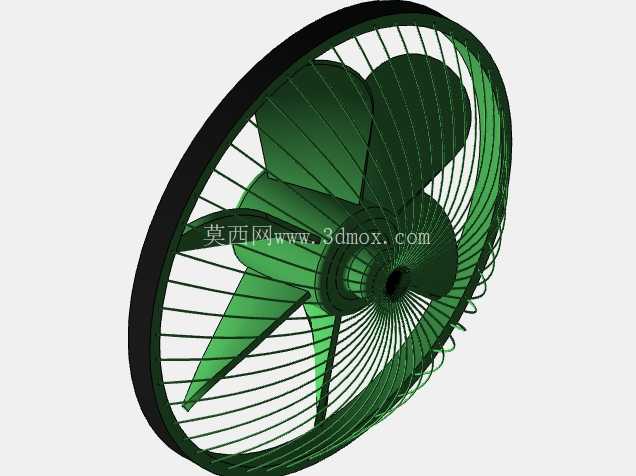

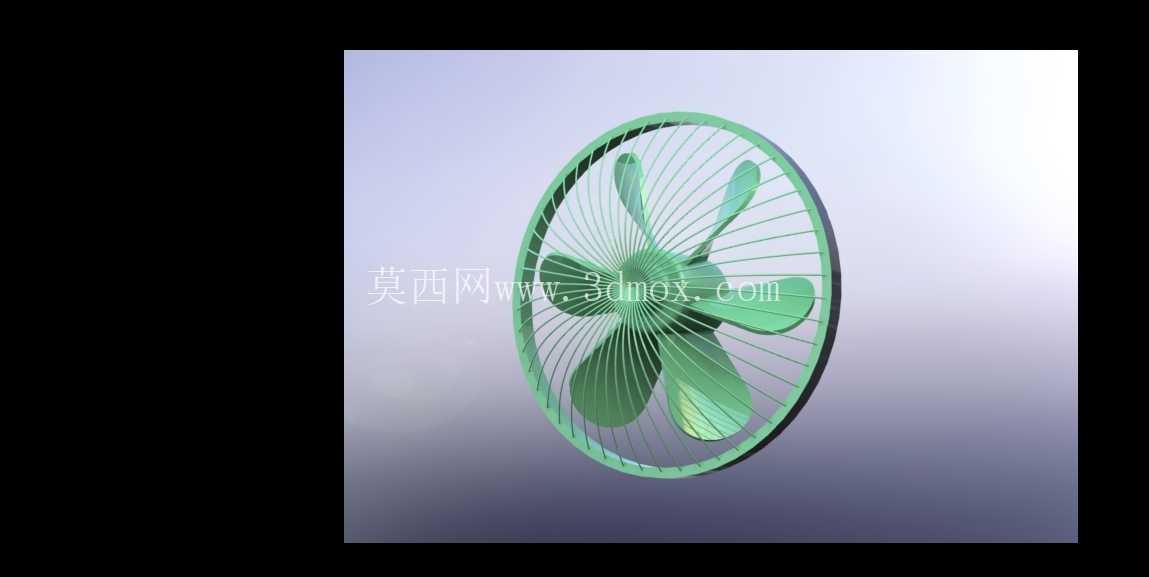

家用台式五叶轴流通风扇结构设计

这款轴流通风扇的结构设计，首先围绕小空间空气循环的实际使用场景展开，日常可放置于桌面、床头等狭小区域，实现局部空气对流，也可适配小型工位的散热通风需求，弥补大型通风设备无法覆盖小范围精准送风的短板。从功能特性来看，五片等距分布的曲面扇叶是核心送风部件，每片扇叶的曲面弧度经过气流走向校核，旋转时可将轴向进入的空气沿导风面平稳推送，相比三叶结构，相同转速下送风覆盖范围更宽，同时降低扇叶切割空气产生的紊流噪音，适合对静音有要求的居家、办公场景。外围的圆形防护网罩采用径向辐条式结构，辐条间距控制在安全范围内，既避免异物触碰旋转扇叶引发安全隐患，又尽可能降低辐条对出风气流的阻挡，减少风阻损耗。设计过程中，首先确定整机的安装边界，整体为正圆形立式结构，底部预留支撑结构的安装位，整机厚度控制在较小范围，放置时不会占用过多桌面空间，适配常规书桌、床头柜的摆放尺寸。扇叶与中心轮毂的连接采用一体化定位结构，轮毂中心预留电机输出轴的安装孔位，孔位公差按照常规小型单相交流电机的轴径标准设计，可直接适配市面通用的小型风扇驱动电机，无需额外定制转接件，降低生产装配的适配成本。防护网罩分为前后两个半体，对接处采用卡扣式连接结构，无需额外紧固件即可完成装配，后期拆卸清理扇叶积灰时操作便捷，卡扣的卡合深度经过反复校核，正常使用过程中不会出现网罩松脱的情况。扇叶的曲面设计并非统一弧度，从叶根到叶尖的曲面扭转角呈渐变趋势，叶根位置扭转角更大，可承接轮毂附近的低速气流，叶尖位置扭转角收窄，匹配外圈更高的线速度，让整个扇叶面的出风风速更均匀，避免出现中心风速过高、外圈送风乏力的问题。网罩的外圈采用卷边结构设计，提升整体结构强度，即便受到轻微外力挤压也不会出现明显变形，径向辐条与外圈、中心固定环的连接位置做了圆弧过渡处理，避免应力集中导致长期使用后辐条断裂。整机的重心落在底部支撑面的中心区域，正常摆放时倾斜15度范围内不会出现倾倒，满足日常使用的稳定性要求。中心电机安装位的周围预留了走线空间，可容纳电机供电线的排布，避免线材与旋转扇叶发生干涉。从气流组织的角度来看，这款风扇的进风侧为背部开放结构，空气可从背部整个圆形区域顺畅进入，经过扇叶加速后从正面网罩送出，送风距离可覆盖2到3米的范围，满足小空间内的空气循环需求，不会出现气流直吹人体的生硬感，曲面扇叶打散后的气流更柔和，长时间使用也不会产生明显的不适感。在结构细节上，扇叶的边缘做了钝化处理，没有尖锐棱角，即便在装配过程中徒手触碰也不会造成划伤，符合小家电的安全设计要求。网罩的表面处理预留了喷涂工艺的余量，可根据实际需求做不同颜色的表面处理，适配不同的使用场景风格。整体结构没有复杂的异形曲面，所有零部件均可通过常规注塑工艺加工成型，生产过程中模具结构简单，成型良率高，适合批量生产。装配逻辑遵循从内到外的顺序，先将扇叶固定在电机输出轴上，再依次扣合前后网罩，最后固定底部支撑结构，整个装配流程无需复杂工装，单工位即可完成整机组装，有效控制生产装配的人工成本。
