NASA CHAMP快夹式轨道锁定机构结构设计

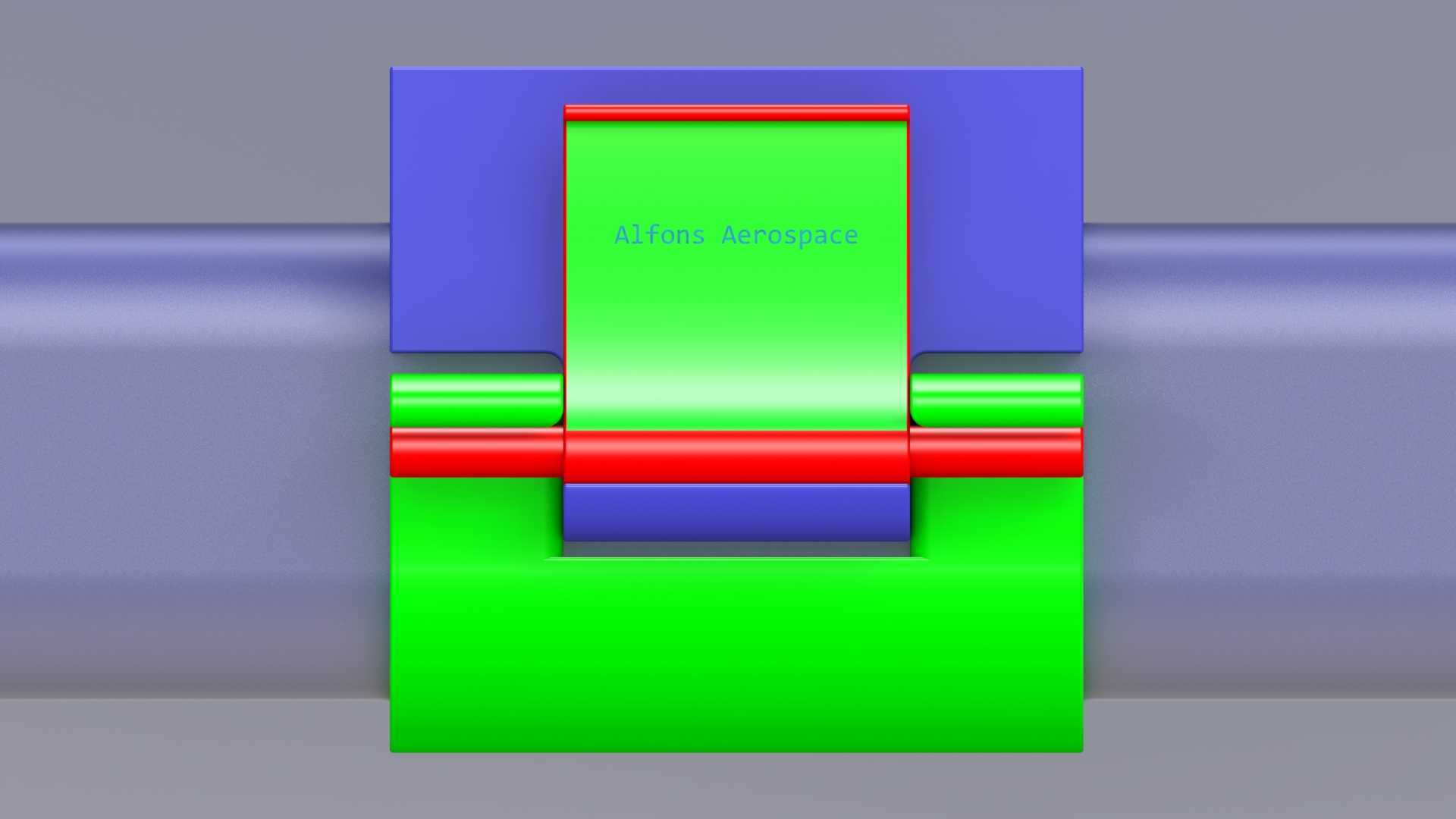

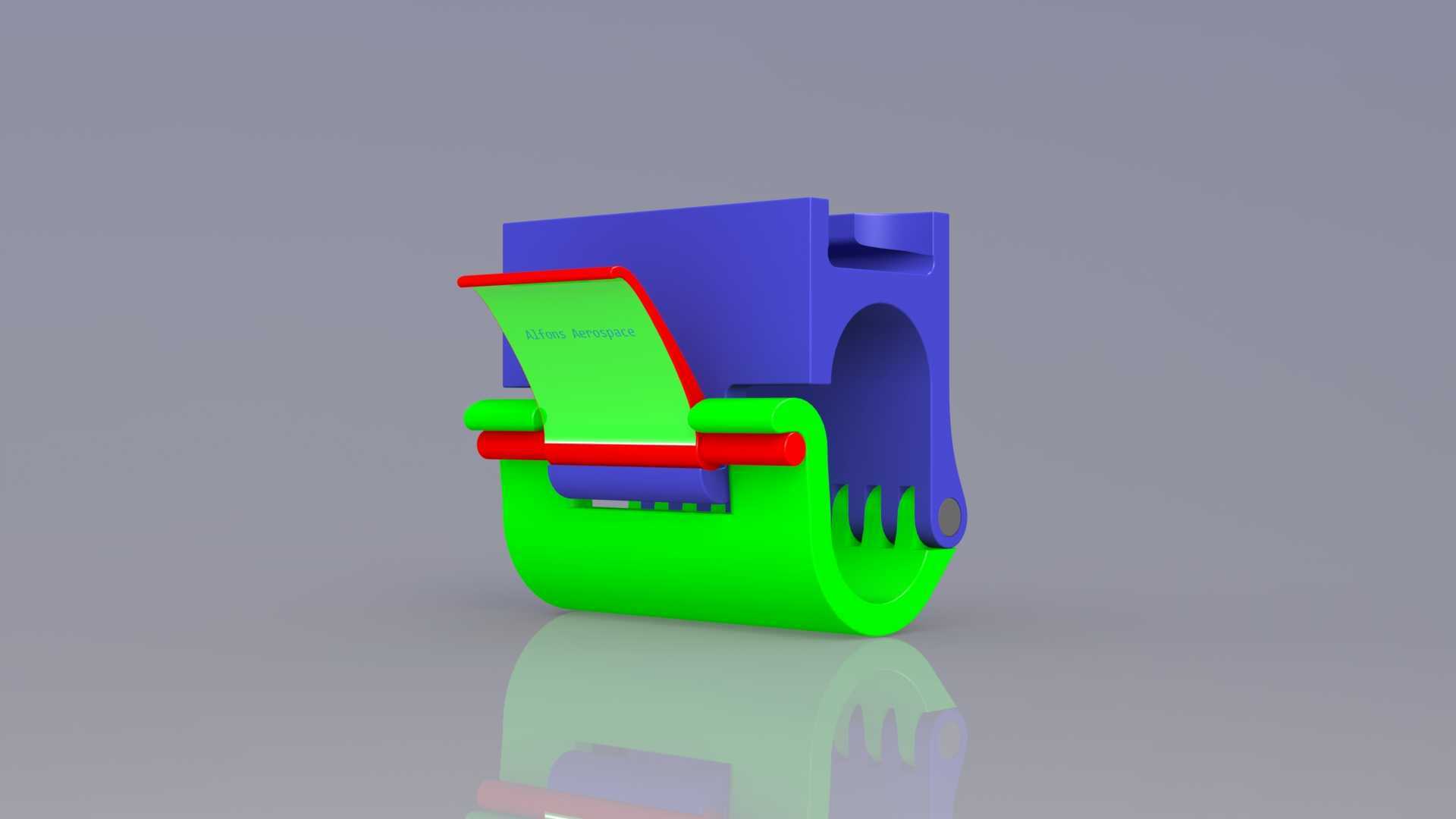

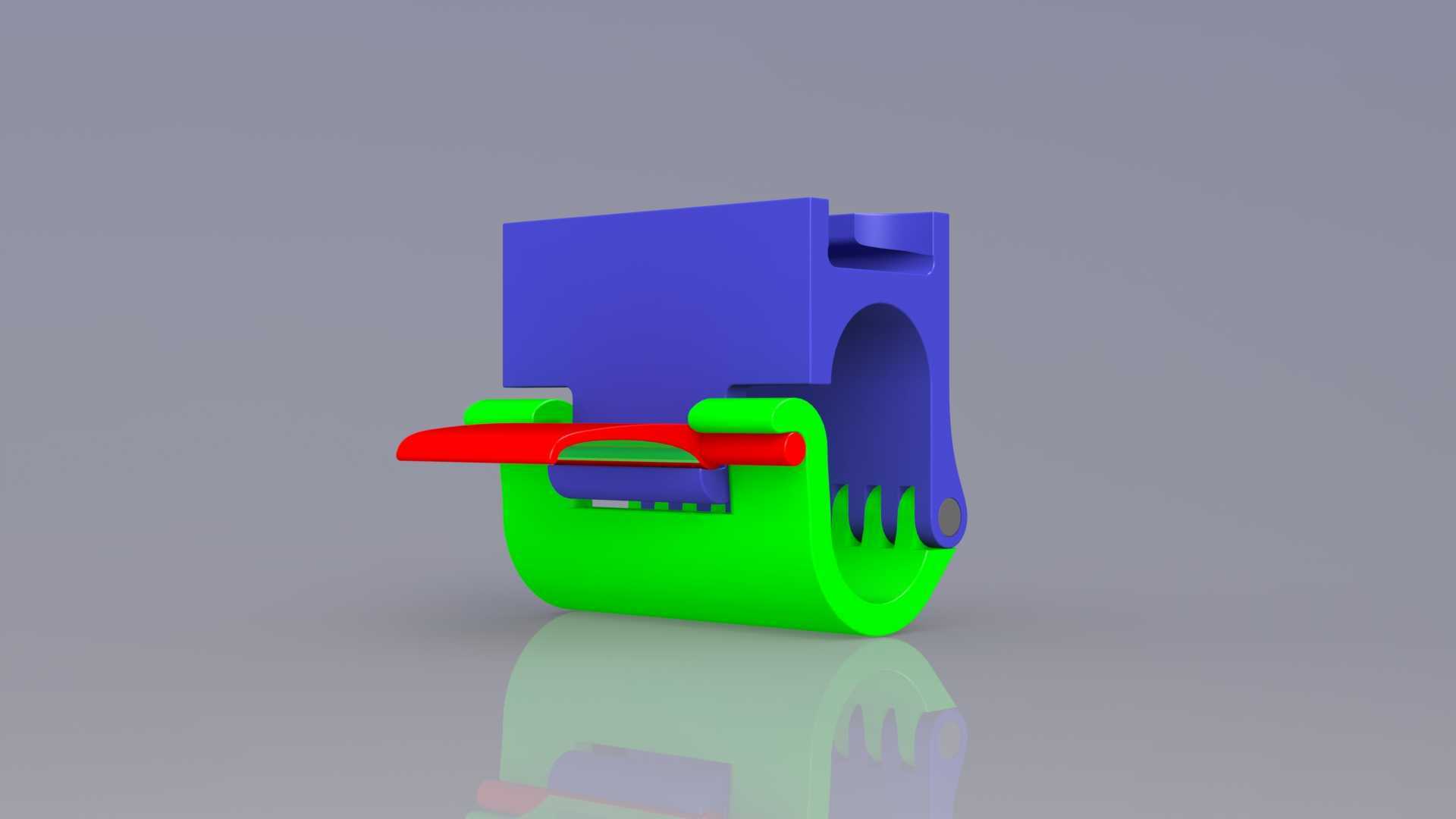

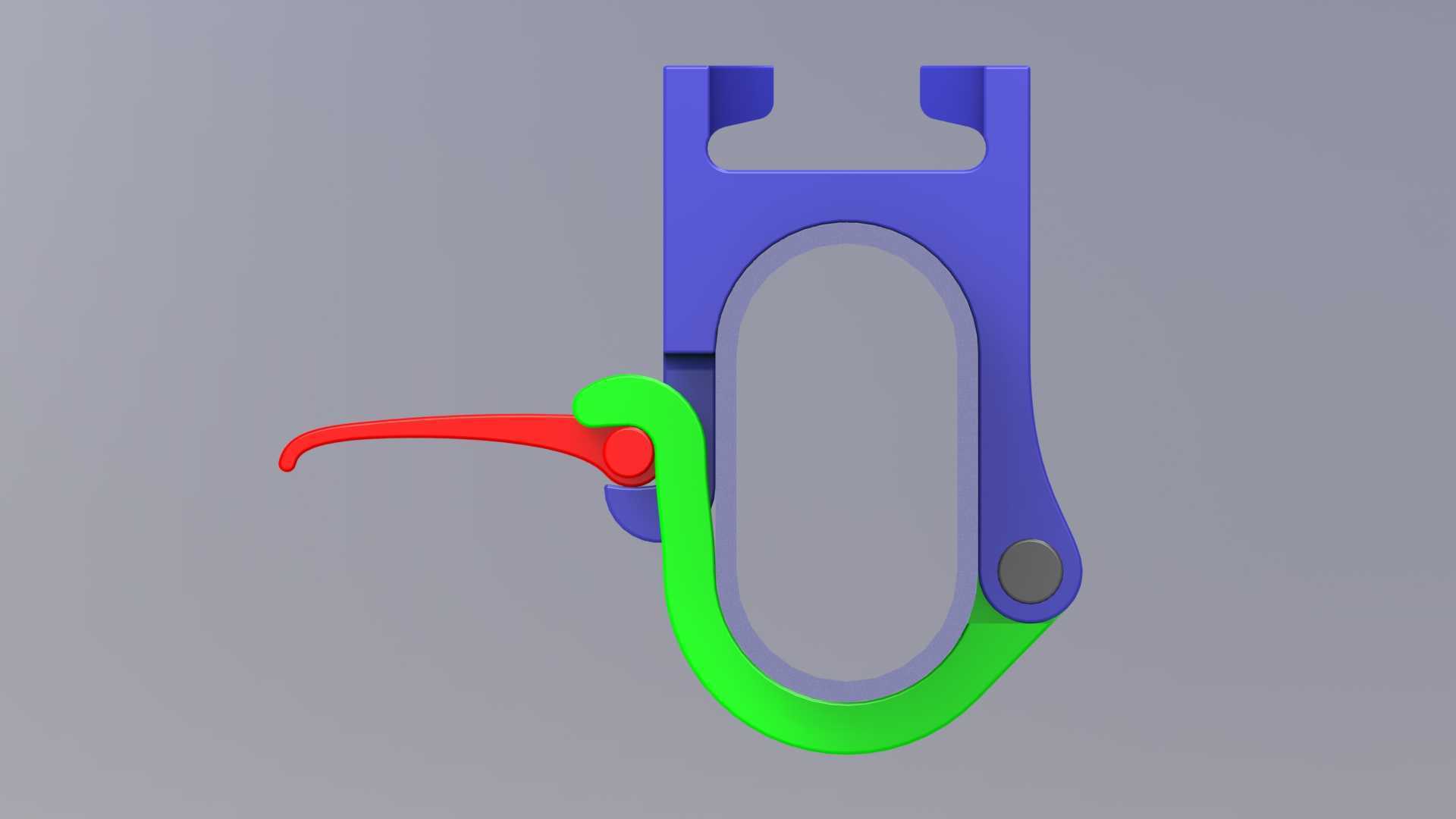

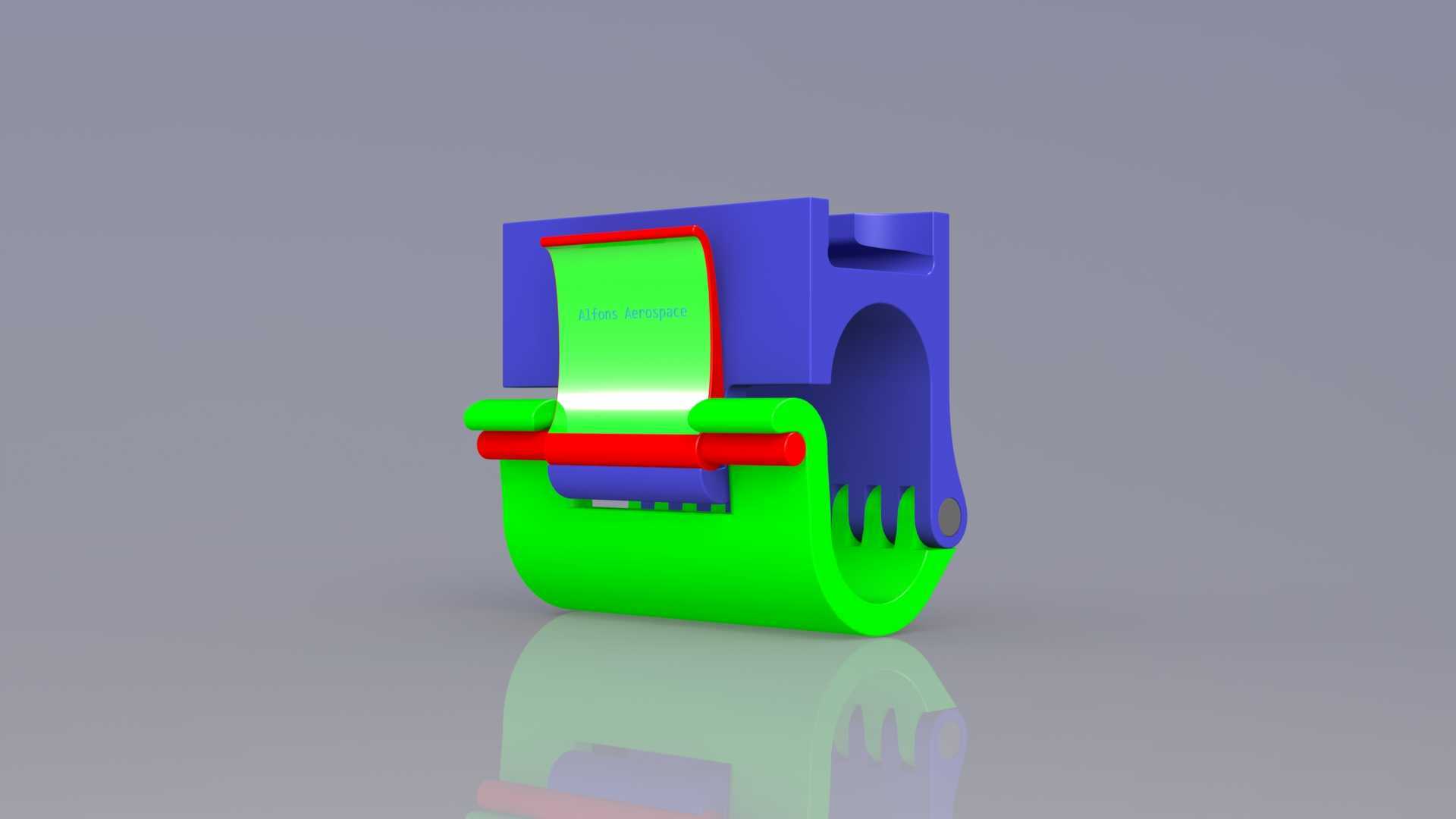

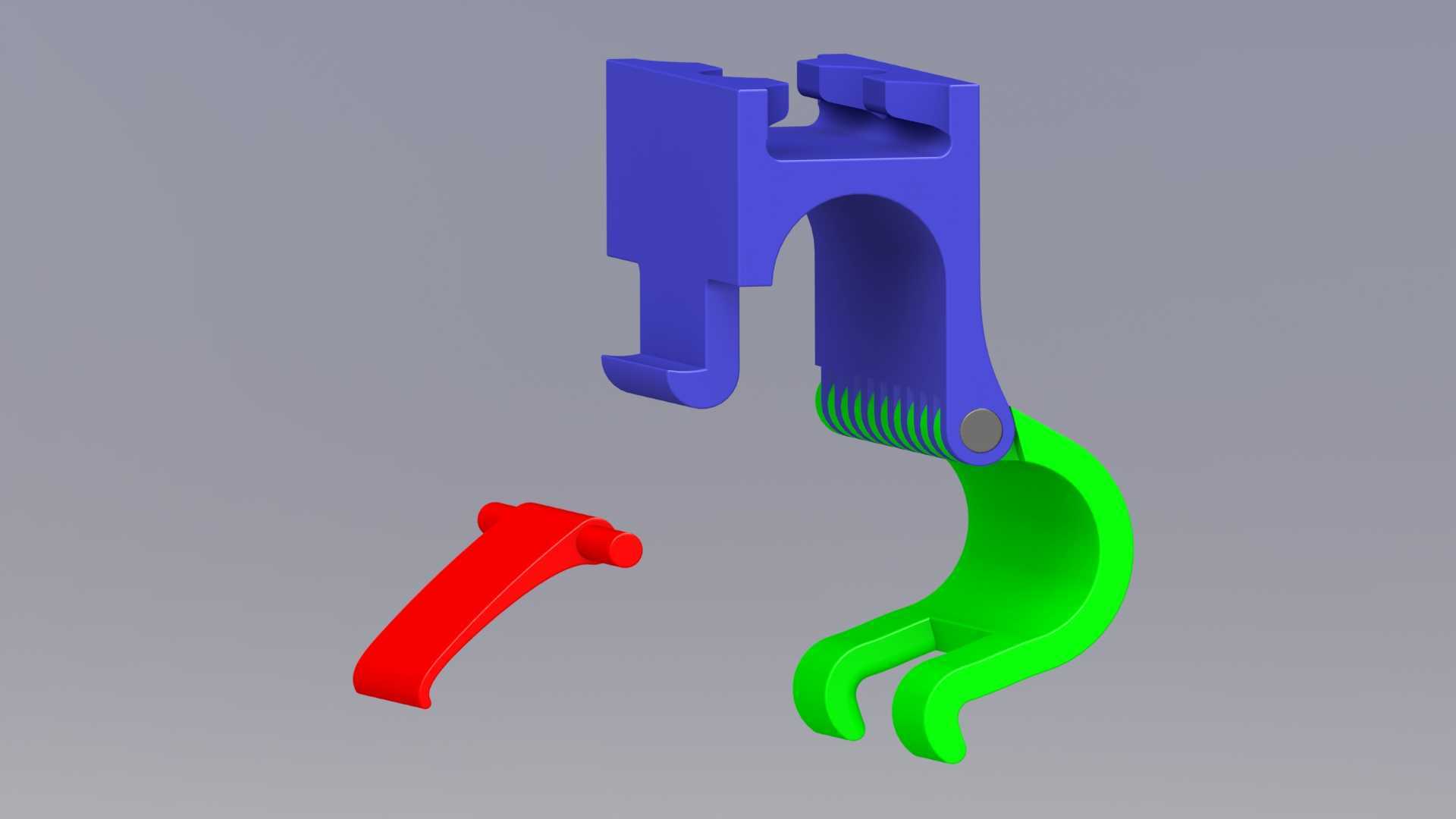

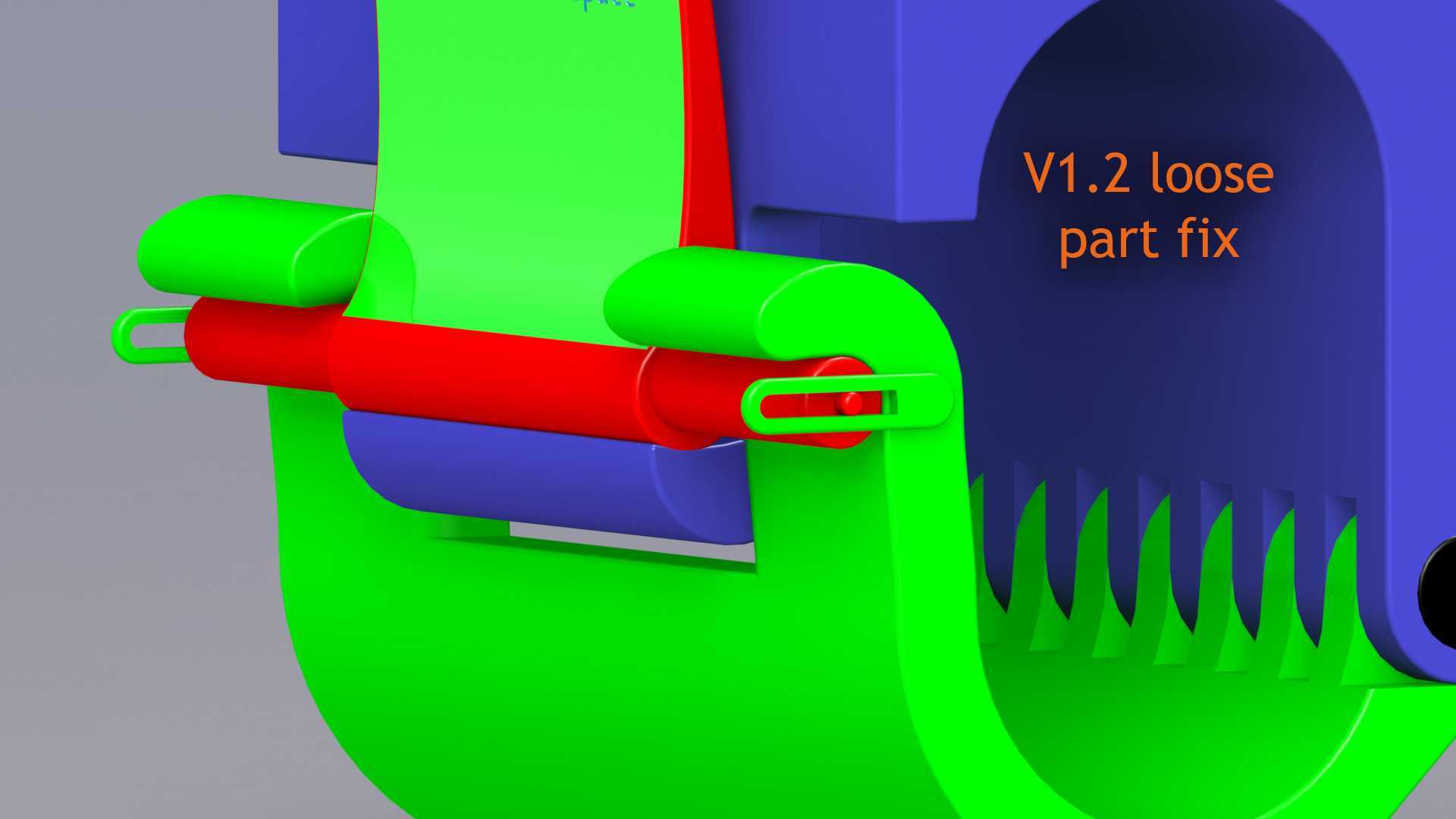

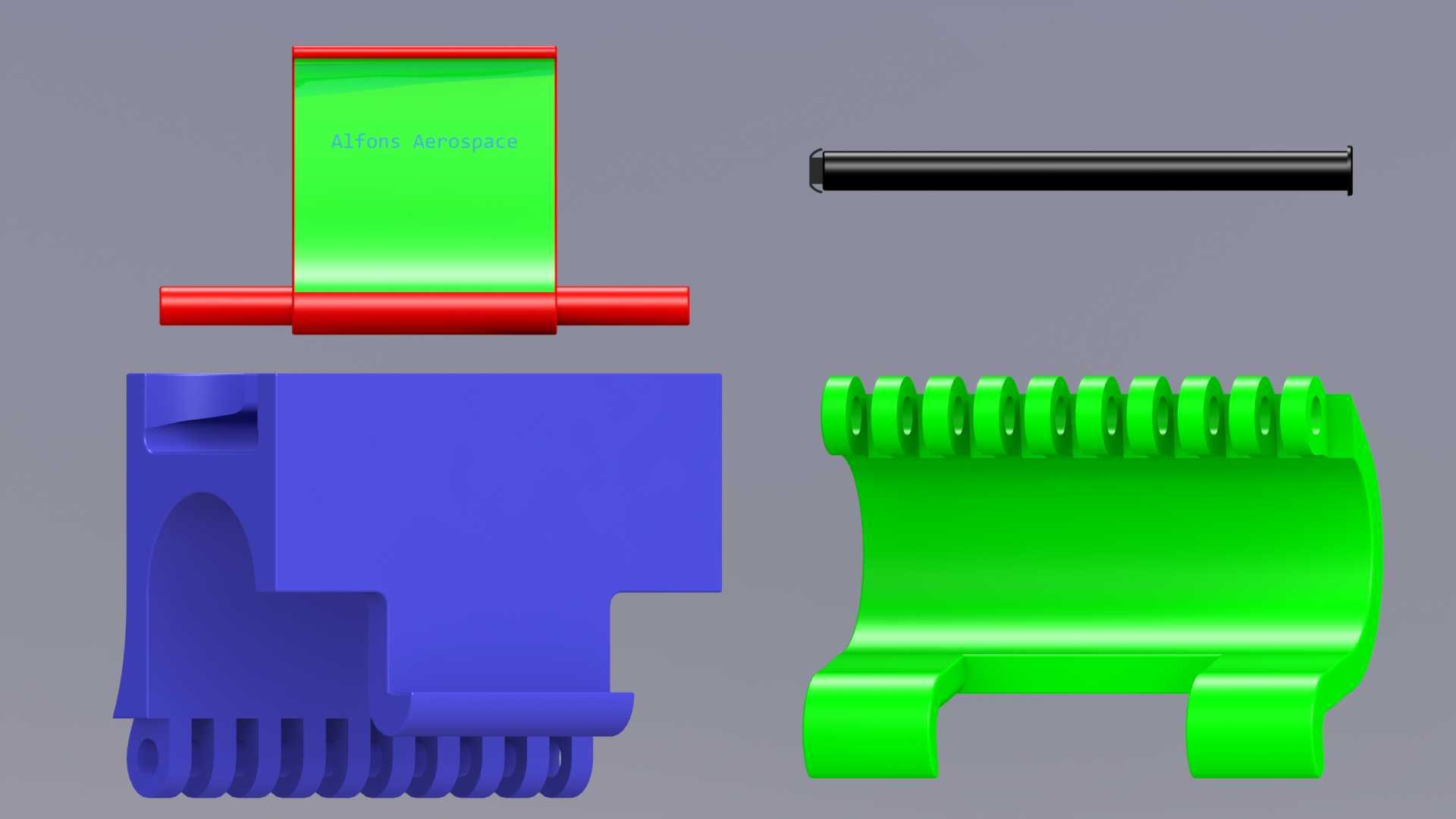

这款轨道锁定夹持结构主要面向需要快速装夹、频繁调整工位的工装适配场景，常见于航空航天地面测试工装、模块化实验平台搭建、轻型工位快速切换的作业环节，核心作用是在L型等截面轨道上实现无工具快速锁紧与释放，替代传统螺栓压紧的繁琐操作，大幅缩短工位调整的辅助作业时间。从结构功能来看，该机构依靠自身的弹性夹臂与穿销式锁紧件配合，夹臂内侧做了与轨道截面匹配的仿形齿槽，锁紧时穿销横向贯穿夹臂开口端，迫使夹臂产生弹性形变抱紧轨道接触面，齿槽结构可以增大接触摩擦力，避免受载后出现沿轨道方向的滑移；穿销端部做了快拆挂环结构，无需额外工具即可手动插拔完成锁紧或释放操作，适配现场快速调整的作业需求。设计过程中优先考虑了结构的易改性与载荷冗余，整体采用对称式夹臂布局，受力时载荷均匀分布在夹臂两侧的接触面上，不会出现单侧偏载导致的卡滞问题；夹臂的壁厚做了梯度设计，靠近铰接位置的壁厚更大，承担主要的锁紧反力，开口端的壁厚适当减薄，保证足够的弹性形变空间，既不会因为刚度过大导致锁紧操作费力，也不会因为刚度不足出现受载后松脱的问题。针对实际使用中可能出现的松动问题，结构上做了防松限位设计，穿销插入后挂环可以卡入夹臂端部的限位槽内，避免作业过程中因为振动导致穿销脱出；夹臂与轨道接触的齿面做了微小的倒棱处理，既可以保证咬合时的摩擦力，也不会因为齿尖过于尖锐刮伤轨道表面，延长轨道的重复使用寿命。安装边界方面，该夹持机构的夹臂开口尺寸完全适配对应规格的L型轨道截面，安装时无需对现有轨道做额外加工，直接将夹臂卡入轨道后插入穿销即可完成固定，整体结构没有零散小零件，避免了现场拆装过程中零件遗失的问题；如果需要适配更大的锁紧载荷，可以直接在夹臂外侧对应位置加厚处理，或者更换更高强度的材料，不需要改动整体的结构布局，拓展性较强。实际载荷验证中，该结构在对应载荷范围内的位移量控制在极小的区间内，轨道方向与锁紧机构自身的形变都在允许的工程误差范围内，不会因为形变导致定位精度失效；如果应用在载荷更大的场景，只需要调整夹臂的形变区间与穿销的直径即可，整体结构逻辑简单，加工难度低，不需要复杂的工艺即可完成制造，适合小批量定制化的工装场景使用。
