双中央电机总距三旋翼飞行器结构设计

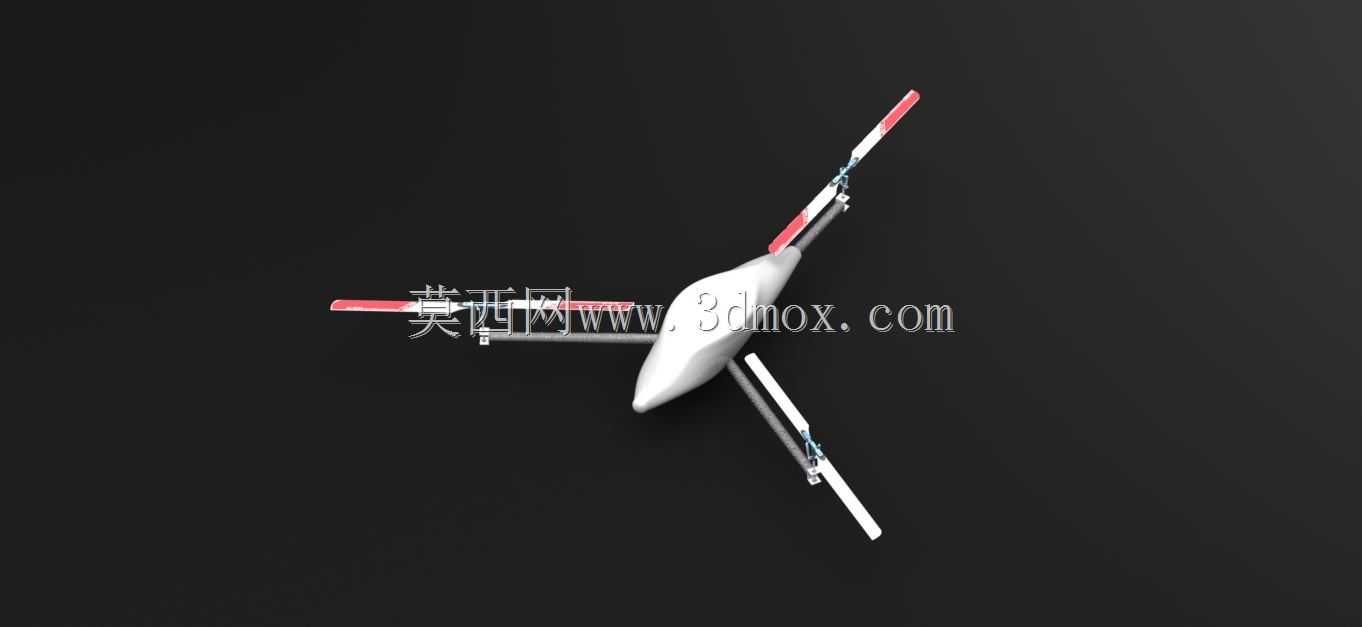

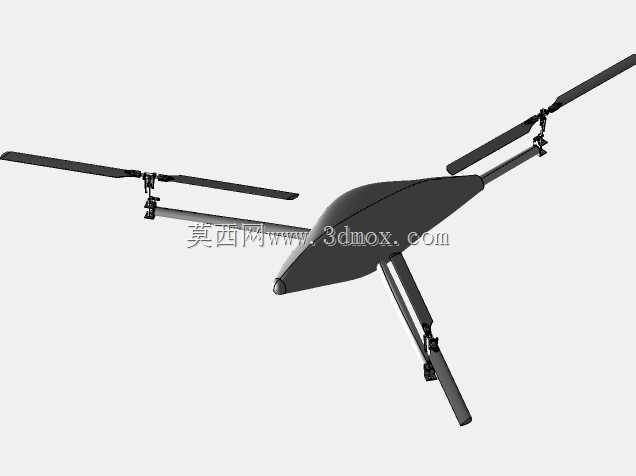

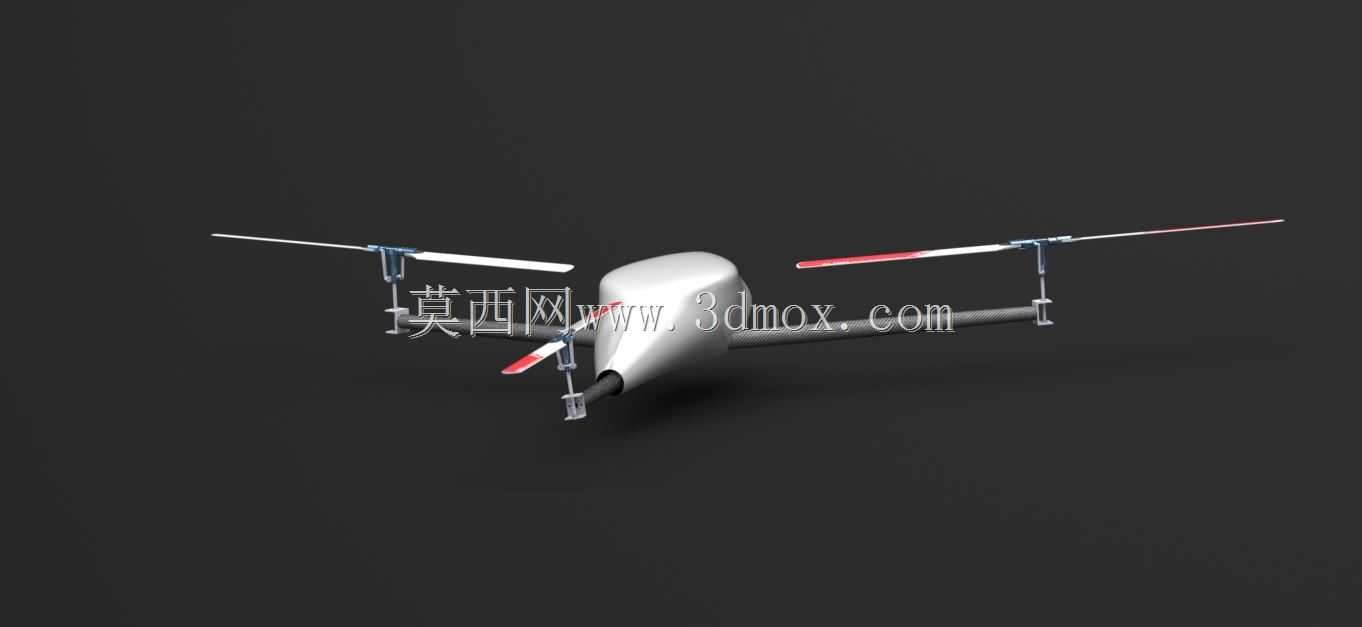

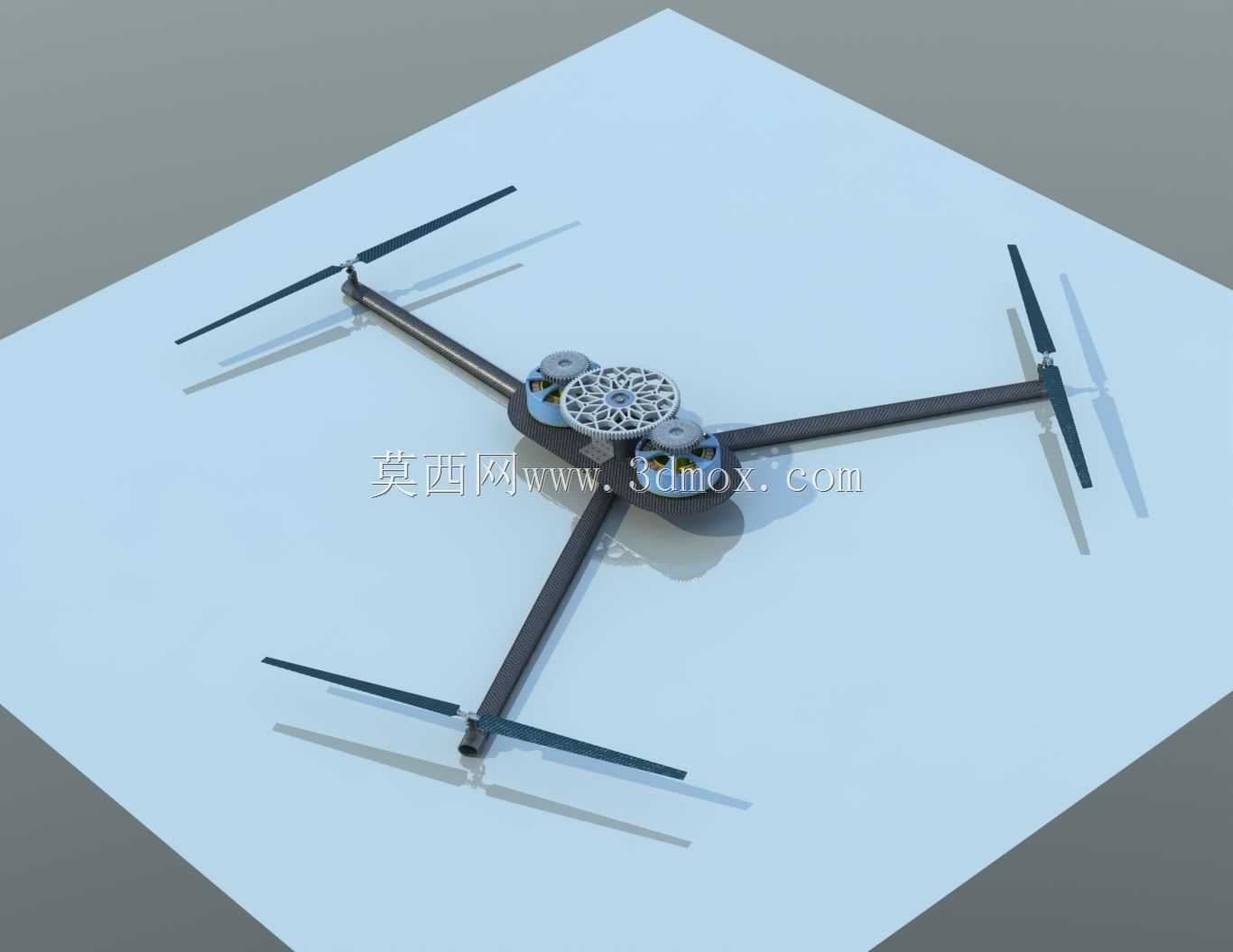

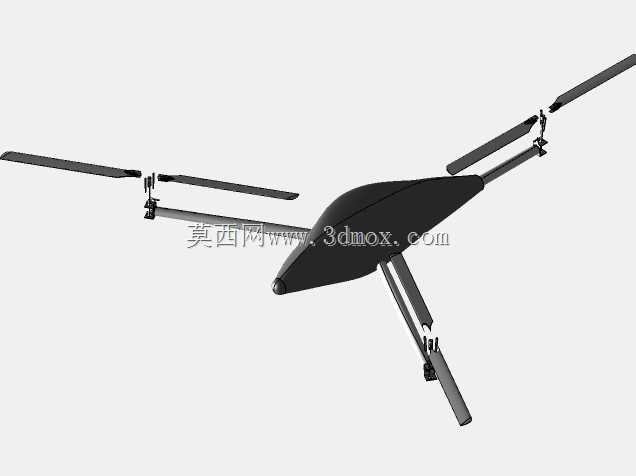

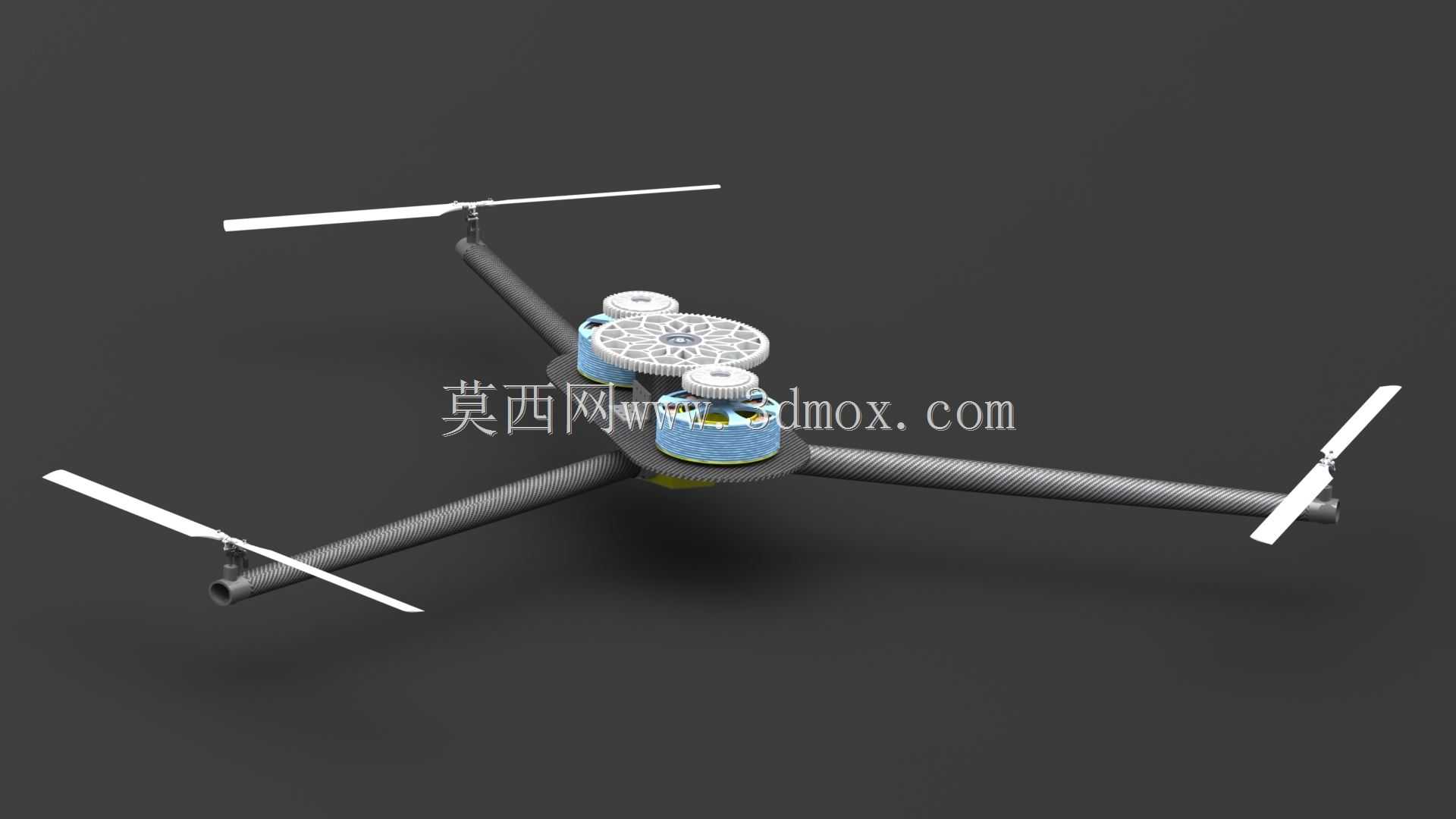

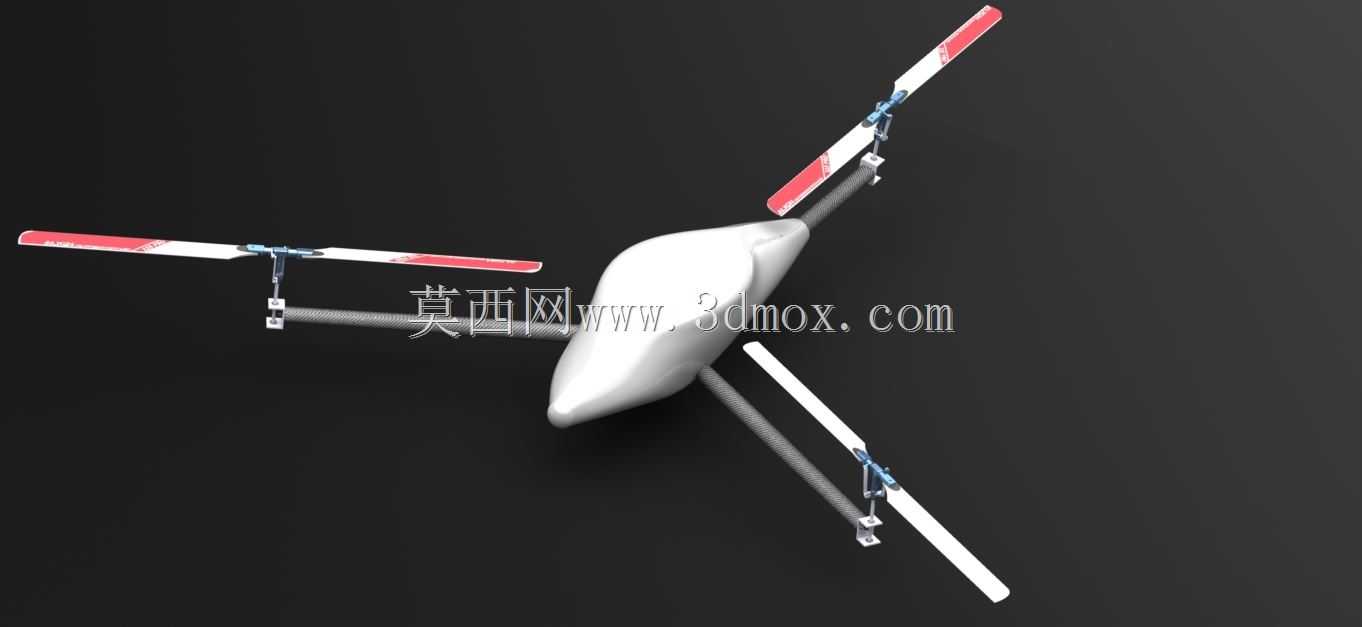

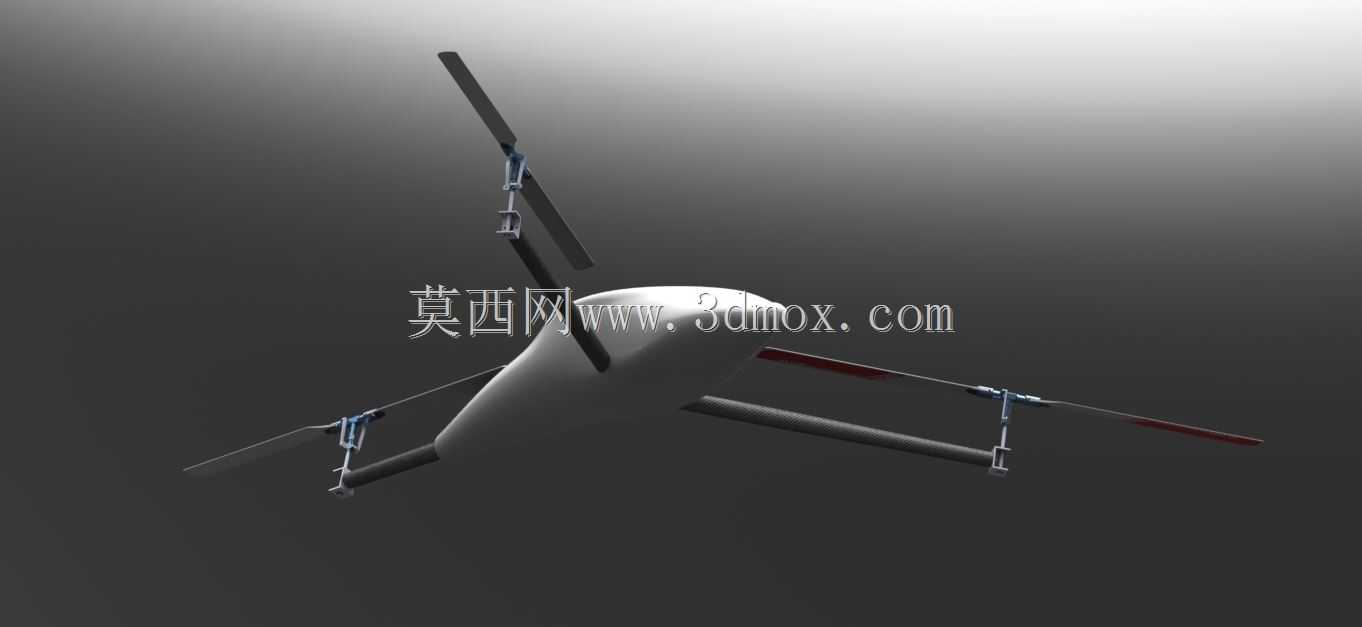

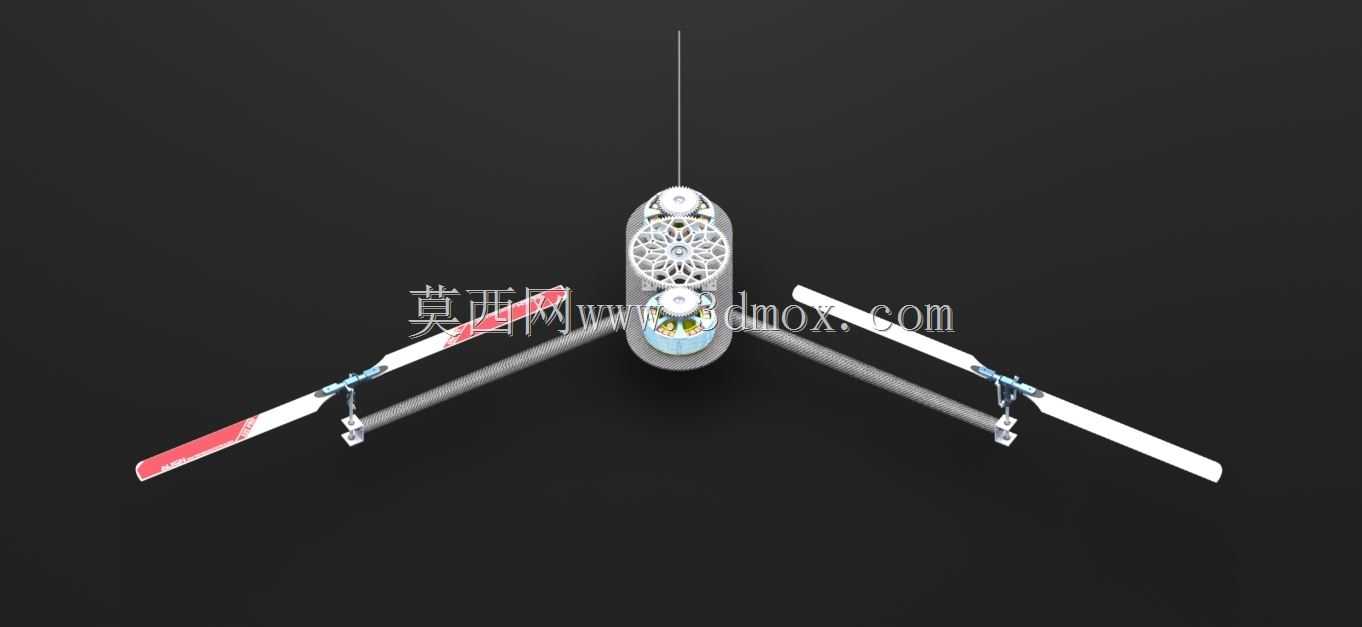

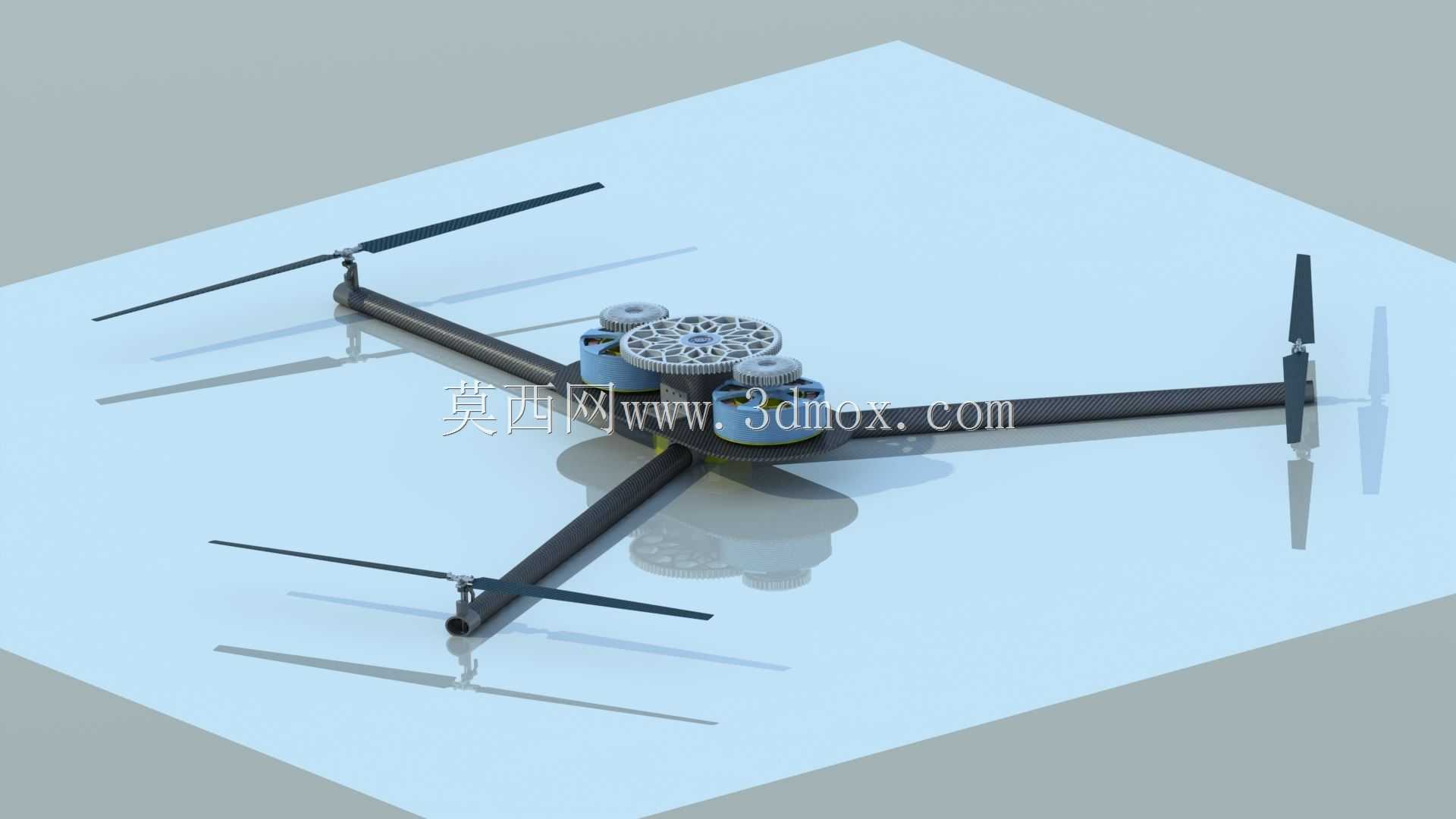

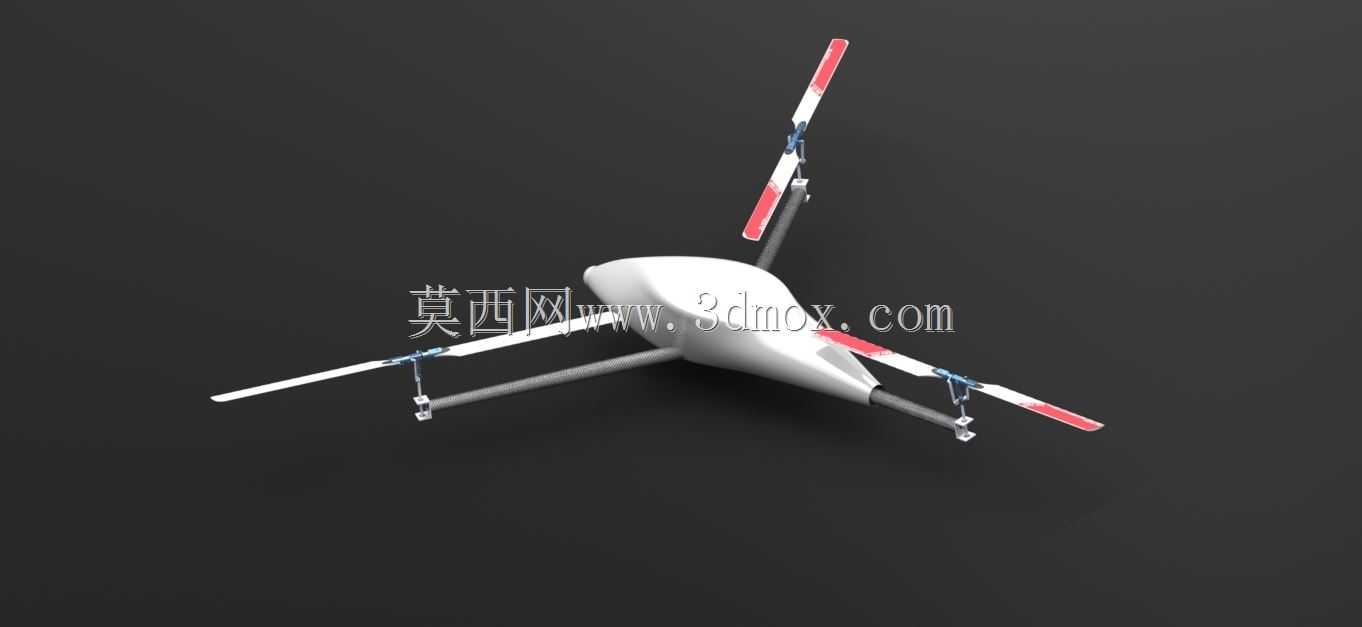

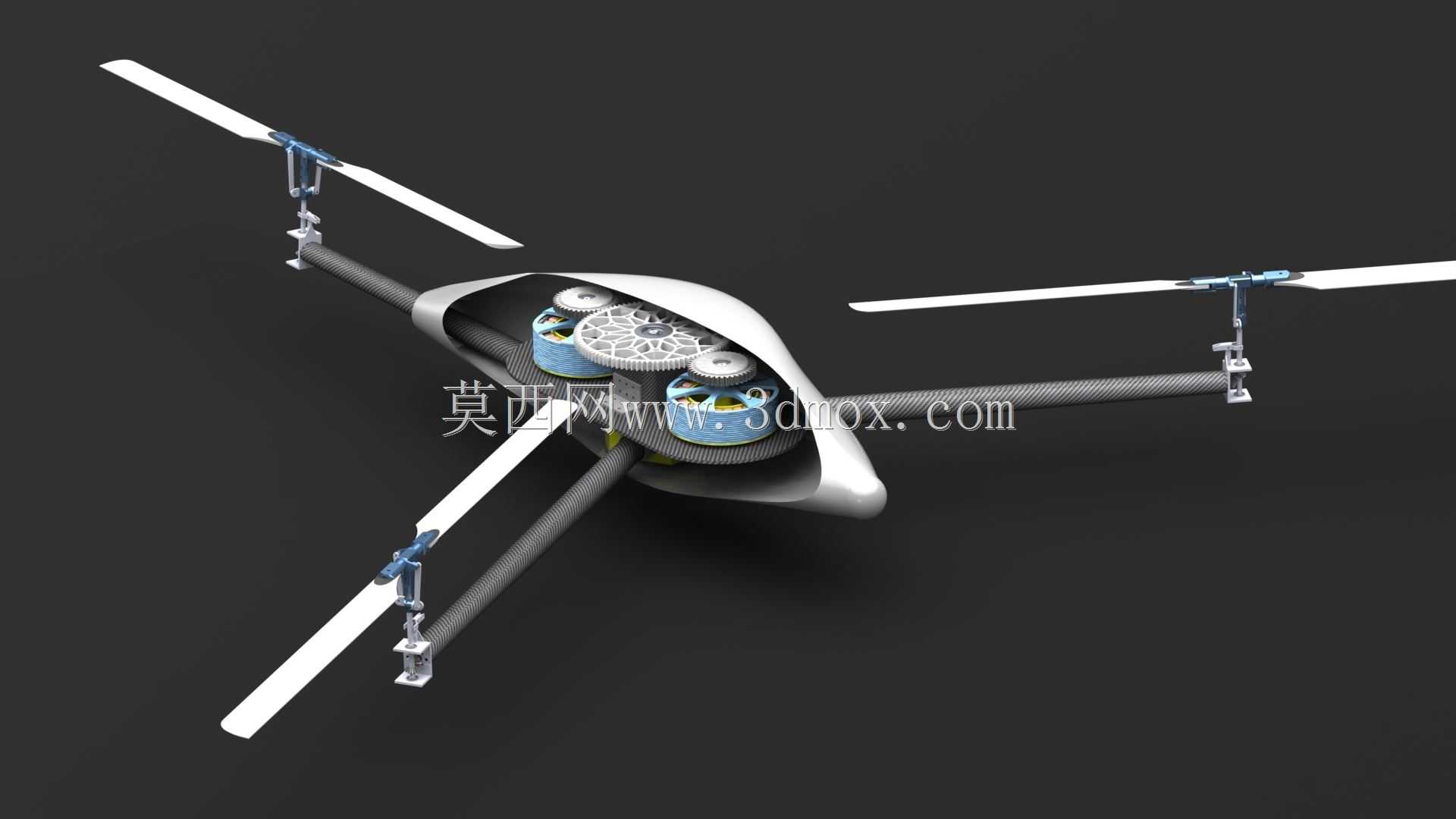

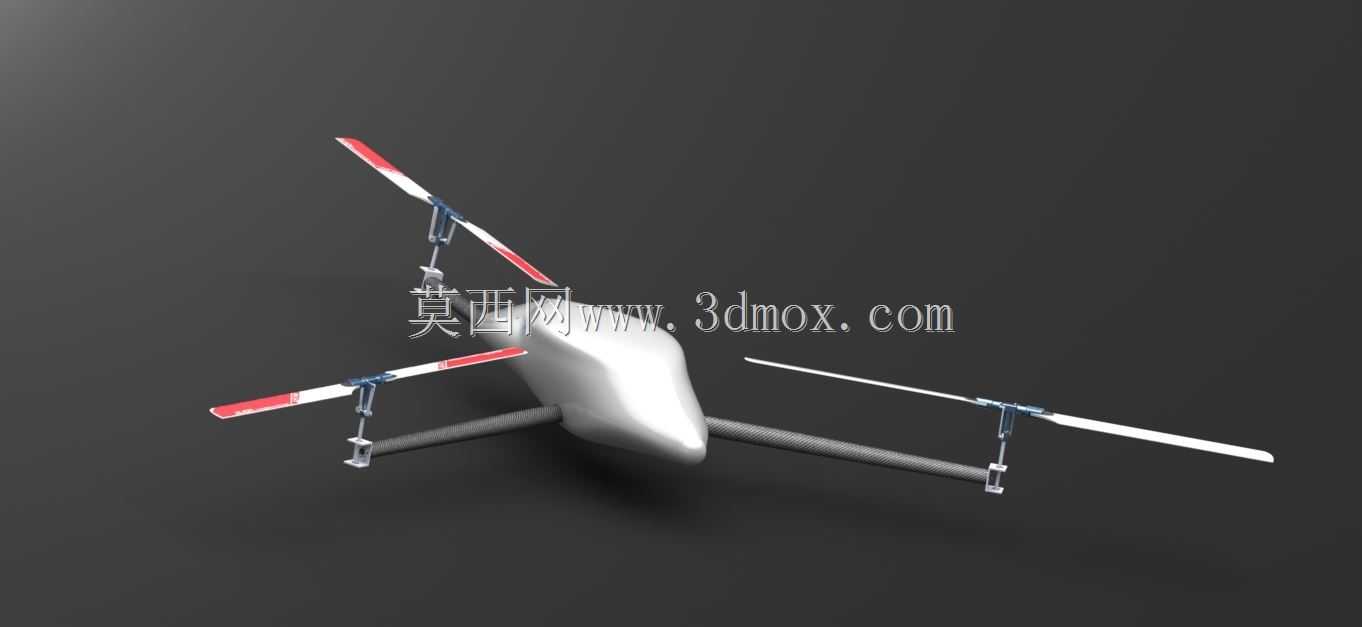

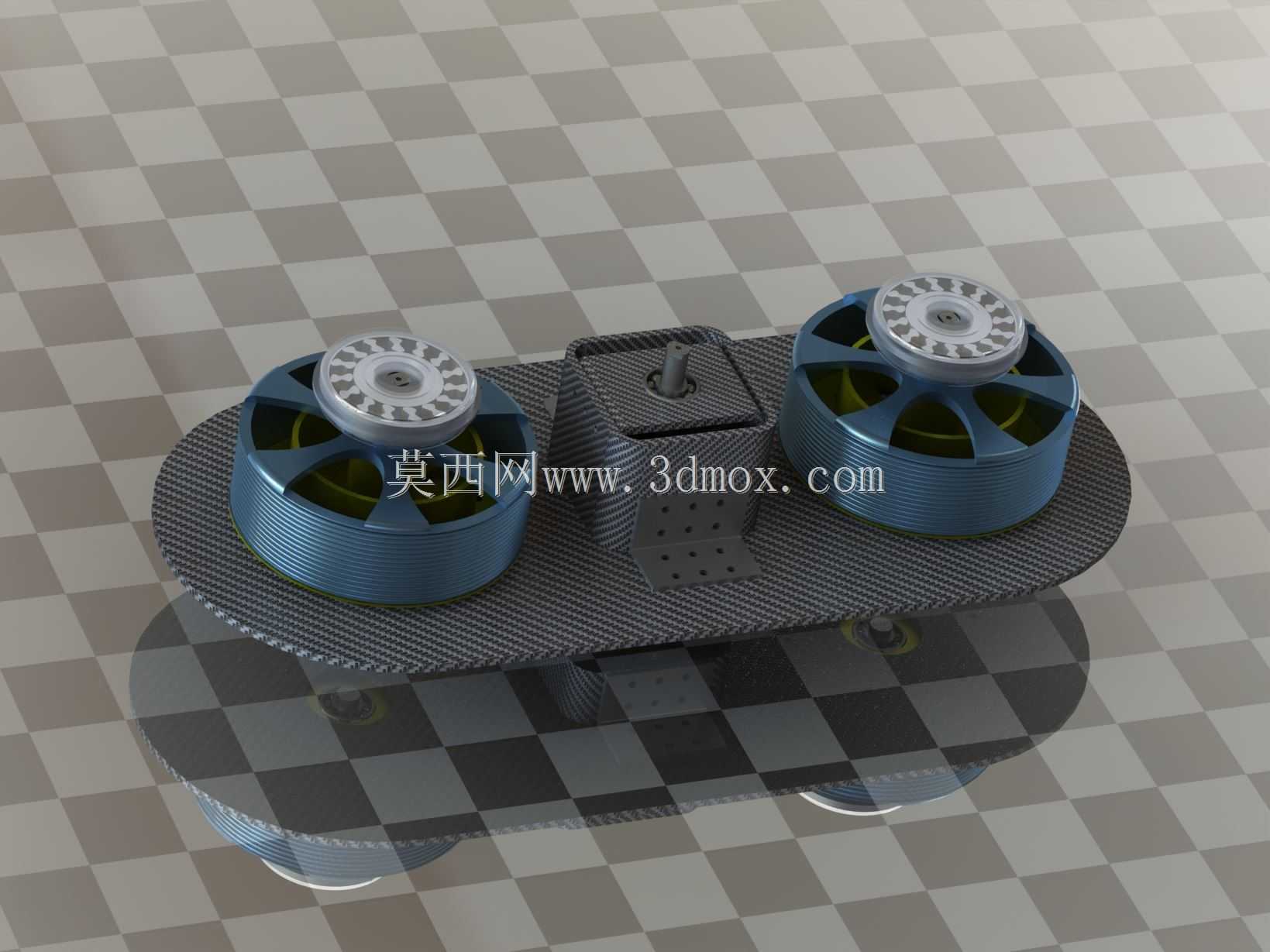

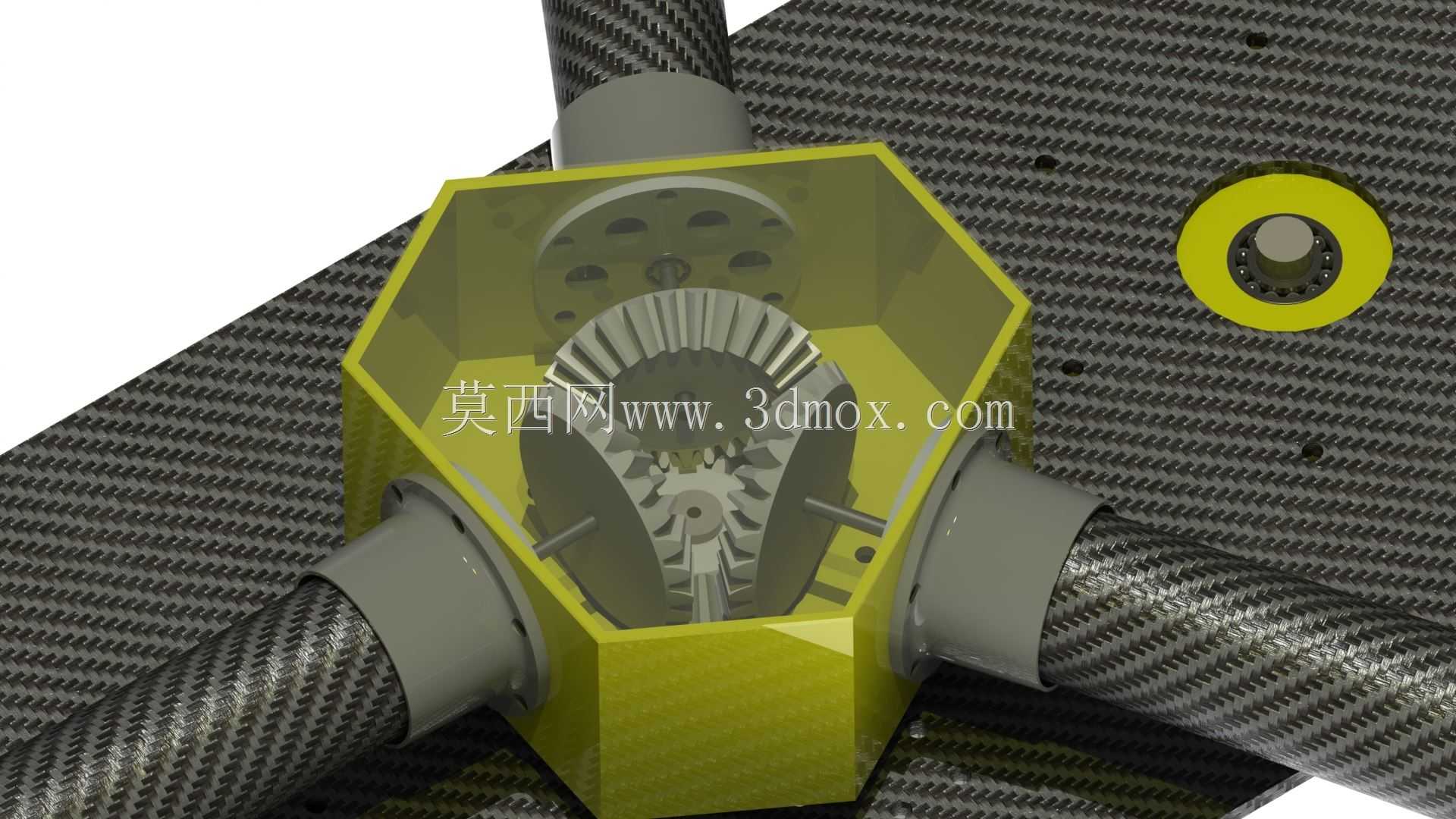

这款三旋翼飞行器的结构设计，核心瞄准小型航模作业、低空近距巡检、教学实验演示等应用场景，可在小范围空域完成稳定悬停、低速巡航、定点观测类任务，相比常规四旋翼机型，在同等起飞重量下能缩减旋翼支臂的整体展开跨度，适配狭窄空间内的起降与穿行需求。设备的核心用途是通过优化动力布局提升飞行可靠性，解决单电机动力失效后飞行器直接失控坠机的问题，同时简化传统多旋翼机型的动力配套数量，降低整机布线复杂度与后期维护成本。产品的核心功能特性集中在动力与传动模块，双中央电机搭配楔块离合器的结构，可在单台电机正常输出动力时，通过离合器的联动作用将动力同步传递至三组旋翼，实现单电机驱动全机飞行的工况，当单台电机出现故障停转时，离合器可自动切断故障电机的动力连接，剩余正常工作的电机依旧能为全部旋翼提供动力输出，保障飞行器不会因单动力失效直接失稳，大幅提升飞行过程的安全冗余度；电池模块布置在电机下方靠近中央齿轮舱的位置，能够将整机重心集中在机身几何中心区域，避免重心偏移带来的额外飞控调校负担，同时缩短动力供电线路的走线长度，减少线路传输过程中的功率损耗。设计思路上，整体采用共轴集中式动力舱布局，将动力源、传动齿轮组全部整合在机身中央的流线型舱体内，三组旋翼支臂呈120度夹角从中央舱体向外延伸，保证旋翼转动平面的受力均匀；旋翼头与桨叶采用成熟的航模标准连接结构，具备良好的配件通用性，可直接适配同规格的常规航模旋翼配件，降低配件更换成本；机尾位置预留偏航舵机安装位，可通过舵机驱动尾桨或导流结构调整偏航力矩，实现飞行方向的精准控制，当前结构已完成核心动力传动部分的设计验证，可直接作为航模开发、飞行器原理教学的基础结构载体。外形尺寸与安装边界方面，三组旋翼支臂展开后整体外接圆直径适配常规小型航模的起降尺寸，中央动力舱的流线型外壳可降低前飞过程中的空气阻力，各旋翼支臂与中央舱体采用快拆式连接结构，收纳时可将支臂沿舱体侧壁折叠，大幅缩小收纳状态下的整体体积，方便外出携带运输；各传动齿轮的安装位预留了标准的轴承安装间隙，电机安装座设置了可调式固定槽位，可适配不同尺寸规格的同功率电机进行替换安装，旋翼夹头位置预留了桨叶角度调节空间，可根据实际飞行载重需求调整总距角度，匹配不同起飞重量下的升力输出需求。
