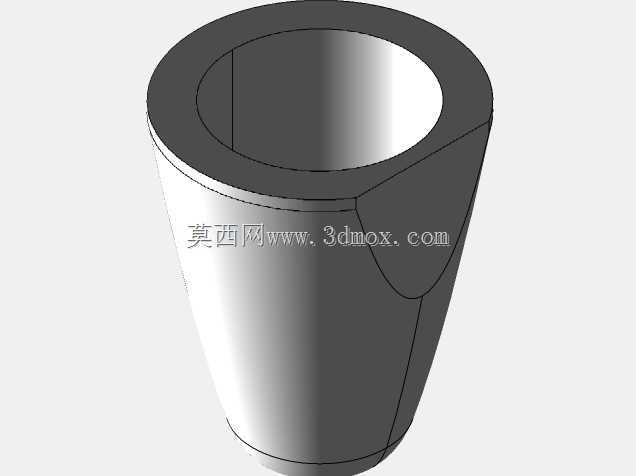

超环吊舱头锥气动构型设计方案

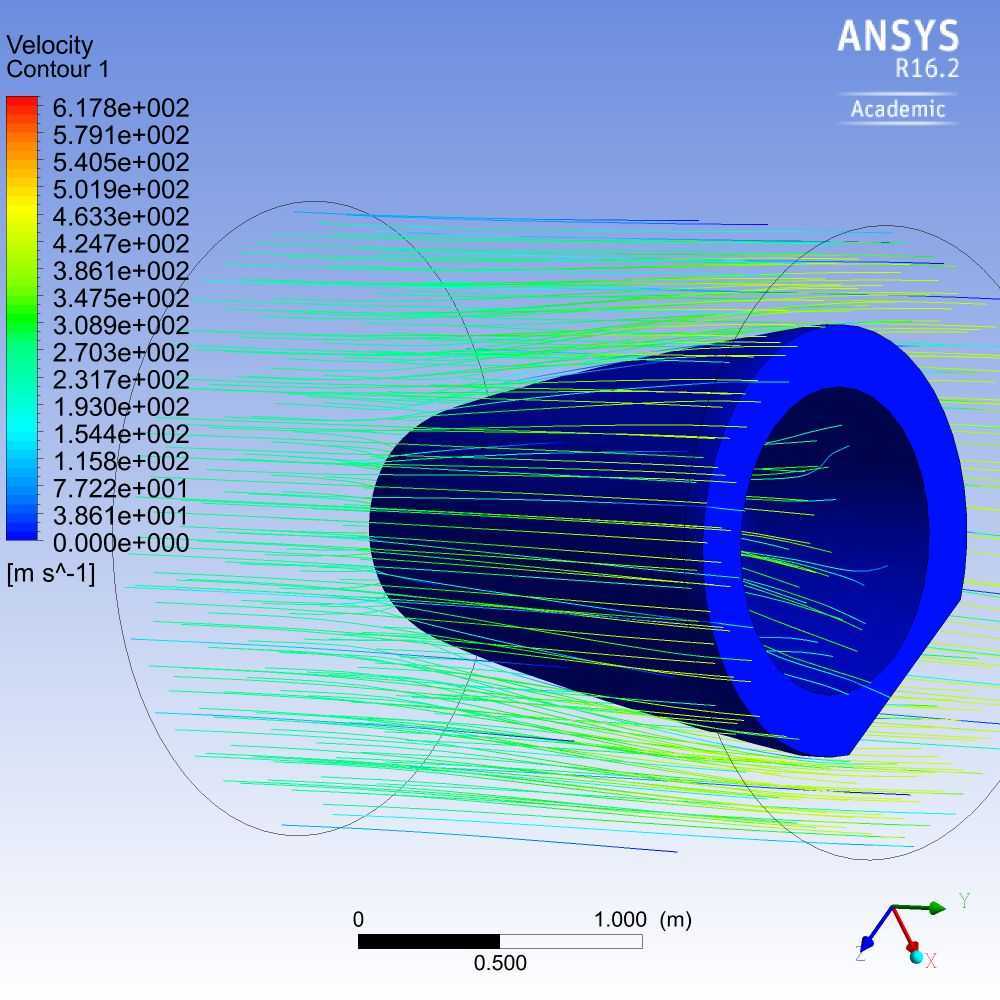

该头锥构型面向低真空管道高速载具的前端气动减阻需求设计，核心作用是在封闭管道内的稀薄空气环境中，梳理来流走向，压缩前端激波影响范围，降低载具高速行进时的压差阻力与摩擦阻力，同时减少头锥部位的气动热聚集，为后续舱体段的流场稳定提供前置条件。从设计思路来看，整体采用类圆锥修形构型，没有采用传统尖头锥的大长细比设计，而是结合管道内的受限流场特性，对头锥母线做了多段曲率优化，靠近前端的区段曲率更大，快速引导来流向锥面两侧分流，靠近舱体连接段的区段曲率平缓过渡，避免流道截面突变引发的流动分离，减少锥面后方的涡流区范围，降低整舱的气动噪声与运行阻力。从安装边界来看，头锥尾部采用等直径对接法兰结构，可直接与标准直径的圆柱段舱体完成密封连接，对接面预留了密封件安装槽与紧固件排布位置，安装时无需对舱体连接段做额外切削加工，对接同轴度公差控制在常规机械装配允许范围内，现场装配难度低。外形尺寸方面，头锥整体轴向长度适配1米量级基准直径的舱体设计，锥面最大直径与舱体外径完全一致，不会出现台阶凸起破坏流场连续性，锥面整体做了光滑连续处理，没有外露的凸起结构，所有传感器预埋点位都做了与锥面齐平的嵌入式设计，避免局部凸起引发的微激波增加额外阻力。在实际应用场景中，该构型可直接用于真空管道高速交通载具的前端结构，也可经过尺寸缩放后适配高速管道货运载具、低压环境高速试验件的前端设计，配套的流场仿真结果可直接作为后续结构强度校核、热防护层设计的输入依据，锥面的压力分布数据也能为头锥内部的设备布局提供参考，将受气动压力影响大的区域避开敏感元器件安装位，同时锥面的流线型走向也便于后续外覆蒙皮的加工成型，采用复合材料铺层工艺时可直接沿锥面母线方向铺放，减少材料裁剪损耗，成型后的表面精度更容易满足气动设计要求。
