宇航探测用双螺旋桶鼓采样结构设计

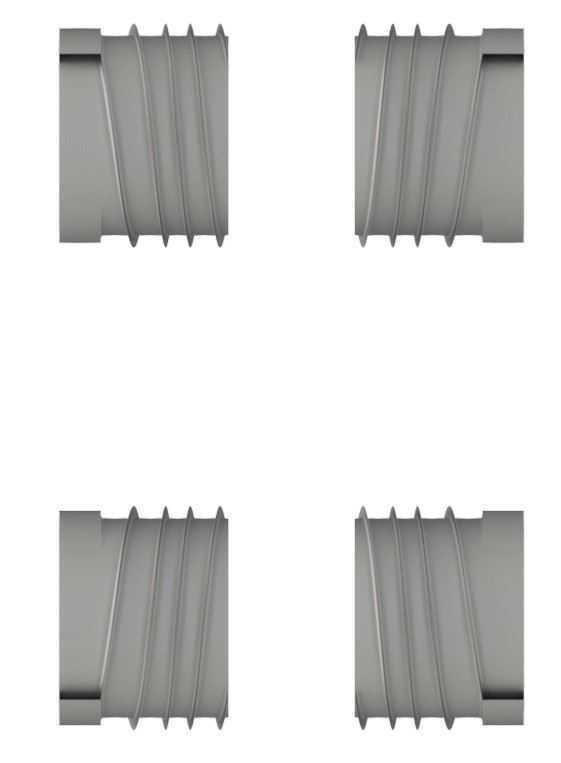

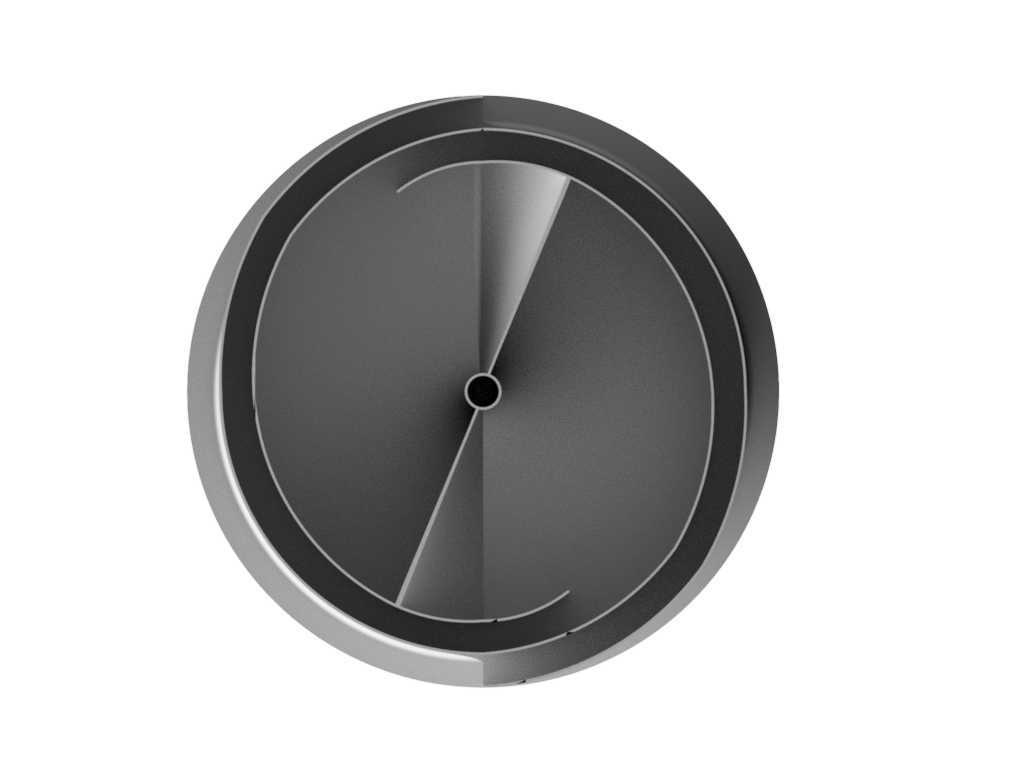

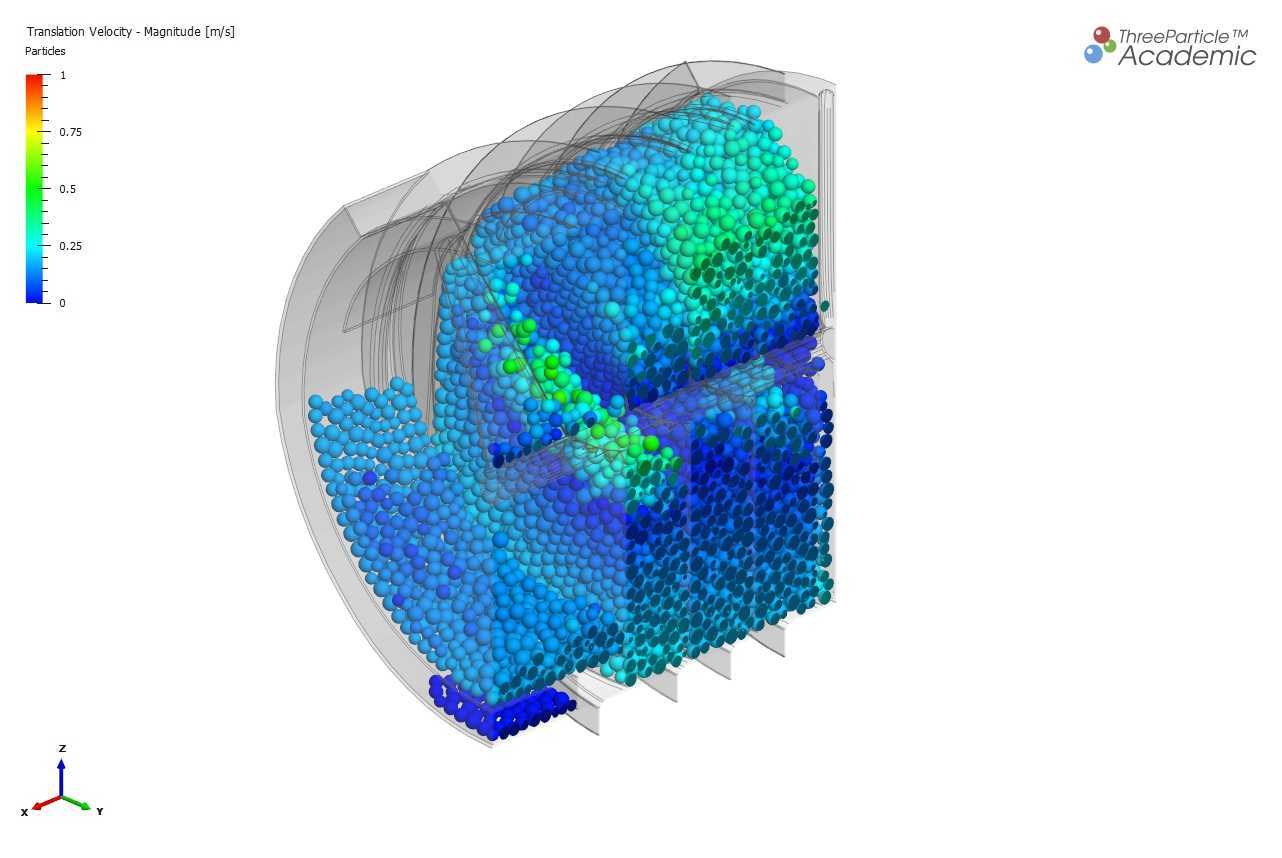

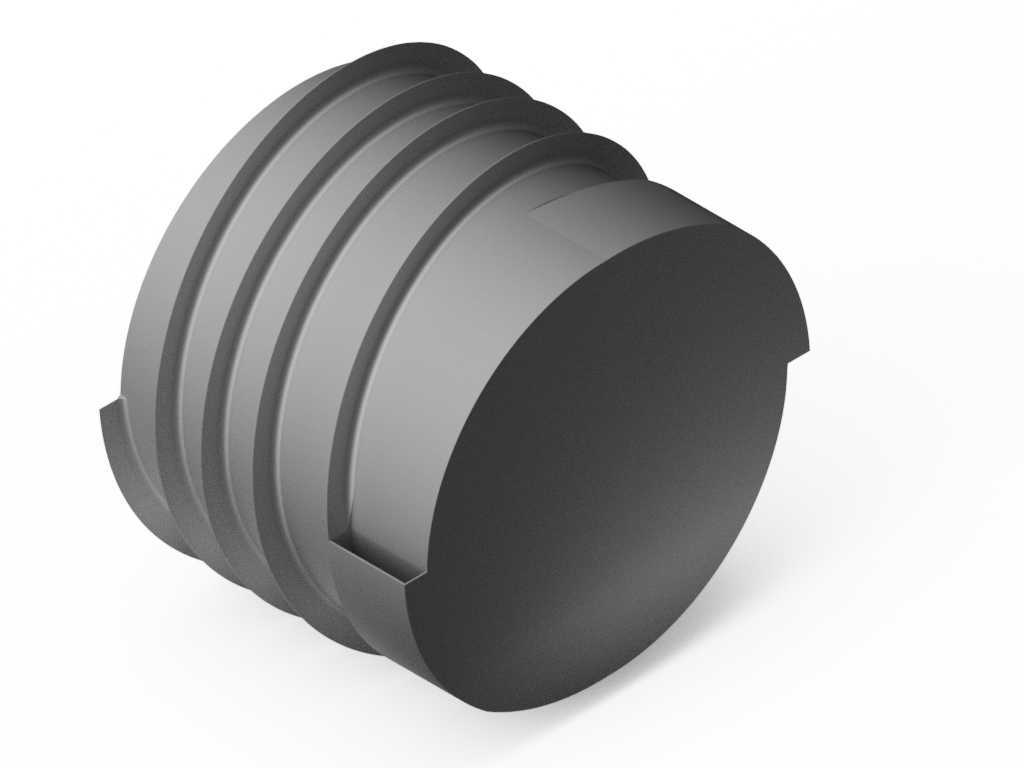

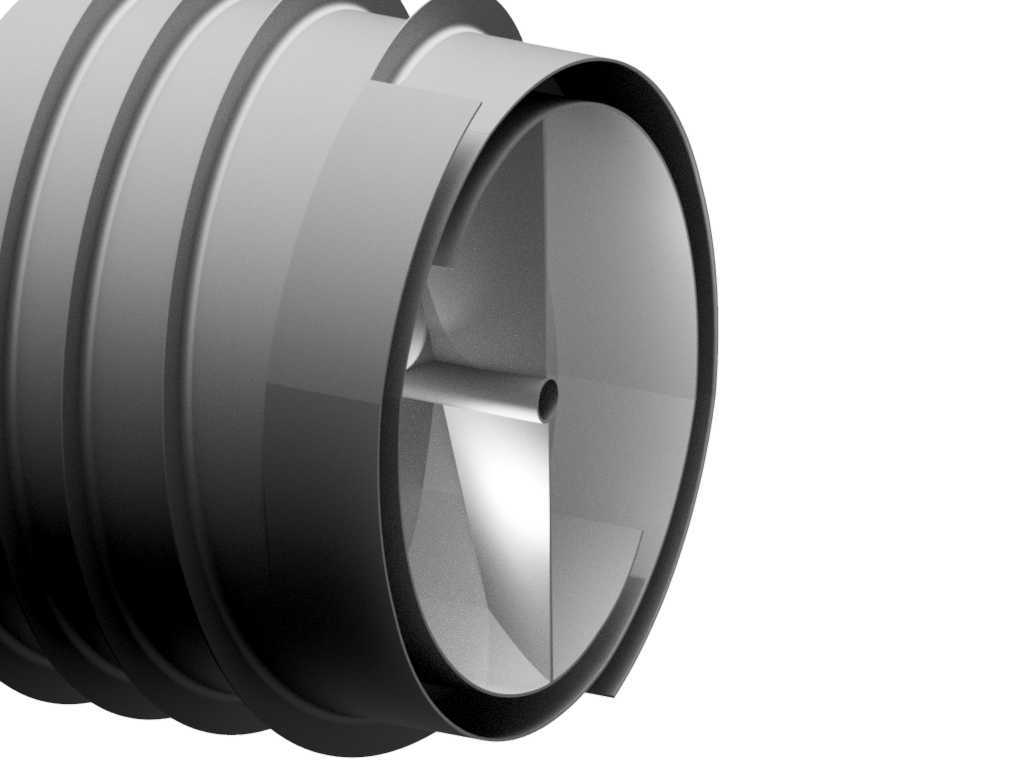

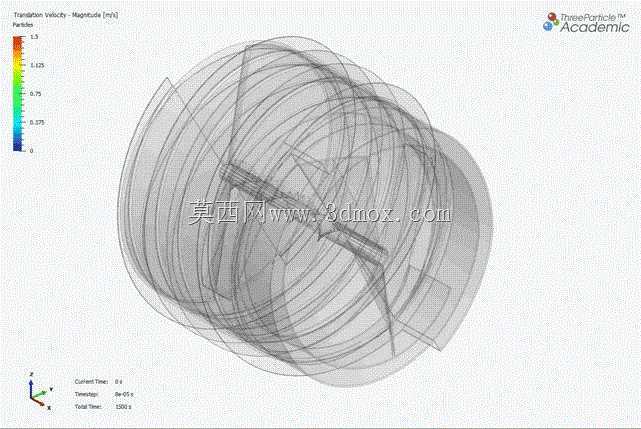

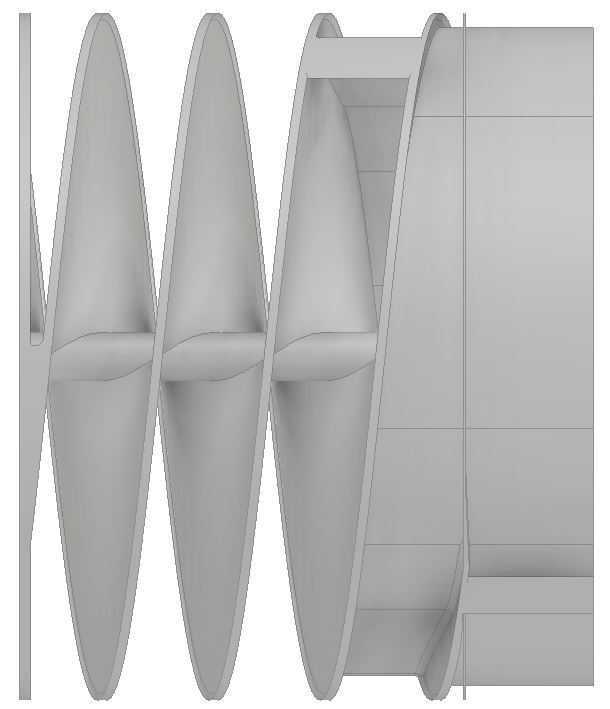

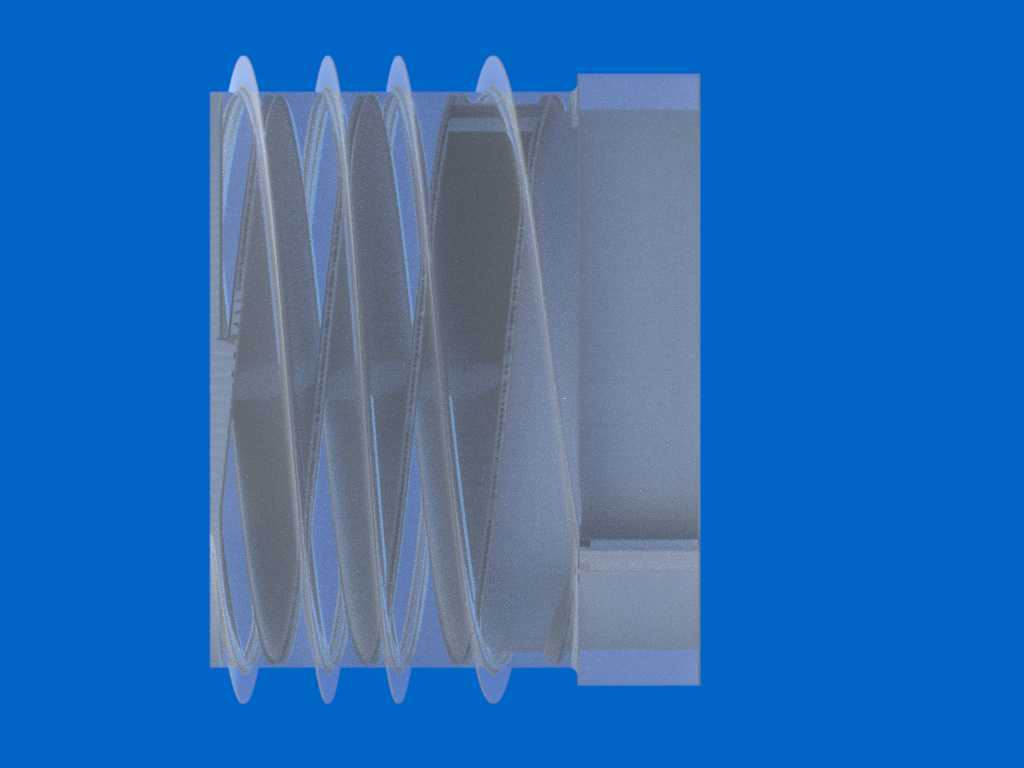

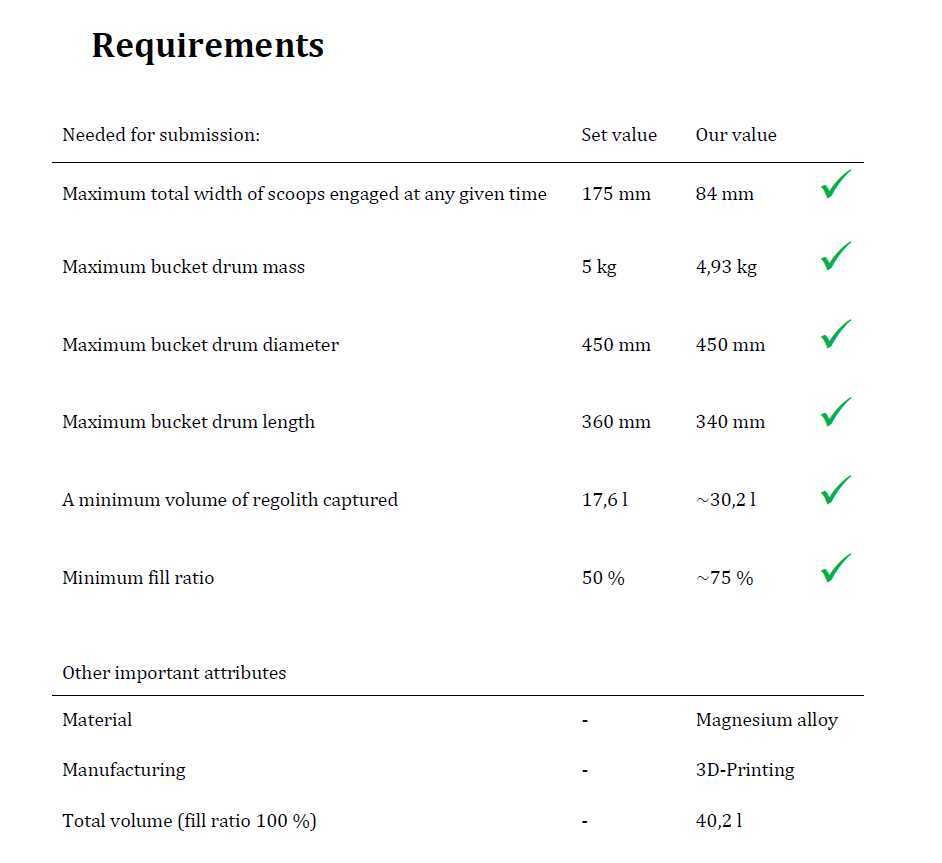

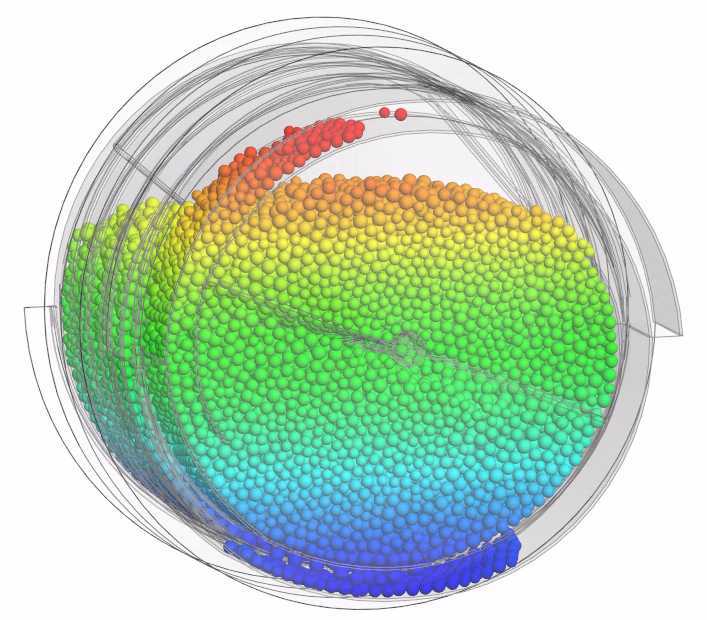

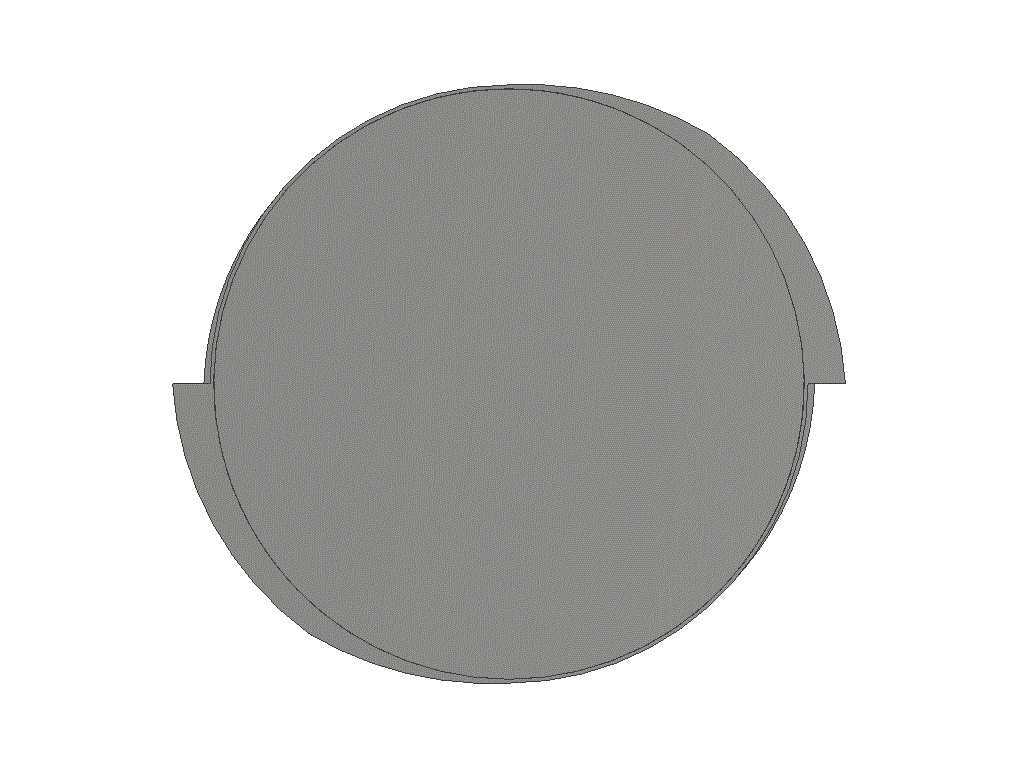

该结构针对地外天体表层月壤采样作业场景开发，适配星表无人探测作业的低重力、高真空工况，核心功能是完成松散星表岩土的采集、暂存与定量输送，可搭载于行星表面巡视探测机器人的采样末端执行机构，替代传统铲挖式采样结构在低重力环境下采样效率不足、样本留存率低的问题。从功能实现逻辑来看，双螺旋排布的凸起结构在桶鼓回转过程中，可对表层松散岩土形成连续的卷取作用力，配合桶鼓边缘的切向缺口，能在接触星表时先对压实度较高的表层岩土形成预破碎效果，避免整块硬质岩卡滞采样结构，同时螺旋导程的设计可让卷取进入桶鼓内部的岩土沿着螺旋槽向储料腔定向输送，减少采样过程中样本的洒落，在低重力环境下能将采样填充率稳定维持在七成以上，满足单次采样的样本量要求。设计阶段优先考虑了航天作业的轻量化要求，整体采用镁合金材质加工，在保证结构强度满足采样冲击载荷的前提下尽可能降低整体质量，桶鼓的直径与长度尺寸经过多轮仿真验证，既匹配搭载平台的机械臂末端安装接口边界，也能保证单次回转采集的样本体积满足探测任务的样本容量需求，不会因尺寸过大导致机械臂负载超限，也不会因尺寸过小造成采样频次增加、探测作业效率下降。桶鼓表面的螺旋凸起高度经过反复校核，既保证对松散岩土的足够抓取力，也避免凸起过高在采样过程中受到过大的冲击载荷造成结构变形，边缘的缺口位置与螺旋起始端做了平滑过渡处理，减少接触岩土时的应力集中，同时也能降低回转采样过程中的驱动扭矩需求，适配星载驱动单元的功率输出上限。安装接口采用标准化的法兰连接形式，可与不同规格的采样机械臂末端快速适配，桶鼓内部的储料腔做了光滑过渡处理，避免岩土粘附在腔体内壁造成样本残留，影响后续采样的成分检测准确性，整体结构无复杂的活动零部件，可靠性较高，可适应星表极端温差环境下的长时间作业需求，无需额外的复杂维护即可完成多次采样作业循环。
