轻型单引擎螺旋桨固定翼曲面造型设计

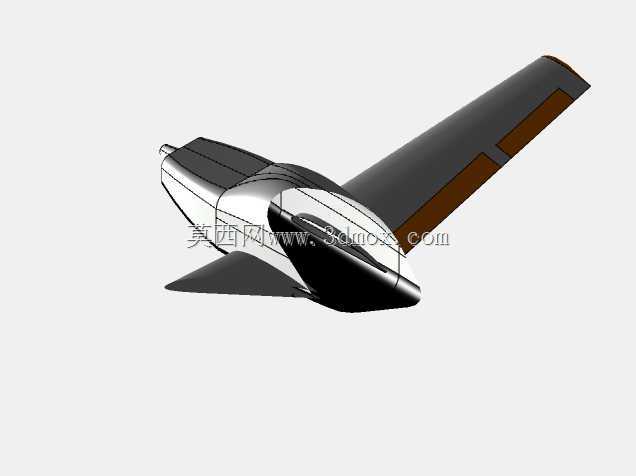

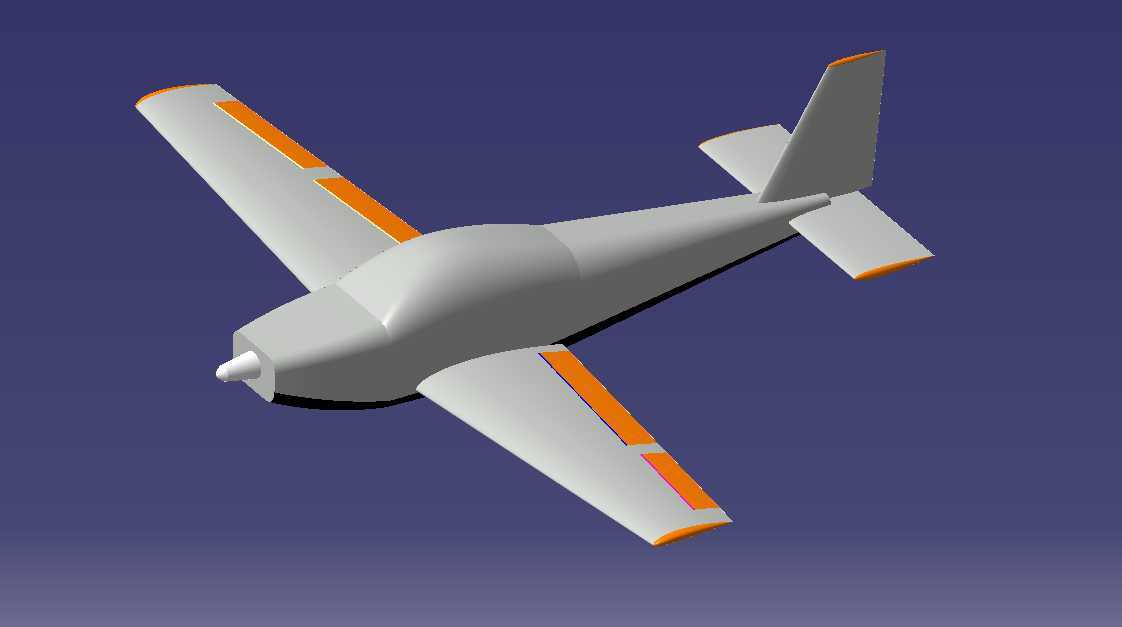

这款轻型固定翼飞行器的曲面造型，核心面向通用航空领域的初级教练、低空观光、私人飞行等场景，整体设计围绕低速飞行状态下的气动效率与结构易加工性展开，没有采用复杂的翼身融合布局，而是选择了常规下单翼、前三点起落架预留位的成熟构型，适配多数通航机场的起降保障条件，也能满足非专业机务的日常维护需求。从设计逻辑来看，整机曲面构建先从机身对称面的基准轮廓线入手，先确定座舱段的截面变化规律——座舱区域采用宽体圆弧截面，既给驾乘人员留出足够的头部与肩部活动空间，也能保证机身曲面的顺滑过渡，减少飞行过程中的压差阻力；机身后段逐步收窄为近似椭圆的截面，平滑衔接尾翼安装位，避免截面突变带来的气流分离问题。机翼部分采用等比例渐变的翼型截面，从翼根到翼尖的弦长逐步收窄，翼尖做了切角修型，既可以降低诱导阻力，也能减少翼尖结构的应力集中，机翼表面的条状标识区域预留了贴膜与涂装的安装边界，不会破坏机翼主曲面的气动完整性。尾翼部分采用常规平尾加垂尾的布局，垂尾后缘预留了方向舵的转动间隙，平尾与垂尾的衔接处做了圆角过渡，避免锐角结构在飞行过程中产生的紊流影响操纵效率。整机外形尺寸适配轻型飞机的通用停放要求，翼展、机身长度、机高的比例符合轻型单引擎飞机的常规设计区间，机身前部预留了螺旋桨与发动机的安装接口，引擎罩曲面做了收敛过渡，能够引导冷却气流顺畅流经发动机散热区域，同时减少前部的迎风阻力。起落架安装位分别布置在机翼根部下方与机头下方，预留的安装边界可以适配固定式前三点起落架的安装需求，不需要对机身主承力结构做额外的切削修改。从建模实现角度，所有曲面都采用G2连续的顺滑过渡，没有出现曲面褶皱、曲率突变的问题，既可以直接用于气动仿真的初始模型输入，也能为后续的结构详细设计、模具开模提供可靠的曲面基准，针对小批量复合材料加工的场景，曲面分块也预留了胶接、铆接的工艺余量，不需要对整体曲面做大幅调整就能拆分出对应的蒙皮加工件。
