Fractus mXTEND移动物联网天线结构设计

在做物联网终端设备的结构堆叠时，天线选型往往是决定整机信号表现的核心环节，这款mXTEND系列天线的三维结构，刚好适配当下多数紧凑型移动物联网终端的安装需求。从实际应用场景来看，这类天线可覆盖多频段蜂窝通信需求，适配从2G到LTE的多制式通信网络，不管是手持巡检终端、车载定位单元，还是工业现场的无线数据采集节点、智能表计的通信模块，都能通过这款天线实现稳定的无线信号收发，不需要额外搭配多组天线来覆盖不同频段，能大幅压缩终端内部的天线占用空间。

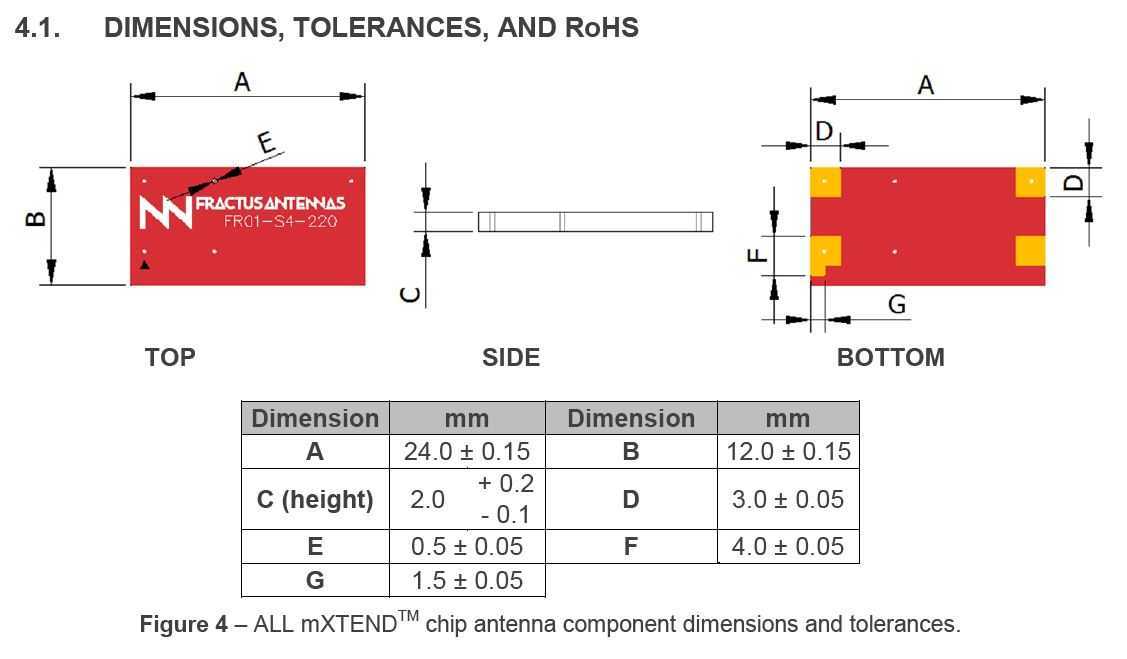

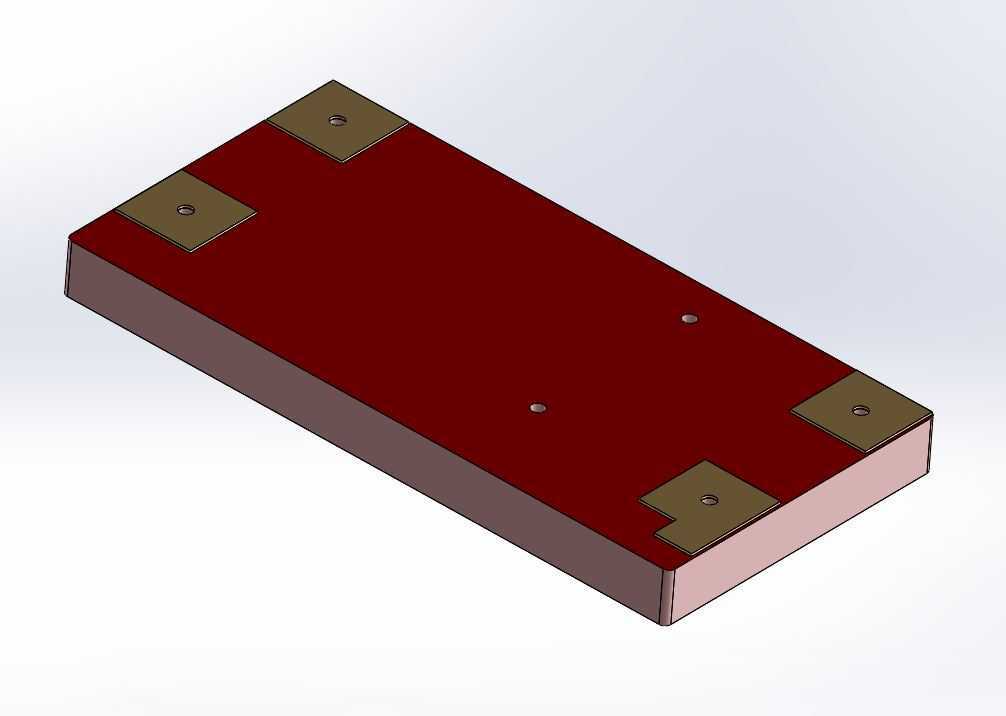

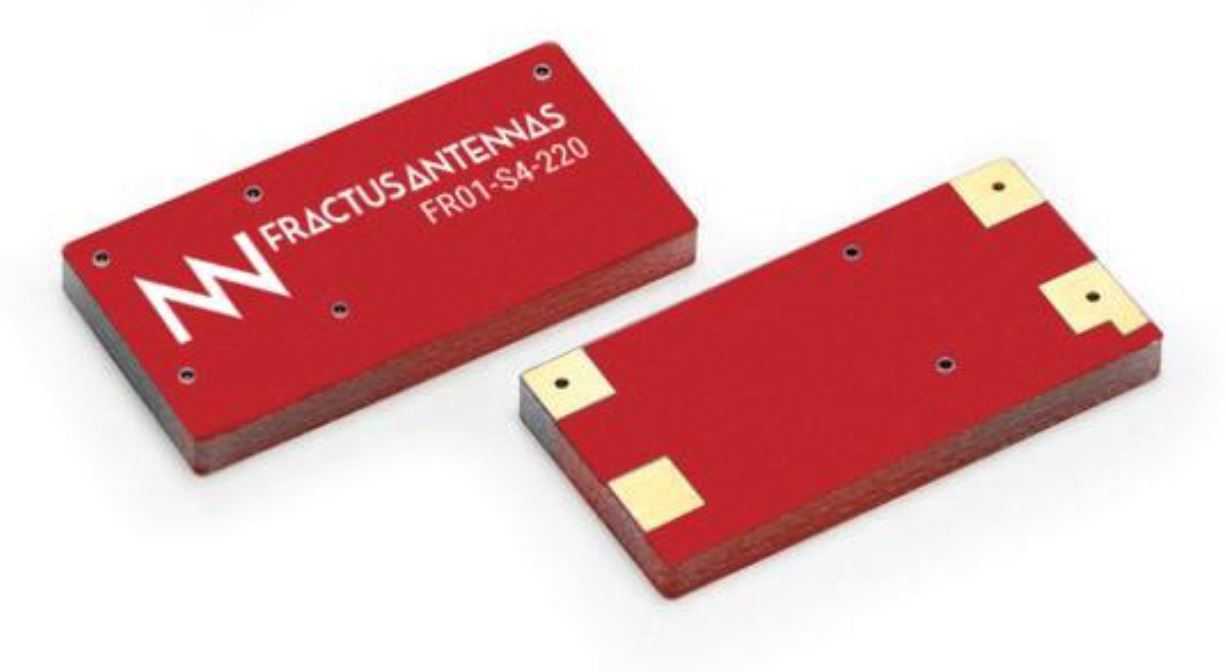

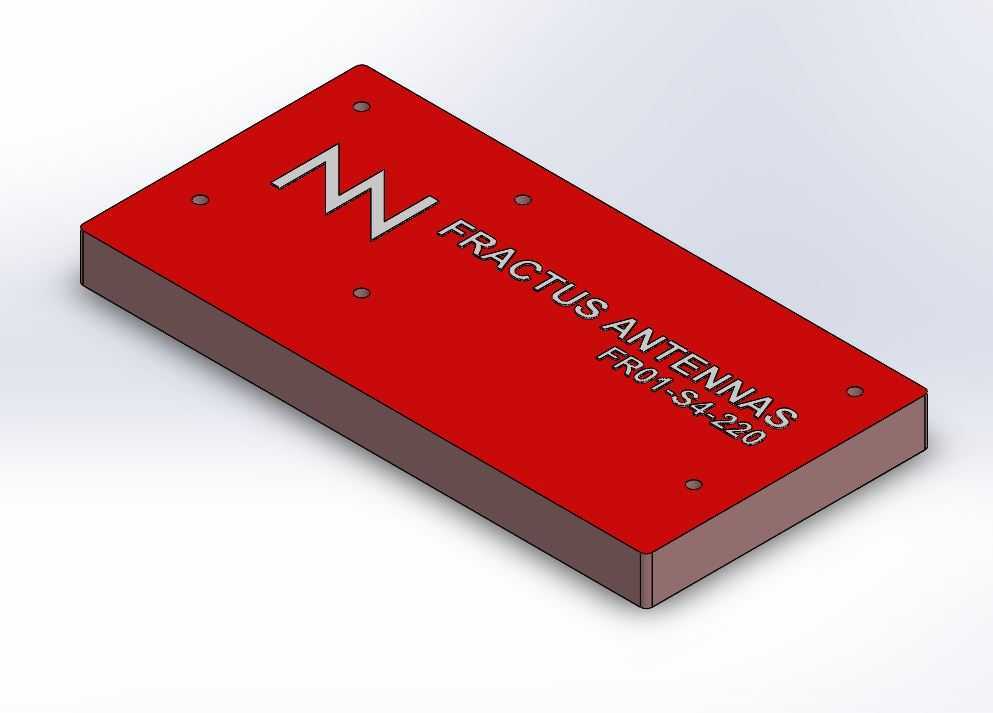

从设计思路上看，这款天线采用了扁平化的矩形板状结构，整体外形规整，没有突出的异形结构，外壳采用硬质绝缘材质封装，表面印刷清晰的型号标识与品牌标识，六个安装孔位对称分布在板体边缘，孔位间距经过标准化设计，可直接通过螺丝固定在终端设备的塑料壳体内侧或者金属屏蔽罩的预留安装位上，安装时不需要额外做结构避让，只要预留出对应的平面安装区域即可。其外形尺寸控制在24毫米×12毫米×2毫米，厚度仅2毫米，对于内部空间寸土寸金的便携物联网设备来说，这个尺寸边界可以很好地嵌入壳体与主板之间的缝隙，不会挤占电池、主板元器件的布局空间，安装时只需要注意天线辐射面不要被大面积金属结构遮挡，预留出足够的信号辐射净空区就能保证信号性能。

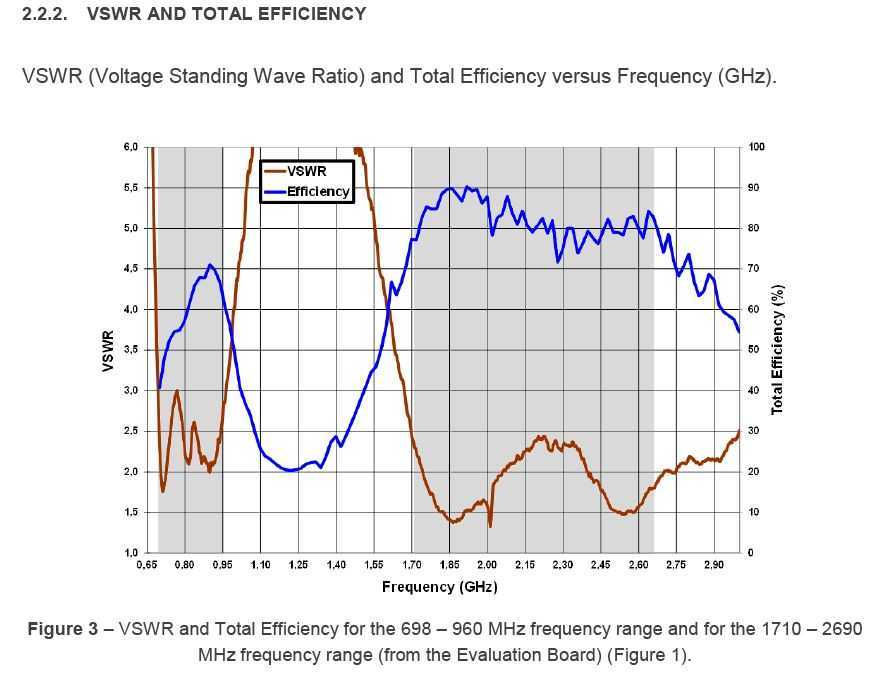

功能特性上，这款天线覆盖了GSM850、GSM900、GSM1800/DCS、GSM1900/PCS、UMTS以及LTE全频段的通信需求，单一天线即可实现多频段信号的收发，不需要在设备内布置多根独立天线，既降低了结构设计的复杂度，也减少了多天线之间的信号干扰问题。天线的馈电端口采用标准化的连接设计，可直接通过射频连接线与主板上的通信模块射频端口匹配，阻抗匹配经过出厂校准，不需要设计人员额外做复杂的匹配电路调试，能缩短终端产品的研发周期。在实际选型时，结构工程师只需要核对安装孔位的位置尺寸、设备内部的净空区域是否满足要求，以及通信模块的频段覆盖是否与天线匹配，即可快速完成天线的选型集成，不需要单独开模定制天线结构，对于小批量快速迭代的物联网产品来说，这类标准化的板状天线能大幅降低研发与物料成本，同时保证通信性能的一致性。
