S级玻纤复合材质四旋翼机架结构设计

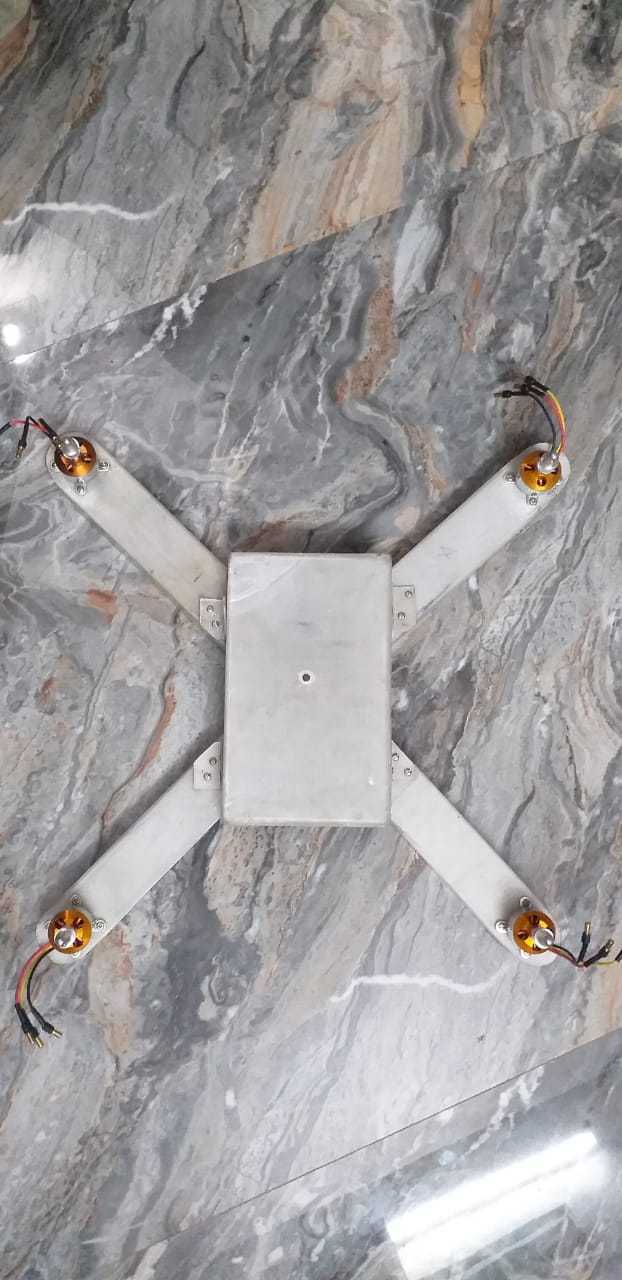

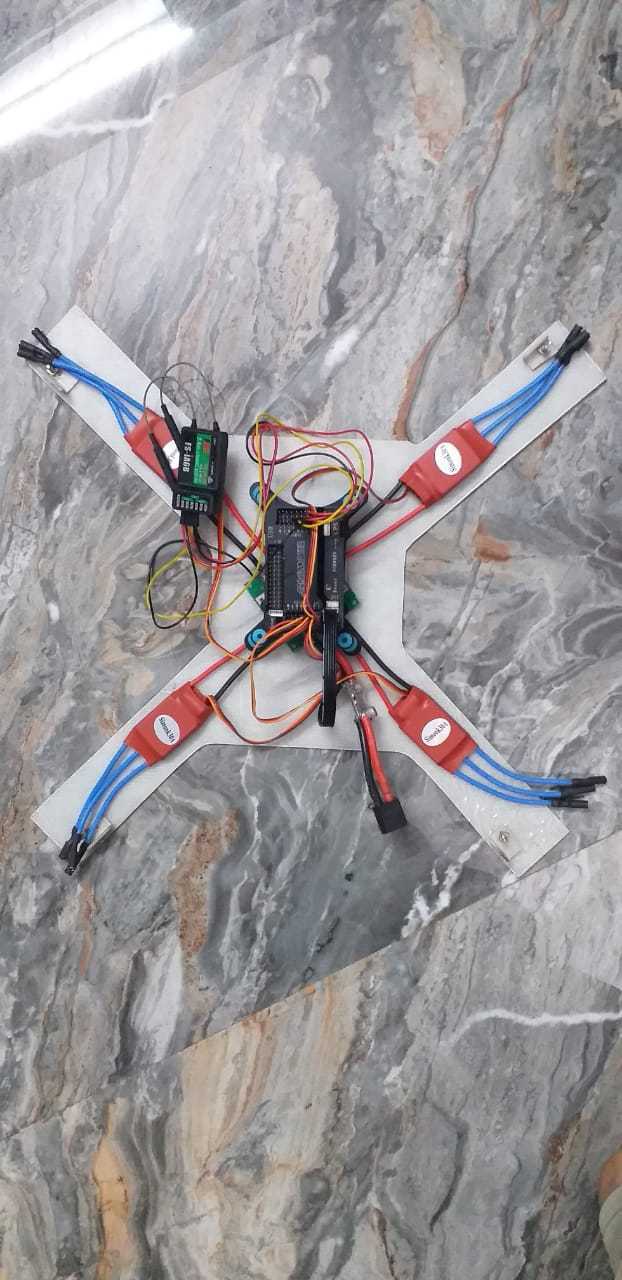

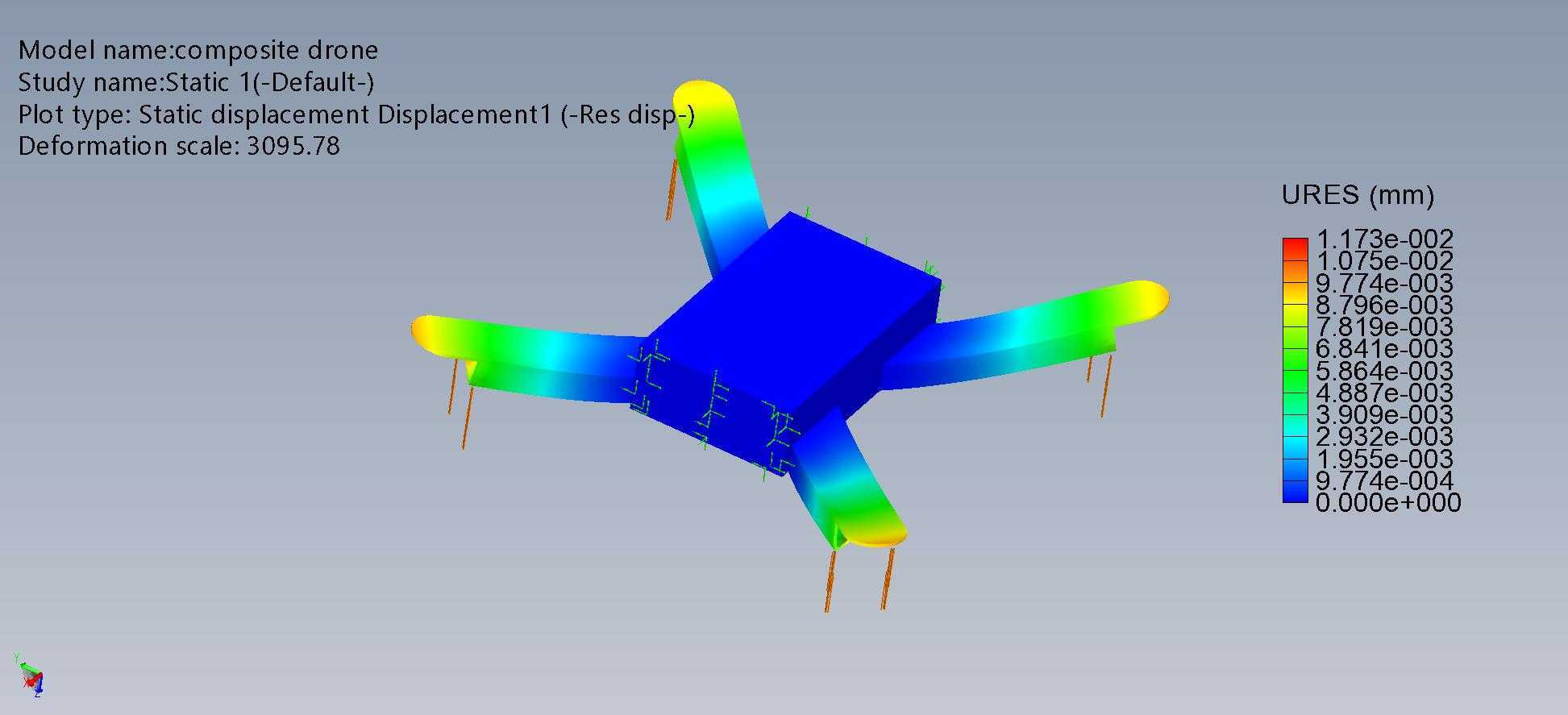

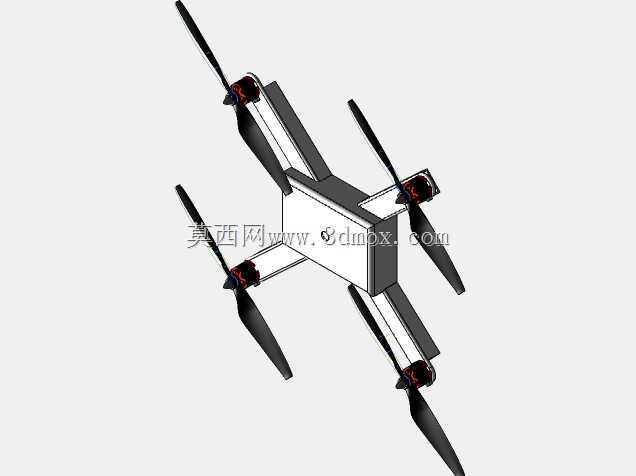

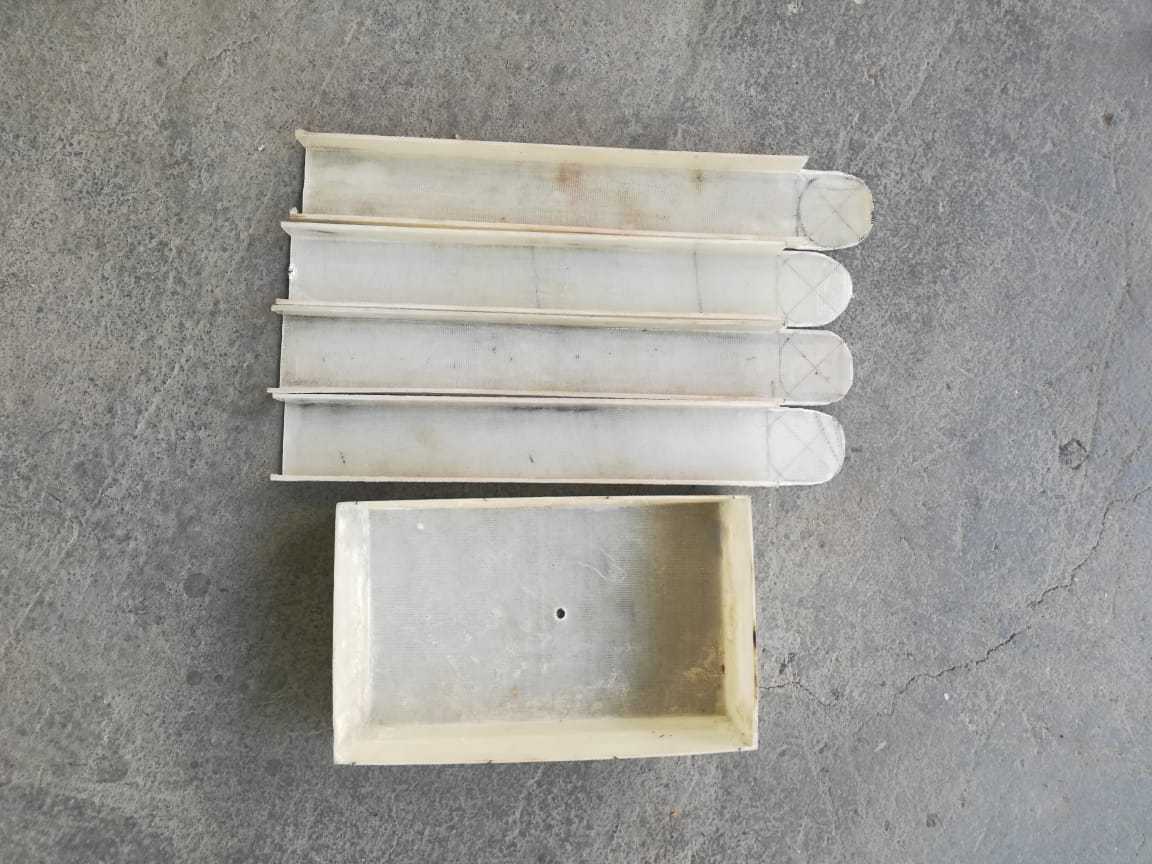

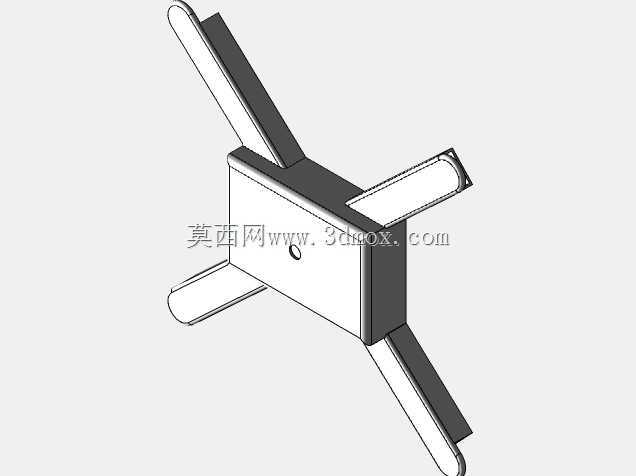

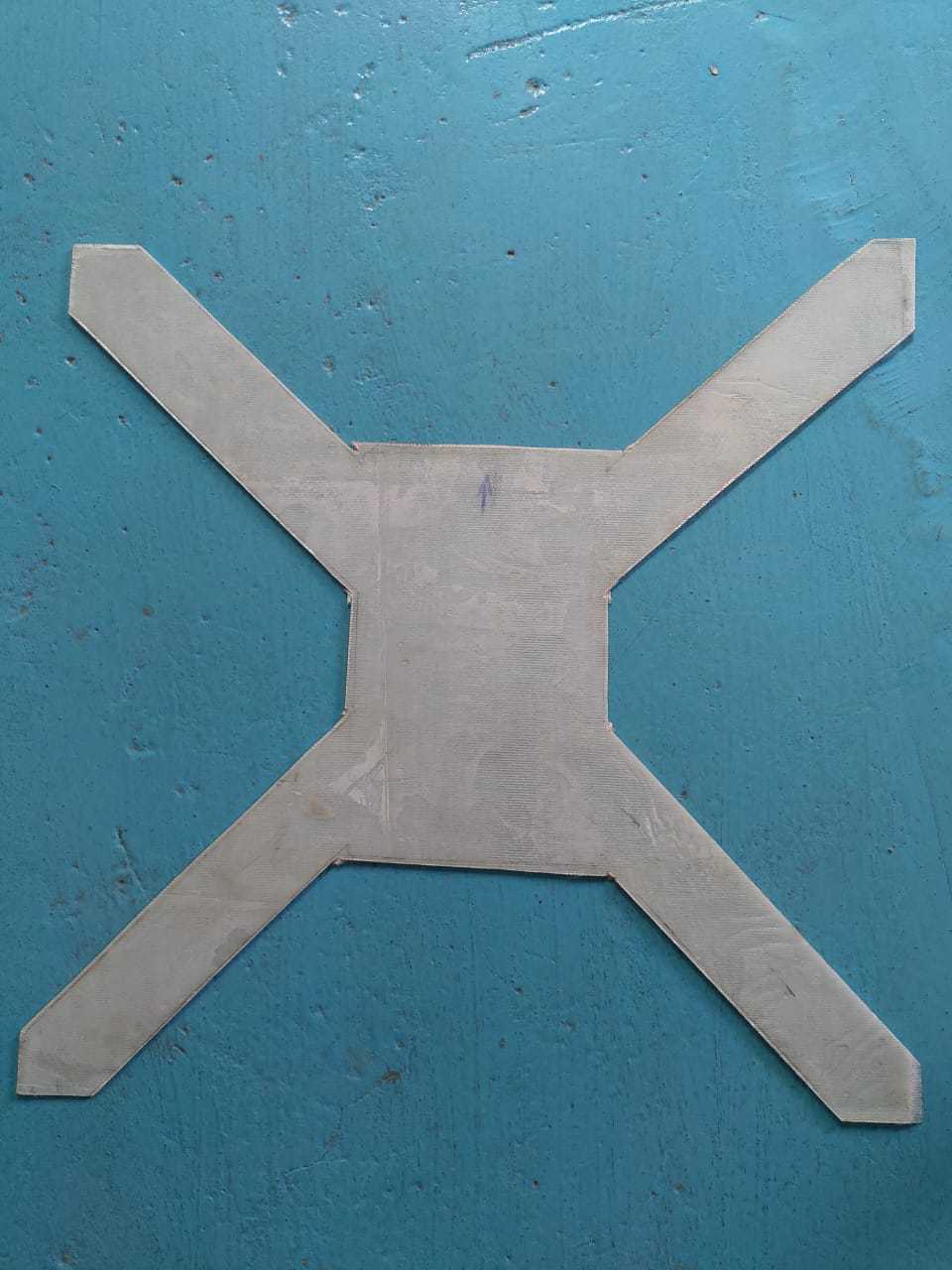

这款四旋翼机架的结构设计，核心围绕低空小型无人机的实际作业场景展开，适配航拍测绘、电力巡检、农林植保小范围作业等多类民用无人机的搭载需求，区别于传统尼龙聚酯材质的机架方案，选用S级玻璃纤维作为主体成型材料，从材料特性层面解决常规机架重量与结构强度难以平衡的痛点。从安装边界来看，机臂采用对称式X型布局，中心舱体预留了飞控板、电调、电池组的标准安装位，各机臂末端的电机安装座孔位匹配主流22、23系列无刷电机的安装尺寸，可直接适配对应规格的螺旋桨，无需额外做转接件加工，中心舱的上下盖预留了通用设备安装螺孔，可根据作业需求搭载图传模块、小型任务载荷，安装公差控制在机械加工通用精度范围内，避免装机时出现孔位错位、装配干涉的问题。设计阶段优先考量了飞行过程中的受力特性，机臂与中心舱的连接位置做了局部加厚处理，对应螺旋桨转动产生的交变载荷、飞行姿态调整时的扭矩冲击，材料本身的高比强度特性，让机架整体重量比同规格尼龙机架降低近两成的同时，结构安全系数达到2.0以上，可应对常规飞行中的气流扰动、轻微擦碰等工况，不会出现机臂断裂、舱体变形的问题。结构设计上做了模块化拆分，机臂与中心舱采用可拆卸式连接结构，日常运输时可将机臂单独拆下收纳，减少整体占用空间，外场作业时若出现单臂损坏，可快速更换备件，无需整体更换机架，降低运维成本。走线槽沿机臂内部集成设计，电调与电机的连接线可内置在机臂腔体内部，避免线材外露带来的飞行风阻增加、线材被螺旋桨剐蹭的风险，中心舱底部预留了载荷挂载接口，可根据任务需求快速更换航拍云台、播撒装置等不同作业模块，适配多场景的使用需求。整体外形线条做了切角优化，没有多余的突出结构，减少飞行过程中的无用风阻，材料本身的抗疲劳特性也让机架的长期使用稳定性更优，不会因为长期受交变载荷出现材质老化、结构强度下降的问题，适合中小载荷长航时的四旋翼飞行器装配使用。
