微型GPS指南针无人机机载传感模块

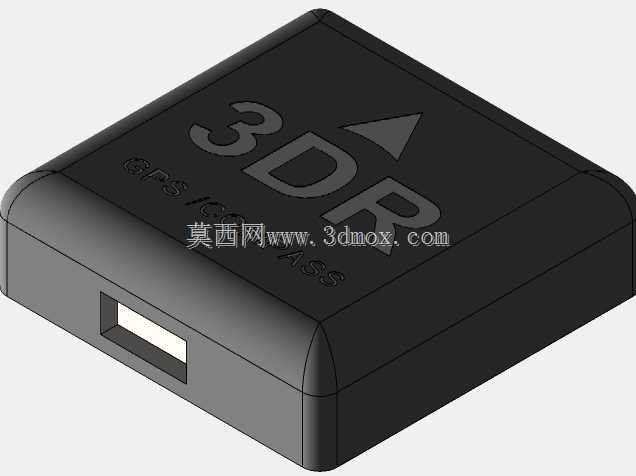

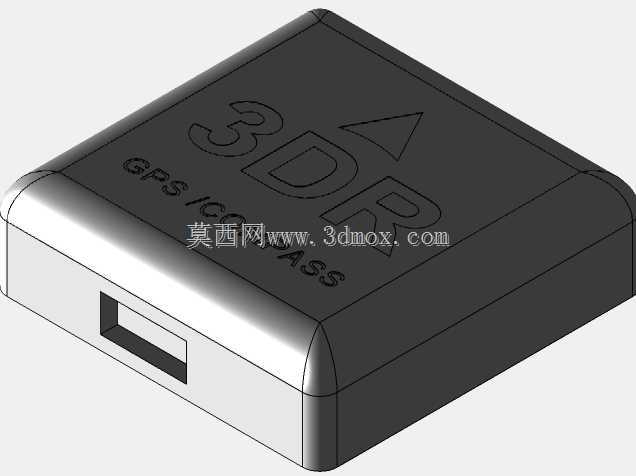

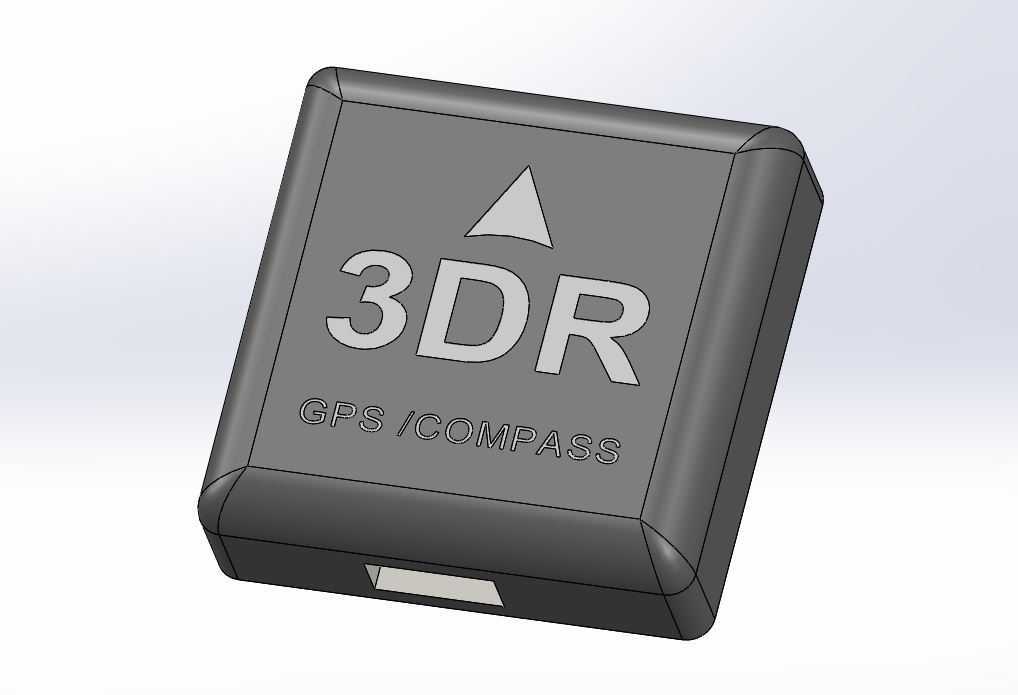

这款机载导航传感模块，是多旋翼、固定翼小型无人机飞控系统的核心感知部件，主要承担飞行过程中的卫星定位、航向解算功能，为飞控系统提供实时位置、航向角数据，保障飞行器航迹规划、定点悬停、自动返航等功能的稳定实现。从结构设计来看，模块采用方型圆角壳体设计，外壳做了全包覆式的密封处理，能够适应户外飞行时遇到的小雨、扬尘等复杂工况，避免内部的卫星接收天线、磁传感芯片受到外界环境干扰。壳体表面的标识做了凹陷式模压处理，不会因为长期使用出现标识磨损脱落的问题，顶部的三角指向标识清晰明确，安装时可快速对准机头航向，降低装机时的校准难度。模块底部预留了标准插接接口，不需要额外焊接接线，和主流飞控的连接端口直接匹配，接线时防呆结构能避免插反导致的器件损坏。从安装边界来看，模块整体外形紧凑，边角做了R角过渡处理，没有突出的尖锐结构，安装时只需要预留对应方形安装空间即可，不需要额外设计复杂的固定支架，可直接通过双面胶或者小型扎带固定在无人机机身顶部远离动力线、电调等强磁干扰源的位置，安装位置需要和大电流走线保持足够间距，避免磁场干扰影响指南针的测量精度。在实际应用场景中，这类微型导航模块多用于小型穿越机、航拍无人机、教学科研类小型无人机平台，相比大尺寸的GPS模块，它的重量更轻，不会给小型飞行器带来过多的负载负担，同时集成了指南针功能，不需要单独外置磁罗盘，减少了机身外部的布线数量，降低了飞行过程中线材被桨叶打到的风险。设计过程中充分考虑了机载设备的抗振需求，壳体内部的电路板做了缓冲固定处理，能够抵消无人机飞行时电机运转产生的高频振动，避免振动导致的传感数据漂移。模块的接口位置做了下沉式设计，接线完成后线材不会高出壳体顶面，不会影响整机的气动外形，对于追求轻量化、紧凑化的小型无人机设计来说，这类集成化的传感模块能够有效减少装机工作量，提升整机的集成度。在做整机结构布局时，需要注意模块的安装方向必须和机身航向保持一致，安装面尽量保持水平，这样才能保证定位和航向数据的准确性，初次装机后需要按照飞控要求完成指南针校准、GPS搜星测试，确认数据正常后再进行飞行作业。
