航天发射配套用火箭支撑固定支架结构

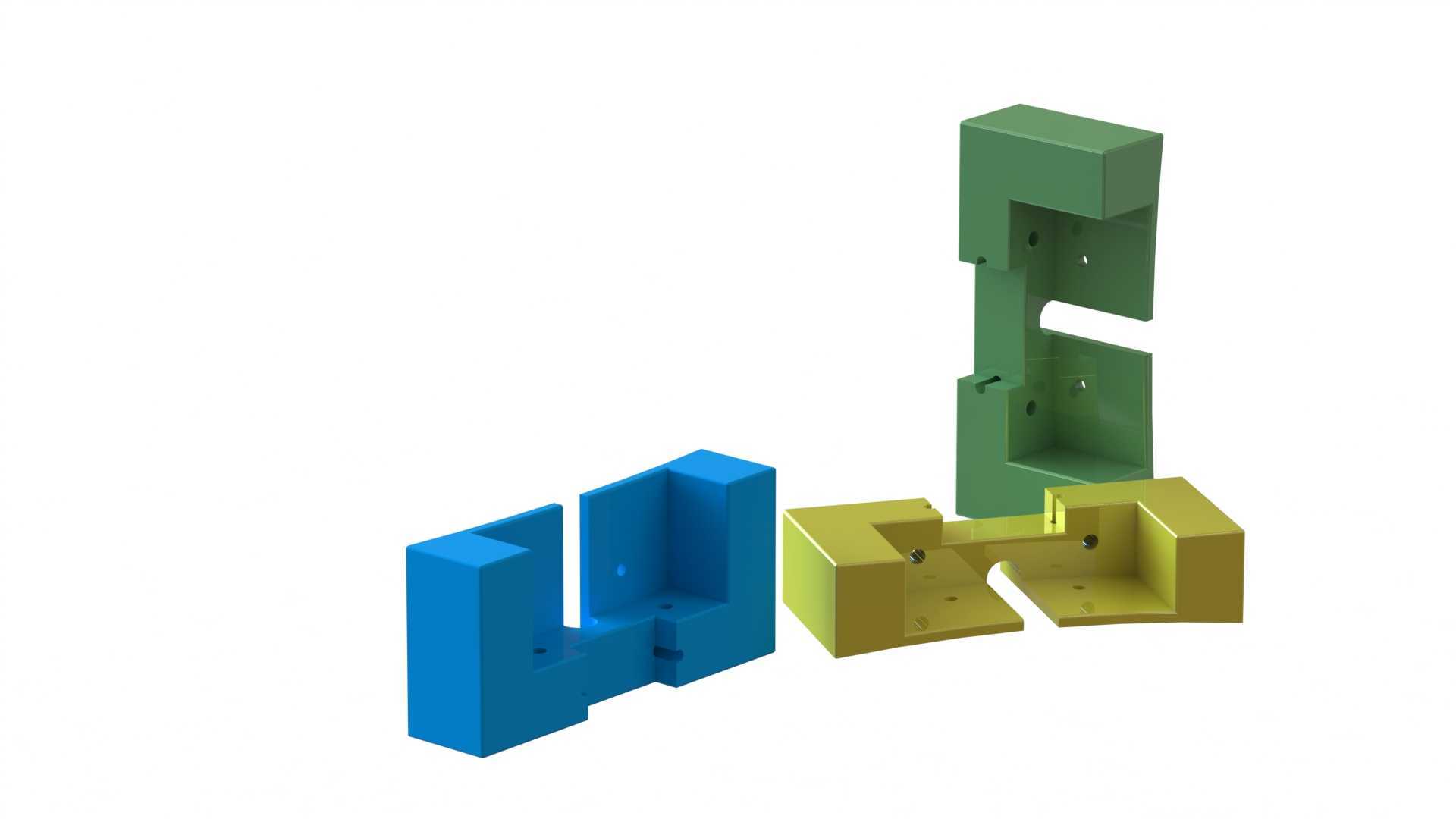

这类支撑固定结构主要应用在航天发射场的箭体临时固定、地面测试工位的箭体姿态保持环节，也可适配小型探空火箭、试验火箭的转运托架配套使用，在火箭总装下线后的短途转运、水平状态测试、起竖前预固定工序中承担核心的载荷传递作用。从结构设计逻辑来看，三个分体式组件采用差异化的色彩区分对应不同安装工位，竖直布置的高位支撑件对应箭体上部的卡接点位，两个水平分体组件对应箭体下部的对称承托点位，分体式设计既降低了单一部件的加工难度，也能适配不同箭径的微调安装需求，避免整体式支架因加工误差导致的装配卡滞问题。每个支撑件都预留了对应的螺栓安装孔位，孔位间距按照航天地面工装的通用安装边界设计，可直接匹配现有发射工位的预埋T型槽、转运托架的标准安装面，不需要额外加工过渡连接板。结构受力层面，竖直支撑件采用L型弯折的加强结构，在卡接箭体的接触位置做了局部加厚处理，抵消箭体起竖过程中产生的侧向倾覆力矩，两个水平支撑件的接触面做了内凹的弧面适配设计，和箭体外壁的贴合面积控制在合理区间，既保证接触压强不会超出箭体蒙皮的承压阈值，也避免接触面过大导致的装配对位难度提升。安装边界上，整套支架组装后的横向占用空间适配常规2.5米宽度的转运通道，竖直方向的支撑高度覆盖小型探空火箭从0.8米到1.5米的下部支撑区间，组件之间的连接采用定位销加螺栓的双重固定方式，在反复拆装的测试场景下能保持稳定的位置精度，不会因为多次周转出现定位偏移。细节设计上，所有和箭体接触的棱边都做了R3以上的圆角倒钝处理，避免尖锐边角划伤箭体表面的保温层或者涂层，支撑件的底部都设计了向外延伸的安装法兰，法兰上的长圆孔可以支持±15mm的位置微调，抵消地面安装面的平面度误差，在现场装配时不需要反复修磨安装面就能达到稳定的支撑效果。
