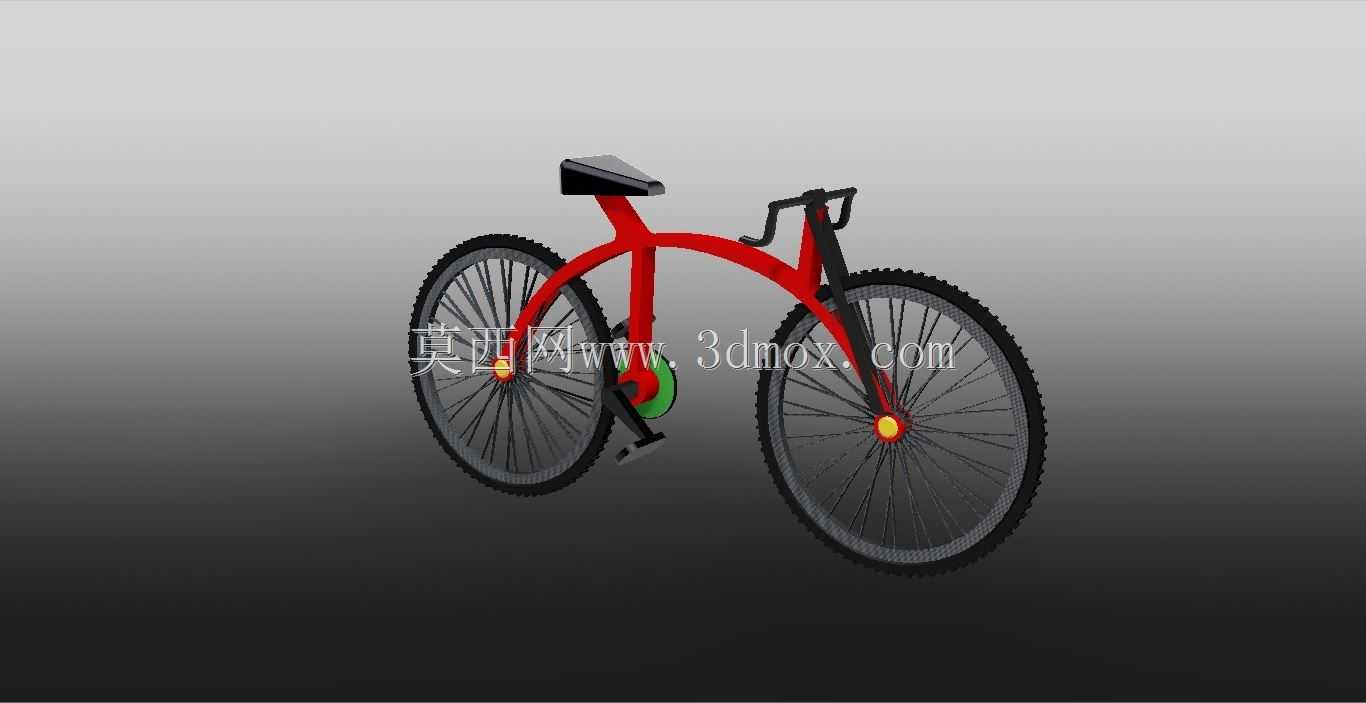

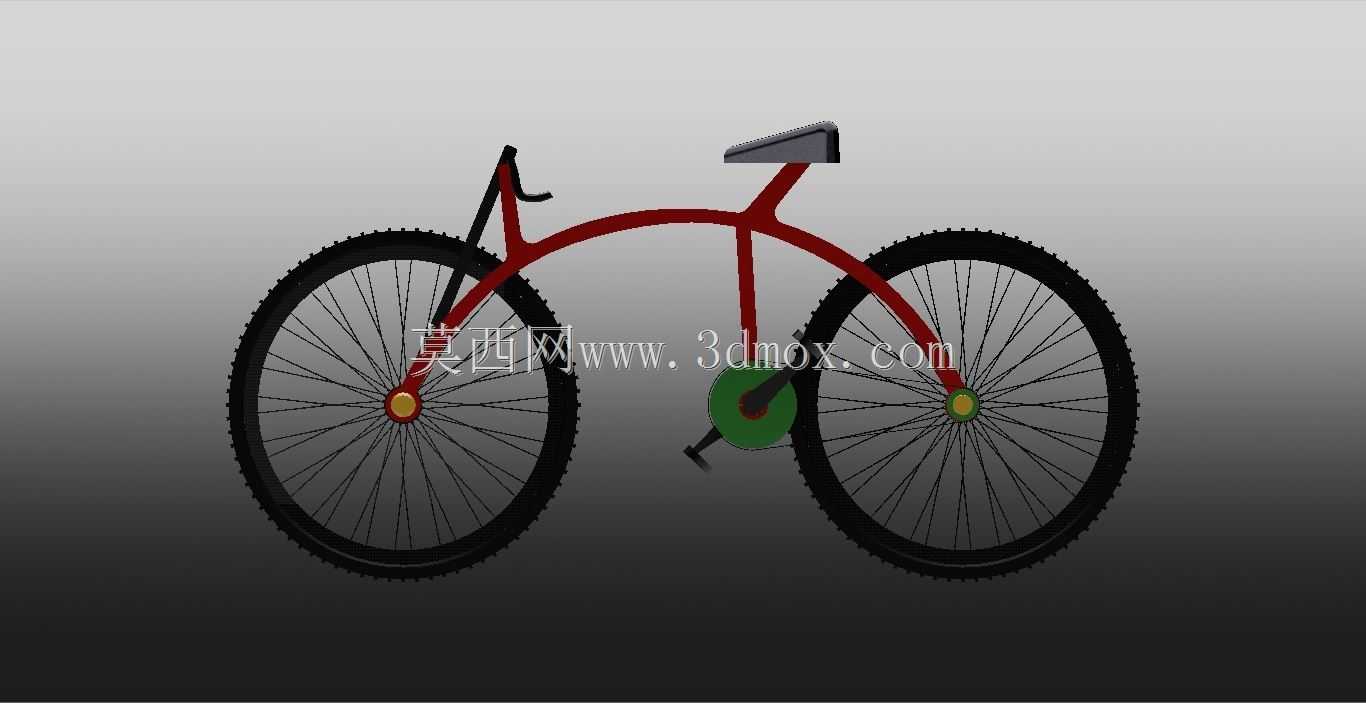

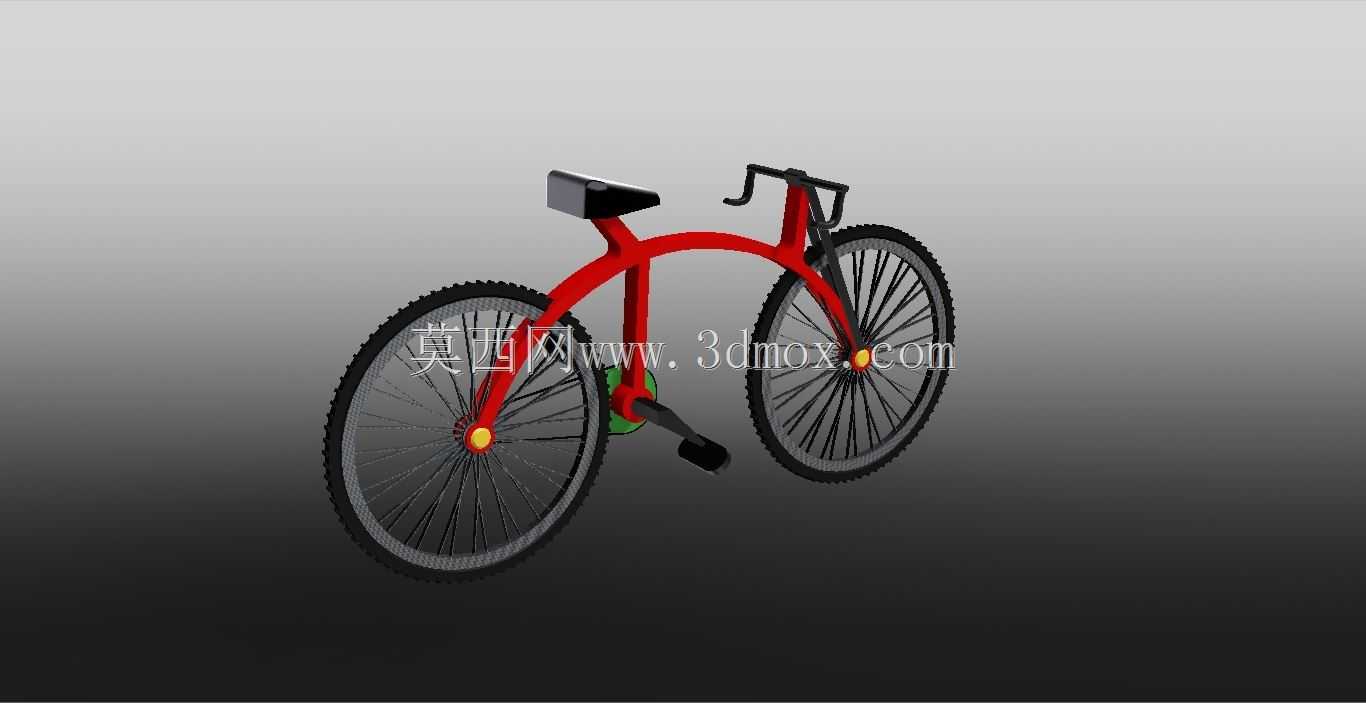

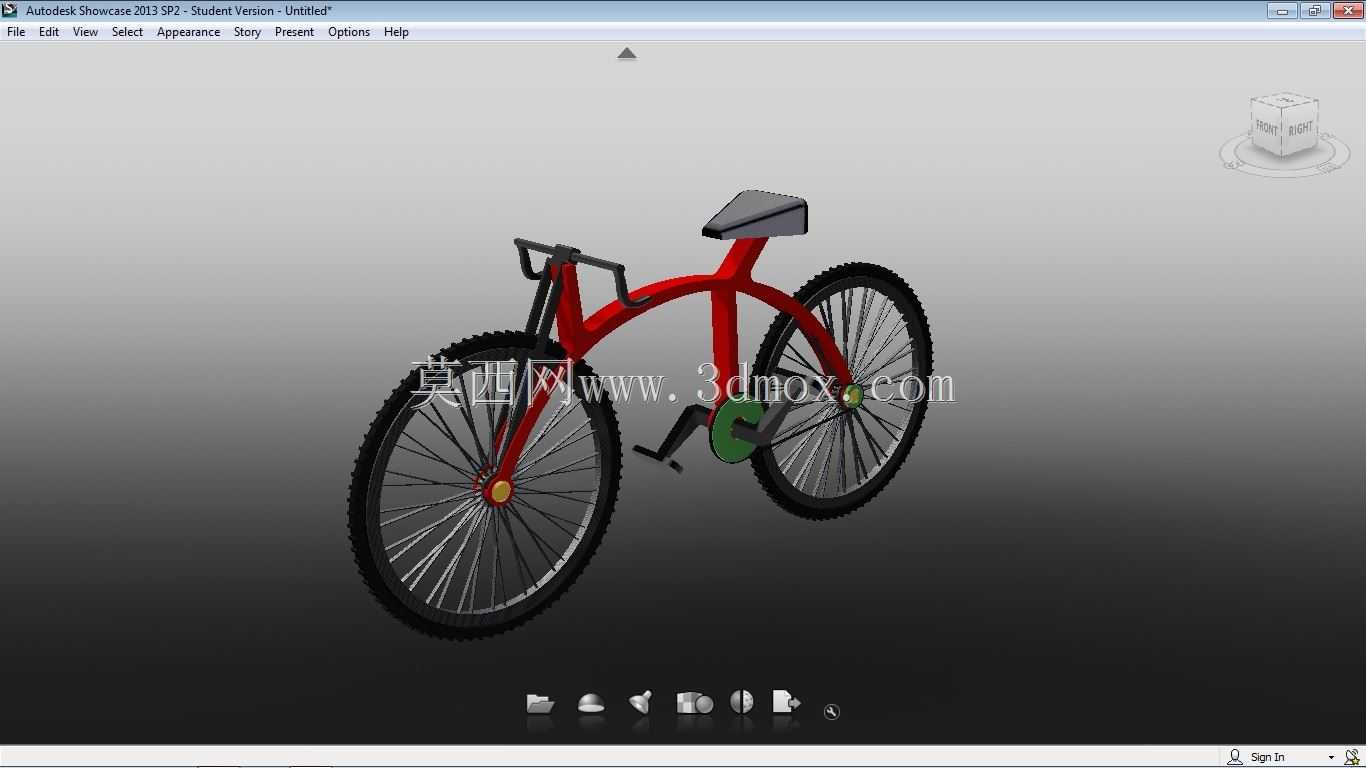

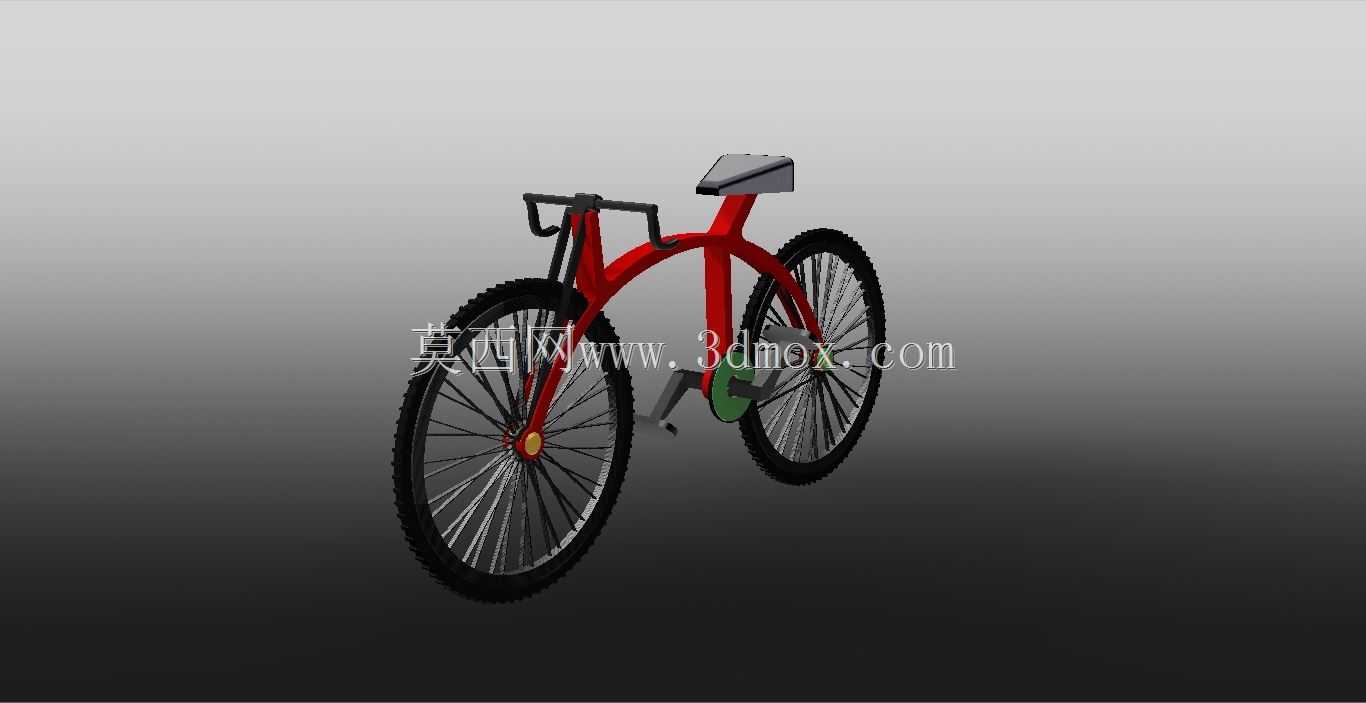

简约休闲代步自行车结构三维设计

　　日常通勤、短途休闲骑行场景下，两轮脚踏自行车始终是轻量化出行的核心载体，这款结构设计围绕城市休闲代步的核心需求展开，没有冗余的变速、减震复杂结构，把结构可靠性、骑行姿态舒适度、维护便捷性放在设计优先级的最前端。从整体结构布局来看，车架采用经典的高碳钢菱形管架布局，上管平缓倾斜的弧度设计，既降低了跨高门槛，适配不同身高的骑行者上下车动作，也能在管材壁厚控制在1.2mm的前提下，通过管型弧度分散骑行过程中路面传递的竖向载荷，避免立管与下管衔接位置出现应力集中。车架的五通位置做了加厚衬套设计，中轴的安装同轴度公差控制在0.05mm以内，保证牙盘转动过程中不会出现偏摆，减少链条传动过程中的跳齿、异响问题。前后轮组采用等径26英寸轮圈配置，

　　辐条采用常规32孔交叉编法，每根辐条的预紧力偏差控制在15N以内，保证轮组转动过程中的圆跳动量不超过1mm，既能够适配城市铺装路面的日常骑行，也能应对小区、公园内非铺装碎石路面的轻度通行需求，轮组的轴档间隙预留0.1mm的旷量，避免骑行过程中受热膨胀导致的转动卡滞。车把采用直把设计，握把位置的宽度控制在580mm，转向立管的后倾角度设置为7度，骑行过程中手臂自然前伸即可握持握把，长时间骑行不会出现肩颈过度紧绷的问题，把立与前叉舵管的配合位置做了防滑滚花处理，即使遇到突发转向受力也不会出现把立打滑移位的风险。传动部分采用单速牙盘搭配单级飞轮的结构，牙盘齿数设置为44T，飞轮齿数为18T，传动比控制在2.44的区间，

　　这个传动比适配城市骑行12-18km/h的常用时速区间，骑行者不需要频繁切换档位，平路骑行时踏频保持在60-80转/分钟即可达到舒适的巡航速度，遇到轻度上坡路段也不需要过大的腿部发力，降低日常通勤的体力消耗。链条采用标准1/2英寸节距的单速链条，张紧度通过后轮轴的水平安装槽进行调节，调节行程预留15mm，能够覆盖链条长期使用磨损后的伸长量，不需要额外加装张紧器即可保证传动的稳定性。鞍座采用窄款休闲坐垫，安装位置的水平调节行程达到80mm，高度调节范围覆盖200mm，能够适配155cm到185cm身高区间的骑行者调整到合适的骑行姿态，鞍座的支撑弹簧隐藏在座弓下方，能够过滤路面细小颠簸带来的竖向震动，减少骑行过程中臀部的不适感。

　　制动部分采用常规的钳形闸结构，制动臂的传动比设置为3:1，握把施加10N的握力即可在轮圈位置产生足够的制动力，制动皮与轮圈的接触间隙预留1mm，既不会出现蹭圈的拖滞问题，也能保证制动响应的及时性，制动拉线采用不锈钢内线搭配特氟龙内衬外管，长期使用也不会出现拉线锈蚀、卡滞的问题。从安装边界尺寸来看，整车长度控制在1720mm，宽度为车把位置的580mm，高度为1050mm，这个尺寸能够轻松推入常规居民楼的电梯，也能放入家用汽车的后备箱，满足日常搬运、临时收纳的需求。整车的所有连接紧固件都采用标准公制规格，日常维护时不需要特殊工具，用常规的内六角、开口扳手即可完成所有部件的拆装调整，降低后期使用的维护成本。设计过程中特意规避了异形非标件的使用，所有易损件包括刹车皮、辐条、链条、轴承都采用市面通用的标准规格，骑行者在任何一家自行车维修门店都能找到替换配件，不需要专门定制非标零件。车架的焊接位置都做了打磨平滑处理，没有尖锐的焊道凸起，既提升了外观的整洁度，也避免骑行过程中衣物被凸起焊道勾挂的风险。整车的重心位置控制在五通上方320mm处，骑行过程中前后轮的载荷分配保持在4:6的比例，既不会出现前轮载荷过大导致转向沉重，也不会出现后轮载荷过大导致前轮抓地力不足的问题，低速推行、原地驻车时的稳定性也能得到保证，即使是骑行经验不足的使用者也能轻松操控。
