立方卫星喷口承载框架结构设计

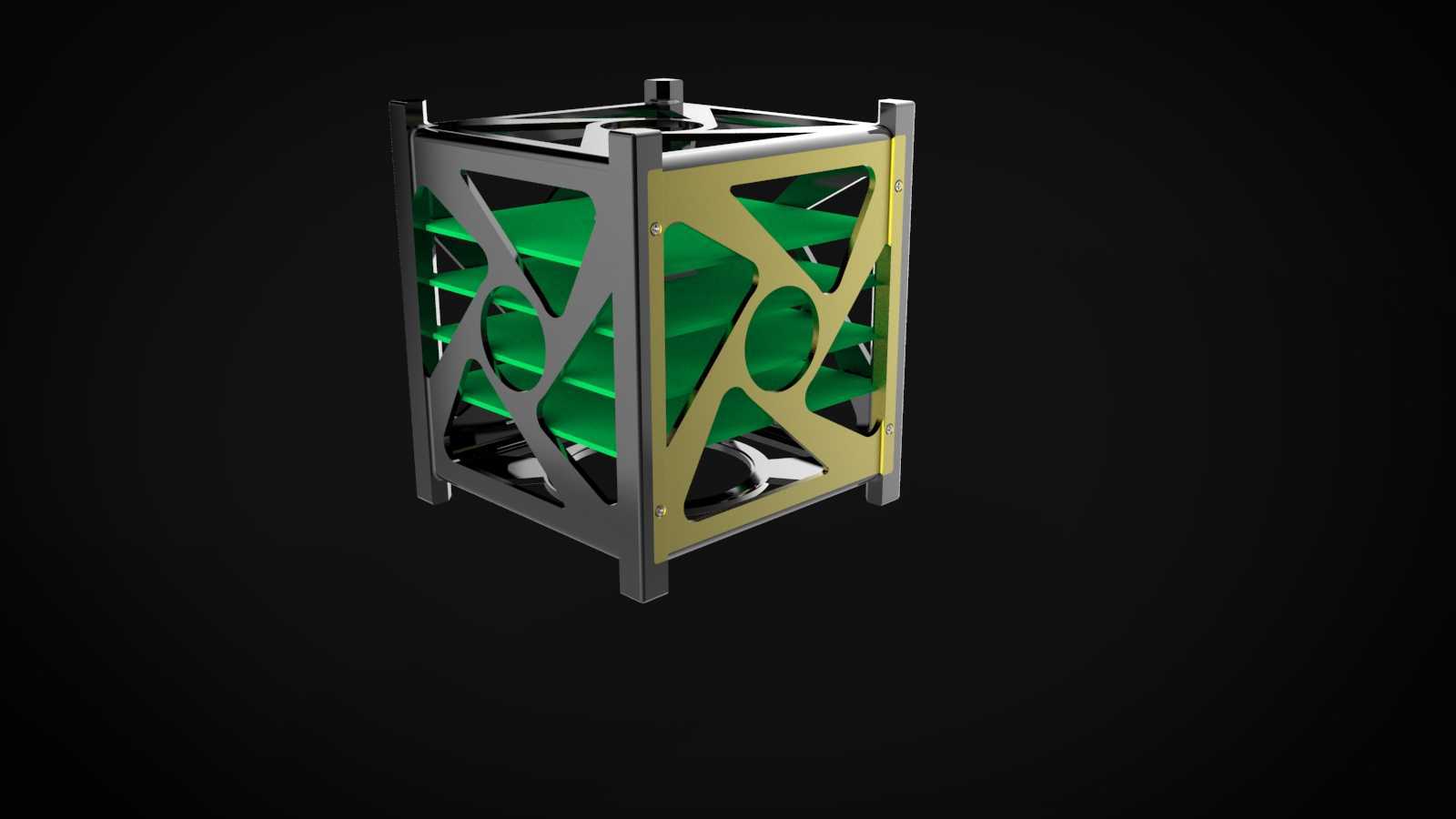

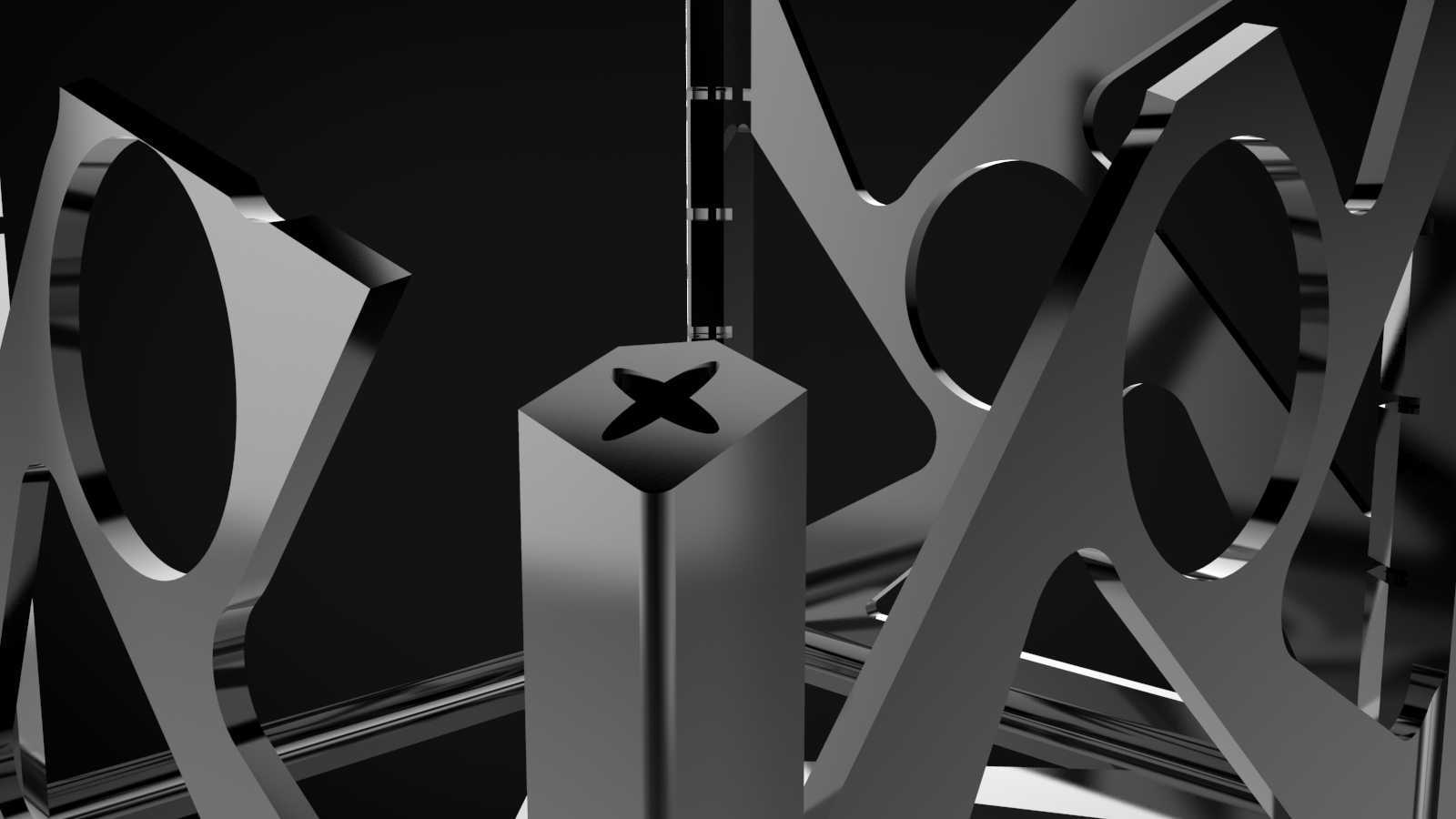

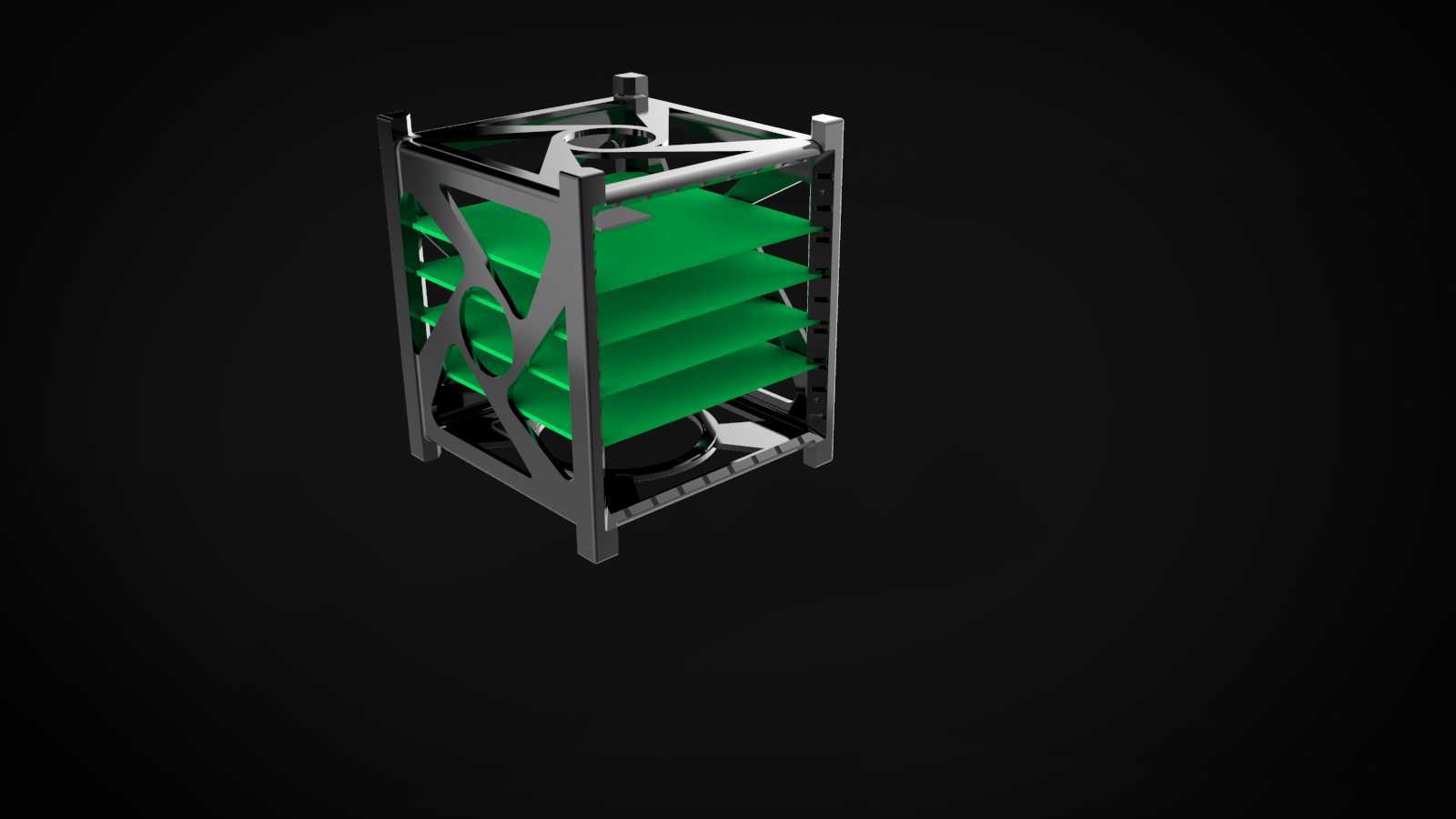

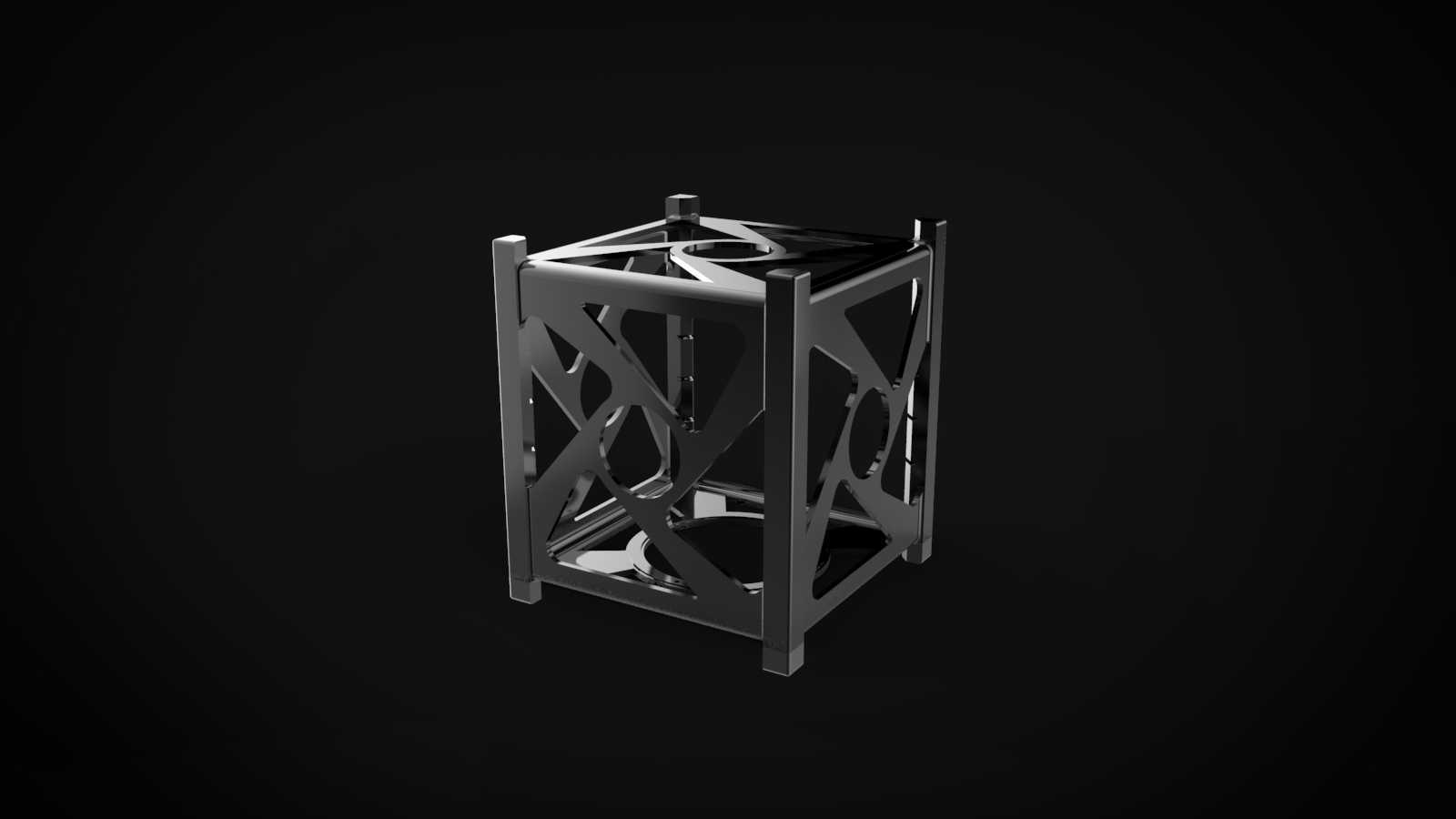

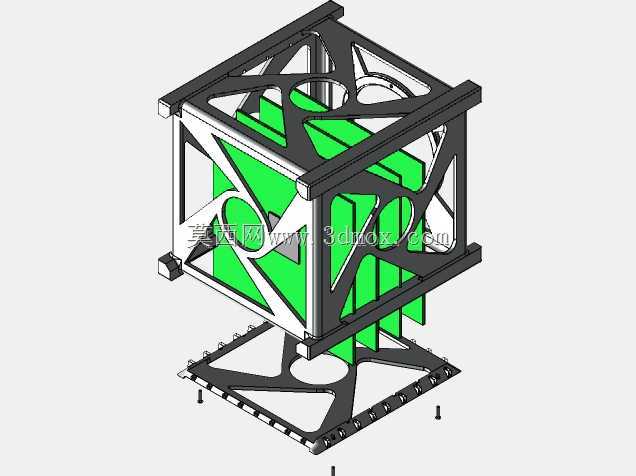

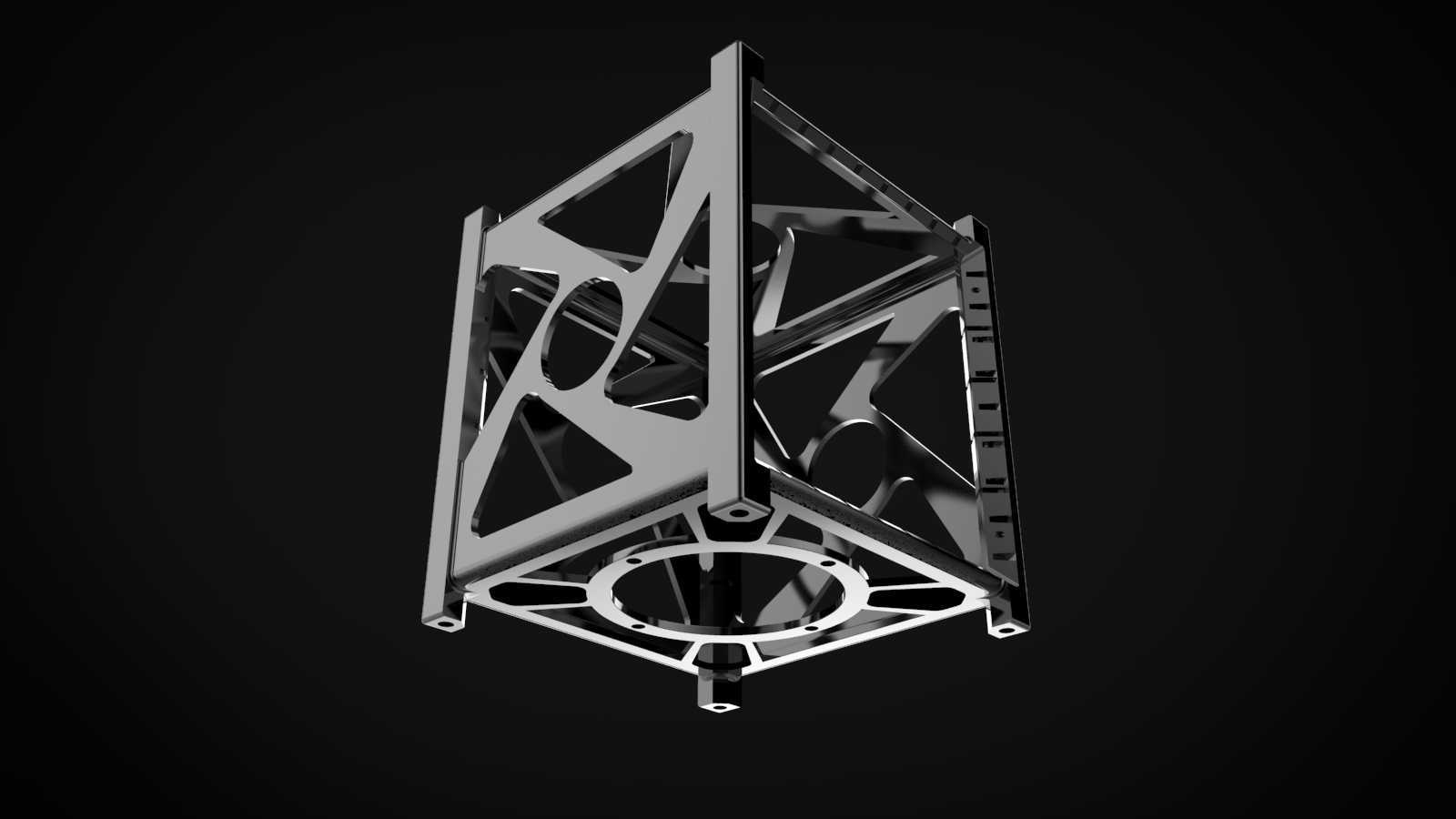

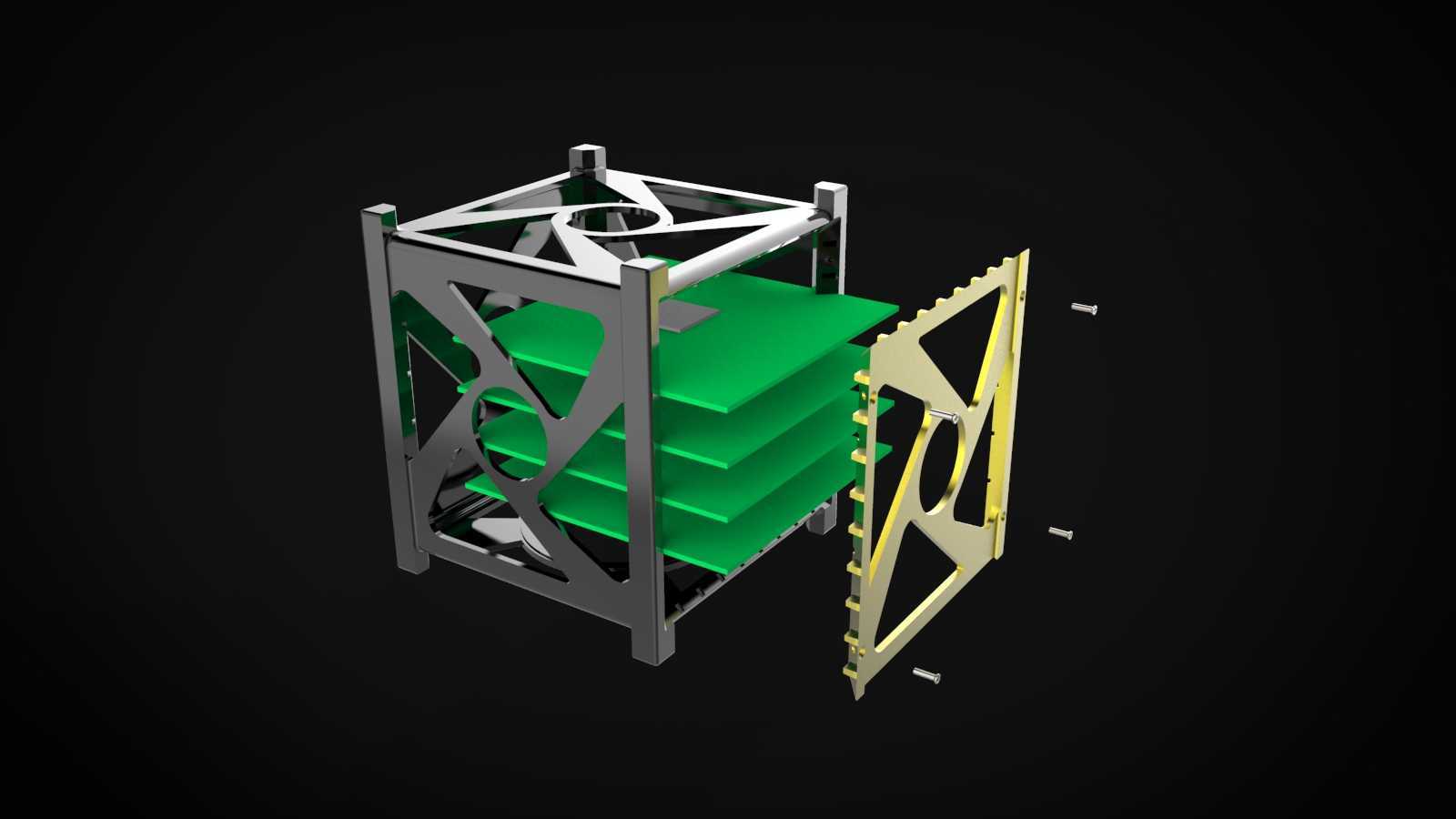

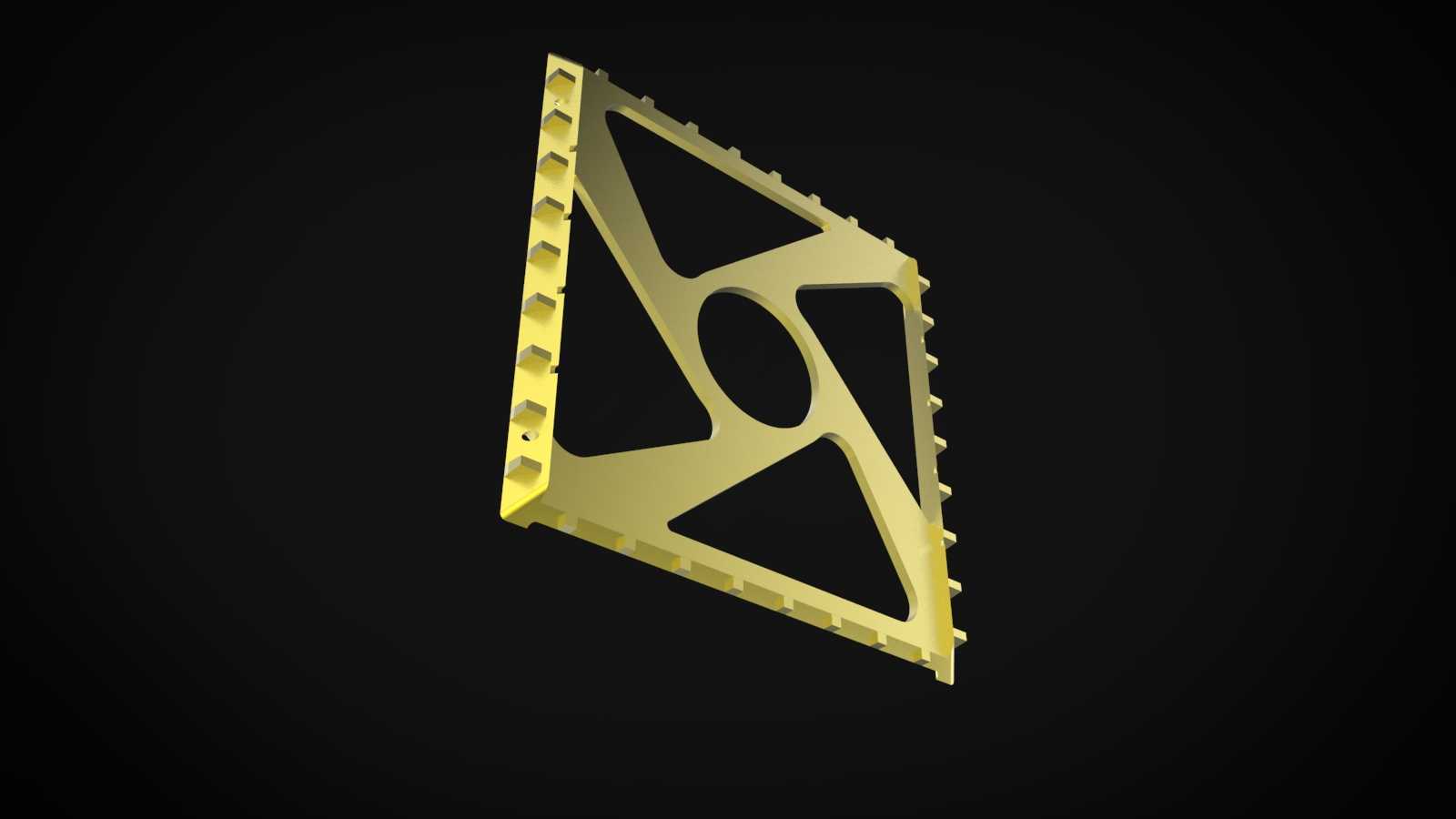

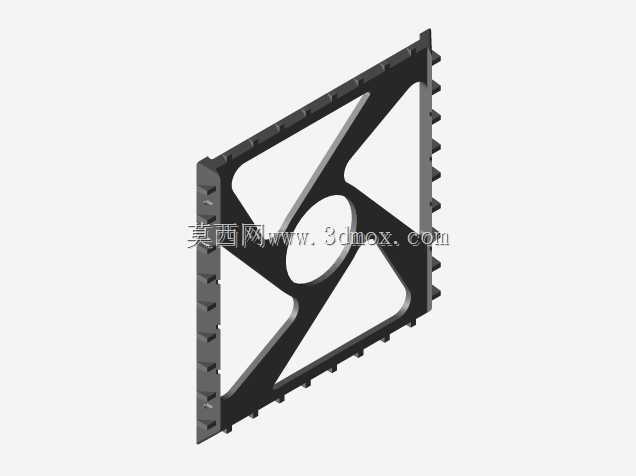

该结构主要应用于立方星的喷口安装承载环节，作为星载推进系统与星体主结构的连接载体，需要同时兼顾喷口的定位精度、星体内部器件的安装空间以及在轨运行阶段的热控、力学承载需求。设计阶段优先选用选择性激光烧结工艺适配的铝粉作为成型基材，核心考量是铝材质自身密度低，能够有效降低整星结构重量占比，同时具备优异的导热性能，可将星载PCB板工作产生的热量通过框架支架直接传导至星体外表面，减少额外热控组件的布设需求，且铝材质耐受温度波动范围远高于常规工程塑料，能够适配近地轨道交变温度环境下的使用要求。框架外表面做发黑处理，核心作用是提升表面辐射发射率，强化在轨阶段的辐射散热能力，避免局部热量堆积影响器件工作稳定性。结构采用3D打印一体化成型思路，对框架的空心导轨做了针对性的强度加固，规避传统拼接结构存在的连接间隙、应力集中问题，整体框架采用桁架式镂空构型，在保证整体结构刚度、满足发射阶段力学过载要求的前提下，尽可能去除非承载区域的多余材料，进一步压缩结构自重。框架在功能集成上做了多场景适配设计，拆分的两组结构单元可同时完成PCB板、太阳能电池支架的安装固定，无需额外设计转接构件，减少整星的零件数量与装配工序。同时框架预留了多组标准化安装接口，可直接搭载示波器、小型摄像机以及其他类型的星载传感器，不需要对主框架做二次打孔或结构修改，适配不同载荷配置的立方星快速组装需求。安装边界上，框架下端的环形法兰接口与喷口组件做了适配设计，安装孔位采用对称排布形式，保证喷口安装后的同轴度精度，避免推力偏心影响卫星姿态控制精度；框架侧边的导轨结构与立方星标准释放机构尺寸匹配，能够直接适配通用立方星部署器的安装槽位，不需要额外设计转接适配结构，可直接完成整星的装填与释放作业。结构的镂空区域同时兼顾了线缆布设空间，星上电源线、信号线可直接通过镂空区域完成走线，避免线缆外露与星体其他部件产生干涉，同时镂空构型也不会阻断星上的热传导路径，保证整体热控路径的连续性。
