拓扑优化轻量化球面轴承支撑结构

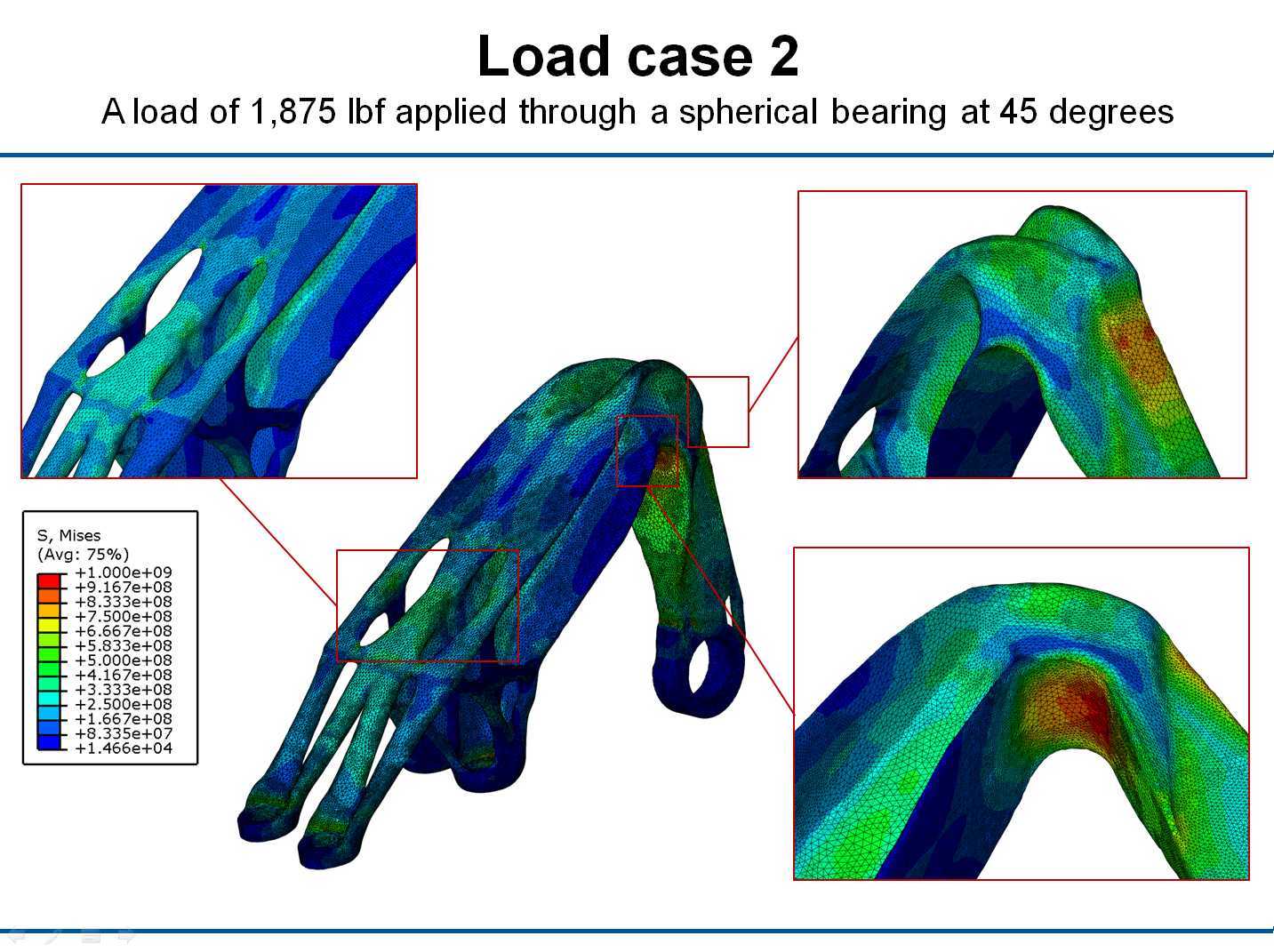

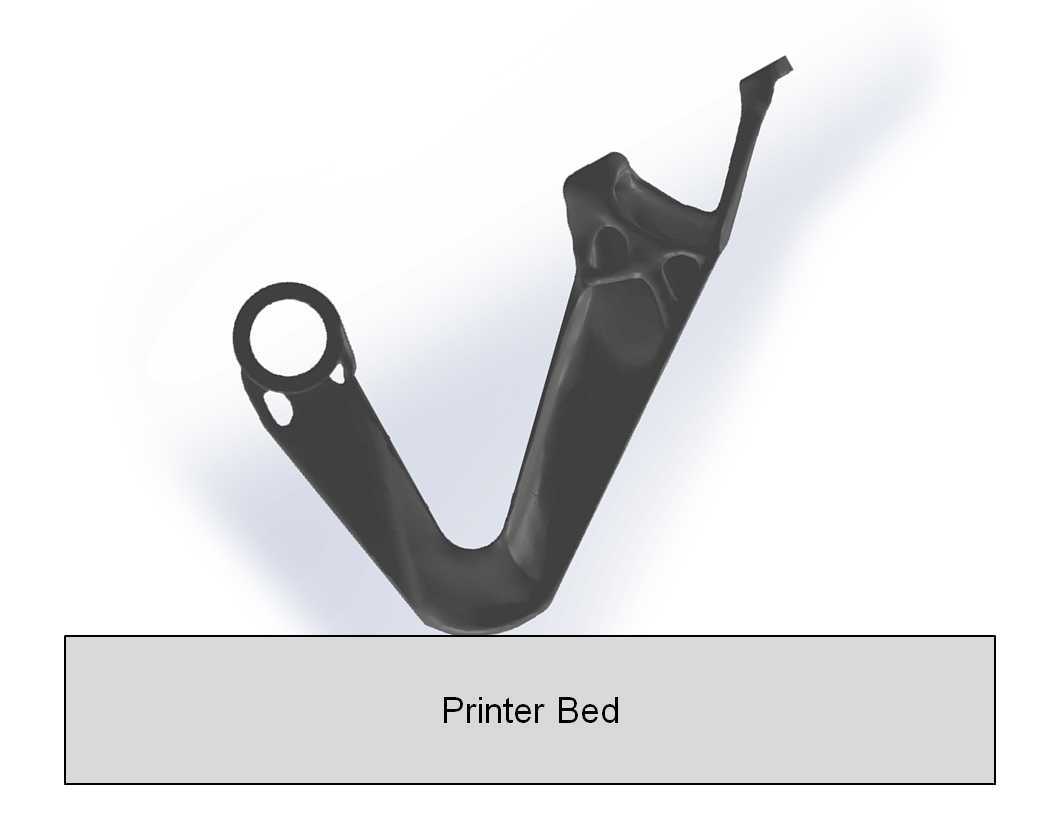

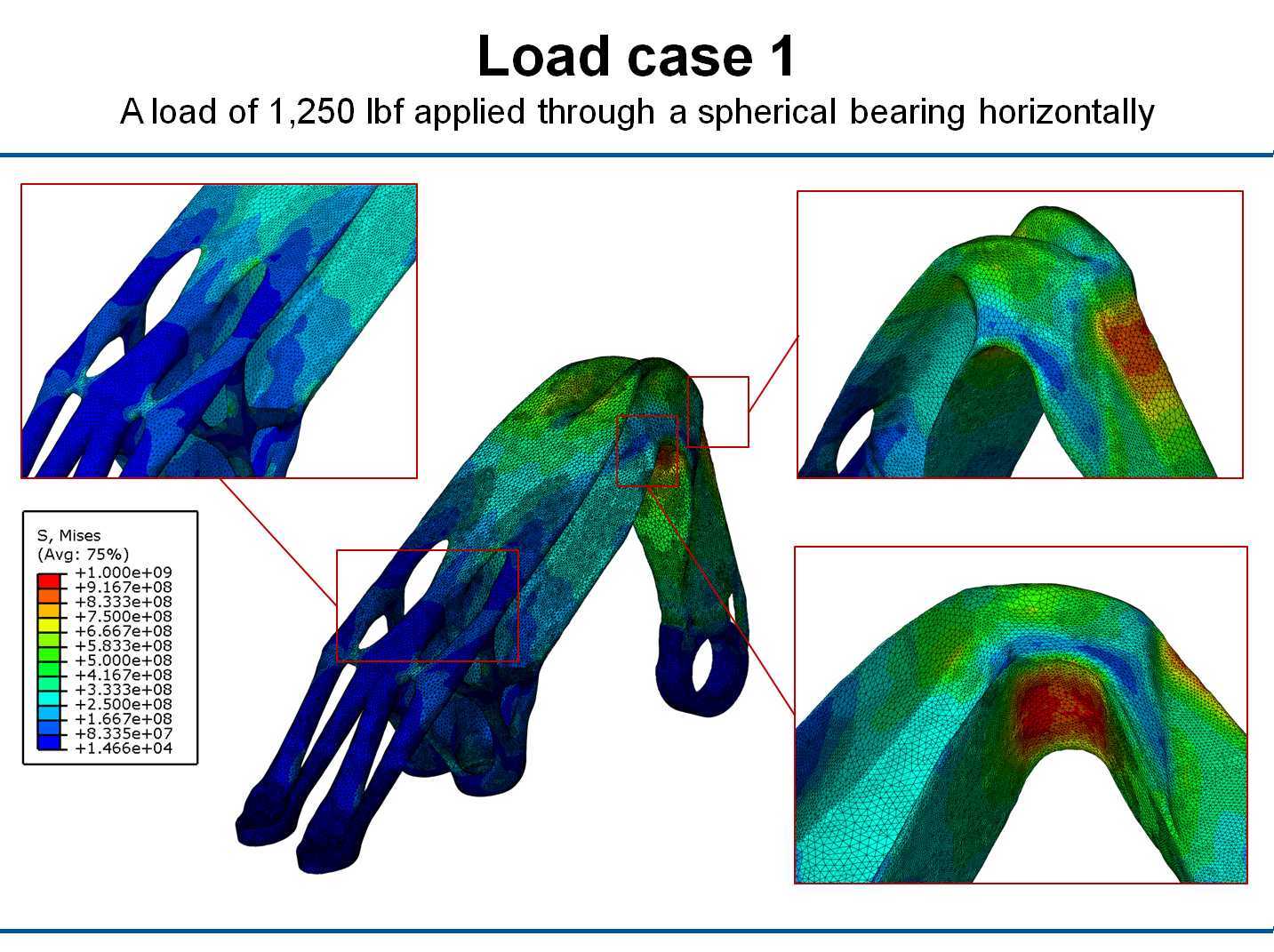

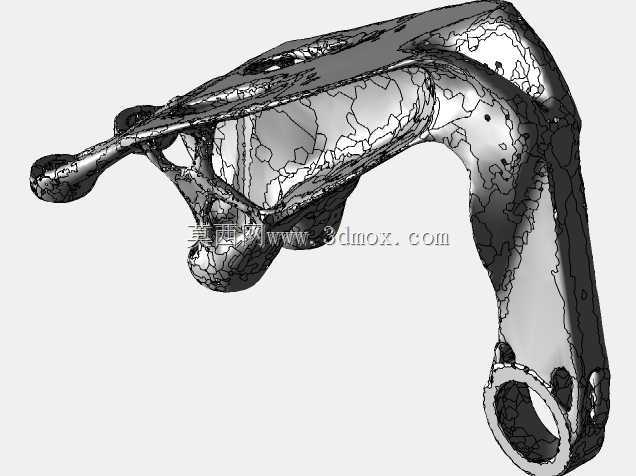

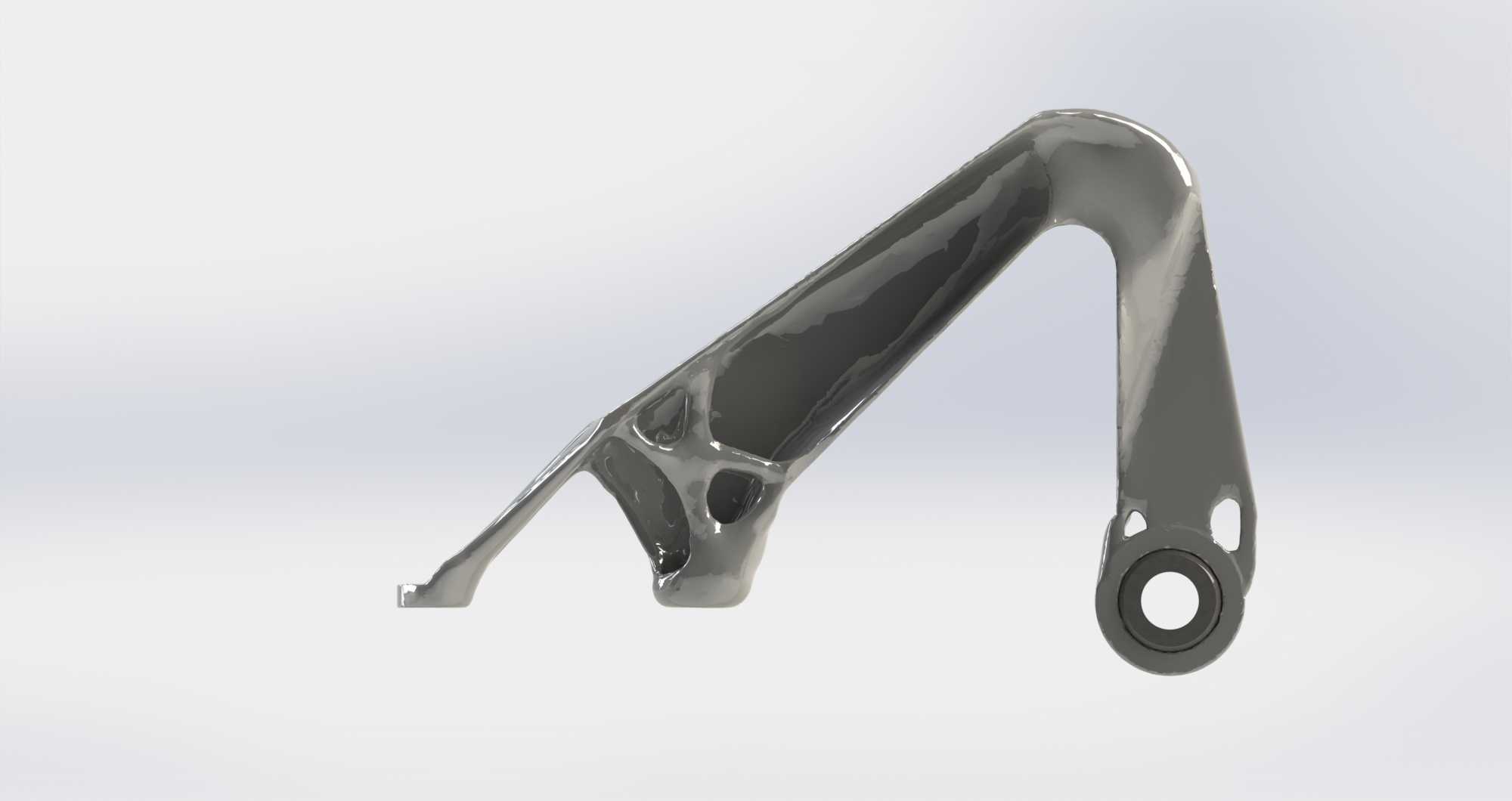

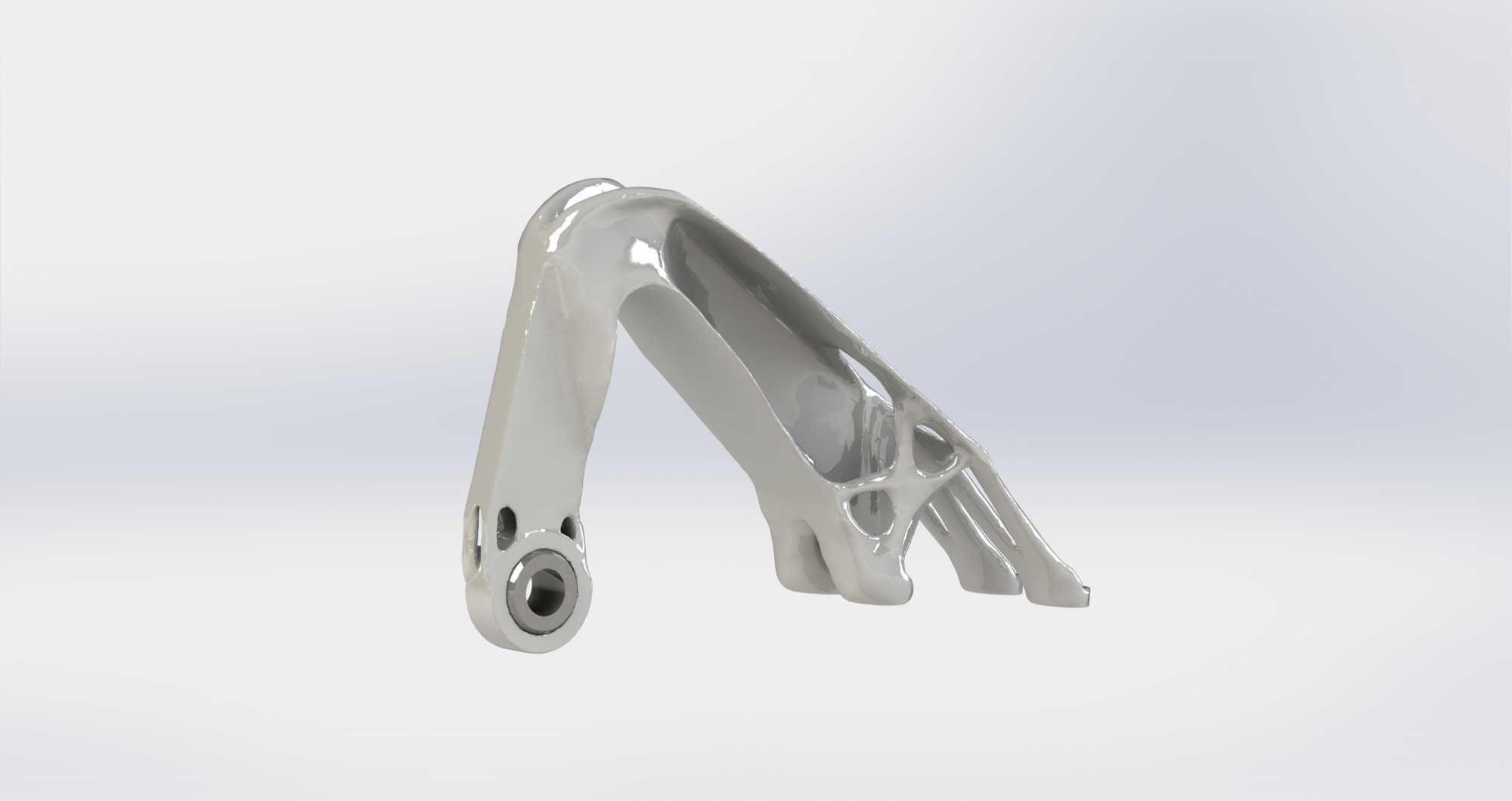

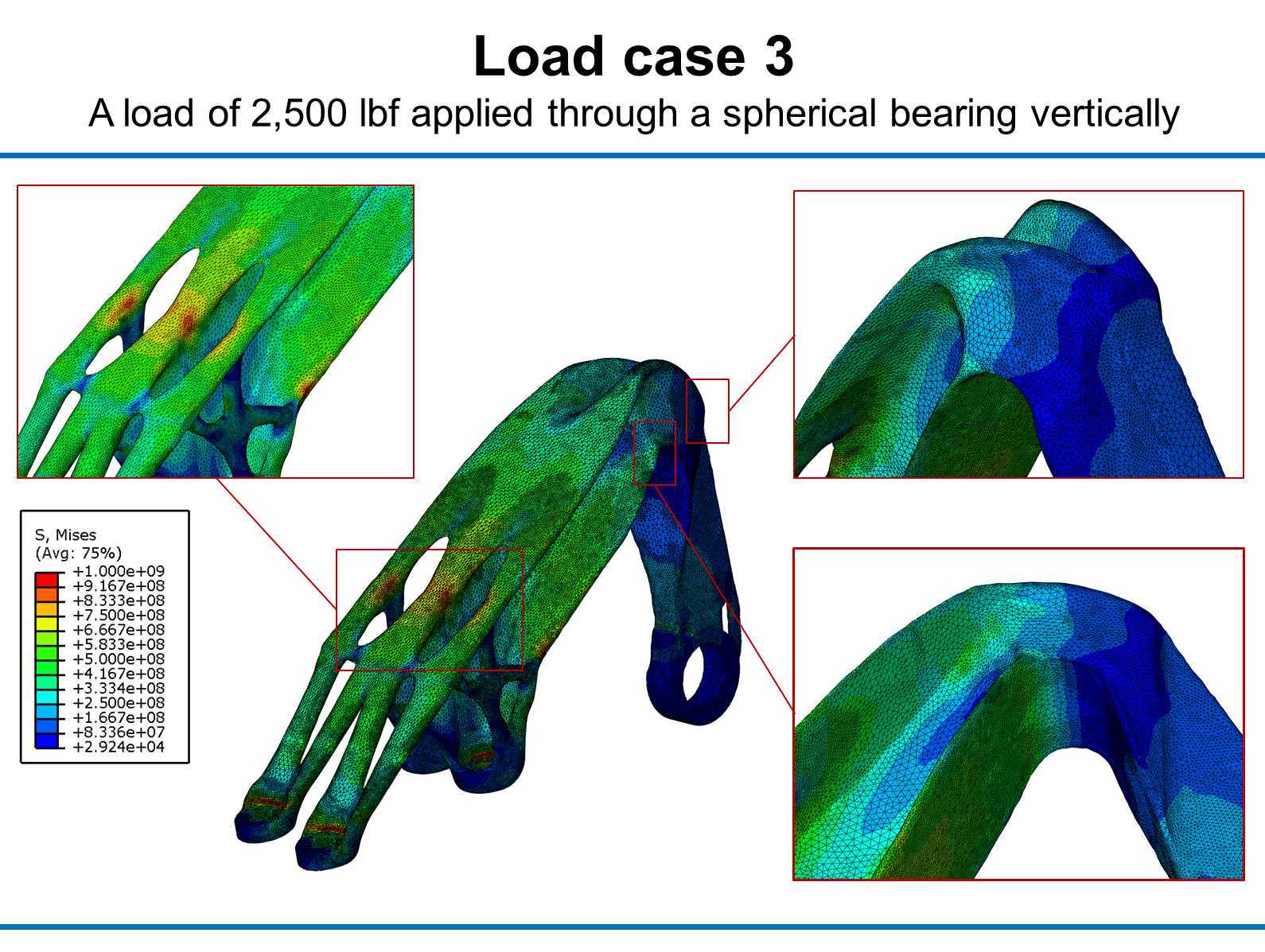

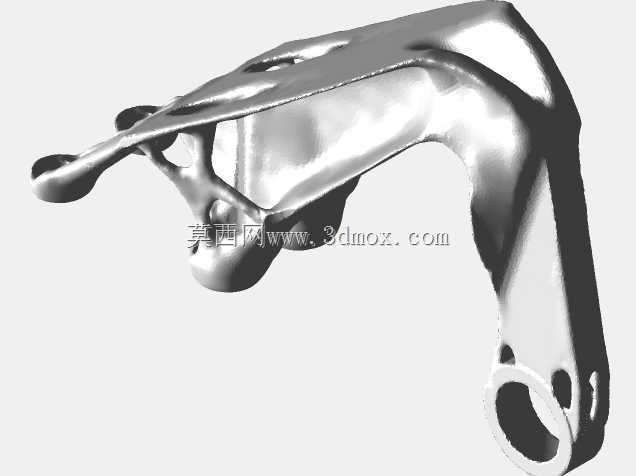

该支撑结构主要适配带球面调心功能的轴承安装场景，常见于需要补偿安装角度误差、承受复合角度载荷的工业传动、重载支撑工位，比如非标自动化设备的摆动支撑端、特种作业装备的铰接承载部位，这类场景往往对部件自重有严格限制，同时要求支撑结构在交变载荷下保持足够的结构刚度，避免轴承外圈出现偏载导致的早期磨损。设计阶段围绕45度斜向1875lbf的复合载荷工况开展拓扑寻优，没有沿用传统筋板拼接的保守设计思路，而是以材料分布的应力传导路径为核心，将低应力区域的冗余材料全部去除，最终形成类似生物骨骼的镂空传力结构，所有保留的材料均沿主应力迹线排布，既保证载荷从轴承安装位到设备安装基面的顺畅传递，又避免局部应力集中导致的结构失效。从安装边界来看，结构一端设置与球面轴承外圈匹配的圆弧安装位，保证轴承安装后可实现预设角度的调心动作，另一端的多支脚安装面可通过紧固件与设备基体牢固连接，支脚的排布角度经过反复校核，确保安装后每个连接点的受力均匀，不会出现单个紧固件过载的情况。结构完整性通过多工况有限元分析验证，对应不同载荷方向的应力云图显示，最大应力始终控制在铝合金材料的许用应力范围内，高应力区域仅出现在载荷传递的转角过渡位置，且通过圆弧过渡设计降低了应力集中系数，其余区域的应力水平均留有足够安全裕度。针对增材制造的工艺特性，设计阶段同步考虑了打印方向的支撑设置，所有悬空面的角度均控制在可自支撑范围内，仅在少量内部镂空位置设置易拆除的支撑结构，后续仅需简单的手工修整即可去除支撑，不需要额外的铣削精加工工序，大幅降低了单件试制的加工成本。相比同载荷等级的传统实体轴承支架，该结构在不含轴承的状态下自重仅191.13g，减重比例达到77.75%，含配套轴承的整体自重也仅200.43g，减重比例达76.92%，在航空航天、移动作业机器人等对自重敏感的应用场景中，可有效降低设备整体的运动惯量，提升动态响应速度，同时减少材料消耗，降低制造成本。
