航空涡轮喷气式发动机结构三维数模

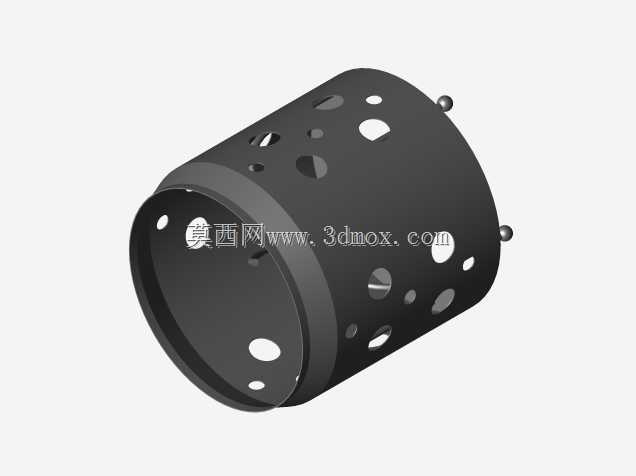

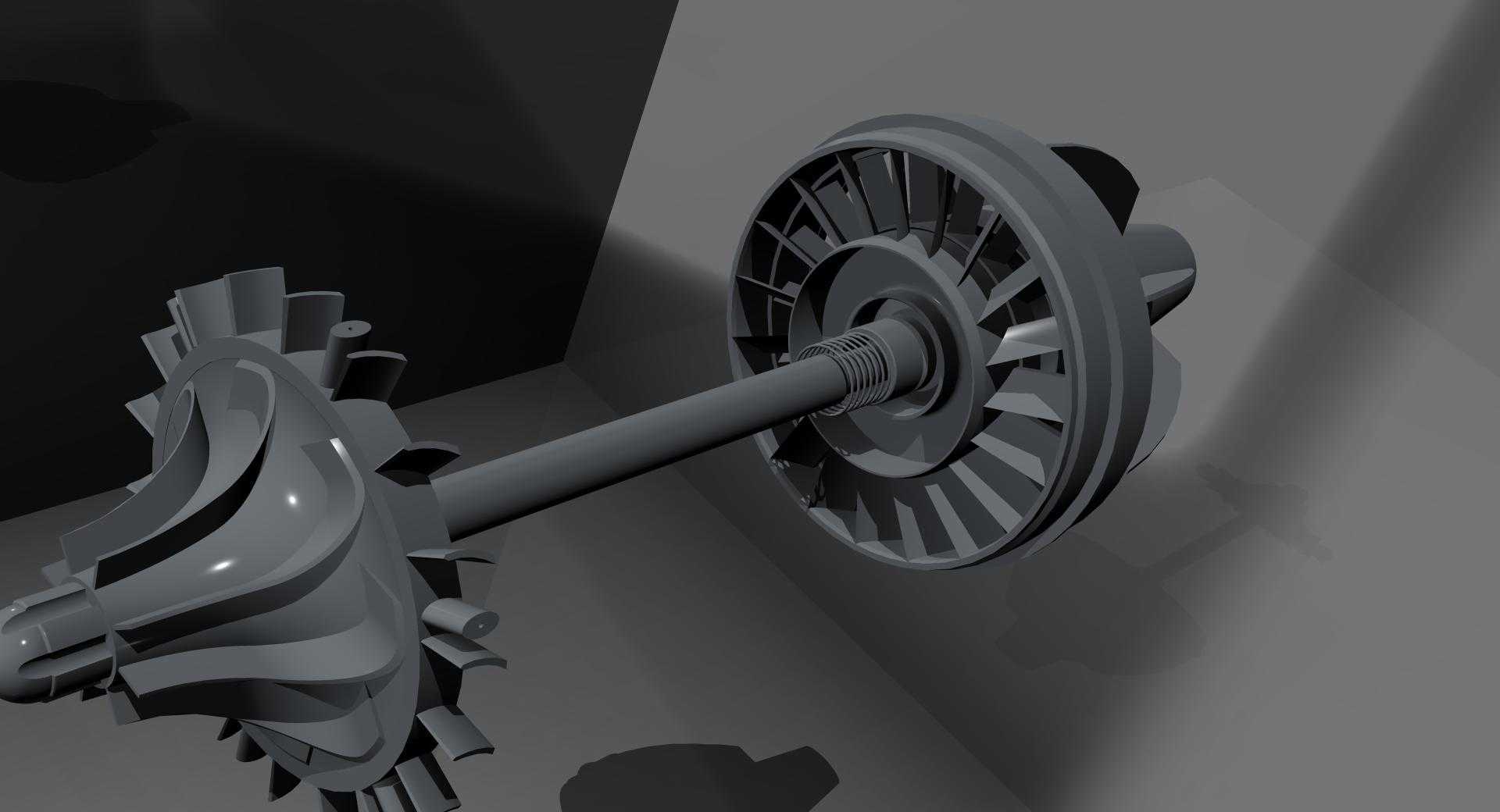

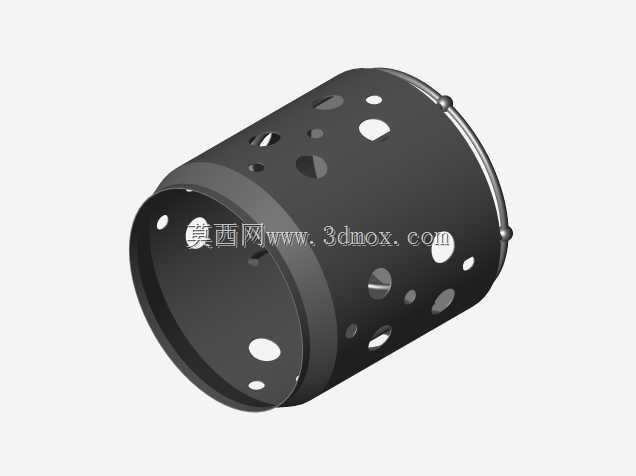

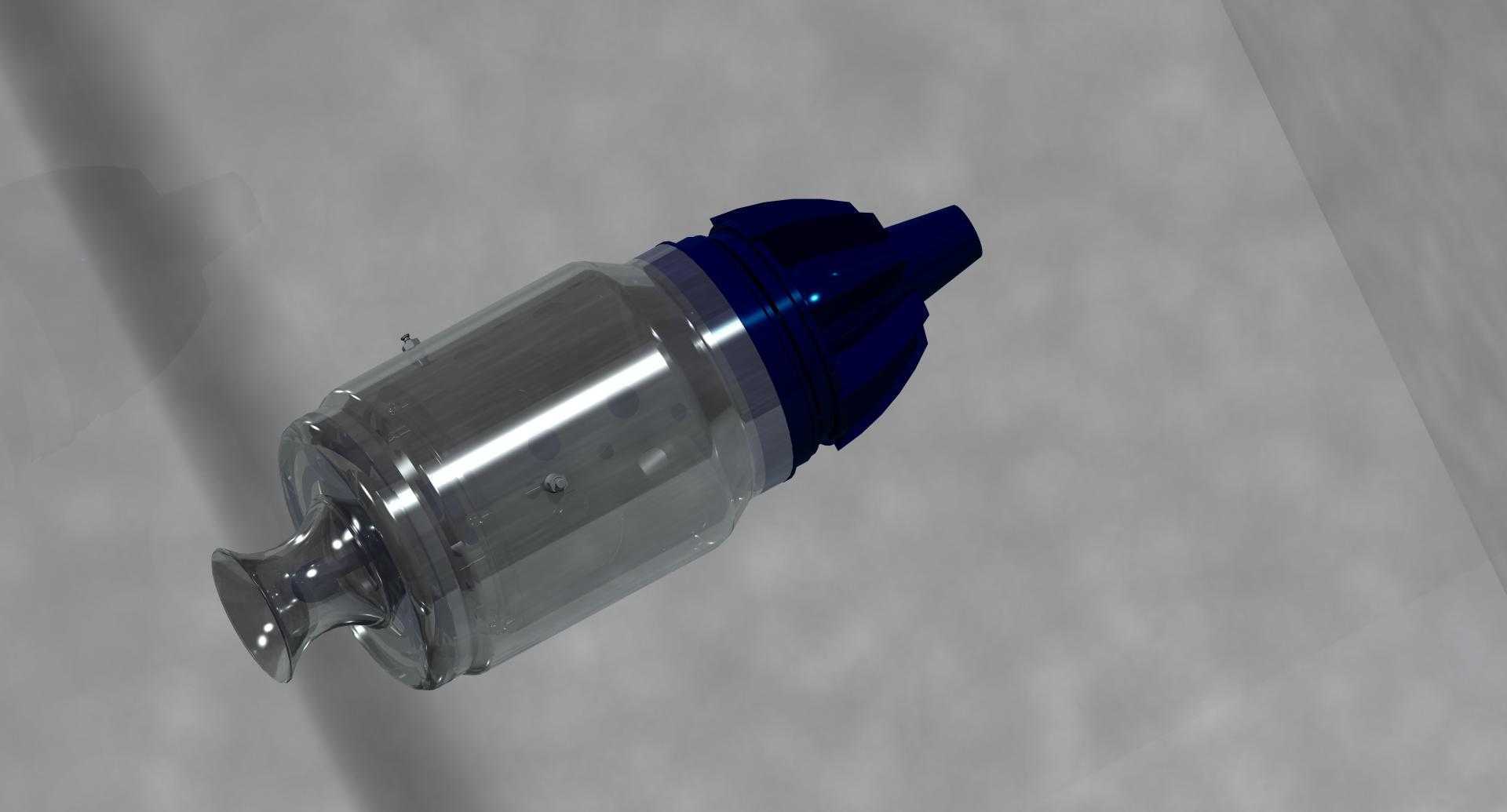

该模型还原的是小型航空涡轮喷气发动机的完整装配结构，这类动力单元目前广泛应用在轻型通航飞机、靶机、中小型无人机以及部分实验类飞行器上，核心作用是通过压缩空气与燃油混合燃烧后高速喷出，为飞行器提供持续的推进动力，部分同构型衍生型号也会经过参数调整后作为地面辅助动力单元、小型高速载具的动力源使用。从结构设计逻辑来看，建模过程遵循了实际航发的装配层级，先完成核心轴支座组件的独立建模与装配校验，确认轴系同轴度、轴承安装位的配合公差符合设计要求后，再在外置机匣段完成其余子组件的逐层组装，这种分模块的建模思路完全匹配实际生产中的装配工艺顺序，能有效避免后续装配干涉问题，也方便设计人员针对单个模块做结构优化调整。从功能特性上看，模型完整呈现了进气段、压气机段、燃烧室段、涡轮段以及尾喷段的衔接结构，前端蓝色部分为进气导向与压气机端壳体，采用流线型收敛结构来降低进气阻力，保证进入压气机的气流均匀稳定；中段透明壳体部分对应燃烧室与涡轮安装腔，建模时预留了燃油喷嘴安装位、火焰筒固定结构以及涡轮轴的穿装空间，能清晰看到内部转子组件与静子组件的相对位置关系；尾端为收敛式喷口结构，通过流道收缩提升喷出气流的速度，保证推力输出效率。在安装边界层面，该构型发动机的安装依托核心轴支座作为主承力点，支座上预留的安装孔位需匹配飞行器发动机舱的安装架定位尺寸，建模时已考虑安装维护的操作空间，机匣外部的附件安装位预留了足够间隙，不会和周边管路、线束产生干涉；整体外形为回转体结构，最大外径位于燃烧室段，安装时需保证发动机轴线与飞行器推力线重合，偏心量需控制在允许公差范围内，避免飞行过程中产生额外的偏航力矩。模型的结构细节还原度较高，各部件的配合关系完全符合实际航发的设计逻辑，可作为航空动力结构教学、小型飞行器动力选型参考、航发结构原理演示的三维参考素材，也能为相关从业者做同类型动力装置的结构改型提供基础参考框架。
