这类星型布局的活塞连杆动力机构,最早在航空活塞动力装置上得到大规模应用,凭借紧凑的径向排布特性,能在有限的机头径向空间内布置更多做功气缸,在同等排量下大幅缩短动力单元的轴向长度,适配早期螺旋桨飞机的机头安装边界,减少飞行过程中的正面迎风阻力。即便在当下,不少小型通航飞行器、特种作业无人机的动力单元,以及部分紧凑型固定式工业动力站,依然会采用这类结构的设计逻辑,规避直列或V型布局的轴向尺寸冗余问题。

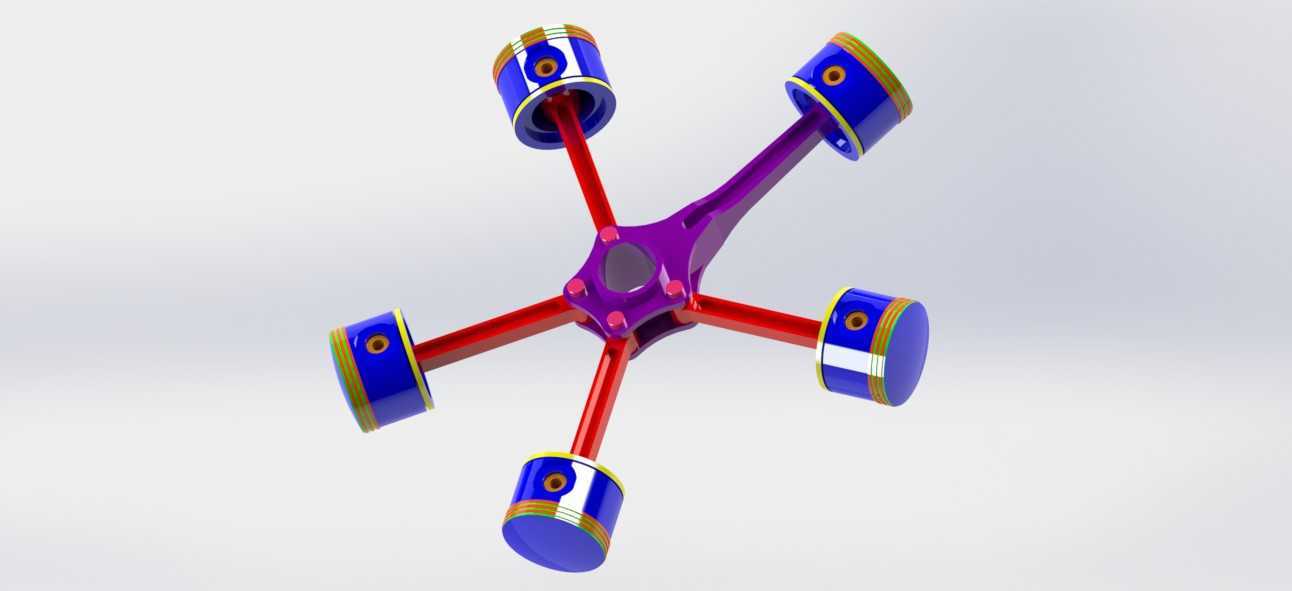

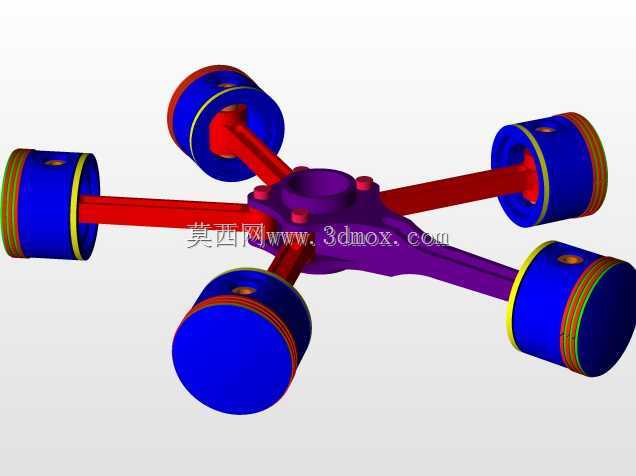

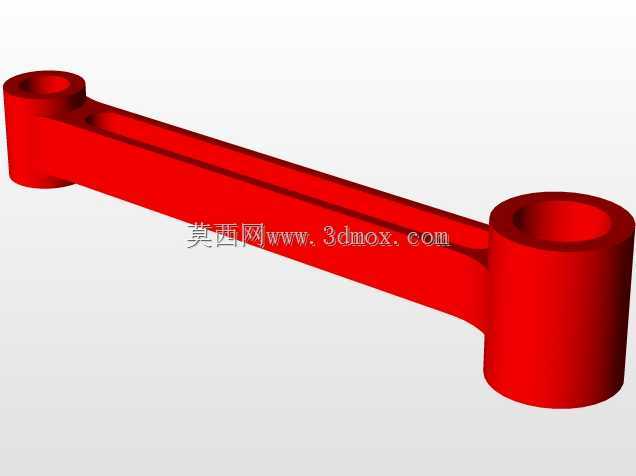

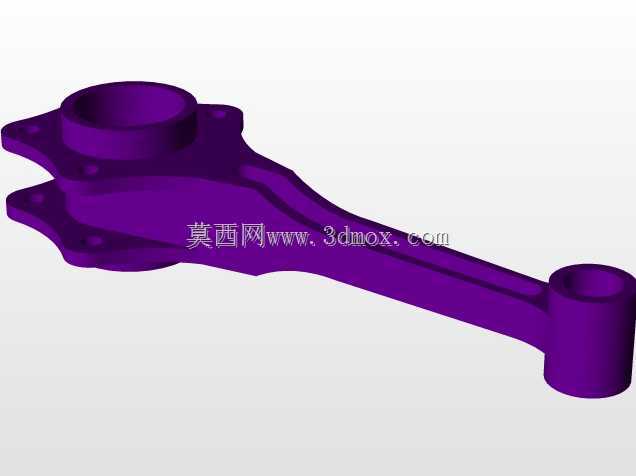

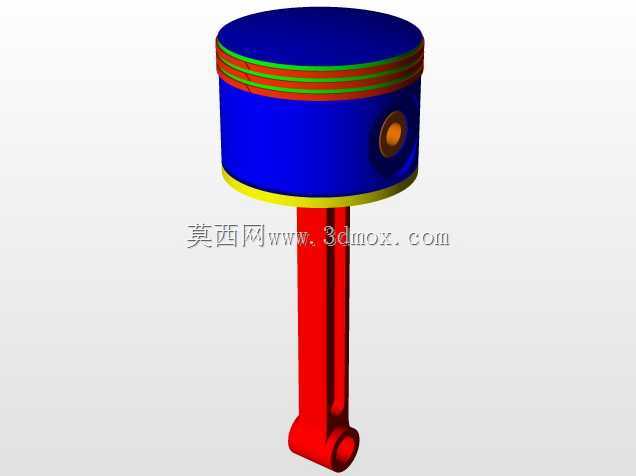

从实际功能实现来看,这套组件的核心是通过中心曲柄的回转运动,带动周向均匀分布的五组活塞连杆完成往复做功循环,周向等角度分布的活塞组能让各缸的做功冲程相互错开,大幅降低动力输出的扭矩波动,不需要额外加装大尺寸的飞轮储能结构就能获得更平顺的动力输出特性。设计过程中首先要确认的是中心曲柄的偏心距参数,这个数值直接决定了活塞的往复行程,需要和气缸的缸径参数匹配,才能保证预设的压缩比满足燃烧做功的需求;其次是连杆的两端铰接结构,和活塞销配合的小头端、和曲柄销配合的大头端都要预留足够的润滑通道,同时要做轻量化的结构优化,减少往复运动过程中的惯性力冲击,避免高转速工况下出现结构共振。

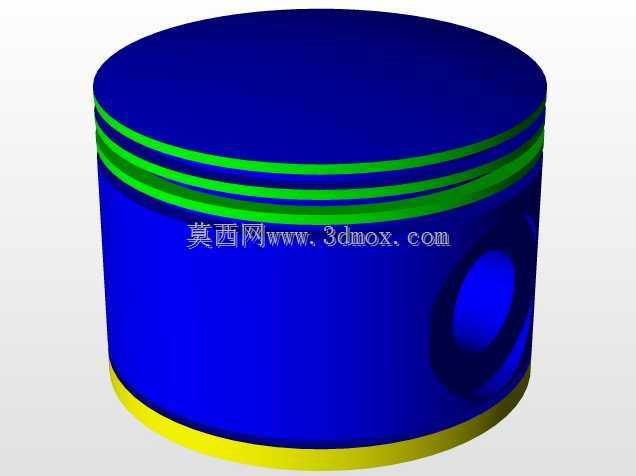

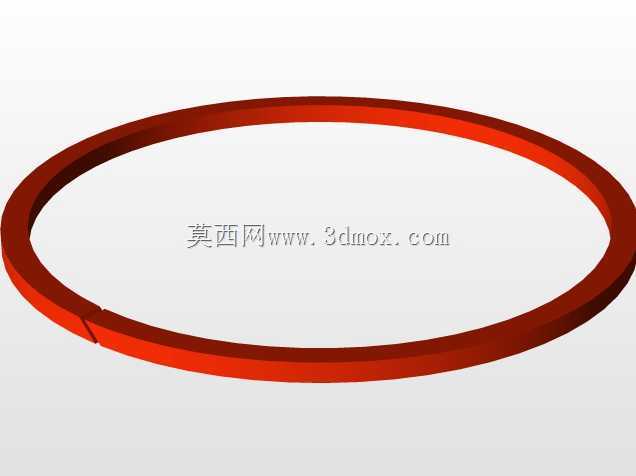

安装边界层面,这类径向排布的组件所有气缸都以中心曲柄轴为圆心向外辐射,整体外轮廓呈规则的正多边形,安装时只需要保证中心输出轴的同轴度,不需要像直列动力单元那样预留长条形的轴向安装空间,径向的安装固定点可以均匀分布在各气缸的外侧缸体位置,固定受力更均匀,能降低动力输出过程中对安装基座的振动冲击。需要注意的是,连杆和中心星形架的铰接配合间隙需要严格控制在公差范围内,间隙过大会导致往复运动过程中出现敲击异响,加速铰接部位的磨损,间隙过小则会在热机状态下出现卡滞,影响活塞的正常往复运动。活塞部分的环槽结构需要和活塞环的尺寸精准匹配,保证做功过程中的气密性,避免出现缸压泄漏导致动力输出不足的问题。和传统直列排布的活塞机构相比,这种径向结构的风冷散热条件更优,每个气缸的外侧都能直接和流通空气接触,不需要设计复杂的水冷夹套结构,能进一步降低动力单元的整体自重,在对自重要求严苛的轻型动力场景下优势十分明显。
- 上一篇:立方卫星喷口承载框架结构设计
- 下一篇:带化学闪光攻击载荷固定翼无人机结构设计
- 全部评论(0)
- 模板大小: 1.3 MB
- 售价:5金币
- 下载次数: 35
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 发动机
