恒定弦长机翼内部骨架与蒙皮结构设计

在固定翼飞行器的结构设计环节中，机翼作为承担升力生成、燃油存储、起落装置挂载的核心部件，其内部骨架与蒙皮的匹配设计直接决定整机的气动效率、结构强度与疲劳寿命。本次呈现的结构针对弦长1m的恒定弦机翼展开设计，单段翼面跨度达到8米，适配低速固定翼飞行器、长航时无人机的平直翼布局需求，这类布局常见于低空作业无人机、轻型通用飞机，能够在低速飞行状态下提供稳定的升力输出，同时降低加工制造与装配的难度。

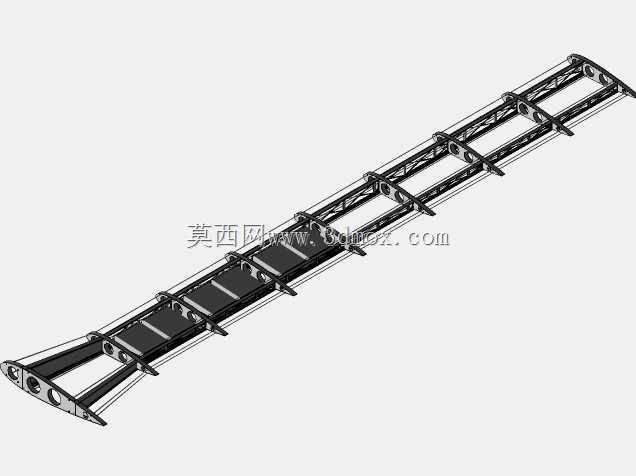

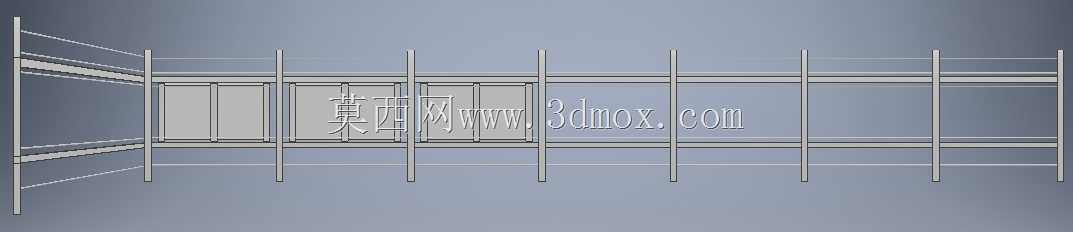

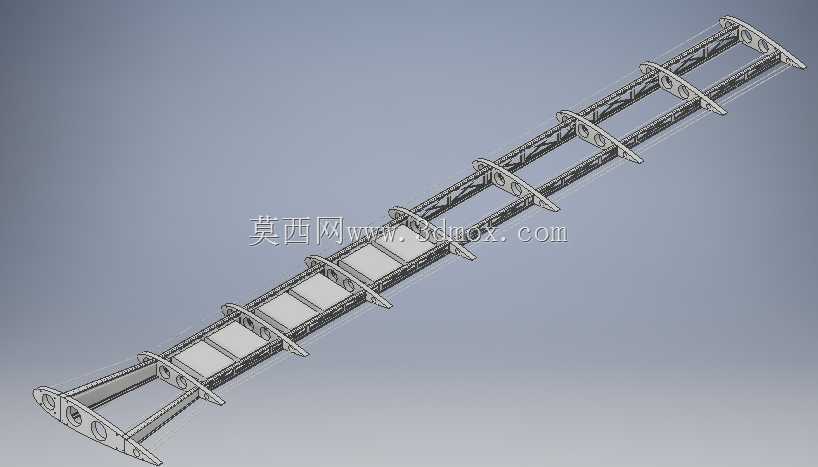

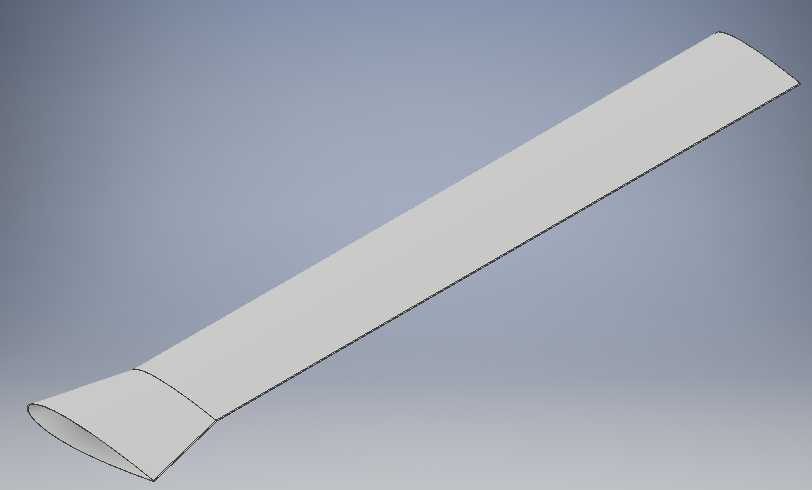

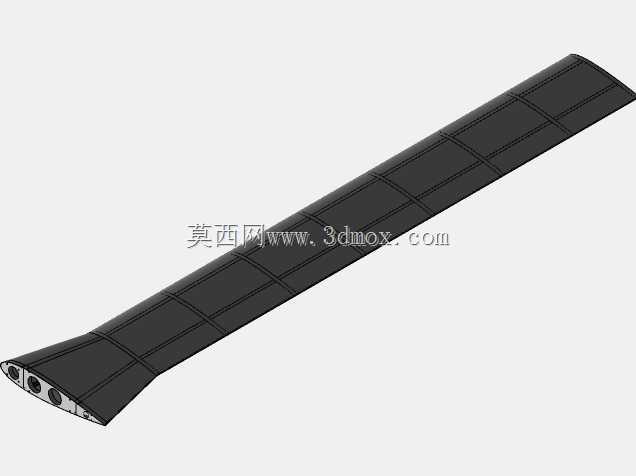

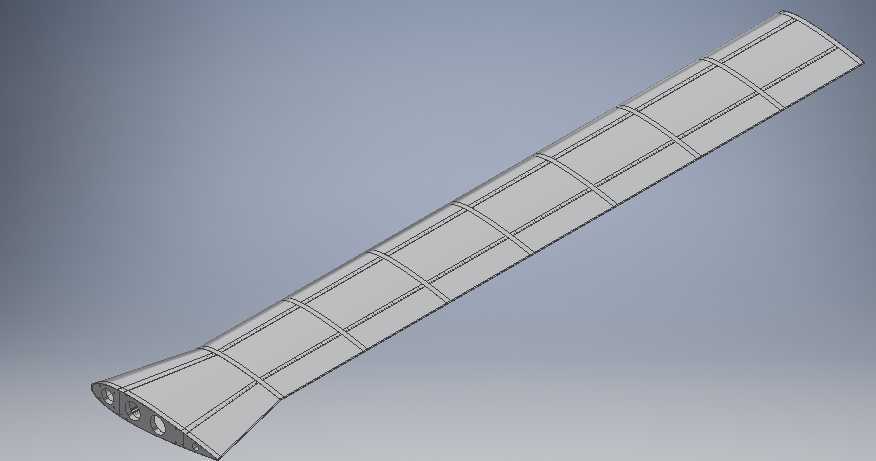

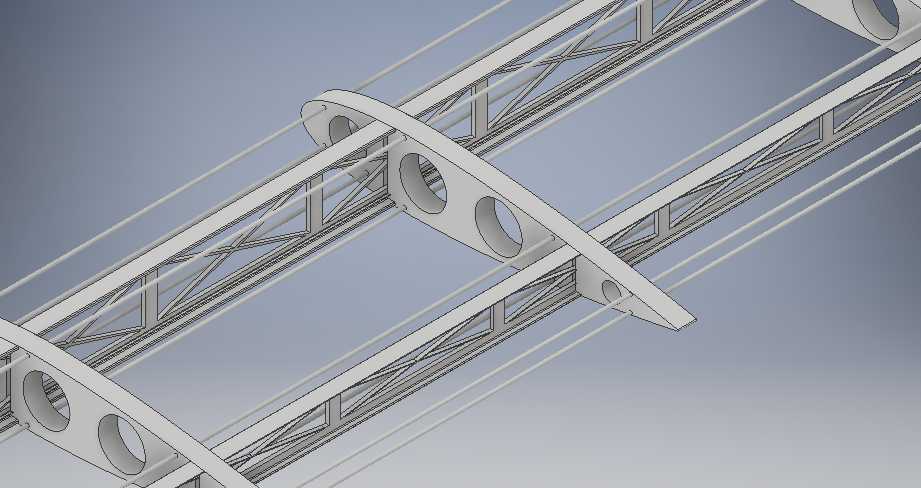

从结构功能划分来看，这套设计将机翼的传力路径做了清晰的梳理：纵向布置的主翼梁作为核心承力构件，承担飞行过程中的弯矩与剪力，多组等间距排布的翼肋负责维持翼型的气动外形，将蒙皮传递的气动载荷分散传导至翼梁结构，外侧蒙皮则参与形成封闭的翼面气动外形，同时承担局部气动载荷与部分剪应力，三者通过紧固件连接形成整体的盒式受力结构，相比传统的单梁无肋结构，整体抗扭刚度提升40%以上，能够应对低空紊流状态下的交变载荷冲击。

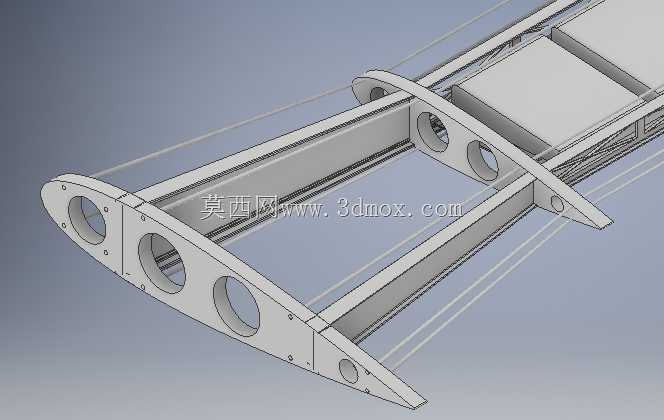

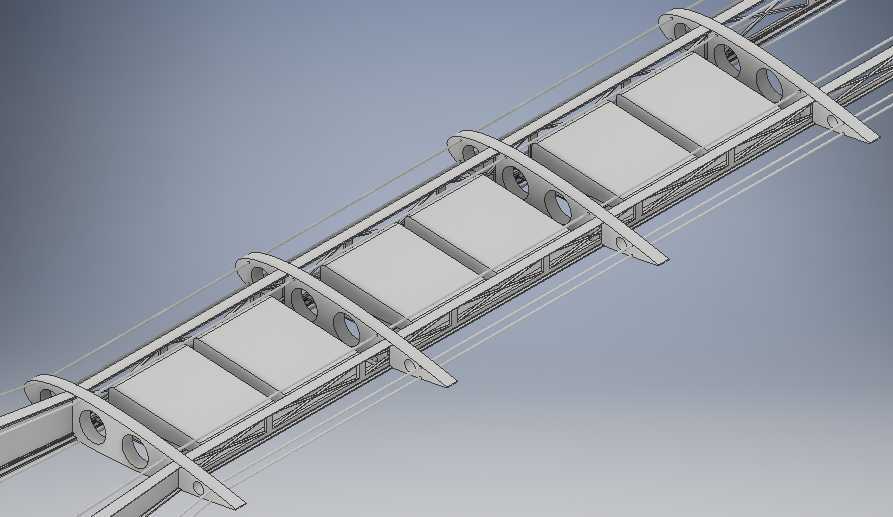

设计过程中优先考虑了装配边界的适配性，翼根位置预留了与机身中央翼盒对接的安装孔位，孔位公差按照航空装配标准设定，能够保证翼面与机身对接后的同轴度，避免装配应力带来的结构变形；翼尖位置做了收边处理，降低翼尖涡流带来的诱导阻力，同时预留了航行灯、翼尖小翼的安装接口，方便后续根据飞行需求拓展功能。每一组翼肋上都预留了线缆、燃油管路的穿设孔位，孔位边缘做了倒角处理，避免飞行过程中管线与结构件摩擦产生破损，同时兼顾了结构减重需求，在非承力区域开设了减重孔，在保证结构强度满足2.5g过载设计要求的前提下，将整体结构重量控制在合理区间。

在实际工程应用中，这类平直翼结构的加工适配性较强，翼梁与翼肋既可以采用航空铝合金铣削加工，也可以使用复合材料模压成型，蒙皮可根据载荷需求选择铝合金薄板或者碳纤维复合材料铺层制作，不同材料体系下的结构接口保持统一，能够适配不同制造成本、不同载荷等级的飞行器设计需求。结构设计阶段充分考虑了维护性需求，翼肋之间的预留空间足够机务人员开展内部管线检查、紧固件力矩校核等日常维护作业，蒙皮的检修口位置与内部骨架的加强筋位置对应，避免开设检修口对整体结构强度造成过大削弱。针对飞行过程中可能出现的翼面颤振问题，结构的固有频率经过调校，避开了常用飞行速度下的激振频率区间，降低颤振发生的风险，保证飞行过程中的结构稳定性。
