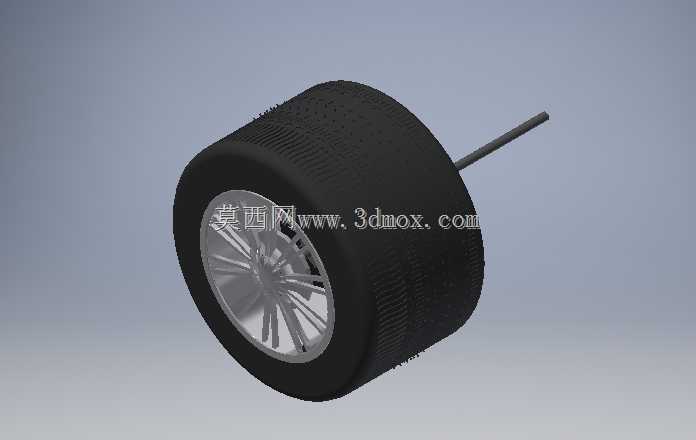

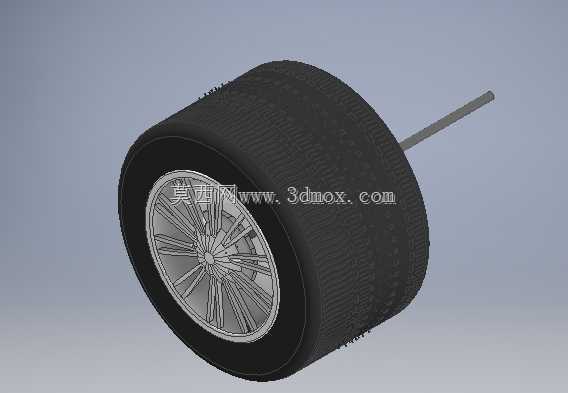

带制动结构辐条式车轮总成结构设计

　　在两轮机动车、低速电动代步车以及小型非道路作业车辆的行走系统设计中，车轮总成是直接关联行驶安全性、操控稳定性与通过性能的核心部件，这套带盘式制动结构的辐条式车轮设计，覆盖了行走承载、制动力传递、路面冲击缓冲三个核心功能维度，可直接适配小排量跨骑摩托、电动两轮车、轻型全地形车的前轮安装需求。从结构组成来看，整个总成分为橡胶轮胎、辐条式轮毂、制动盘、制动卡钳四个核心模块，各模块之间的连接边界经过反复校核，避免出现运动干涉与应力集中问题。轮胎部分采用带防滑胎齿的橡胶结构设计，胎面均匀分布的凸起胎齿能够在非铺装路面、湿滑路面提供足够的抓地力，胎体内部的帘布层结构在建模时预留了标准层级的厚度参数，能够匹配常规充气压力下的形变余量，

　　胎圈位置与轮辋的配合尺寸严格遵循行业通用安装标准，轮辋边缘的锁止凸台高度经过测算，能够保证轮胎在充气状态、高速转向以及紧急制动时不会出现脱圈风险。辐条式轮毂采用多根等距分布的金属辐条连接中心轮毂座与外圈轮辋，相比一体铸造的轮毂结构，这种辐条设计能够在保证整体结构强度的前提下降低簧下质量，提升行走系统的减震响应速度，辐条与轮辋、中心轮毂座的连接位置均做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，中心轮毂座预留了标准轴承安装位与轮轴穿装孔，安装孔的同轴度公差在建模时严格控制，能够保证车轮转动时的跳动量控制在合理区间，避免行驶过程中出现车轮摆振问题。集成在轮毂内侧的盘式制动系统，包含随轮毂同步转动的制动盘，

　　以及固定在转向节上的对置活塞制动卡钳，制动盘采用通风式结构设计，盘面预留了均匀分布的散热槽，能够在连续制动过程中快速导出摩擦产生的热量，避免制动热衰减导致的制动力下降问题，制动卡钳的安装位置经过运动干涉校核，在车轮全行程跳动、最大转向角度下都不会与辐条、轮辋发生剐蹭，卡钳活塞的推力方向与制动盘端面保持垂直，能够保证制动片均匀磨损，避免出现偏磨导致的制动抖动问题。从安装边界来看，整个车轮总成的轴向宽度、轮轴安装直径、制动盘安装节圆直径均参考主流小排量两轮车的通用参数设计，轮辋的宽度尺寸适配常规规格的充气轮胎，不需要对原车的转向节、前减震安装位做额外修改即可完成替换安装。在实际应用场景中，

　　这套车轮结构既可以满足城市铺装路面的日常行驶需求，胎面的防滑齿结构也能够应对砂石路、泥泞路等非铺装路面的通行要求，盘式制动结构相比传统鼓式制动拥有更好的制动线性与散热能力，在长下坡、频繁制动的使用场景下能够提供稳定可靠的制动力输出。设计过程中针对各部件的受力场景做了针对性的结构优化，比如辐条的截面形状采用变厚度设计，靠近轮毂座的位置厚度更大，能够承受起步、制动时的扭矩冲击，靠近轮辋的位置适当收窄，在保证强度的同时降低整体重量；制动盘与轮毂的连接采用浮动式连接结构，能够抵消制动过程中热胀冷缩产生的形变，避免制动盘出现翘曲变形；轮胎胎侧的厚度参数经过优化，既能够缓冲路面颠簸带来的冲击，也不会因为胎侧过软导致转向时出现过度形变影响操控精度。整个模型的各部件装配关系完全还原实际生产装配逻辑，所有配合面的公差设定都符合机械加工与装配的工艺要求，不存在无法实现的结构设计，能够直接作为结构设计参考、教学演示样例或者改装选型的参照依据，帮助结构设计人员快速完成行走系统的方案匹配与细节优化，减少前期方案设计阶段的重复建模工作量，也能够帮助选型人员直观了解车轮总成的结构组成与安装匹配尺寸，判断部件是否适配目标车型的安装空间。
