航空飞行器起落架支撑结构三维数模

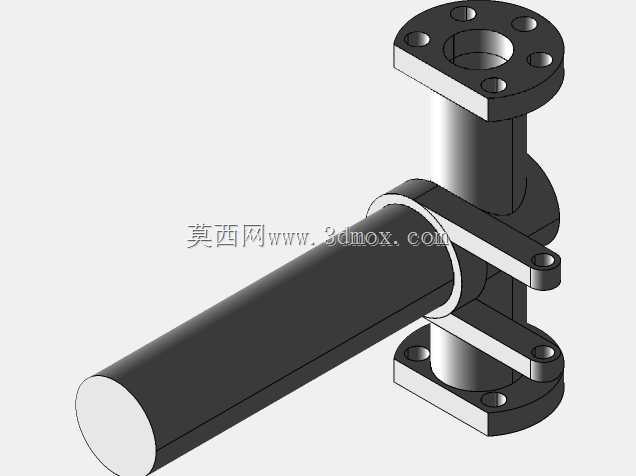

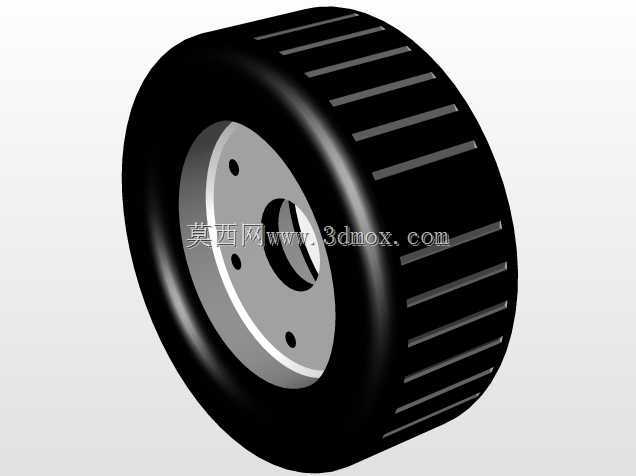

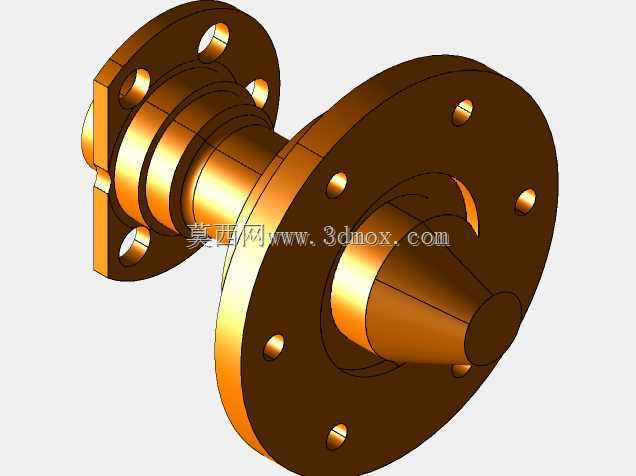

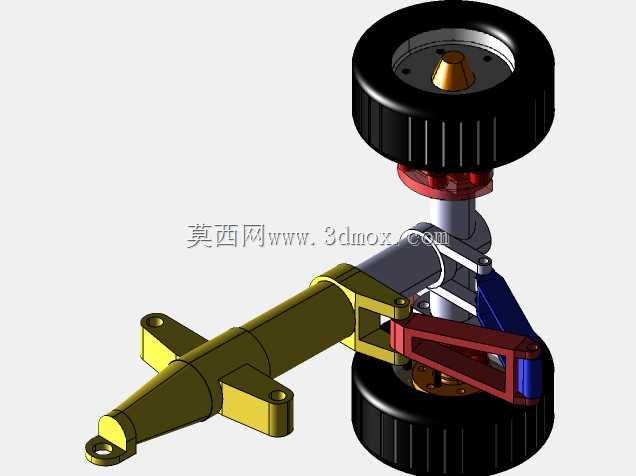

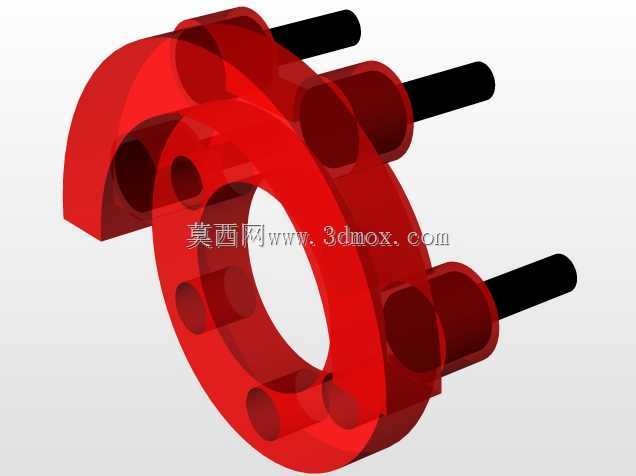

在民用及通用航空飞行器的地面滑跑、起降停靠阶段，起落架是承担整机载荷缓冲、地面支撑与滑跑导向的核心承力部件，本次呈现的结构件为起落架系统中连接主承力支柱与机身安装点的关键支撑组件，适配轻型固定翼飞行器的前三点式起落架布局需求。从实际工况出发，该结构的设计首先围绕载荷传递路径做拓扑优化，主承力轴采用变截面实心圆柱构型，靠近法兰安装端的轴径做加粗过渡，避免起降冲击载荷下的应力集中，轴身与安装耳片的衔接位置做了大圆角过渡处理，匹配航空铝合金锻件的加工工艺特性，减少铣削加工后的残余应力集中风险。上下两组法兰安装盘均采用六螺栓孔均布设计，法兰盘厚度根据单螺栓预紧力与挤压强度做匹配计算，安装端面预留0.2mm的精加工余量基准面，保证与机身对接框、缓冲支柱装配时的端面跳动公差控制在0.05mm以内，避免装配后出现附加弯矩影响支柱的缓冲行程。侧向伸出的两组安装耳片用于连接起落架收放作动筒与锁止机构，耳片孔内预设衬套安装位，孔位同轴度公差按照IT7级精度控制，保证作动筒推动支柱收放时无卡滞，耳片与主支柱的焊接（或整体锻造成型）位置做了加强筋过渡，能够承受收放过程中的侧向弯矩与着陆时的横向冲击载荷。从安装边界来看，主支柱的轴向长度根据起落架收放舱的内部净空尺寸做适配，法兰盘的外圆直径小于舱体开口的最小通过尺寸，保证维护拆卸时无需对周边机身结构做额外拆解，耳片的伸出长度避开了收放路径上的液压管路、线缆敷设通道，避免运动干涉。日常作业场景中，该结构除了承担垂直方向的着陆冲击载荷，还要承受滑跑过程中的侧向风载荷、转弯时的离心载荷，因此在建模阶段就对各连接位置的应力分布做了仿真校核，所有圆角、截面突变位置的应力值均控制在材料屈服强度的30%以内，预留足够的疲劳强度余量，满足飞行器数千架次起降的使用寿命要求。结构的所有安装孔位均做了统一的基准标注，既可以直接用于数模加工的编程参考，也能作为同类型起落架改型设计的基础构型，方便设计人员根据不同吨位的飞行器调整轴径、法兰盘尺寸与耳片位置，缩短航空部件的研发迭代周期。
