拓扑优化轻量化飞机轴承支架结构设计

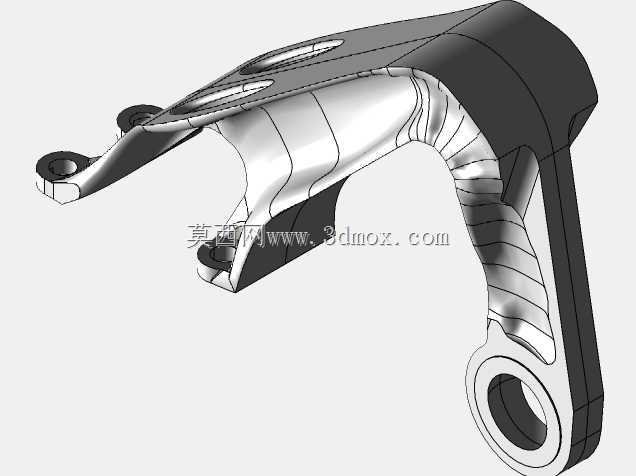

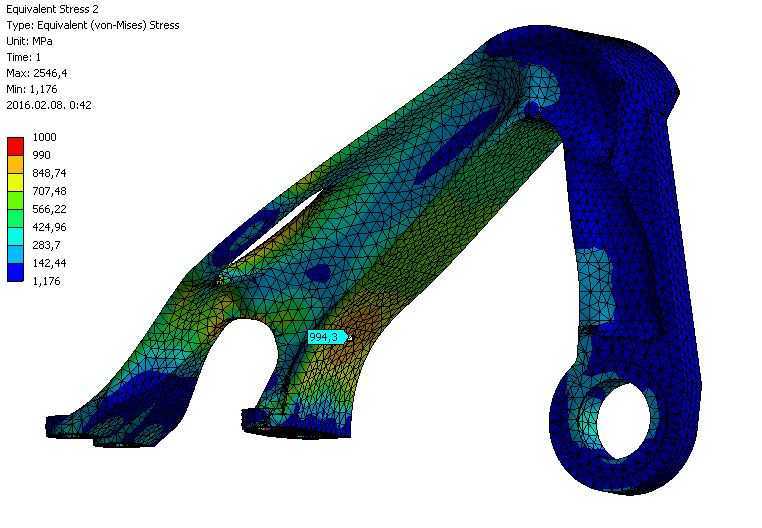

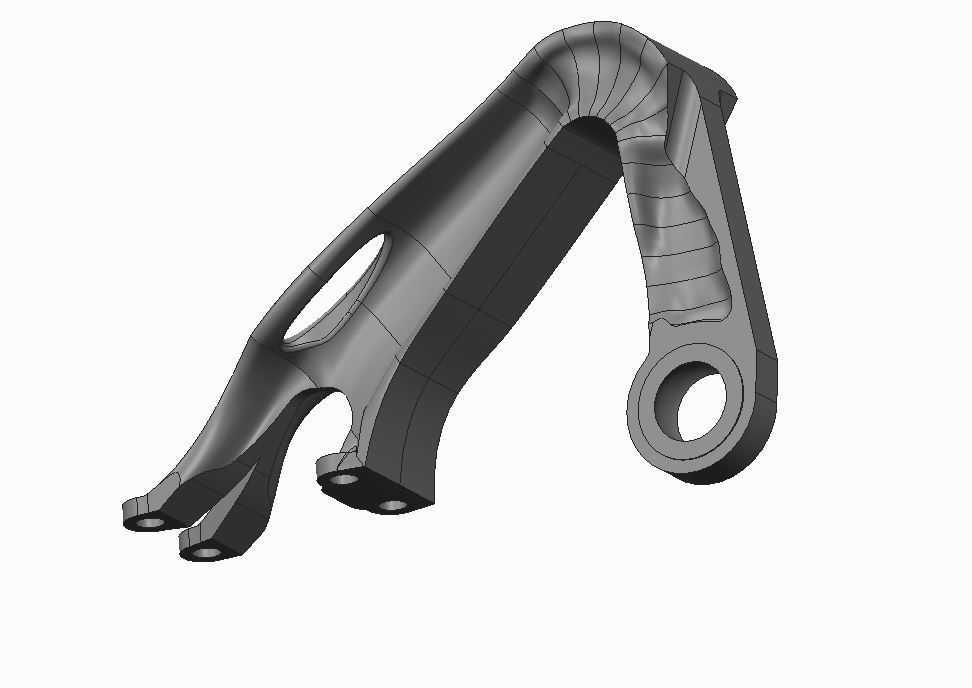

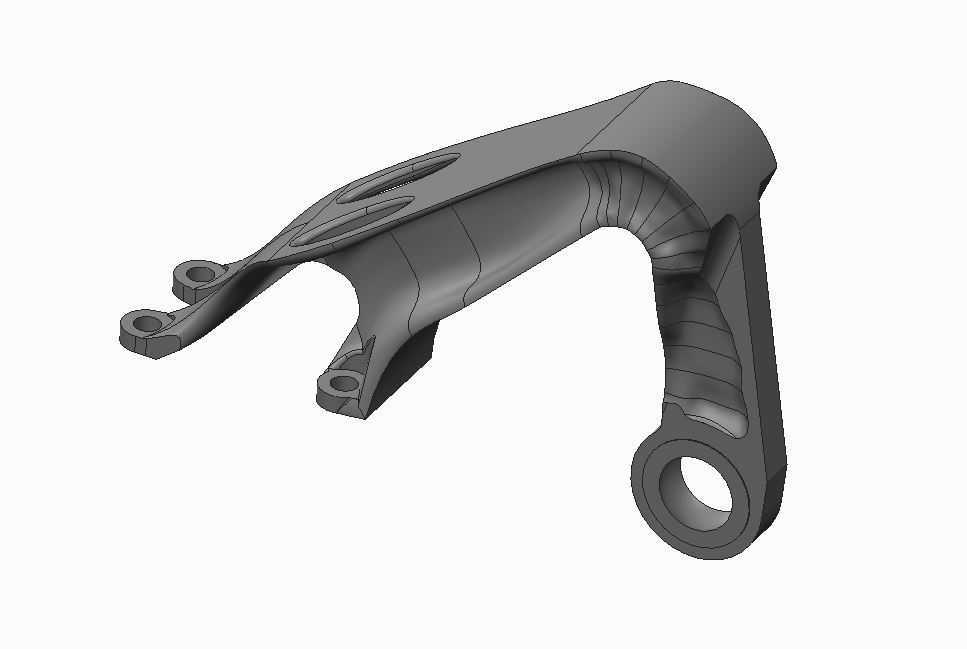

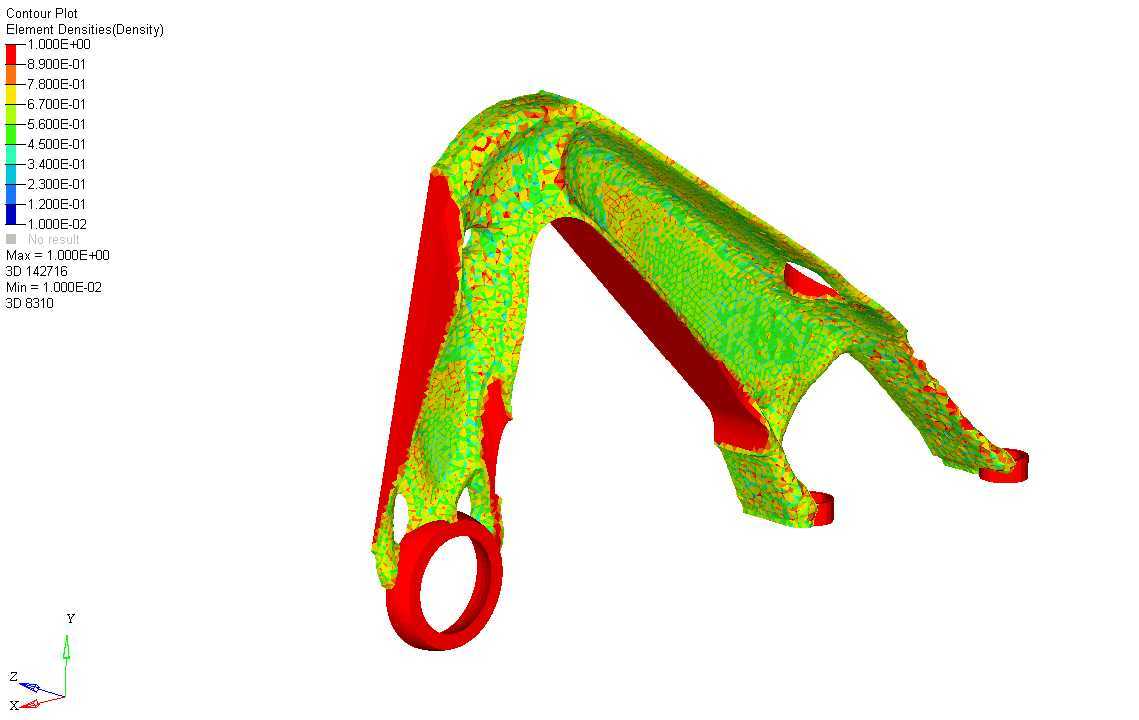

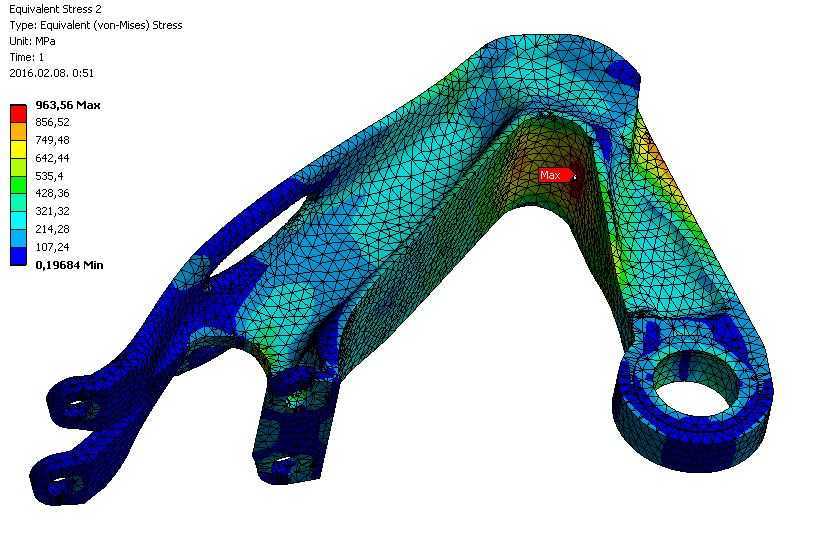

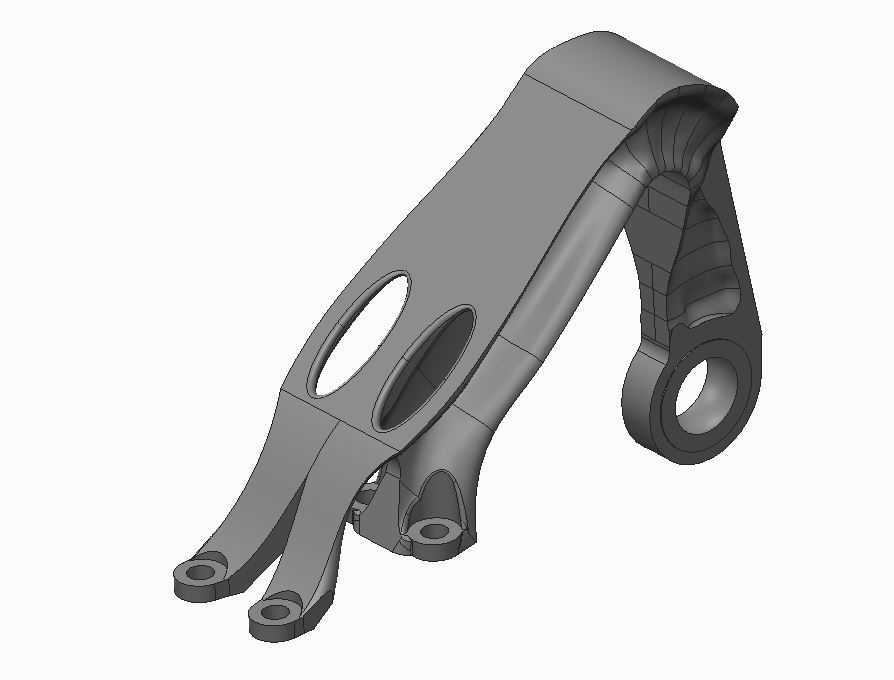

该承力支架作为飞机起落架与机体连接环节的核心承力构件，主要承担起降阶段的冲击载荷传递、飞行过程中的轴承定位约束功能，在实际装机场景中，需要同时满足交变载荷下的疲劳强度要求、严苛的重量控制指标，以及与周边连接结构的装配适配性。从结构设计逻辑来看，该支架采用拓扑优化方法完成构型迭代，在初始设计阶段先划定安装边界的不可设计区域：包含三个下端叉耳的安装孔位、上端轴承安装的环形配合面，这些区域需要严格匹配对应连接件的尺寸公差，保证装配时的同轴度与贴合面精度，其余区域作为可优化空间，以全工况下应力不超过材料许用值为约束条件，以最小化结构质量为目标进行材料分布迭代，最终得到的构型去除了所有非必要的冗余材料，在应力集中的转角区域做了平滑的圆弧过渡，避免锐角带来的应力突变风险。从应力分布结果来看，高应力区域主要集中在中部弯折的承力肋位置，这部分结构保留了足够的材料厚度以传递主载荷，而低应力区域则通过镂空、减薄的方式去除多余质量，最终实现了轻量化的设计目标。在实际安装适配性上，下端三个叉耳结构分别对应机体侧的三个铰接点，孔位的间距、端面的贴合度都严格遵循装机接口要求，上端的轴承安装孔需要与对应规格的轴承外圈形成过盈配合，孔壁的表面粗糙度、圆度公差都满足航空构件的装配要求，支架整体的外轮廓尺寸在设计时充分考虑了周边管路、结构件的布置间隙，避免装机后出现运动干涉。这类经过拓扑优化的承力支架，相比传统经验设计的铸钢支架，在保证同等承载能力的前提下大幅降低了自身重量，对于飞机减重、提升燃油效率有着实际的工程价值，设计过程中采用的有限元应力校核方法，也能提前预判结构的薄弱位置，在设计阶段就完成结构补强，减少后续试验迭代的成本。
