航空类小型转向尾轮结构设计

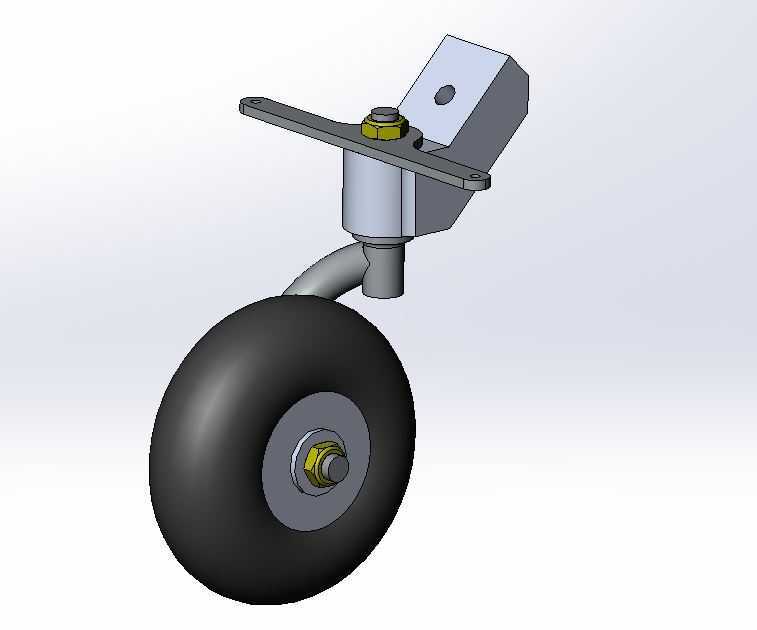

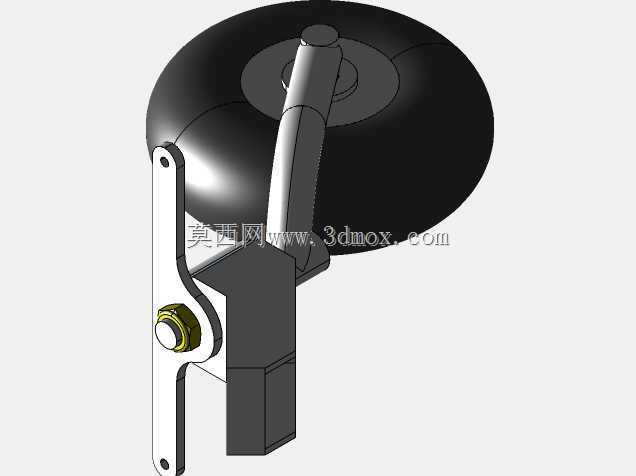

在小型飞行器地面移动、牵引转运的场景中，尾轮作为后支撑与转向执行部件，直接决定了地面滑行的操控灵活性与停靠稳定性，不少轻型实验类飞行器、缩比验证机的尾轮设计，往往需要兼顾安装适配性、转向自由度与承重冗余，避免地面转向时出现卡滞、侧倾甚至结构脱开的问题。这款尾轮的整体结构采用分体式装配逻辑，上部安装座为带安装孔的块状支座，搭配横向伸出的安装翼板，翼板上预留的通孔可直接通过紧固件与机身尾部的承力框架连接，安装座与下方轮架的衔接部位设置了回转结构，可实现绕垂直轴线的自由回转，满足地面滑行时的转向需求，转向部位的紧固件采用带防松结构的锁紧组件，避免长期震动工况下出现连接松动。轮架部分采用弯臂式承力结构，弧形过渡的臂体可分散地面传递的冲击载荷，避免应力集中在衔接焊缝或连接部位，臂体下端直接连接轮轴组件，轮轴处同样设置了防松锁紧结构，配合两侧的限位结构，保证滚轮转动时不会出现轴向窜动。滚轮部分采用实心橡胶材质的轮体，搭配金属材质的轮毂结构，橡胶轮体可在硬化地面、草坪跑道等不同场地提供足够的摩擦力，同时缓冲地面微小凸起带来的震动，轮毂与轮轴之间预留了转动间隙，保证轮体转动顺滑无卡滞。从安装边界来看，上部安装座的翼板间距、安装孔位可适配多数小型飞行器尾部的承力梁间距，整体垂向高度可根据机身尾部离地高度做小幅调整，轮体直径的选择兼顾了通过性与结构重量，不会因为轮体过大增加不必要的尾部重量，也不会因为轮体过小导致地面通过性不足，在小石子、轻微起伏的地面也能顺利通行。设计过程中，轮架的弯臂角度经过反复校核，保证转向时轮体不会与上部安装座、机身结构发生运动干涉，回转部位的阻尼设置适中，既不会因为阻尼过大导致转向沉重，也不会因为阻尼过小出现地面滑行时的摆振问题，整体结构没有多余的复杂部件，日常维护时仅需定期检查锁紧件的预紧力、轮体转动顺滑度即可，不需要复杂的保养工序，除了小型飞行器使用外，同结构的轮组也可适配小型牵引实验装置、轻型移动设备的尾部支撑转向场景，通过调整安装座的连接形式，就能快速适配不同的安装基体。
