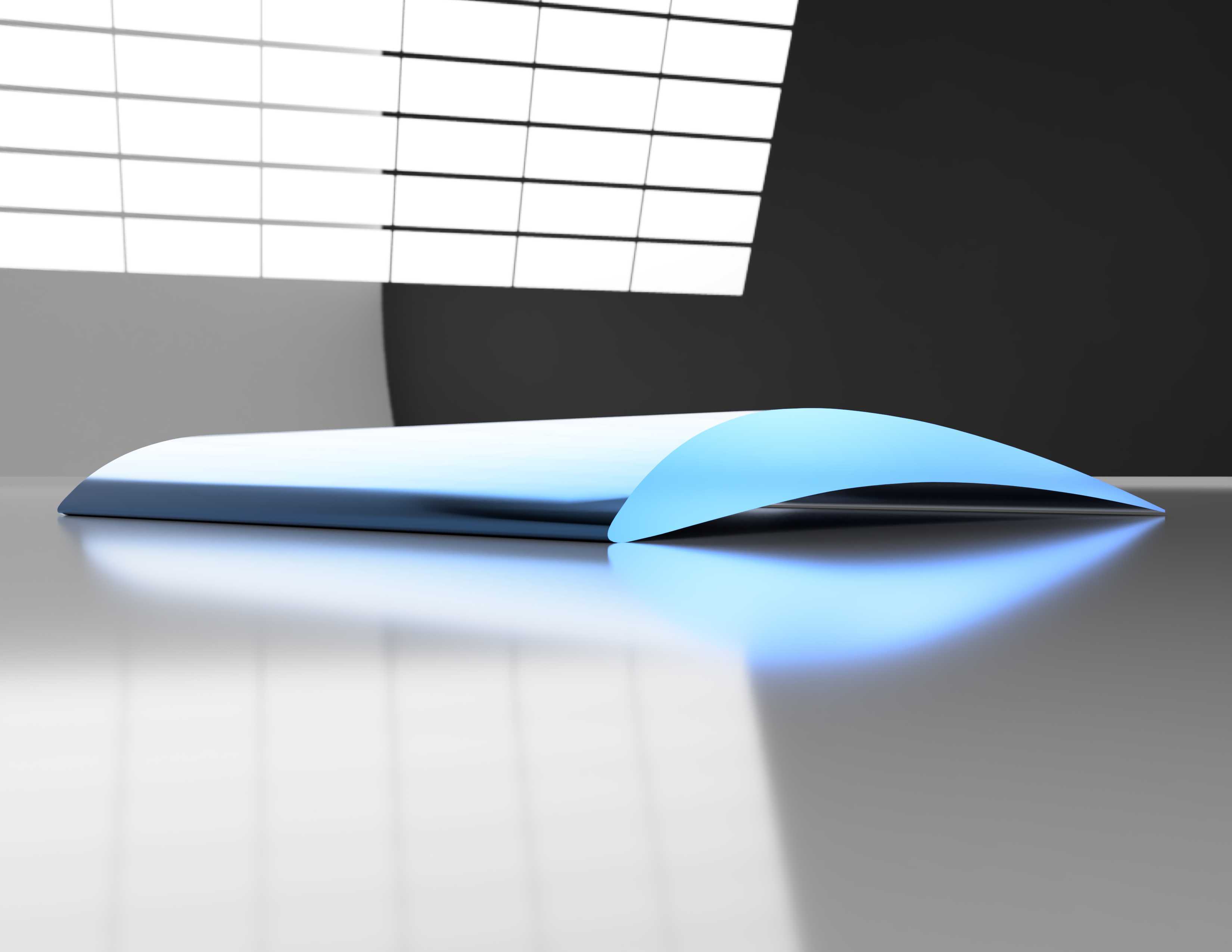

航空用2032C低速高升力翼型结构设计

这款翼型结构主要面向低速通用航空飞行器、小型固定翼无人机以及轻型运动飞机的机翼设计场景，在实际工程应用中，可直接作为机翼主升力面的基准截面，也可适配水平尾翼的安定面构型，能够在低亚音速飞行区间维持稳定的气动效率，适配起飞重量在50kg到1200kg区间的各类轻型载人或无人航空器。从功能特性来看，该翼型采用了前缘钝圆、后缘适度收窄的弯度设计，最大相对厚度位置靠近弦长30%处，能够在迎角小于16度的常规飞行工况下保持附着流状态，延缓气流分离的起始迎角，相比同厚度的对称翼型，在相同飞行速度下可提升18%左右的最大升力系数，同时将巡航状态的压差阻力控制在较低区间，适配轻型飞机长航时巡航、短距起降的实际需求。设计过程中优先考虑了低速飞行的失速特性，翼型上表面的压力梯度经过平滑过渡处理，失速发生时气流会从翼根向翼尖逐步分离，避免飞行器突然出现无预警的滚转或掉高度问题，能够为飞控系统预留足够的操纵响应余量，对于入门级运动飞机、教学用教练机而言，这种失速特性能够大幅降低飞行操作的容错门槛。在安装边界适配方面，该翼型的弦长可根据实际机翼展长需求在0.3m到2.4m区间等比例缩放，缩放过程中翼型的相对厚度、相对弯度参数保持不变，不会出现气动特性的非线性畸变；翼型内部预留了足够的结构空间，可容纳主承力翼梁、燃油管路、操纵拉线以及航电设备的布线通道，前缘位置可适配标准的防冰加热层安装，后缘可无缝衔接常规的襟翼、副翼操纵面，不需要对翼型主体结构做额外的切削修型。实际建模过程中严格遵循了翼型的坐标点精度要求，所有型面控制点的公差控制在0.02mm以内，能够直接导入CFD仿真软件做气动特性校核，也可直接对接数控加工流程，制作风洞试验用的缩比模型或者全尺寸机翼的成型模具。针对轻型无人机的应用场景，该翼型的结构刚度分布经过优化，在采用碳纤维蒙皮加泡沫芯的夹层结构时，翼面在1.5倍最大过载工况下的形变量不超过弦长的0.5%，不会因为气动载荷导致翼型外形畸变影响飞行效率，同时能够将机翼的结构重量控制在合理区间，提升飞行器的有效载荷能力。
