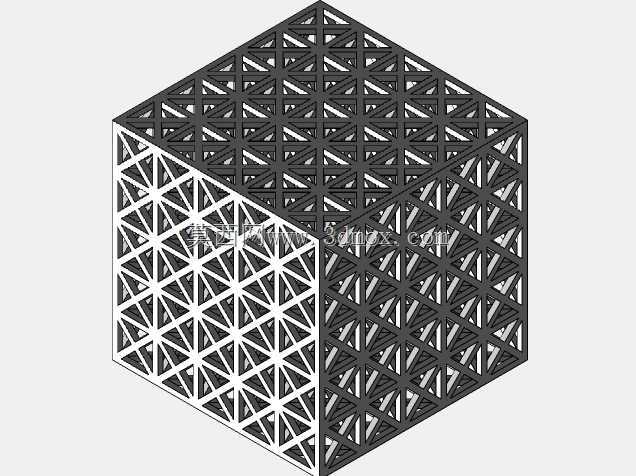

斜杆方格镂空立方晶格多孔结构

这类斜杆方格构型的立方晶格结构，目前在轻量化承载构件、缓冲吸能部件、换热流道载体等场景应用十分广泛，区别于实体块状结构，其通过周期性排布的斜向支撑杆件构建空间受力体系，在同等用料占比下可获得更优的比强度与比刚度表现。从设计逻辑来看，该结构以正立方体为单元胞边界，每个单元内部通过斜杆连接立方体的对角顶点，相邻单元的杆件在节点位置完全共节点融合，避免了拼接位置的应力集中问题，整体成型后为规整的立方块形态，外表面可看到连续的三角形镂空网格，内部杆件沿空间三个正交方向的对角面延伸，受力时可将外部载荷沿多根斜杆分散传递，避免局部应力过载。在实际工程应用中，这类结构常作为填充芯材嵌入到外壳构件内部，比如航空航天领域的非主承力夹层构件、轨道交通装备的内饰缓冲层、工业机械手的小臂轻量化段，都可通过调整晶格的杆件直径、单元胞尺寸来匹配不同的刚度与重量要求；在换热设备领域，该结构的连续镂空通道可让流体在内部形成多向扰流，提升换热效率，同时自身的立体支撑结构可直接作为换热芯的支撑骨架，无需额外添加支撑构件。设计这类结构时，首先要确定整体的安装边界尺寸，根据安装空间的长宽高确定晶格阵列的单元数量，再根据承载要求计算单根斜杆的截面直径，需要注意杆件与外轮廓连接位置的过渡处理，避免杆件与外板连接位置出现截面突变，在受冲击载荷时容易出现断裂失效；另外要考虑加工工艺的适配性，如果采用增材制造工艺加工，需要调整杆件的最小直径满足打印工艺的成型精度要求，同时镂空的孔隙尺寸要满足粉末排出的需求，避免打印完成后内部残留未熔融的粉末影响结构重量与力学性能。该结构的整体外形为规则正六面体，六个外端面均为平整的网格面，可直接与外部连接板通过粘接、焊接或者螺栓连接的方式固定，安装时不需要额外加工复杂的配合面，适配性较强；在缓冲吸能场景下，斜杆在受到冲击载荷时会逐层发生塑性变形，吸收冲击能量，相比蜂窝结构其多向受力的特性让它在承受斜向冲击时也能保持稳定的吸能表现，不会出现侧向失稳的问题。
