波纹结构柔性弯曲管路参数化设计

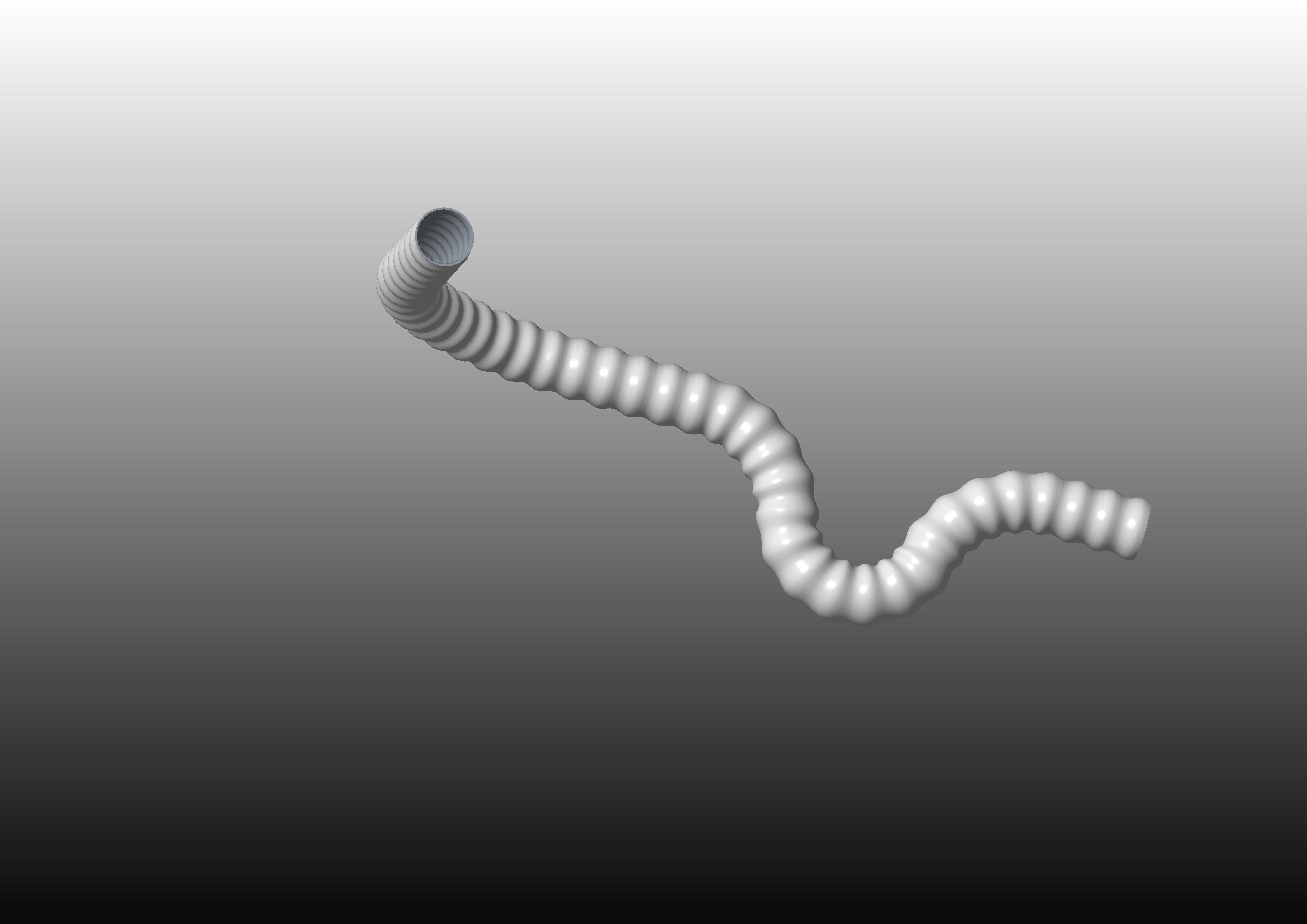

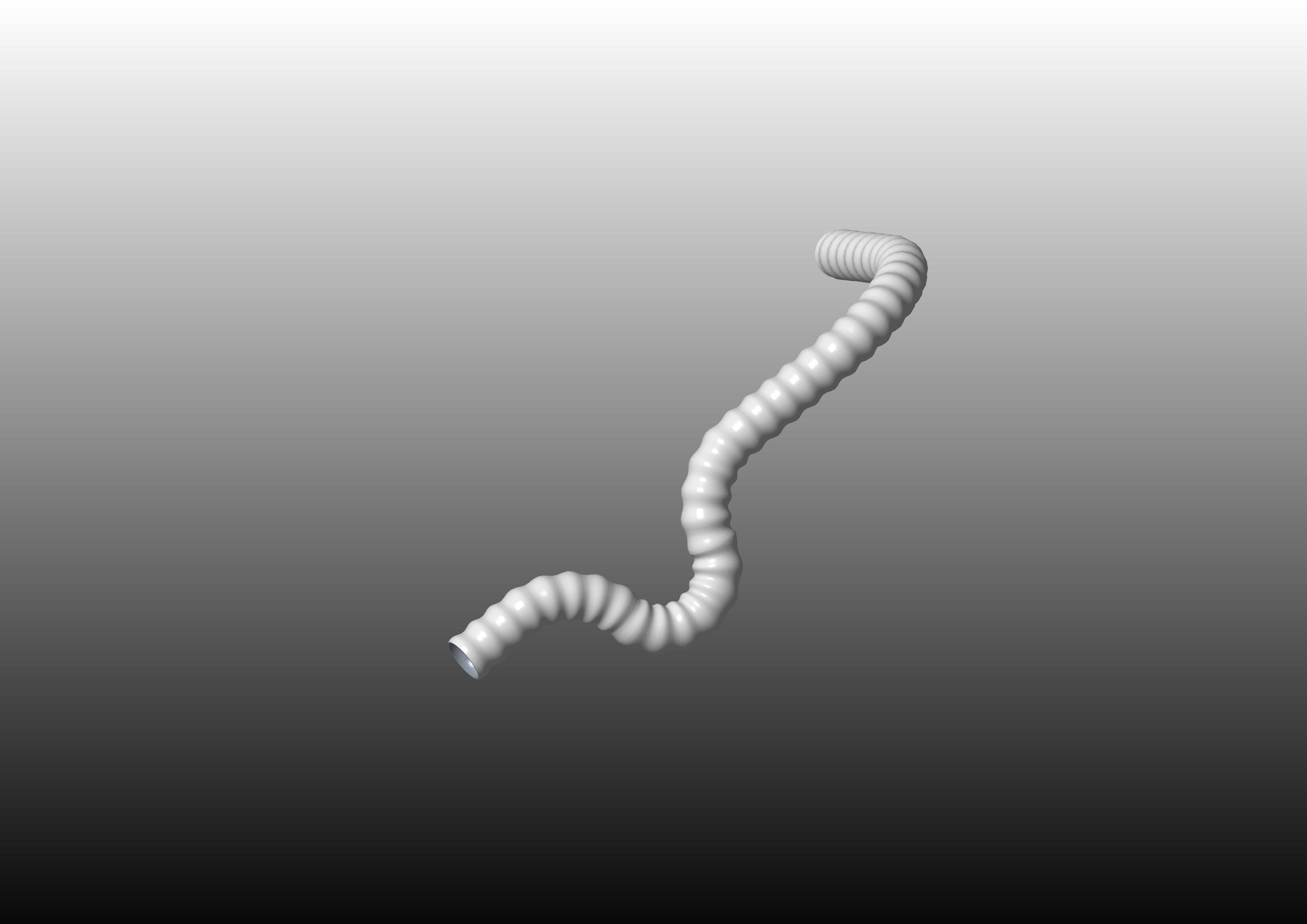

这类带连续波纹结构的柔性弯管，在流体输送系统里承担着补偿安装误差、吸收设备运行振动、适配多向弯曲布局的核心作用，常见于气动回路、低压给排水、小型设备通风除尘、医用流体输送等场景，相比硬管连接，它能在有限安装空间内完成复杂走向的管路排布，不需要额外定制多段弯头拼接，大幅降低现场装配的调整难度。设计这类管件时，首先要明确管路的最小弯曲半径边界，波纹段的节距、壁厚直接决定了管件的可弯曲角度，节距过小会导致弯曲时波纹互相挤压产生应力集中，节距过大则会让管件柔性不足，无法适配小半径转弯需求；建模时通过方程式驱动波纹的螺旋走向与弯曲路径，能保证每一段波纹的壁厚均匀一致，避免局部壁厚过薄导致承压能力不足，或是壁厚过厚让管件失去应有的弯曲韧性。从安装适配性来看，这类柔性弯管两端通常预留直段接口，接口尺寸匹配常规硬管的外径公差，安装时不需要额外制作过渡接头，可直接通过卡箍、快插接头完成连接，安装边界不受管路轴向偏移、角度偏差的限制，在设备运行产生持续振动的场景下，波纹结构能将振动能量分散到每一段波纹形变上，避免管路连接处因为长期振动出现松脱、渗漏的问题。实际选型应用时，需要根据输送介质的特性调整波纹的材质参数，若输送带有轻微腐蚀性的流体，需要在建模时预留内壁涂层的厚度空间，若用于通风除尘场景，则可以适当加大波纹的节距，降低风阻同时减少粉尘在波纹缝隙内的堆积。建模过程中通过参数化方程式控制弯曲路径的曲率变化，能快速调整弯管的整体走向，适配不同设备的管路布局需求，不需要重新逐段绘制波纹特征，大幅提升同类型不同走向管件的建模效率，同时能保证所有规格的管件波纹结构参数统一，方便后续开模或批量加工时的工艺参数复用。
