火箭硬件配套安装连接支架结构

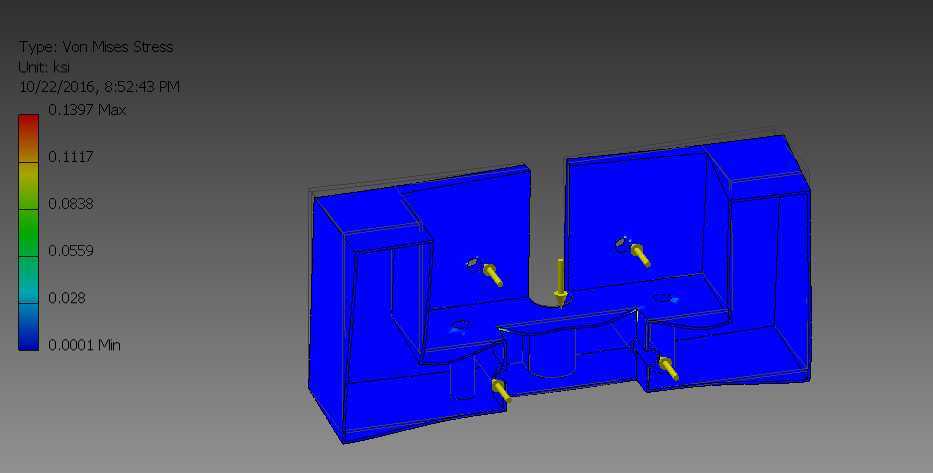

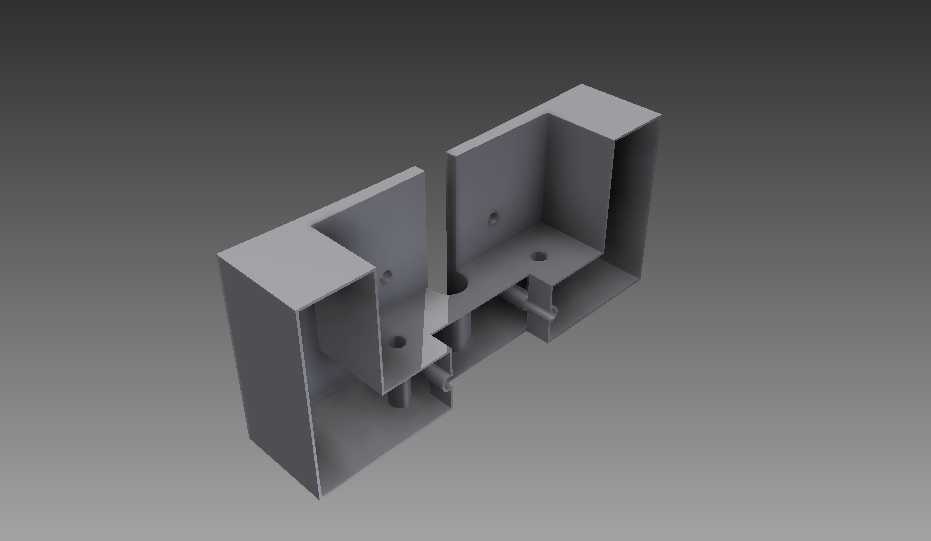

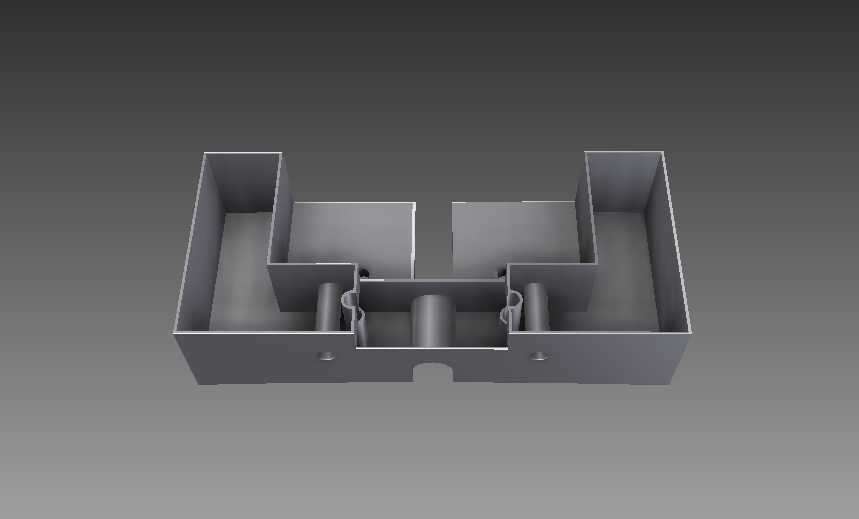

这款支架结构主要面向航天火箭配套组件的安装固定场景，在箭体内部的管线排布、小型功能模块挂载环节承担核心连接作用，需要在有限的安装空间内同时满足多组件的定位固定需求，同时适配箭体发射过程中的振动、过载工况，避免连接失效影响整体设备运行。从结构设计来看，整体采用双侧槽腔对称布局，两侧的立板槽位可直接卡入对应安装基面的预制定位凸台，无需额外设计复杂的转接件即可完成初步定位，降低现场装配的对位难度。中间的连接腹板上预留了多个不同孔径的安装孔位，其中大孔径通孔用于贯穿主固定螺栓，承担主要的承重载荷，小孔径孔位则用于辅助定位销穿入，限制支架在安装面的横向窜动，同时腹板上延伸出的短柱凸台可直接承托待固定的小型功能模块，减少模块与支架之间的间隙，避免振动过程中出现磕碰磨损。设计过程中优先考虑了安装边界的适配性，整体外轮廓的方正结构可直接嵌入箭体内壁的预留安装槽，两侧槽腔的深度经过反复校核，既保证卡入基面后的咬合长度满足抗剪强度要求，又不会因为槽深过大占用过多内部安装空间，给周边管线排布留出足够余量。结构的壁厚分布遵循载荷传递路径优化，立板与腹板衔接位置做了自然的厚度过渡，避免应力集中在转角位置，在长期受振动载荷的工况下减少疲劳开裂的风险。实际使用时，操作人员可先将支架卡入预设安装位，穿入定位销完成临时固定，再依次锁紧主固定螺栓，之后将待安装的功能模块对准腹板上的凸台与孔位，通过紧固件完成模块与支架的连接，整个装配流程无需特殊工装，适配箭体总装环节的高效作业要求。结构的表面没有多余的凸起设计，所有棱边都做了微小的倒角处理，既避免装配过程中划伤操作人员或周边线缆，也不会在气流扰动场景下产生多余的风阻影响。从承重特性来看，整体结构的质量控制在较低区间，在满足结构强度的前提下尽可能去除非承载区域的材料，符合航天设备轻量化的设计要求，同时承重载荷的传递路径直接从安装孔位传递到两侧立板，再分散到整个安装基面，不会出现局部载荷过大导致的结构变形。
