拓扑优化轻量化金属安装支架结构设计

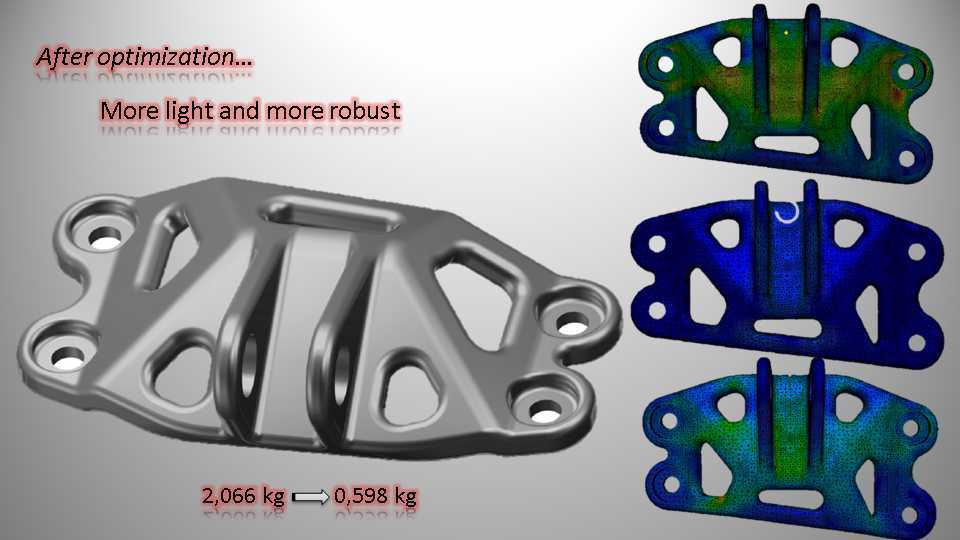

这类轻量化支架多应用于对自重载荷敏感的装备安装场景，比如移动作业设备的机载部件固定、新能源载具的附属件安装、航空航天次级结构的支撑连接，核心作用是在两个装配界面之间传递载荷，同时尽可能降低自身重量，减少整机的无效载荷占比。从结构设计逻辑来看，该支架采用了典型的拓扑优化设计思路，先基于初始安装边界的载荷工况，通过有限元迭代去除非传力路径上的冗余材料，最终保留的筋条布局完全贴合主应力走向，在保证整体刚度与强度冗余的前提下，实现了重量的大幅降低，从优化前后的重量对比能看出，材料利用率得到了极大提升，避免了传统等厚支架存在的材料冗余问题。从安装边界来看，支架四角设置了同轴度精度较高的安装通孔，孔位周边做了局部加厚的凸台结构，避免螺栓锁紧时局部应力集中导致的结构变形，中间区域的镂空结构既避开了装配时的干涉空间，也为后续的管线排布预留了穿行空间，不会与周边相邻部件产生运动干涉。实际使用过程中，这类支架需要承受多方向的复合载荷，包括垂直方向的静载荷、设备运行时产生的振动交变载荷、偶尔出现的侧向冲击载荷，优化后的筋条布局能将各个方向的载荷顺畅传递到四个安装点，不会出现局部应力集中导致的疲劳断裂问题。外形轮廓上，支架所有的棱边都做了圆角过渡处理，既避免了加工过程中的应力集中，也减少了安装操作时的锐边划伤风险，整体壁厚均匀，适合采用精密铸造或者金属3D打印工艺成型，成型后不需要做过多的二次机加工就能满足装配精度要求。和传统的铣削加工支架相比，这种优化后的结构不需要从整块坯料上去除大量材料，加工过程的材料损耗更低，同时自身重量的降低也能减少装备运行过程中的能耗，对于移动类装备来说，每一处结构件的减重累积起来，就能带来可观的能效提升。在结构验证阶段，这类支架需要通过多工况的静力学仿真、模态仿真以及疲劳寿命仿真，确保在额定载荷下的变形量在允许范围内，不会因为自身变形导致被支撑部件的安装精度超差，同时固有频率避开设备运行的振动频率区间，避免运行过程中产生共振问题。
