小型飞机前起落架扭力杆结构设计

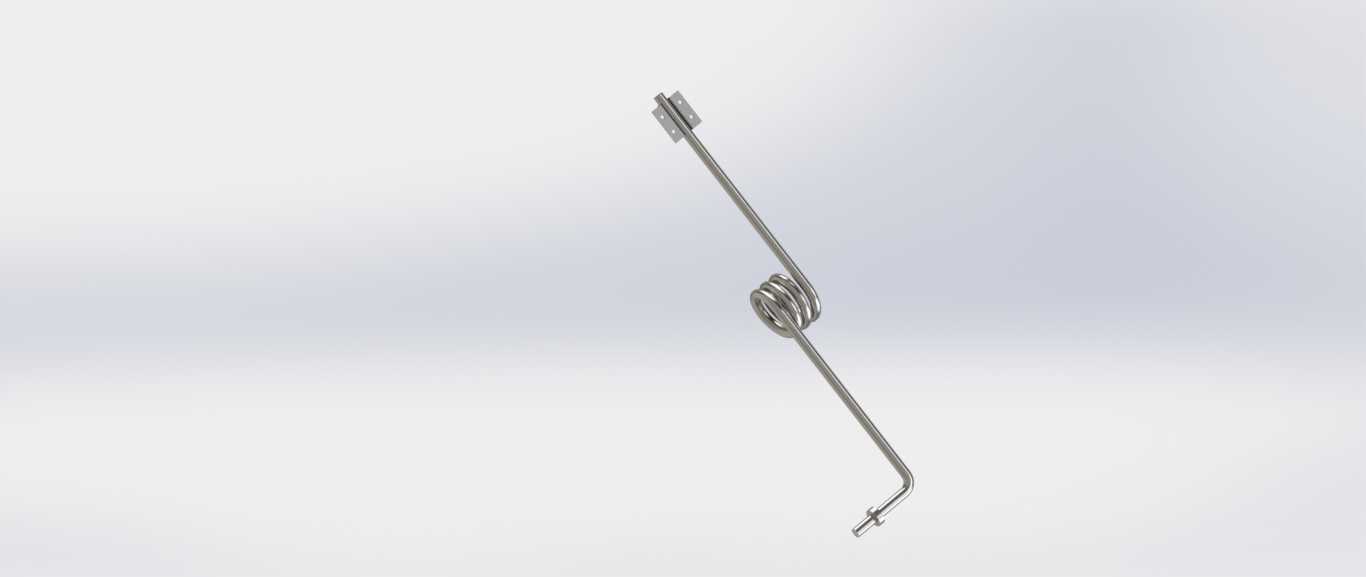

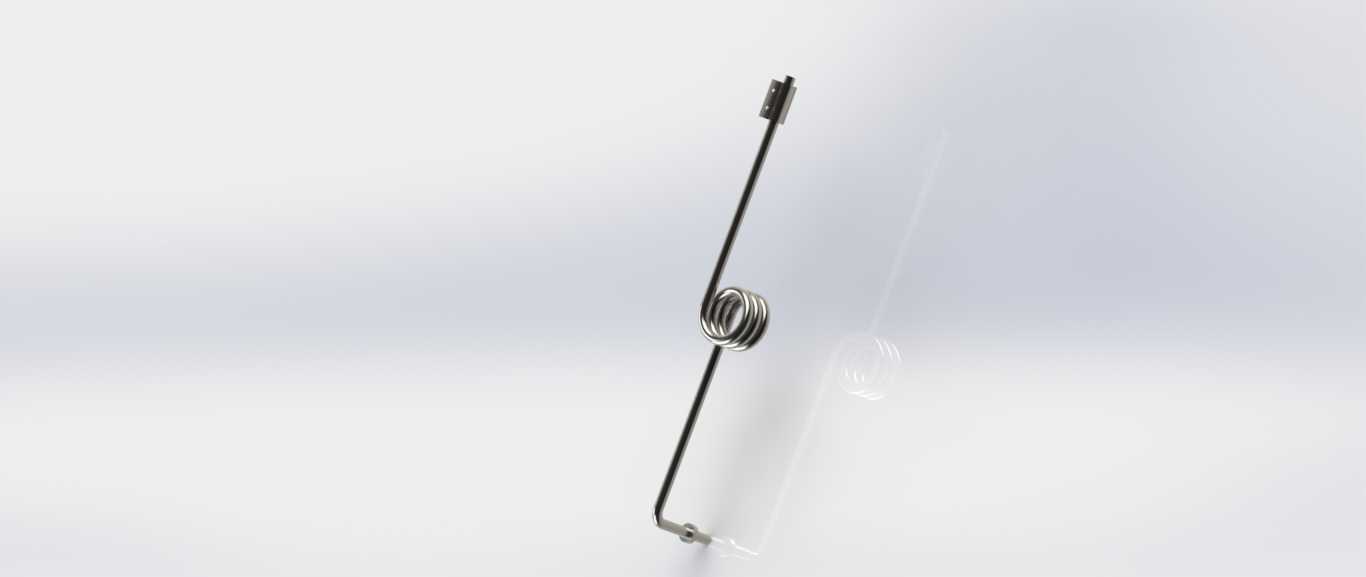

在轻型固定翼飞机的起降系统设计中，前起落架承担着地面滑跑阶段的方向稳定、冲击缓冲以及停机支撑的核心作用，本次呈现的扭力杆式前起落架构件，是适配小型单发轻型飞机的典型承力结构。从实际应用场景来看，这类结构多用于最大起飞重量在1吨以内的轻型运动飞机、初级教练机，在跑道滑跑时承接机身前部载荷，配合主起落架完成着陆冲击的能量耗散，同时在地面转向操作时传递转向力矩，保证前轮偏转的同步性与回正力矩稳定。

从功能特性上看，该构件集成了扭力传递与弹性复位的双重作用，中部的螺旋扭转弹簧段是核心功能区，当飞机在不平整道面滑跑产生前轮偏转冲击时，弹簧段可通过扭转变形吸收瞬时冲击载荷，避免刚性连接导致的结构应力集中，同时在转向动作完成后提供回正力矩，保证滑跑方向的稳定性。两端的安装接头分别对应前轮转向节与机身承力隔框的安装接口，上端的扁平接头通过螺栓与机身前部的起落架安装座贴合固定，下端的弯折轴段直接插入前轮叉的安装孔位，配合锁紧销完成轴向定位，安装边界上需保证上端安装面与机身纵轴的垂直度误差不超过0.2度，避免装配后出现前轮偏磨的问题。

设计思路上，该结构摒弃了复杂的油气缓冲与独立扭力臂结构，采用一体化弹性杆身设计，大幅减少了零件数量，降低了小型飞机的维护成本与结构重量。杆身主体采用高强度弹簧钢材质，经过调质处理后兼顾韧性与抗疲劳性能，螺旋弹簧段的圈数、簧丝直径与杆身直径经过匹配计算，可满足垂直方向3倍过载的着陆冲击要求，同时扭转刚度适配轻型飞机的地面转向力矩需求，避免刚度过大导致的转向沉重，或是刚度过小导致的高速滑跑方向发散。外形尺寸上，杆身总长度适配轻型飞机前机身的安装空间，弹簧段的外径控制在合理区间，避免与周边的航电管线、前轮收放机构产生运动干涉，下端弯折段的角度经过反复校核，保证前轮在最大偏转角度下，杆身不会与机身蒙皮发生剐蹭。

在实际装机验证中，这类结构的疲劳寿命需满足至少1000次起降循环的要求，弹簧段的表面需经过喷丸处理提升抗疲劳性能，两端安装接头的接触面需做粗糙度控制，保证螺栓连接的预紧力稳定，不会在长期振动下出现松脱。相较于复杂的大型客机起落架结构，这种轻量化的弹性扭力杆起落架更适配小型通用航空飞机的使用需求，在保证结构强度的前提下最大化压缩了结构重量，同时降低了生产加工的难度，无需复杂的精密加工设备即可完成制造，非常适合小型通用飞机的批量生产与改装使用。
