Airen径向与直列式两款汽油发动机结构

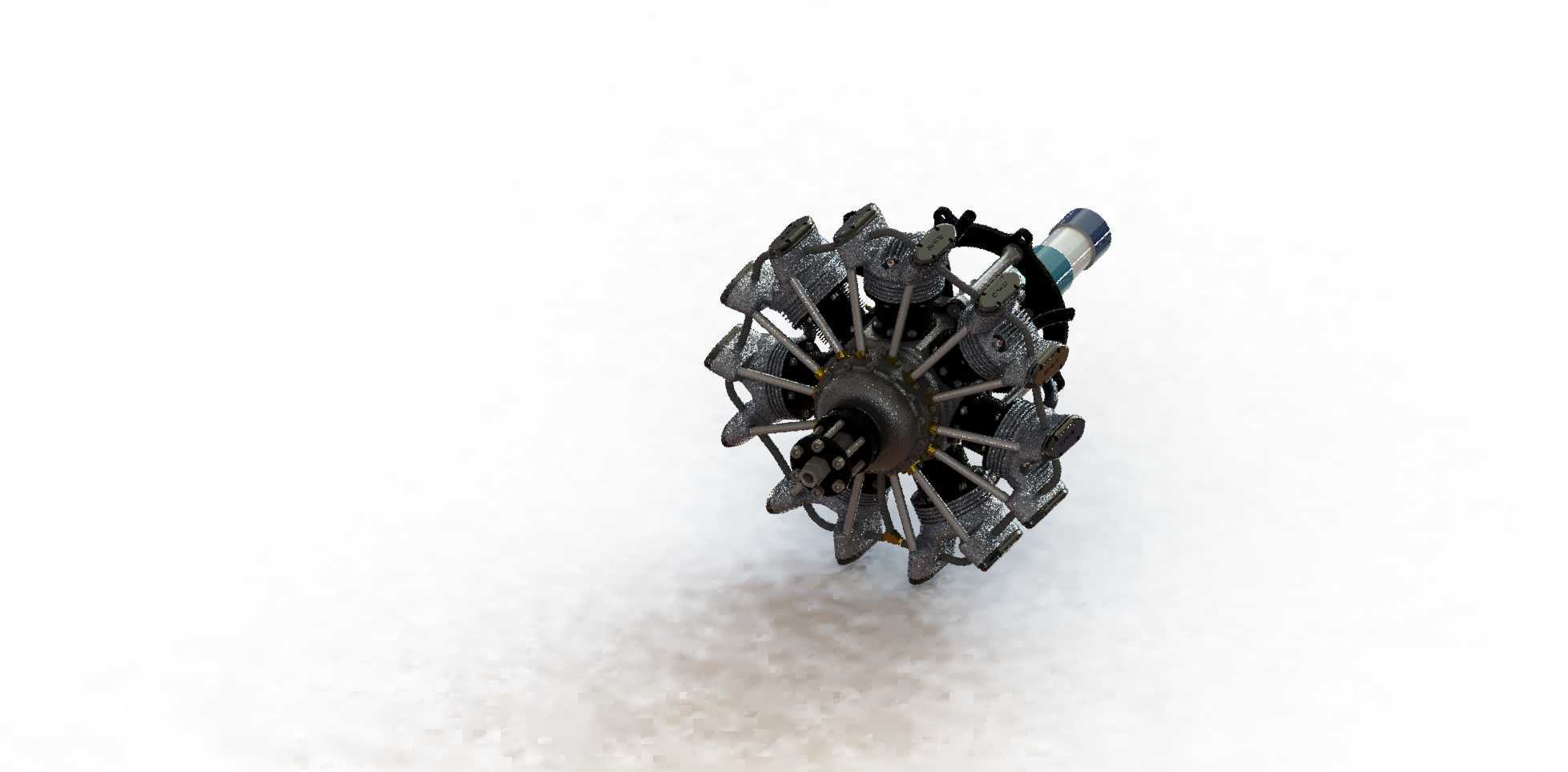

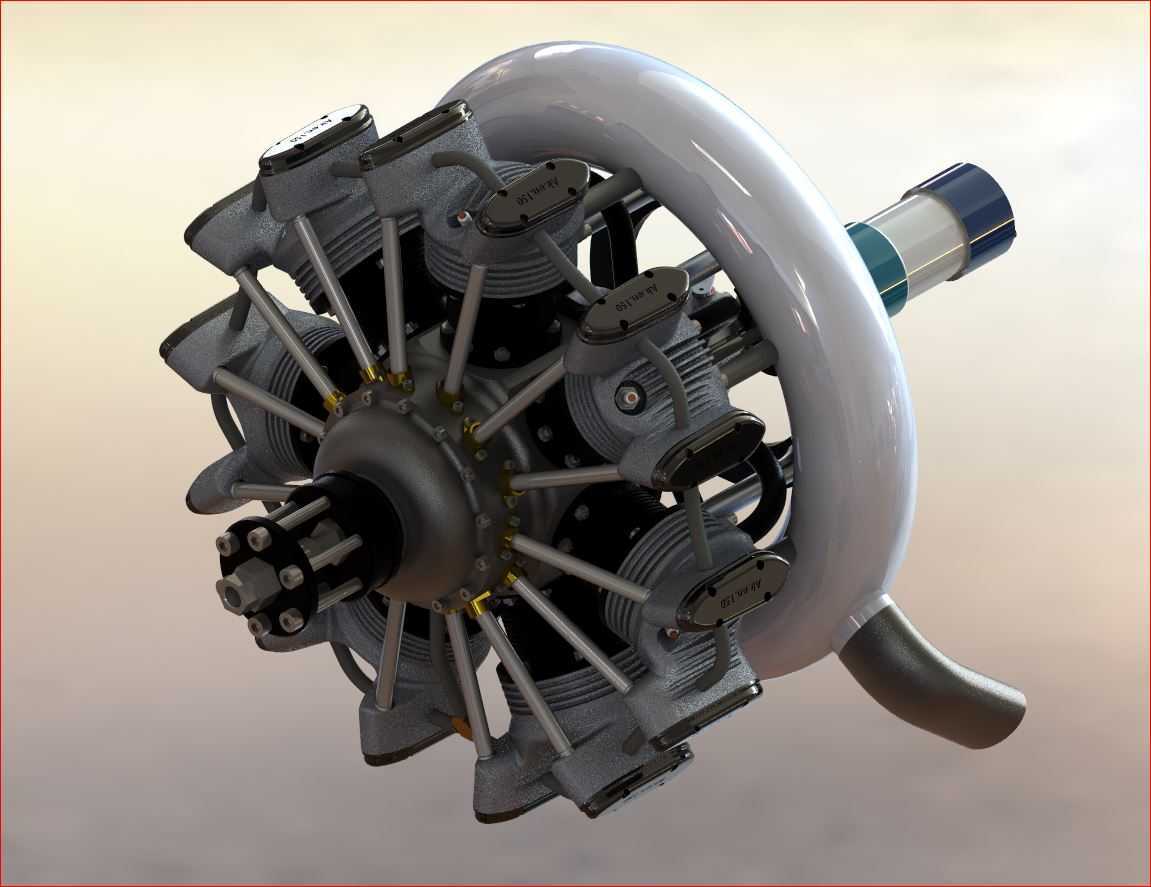

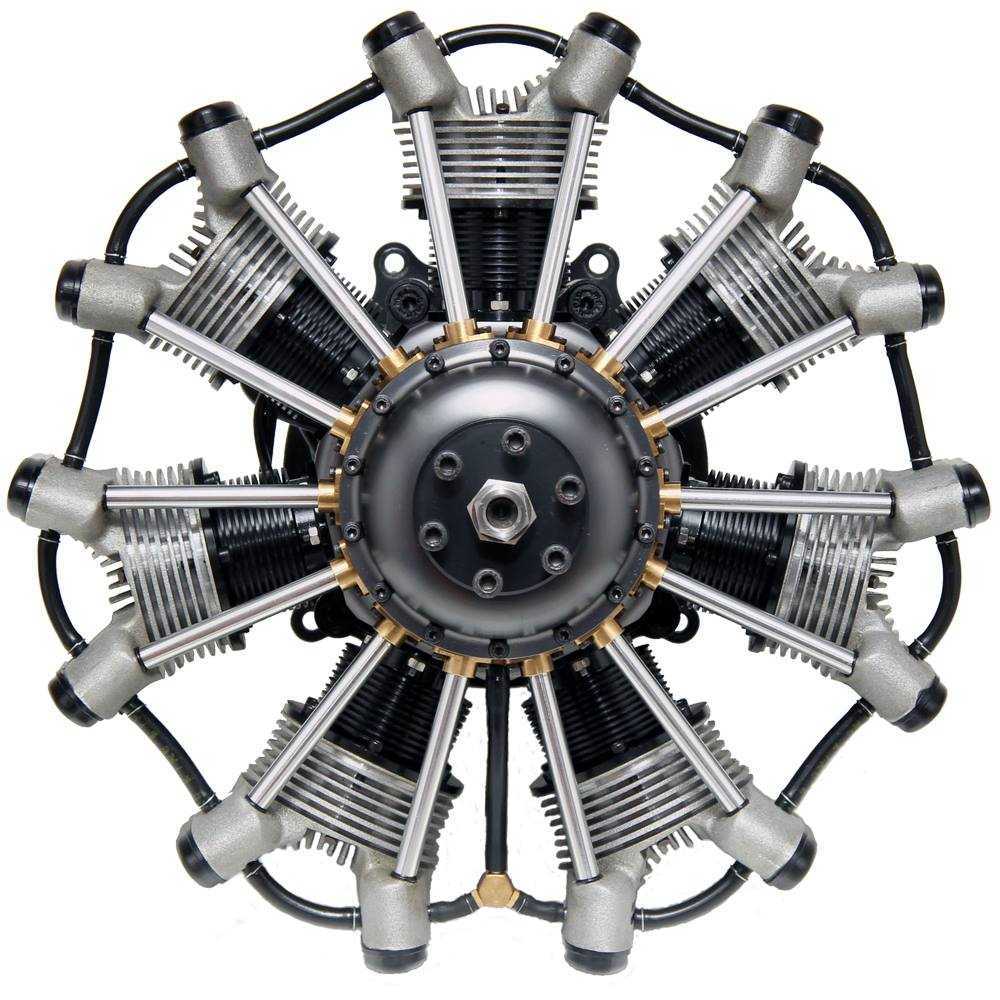

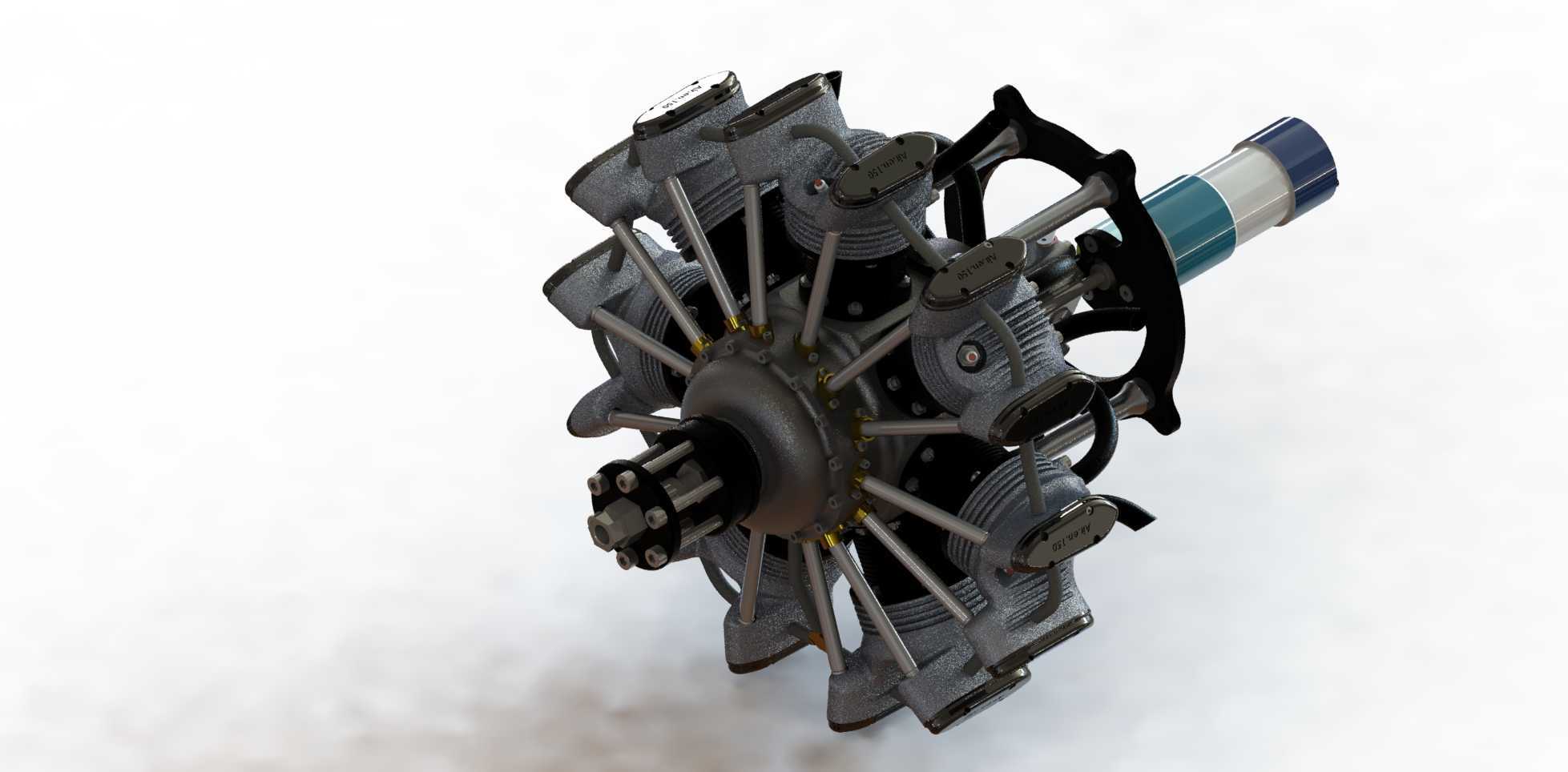

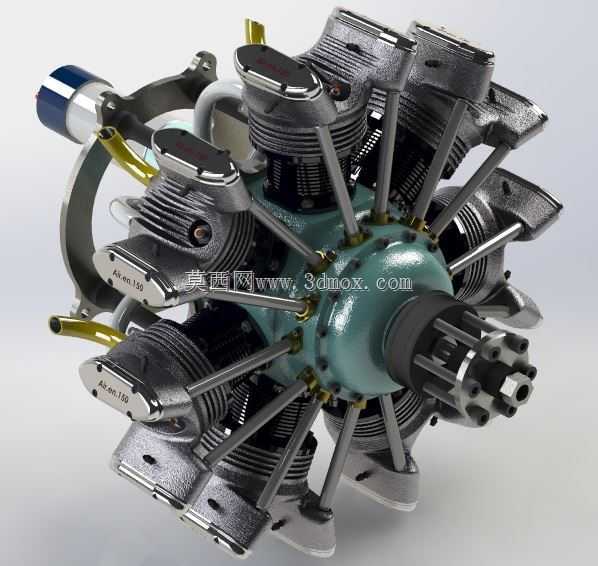

径向发动机的星型缸体布局，最早在航空动力领域得到广泛应用，其紧凑的圆周排布方式能在有限的机头径向空间内布置更多气缸，单圈排布即可实现7缸的动力输出，相比同排量直列机型大幅缩短轴向尺寸，搭配风冷散热结构时，每个气缸都能直接接触迎面气流，无需复杂的水冷管路布局，早期轻型通航飞机、小型特种作业动力设备常采用这类结构。本次呈现的两款发动机结构，覆盖了径向7缸4T 150cc与直列4缸112CC两种主流小排量汽油动力构型，可分别适配不同安装空间的动力需求场景。

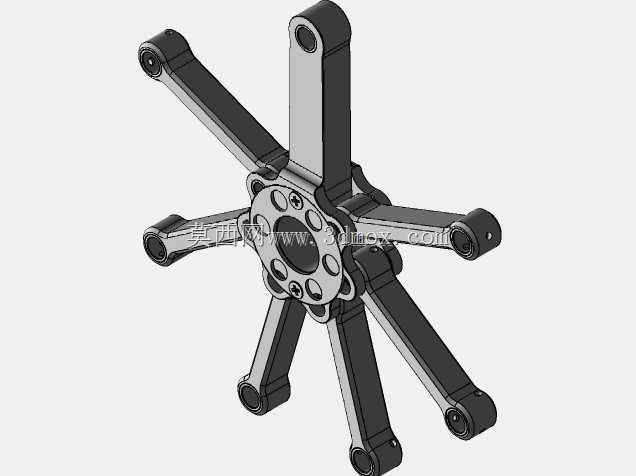

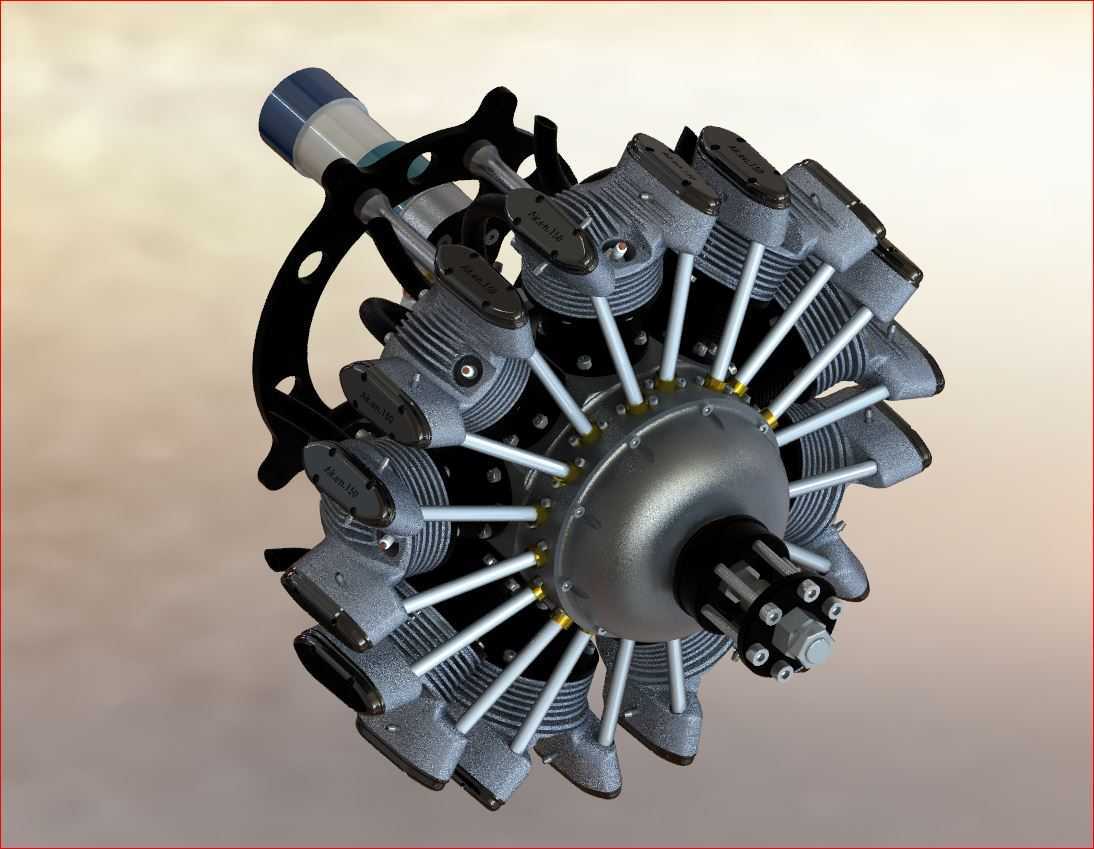

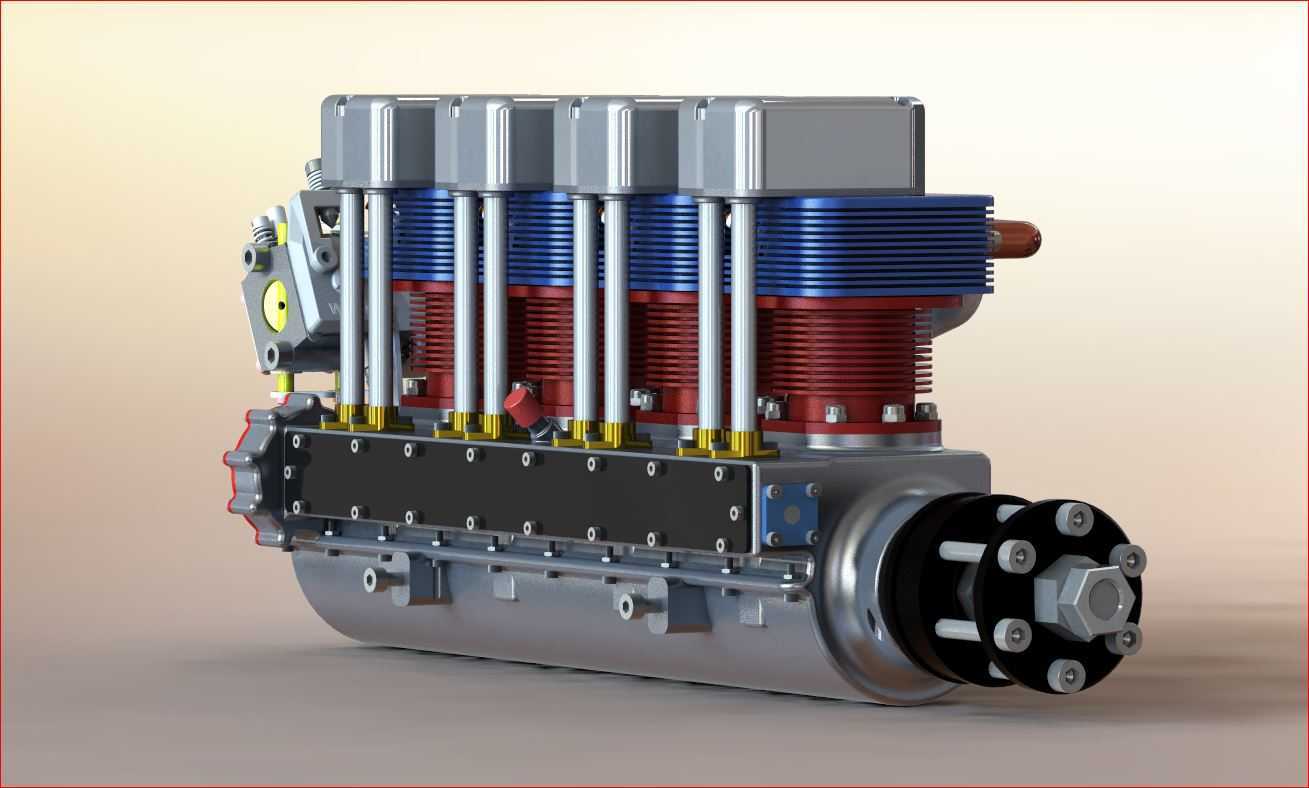

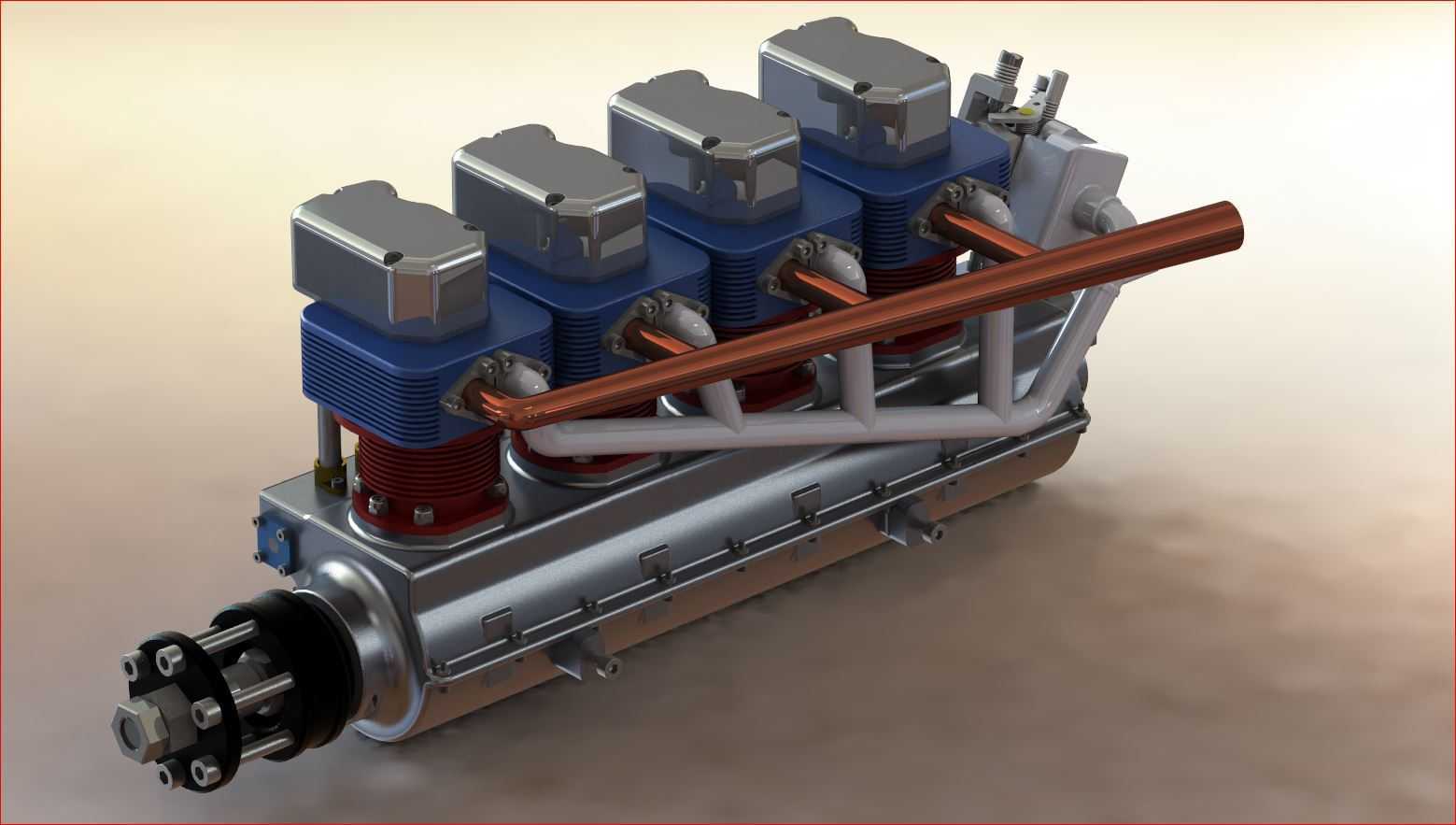

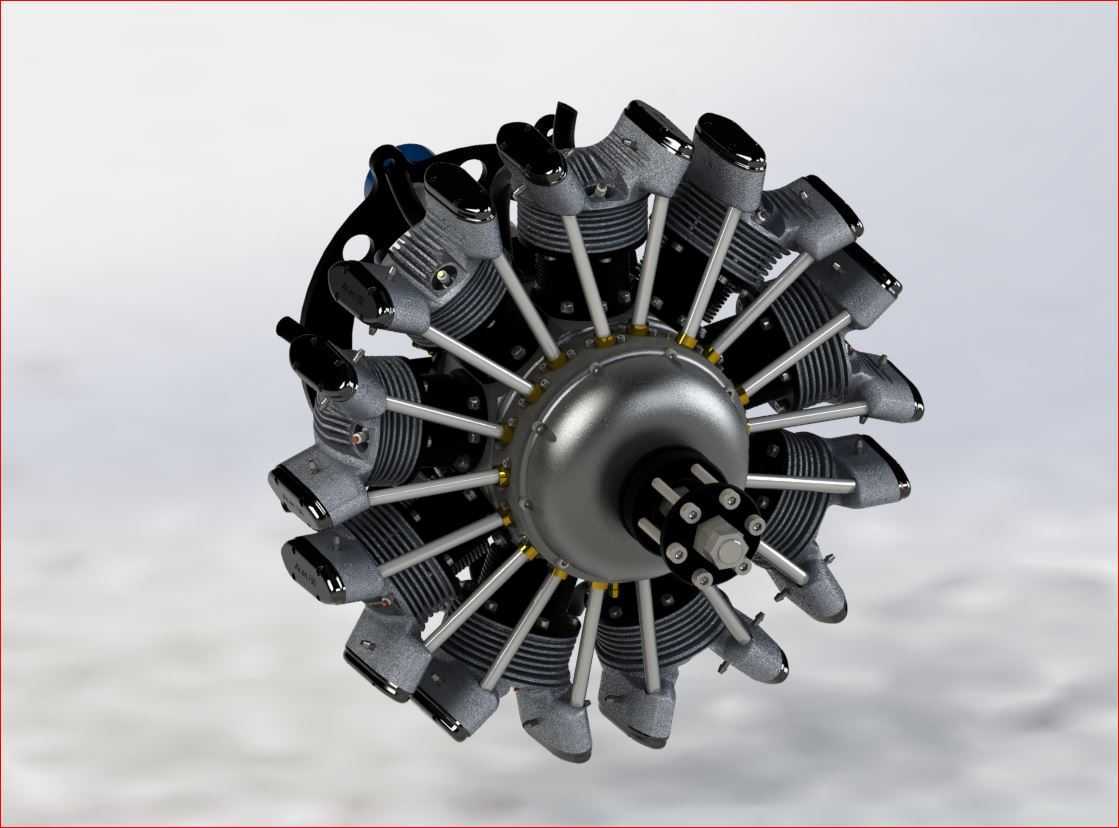

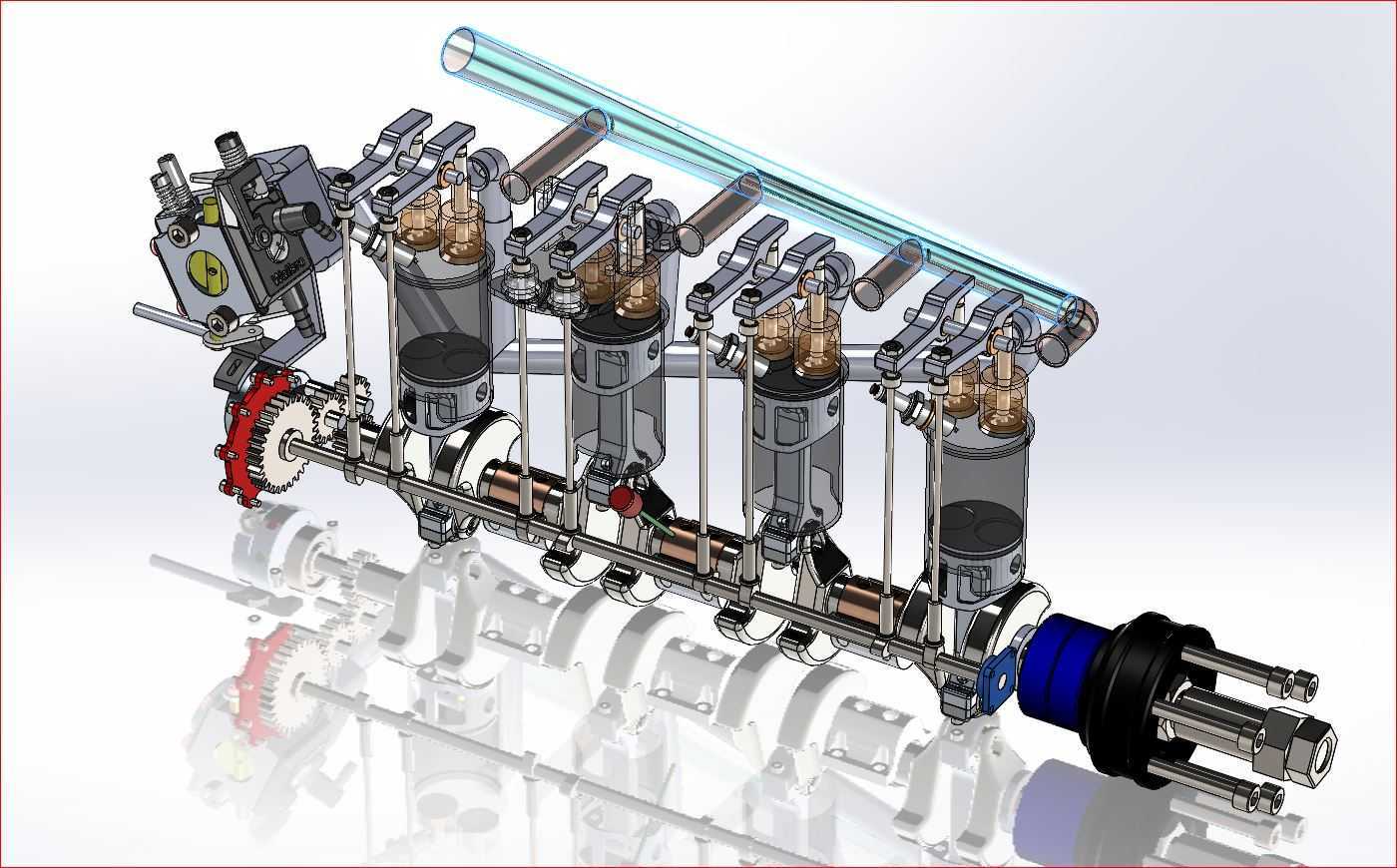

从结构设计逻辑来看，径向7缸机型的曲轴采用单曲柄结构，所有连杆共同铰接在同一个曲柄销上，做功顺序沿圆周错开，能大幅降低曲轴转动的不均匀度，输出扭矩更平稳，同时省去了直列多缸机的多主轴颈支撑结构，曲轴整体长度更短，刚性更强，适合高转速工况下的动力输出。而直列4缸机型采用传统的平面曲轴布局，缸体沿曲轴轴向一字排开，进排气歧管可布置在缸体两侧，配气机构的传动路径更短，维护保养时的气缸可达性更好，适合小型通用机械、轻型代步设备的动力配套场景。

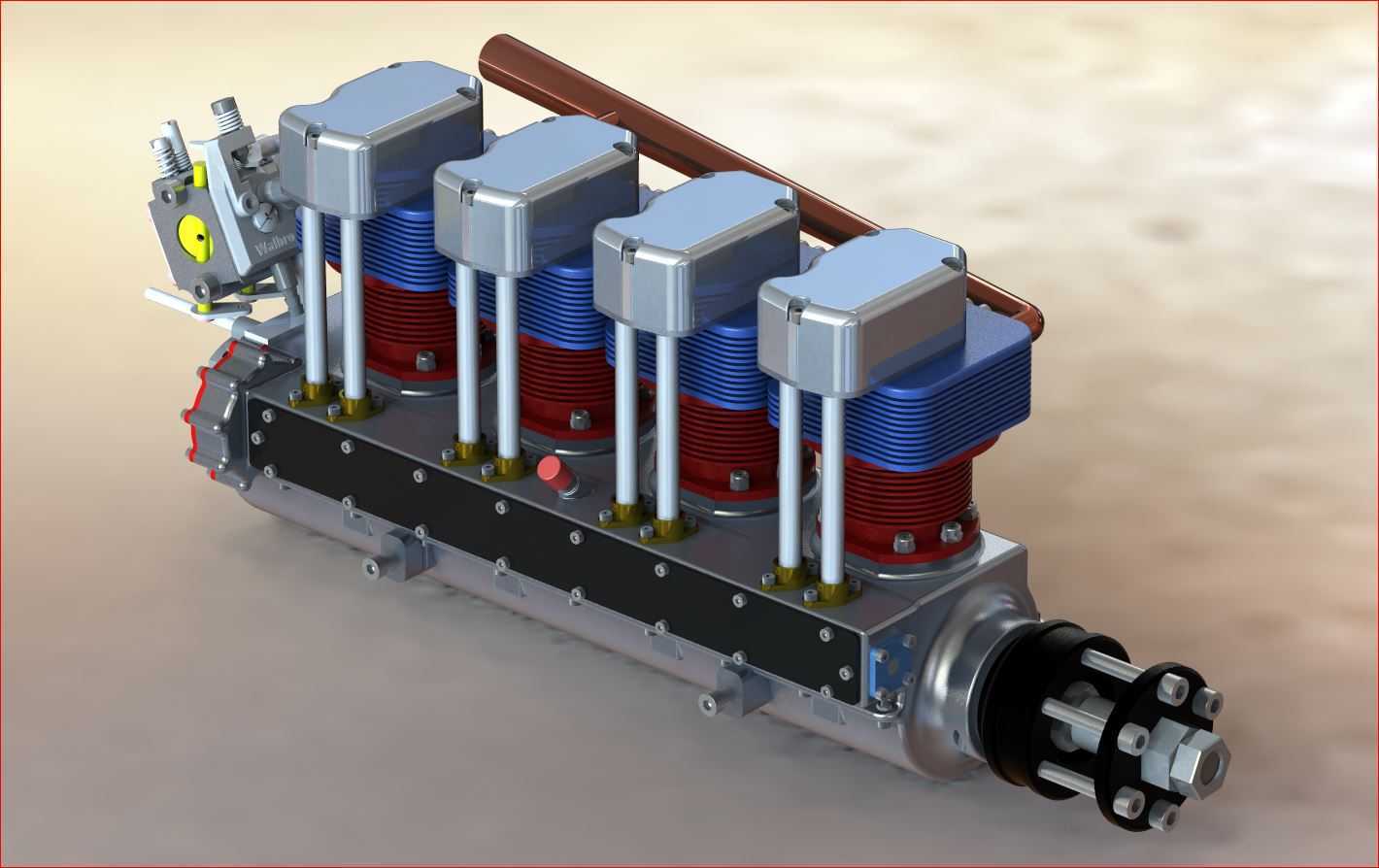

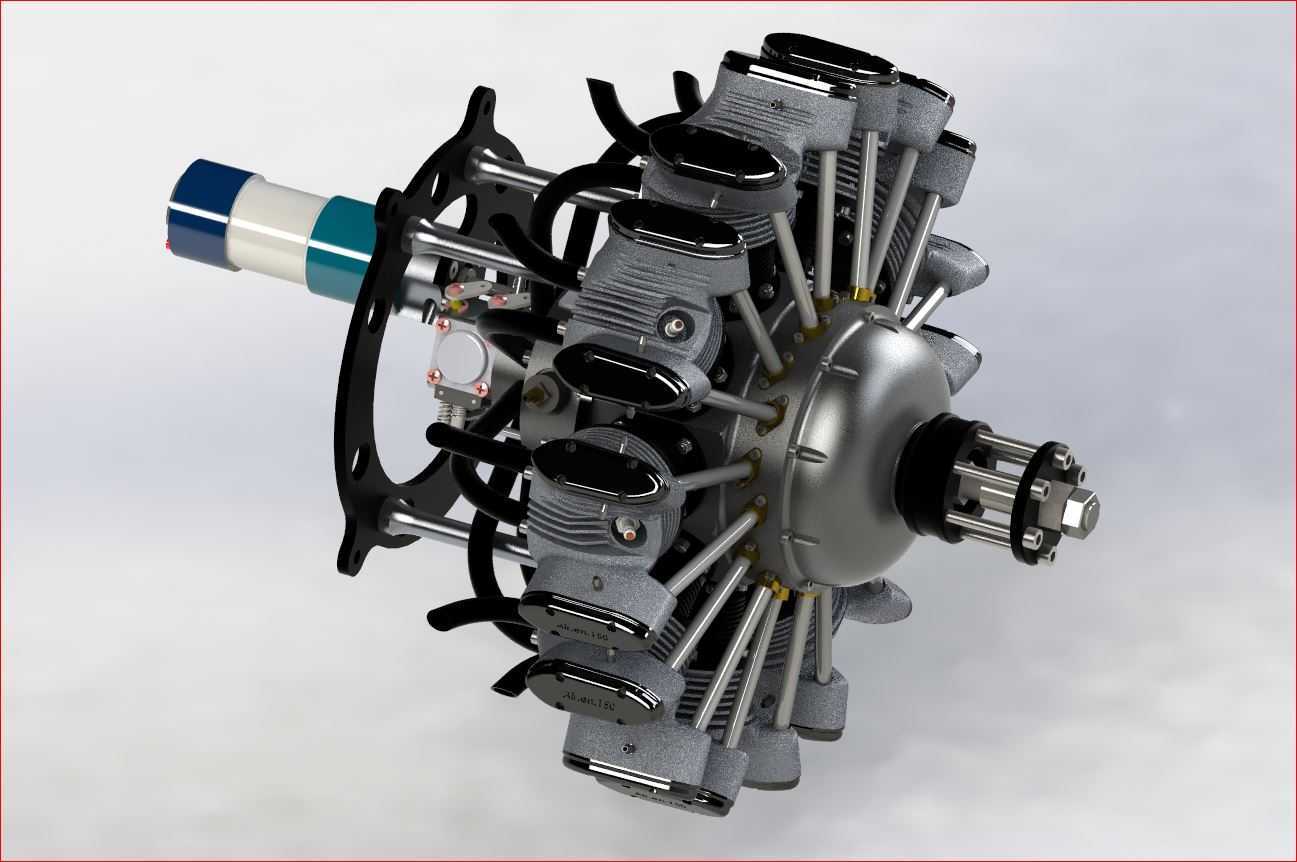

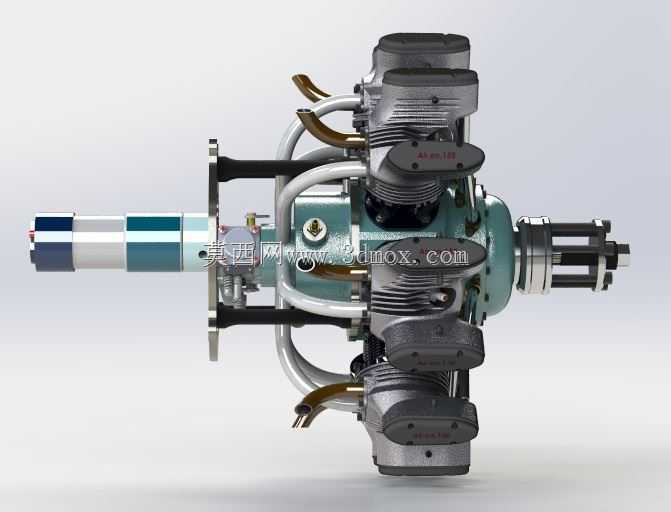

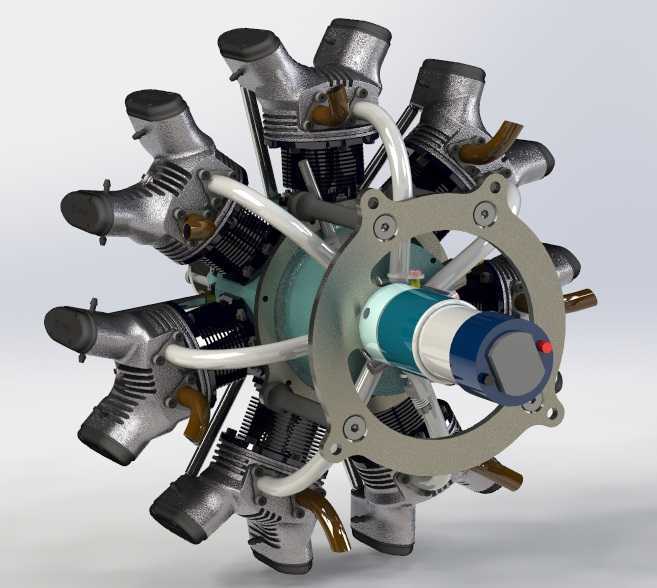

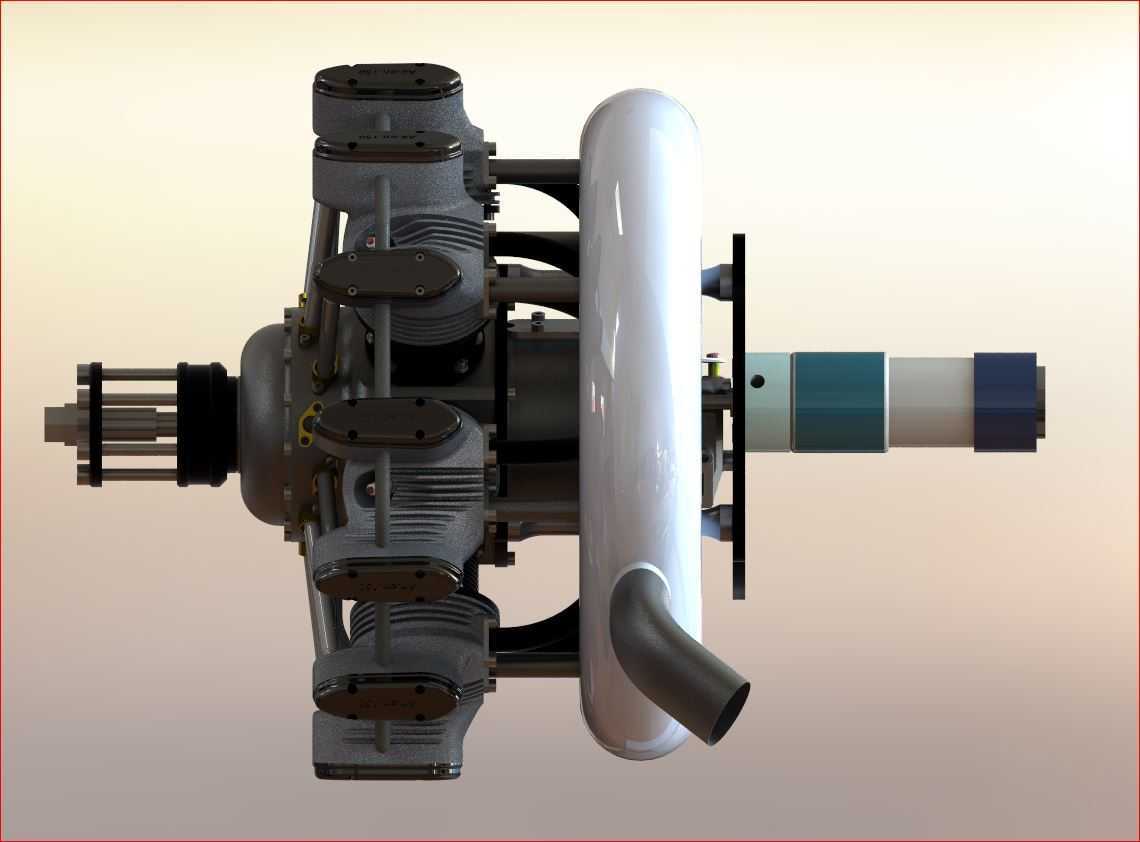

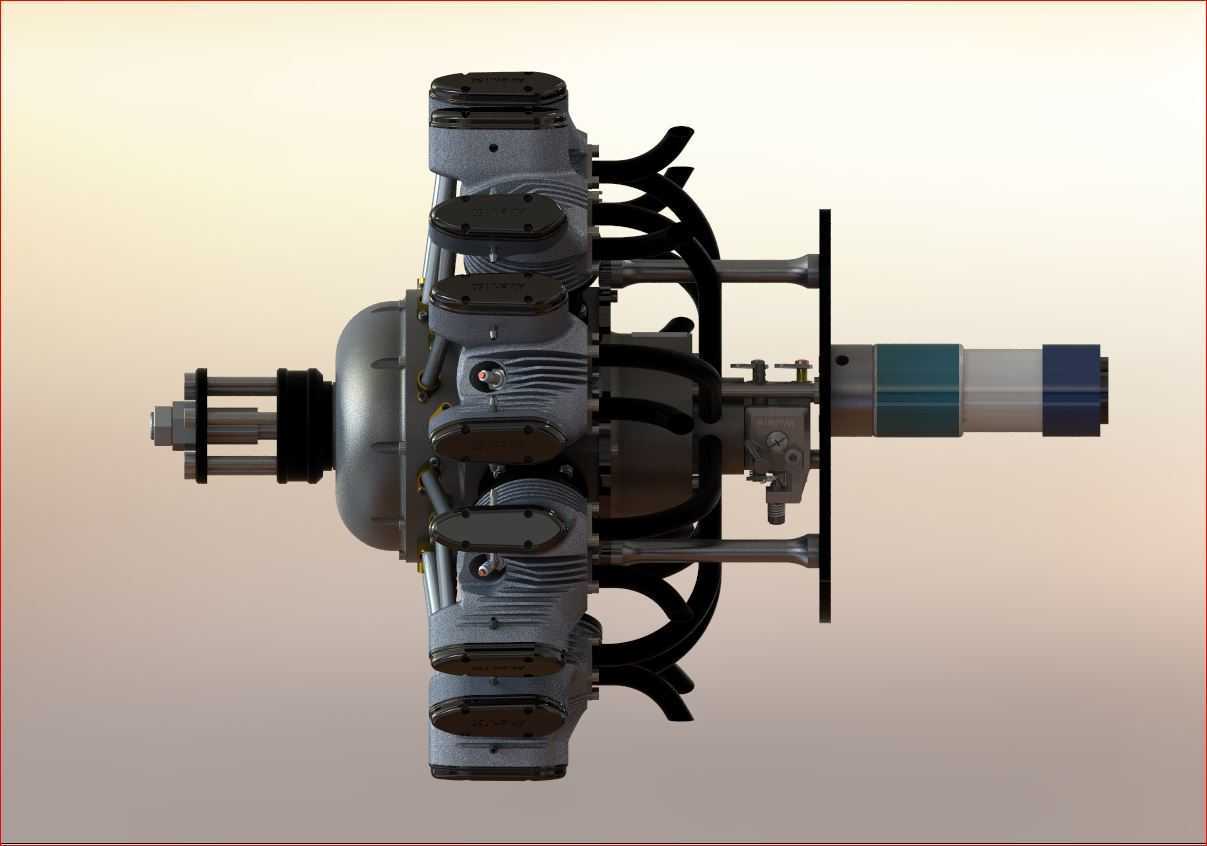

在安装边界设计上，径向7缸机型的安装法兰位于动力输出端的后侧，法兰面预留了标准的螺栓孔位，可直接对接传动减速器或负载输入端，整机最大径向尺寸控制在小排量动力的适配范围内，不会占用过多横向安装空间，缸体外侧的散热鳍片沿气缸轴向排布，预留了足够的气流流通间隙，即使在封闭舱室内安装，只要保留基础的通风通道即可满足散热需求。直列4缸机型的安装支点分布在缸体下部的油底壳两侧，采用四点式安装结构，可有效缓冲做功时的往复振动，整机轴向长度更短，适合纵向安装空间受限的设备配套，其进油口、点火线束接口都布置在缸体同侧，外接管线排布更规整，能减少设备整体的管线干涉风险。

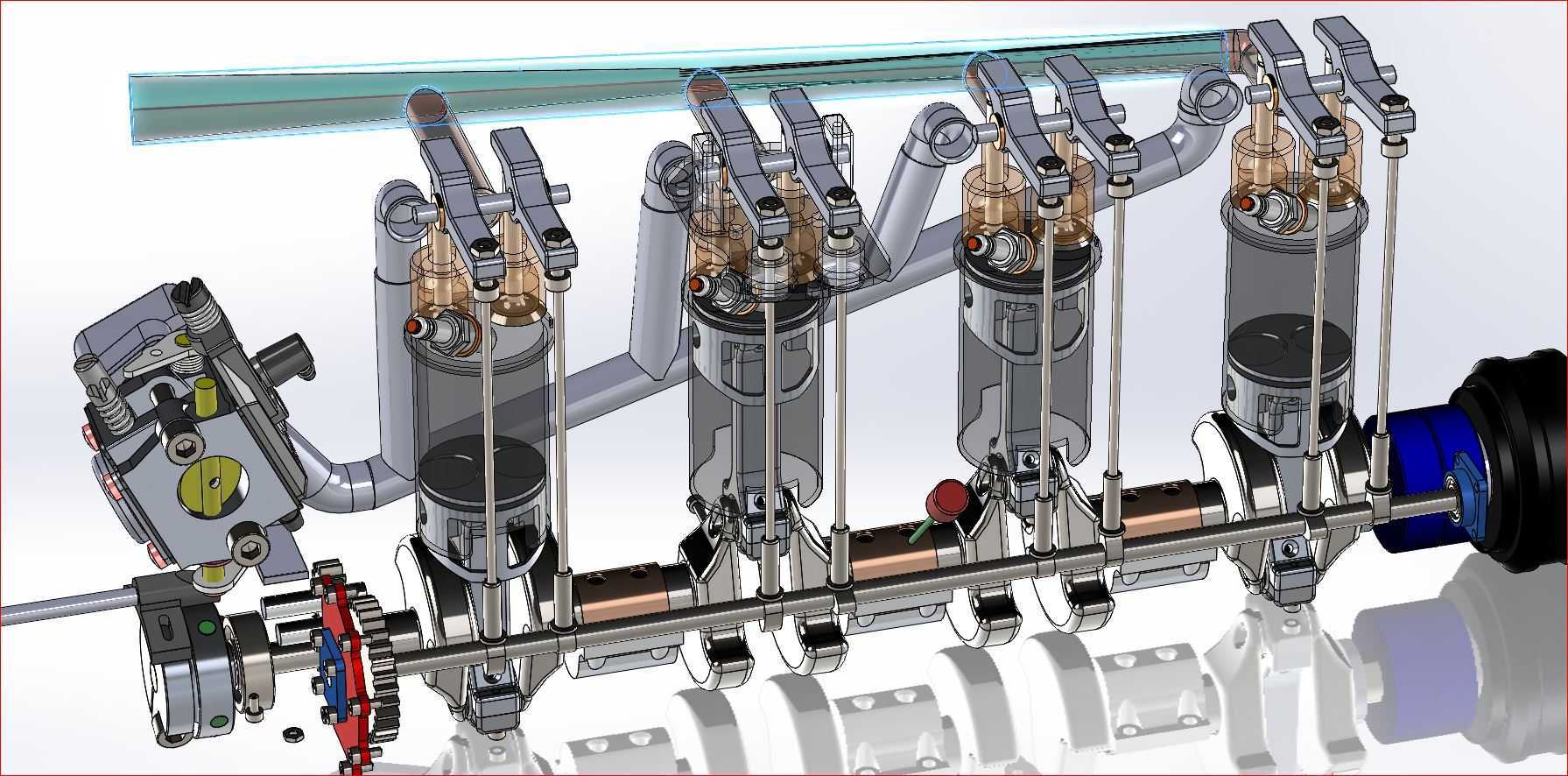

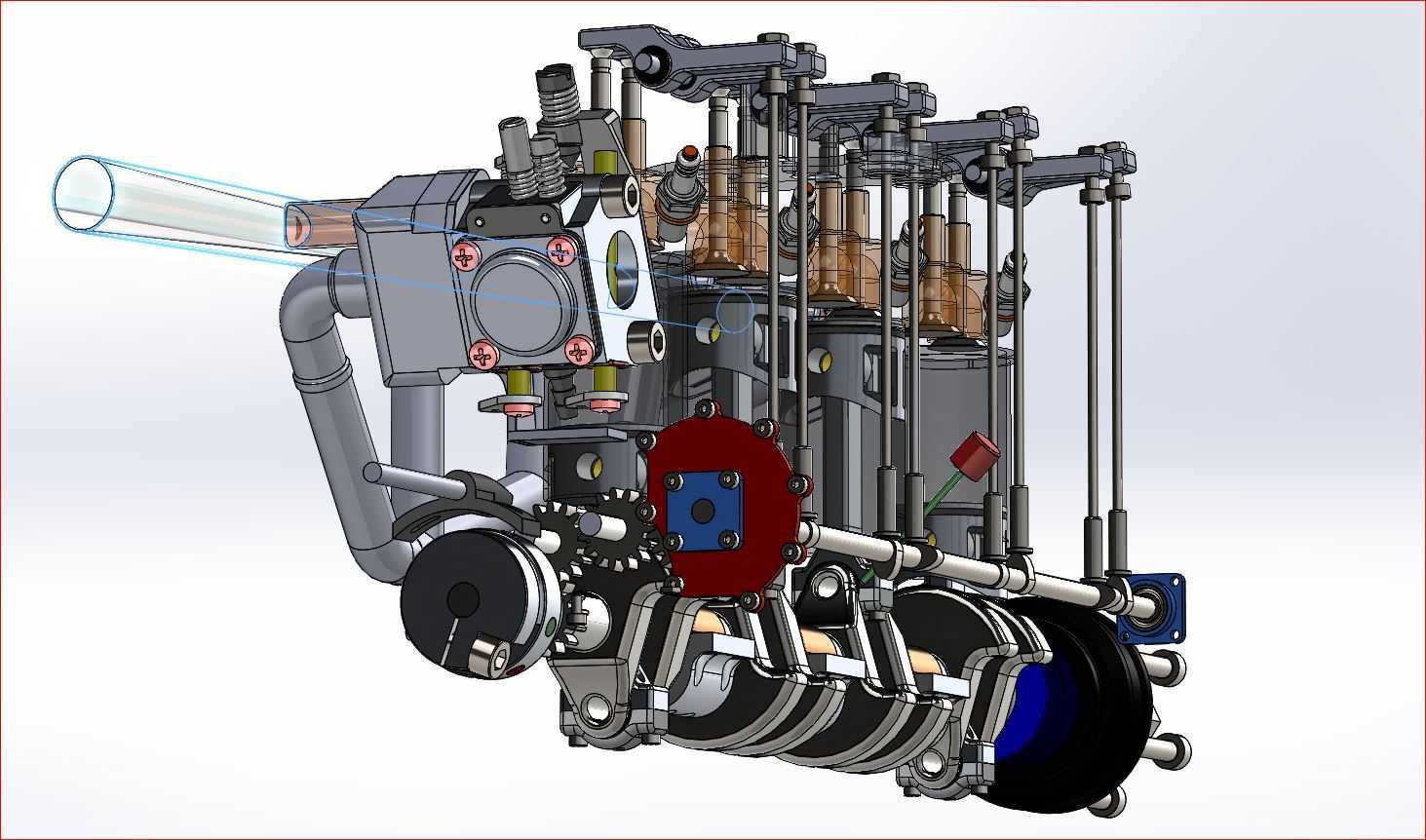

两款机型的配气机构都采用顶置气门设计，凸轮轴驱动结构经过优化，往复运动件的重量控制在较低水平，能有效降低高速运转时的配气机构惯性力，减少振动与噪声。润滑系统采用压力飞溅复合式结构，径向机型的特殊缸体布局专门设计了针对性的回油通道，避免不同角度安装时机油倒灌入气缸，可适应一定倾斜角度的安装工况，满足特种作业设备的非水平安装需求。直列机型的油底壳采用深腔设计，在设备加减速、倾斜工况下也能保证机油泵的正常吸油，避免润滑失效。

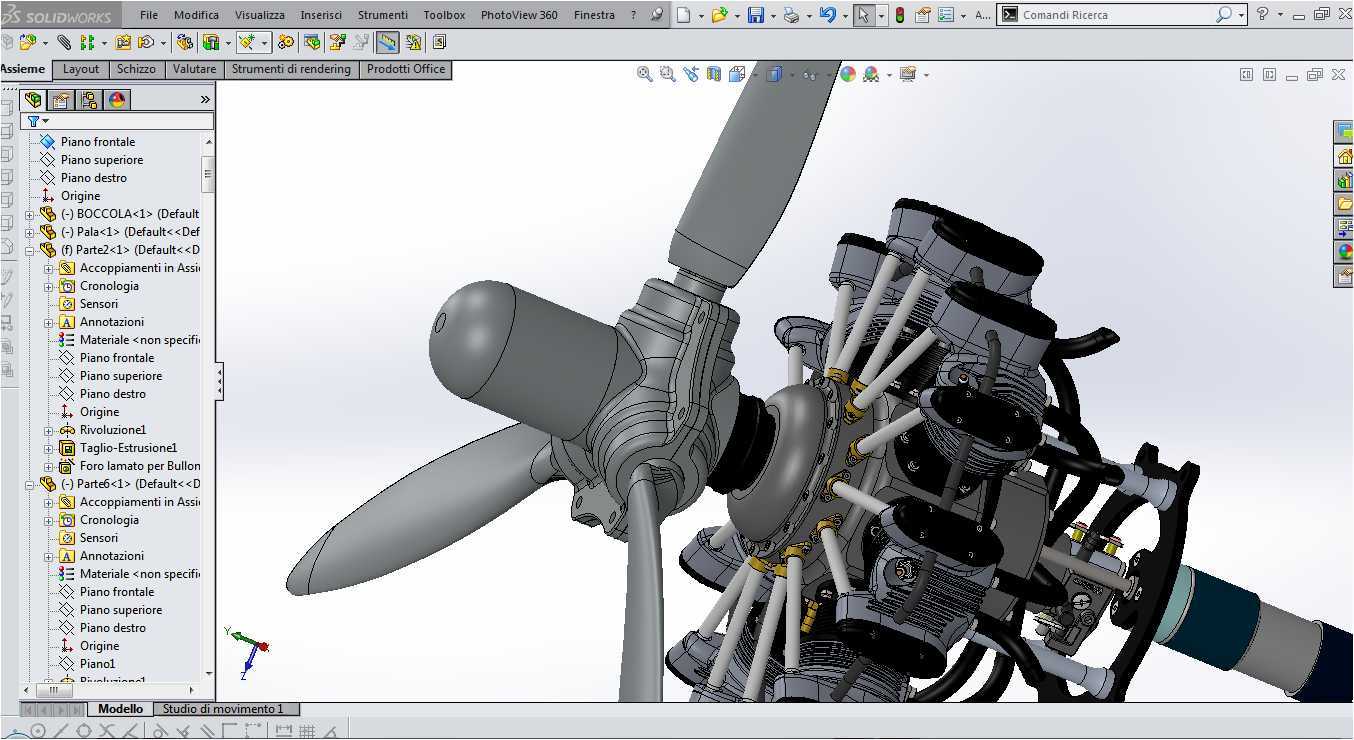

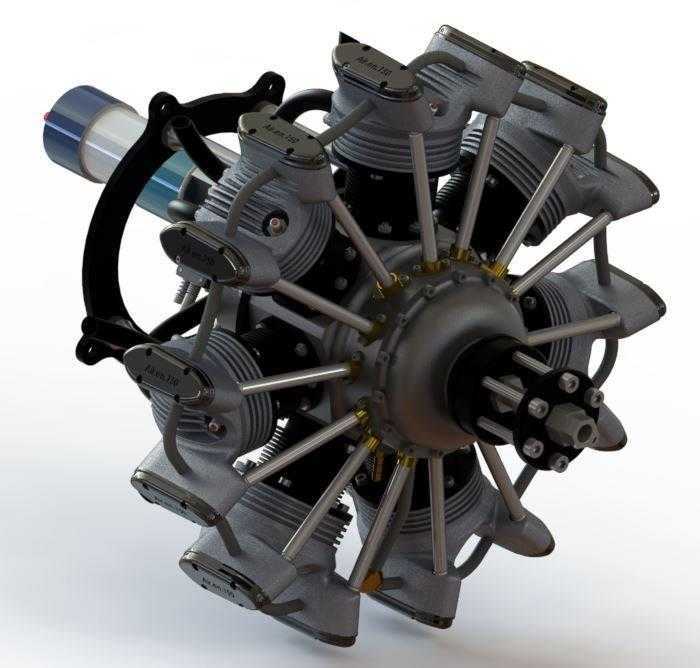

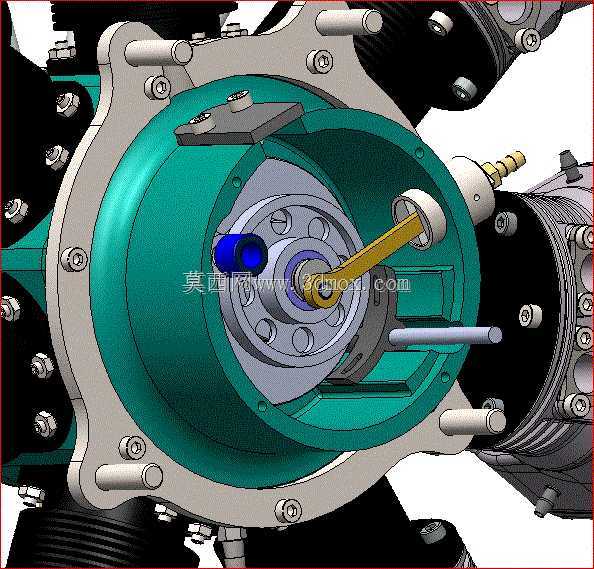

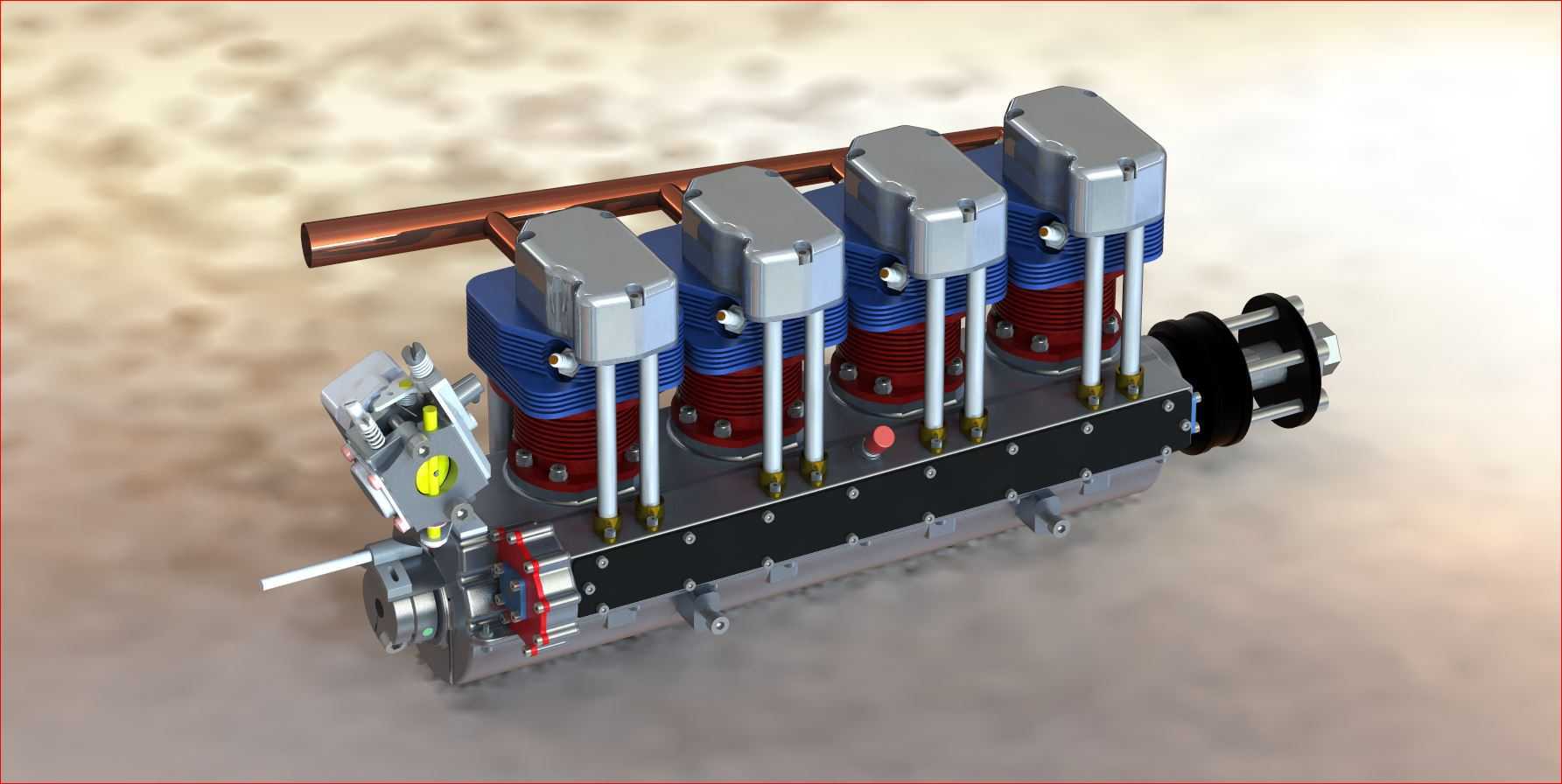

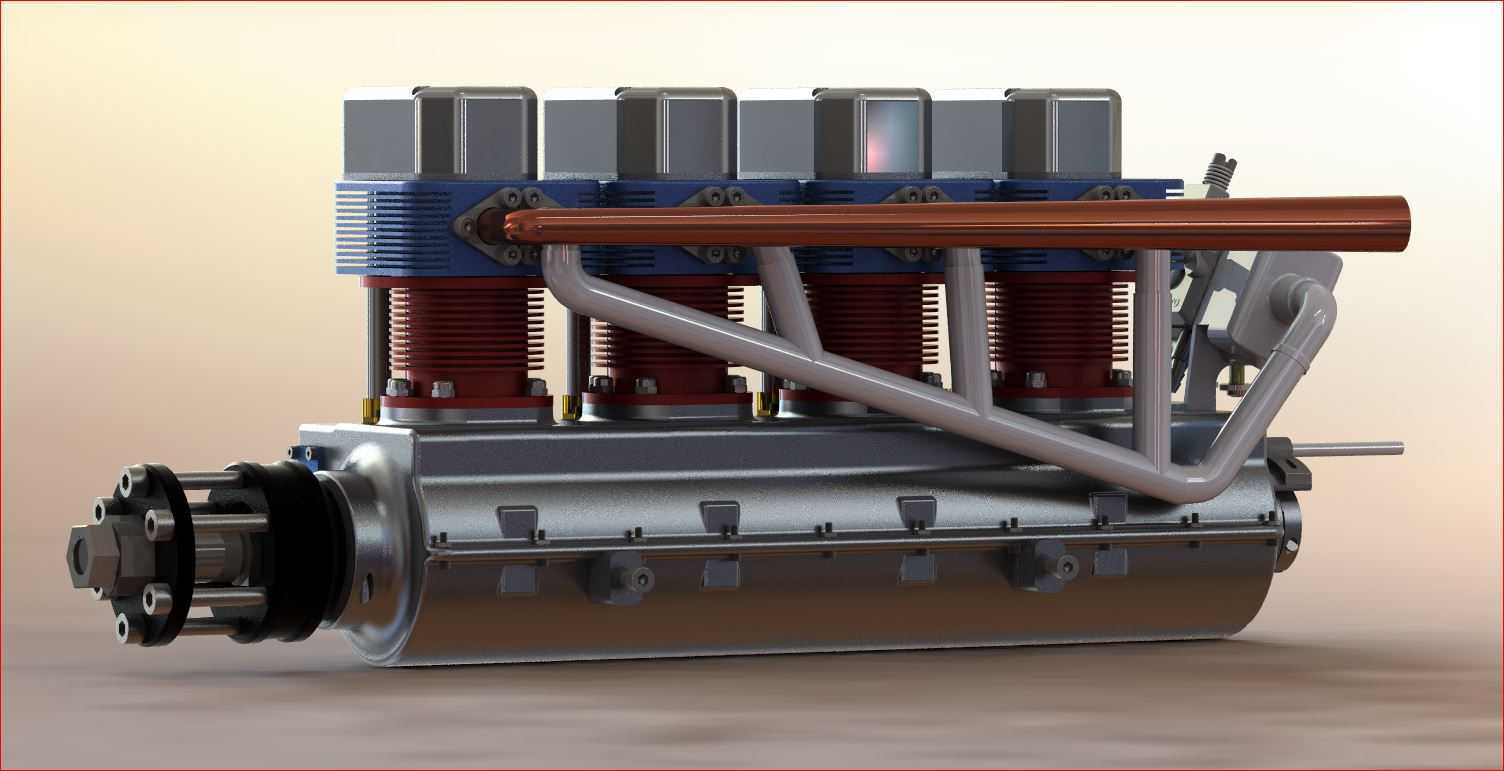

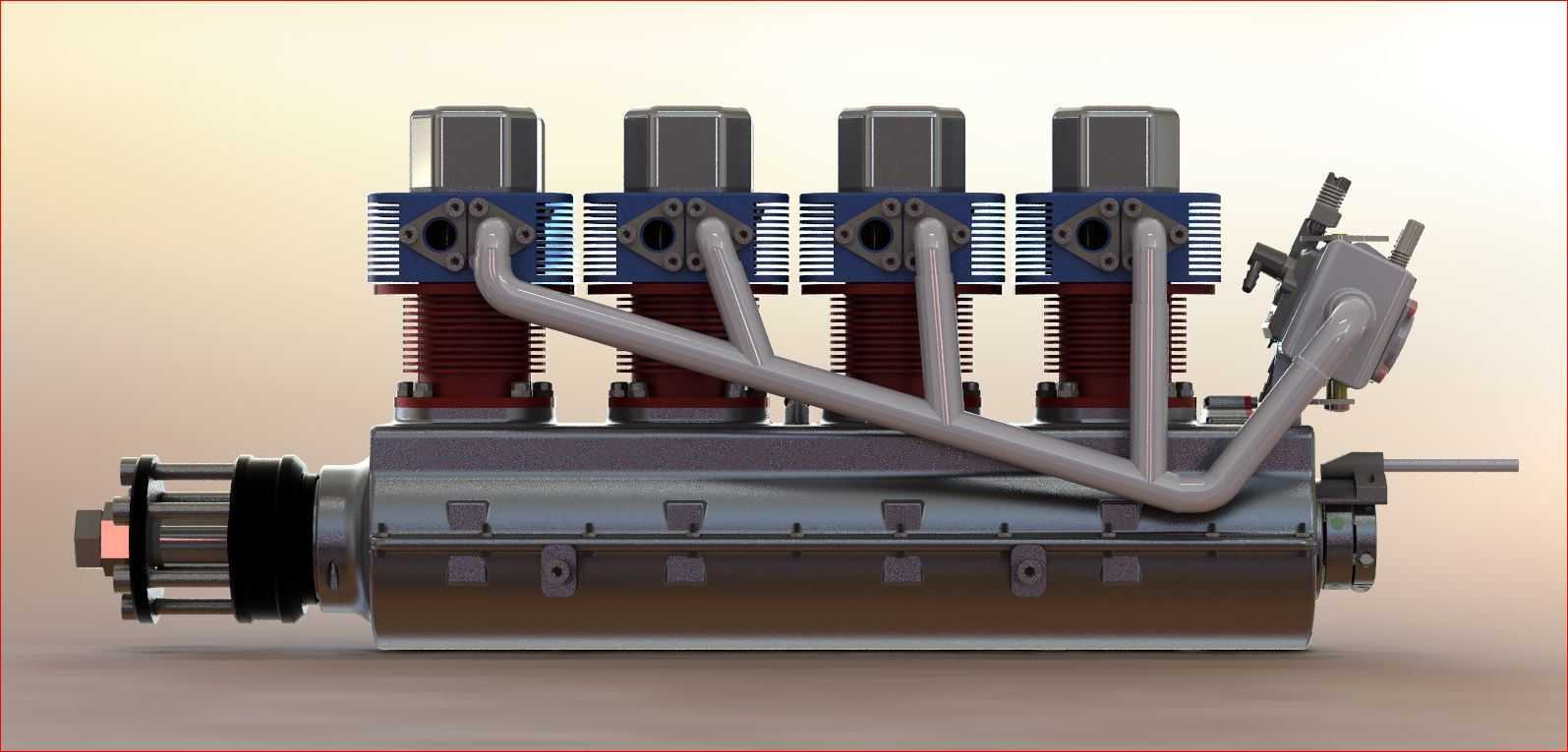

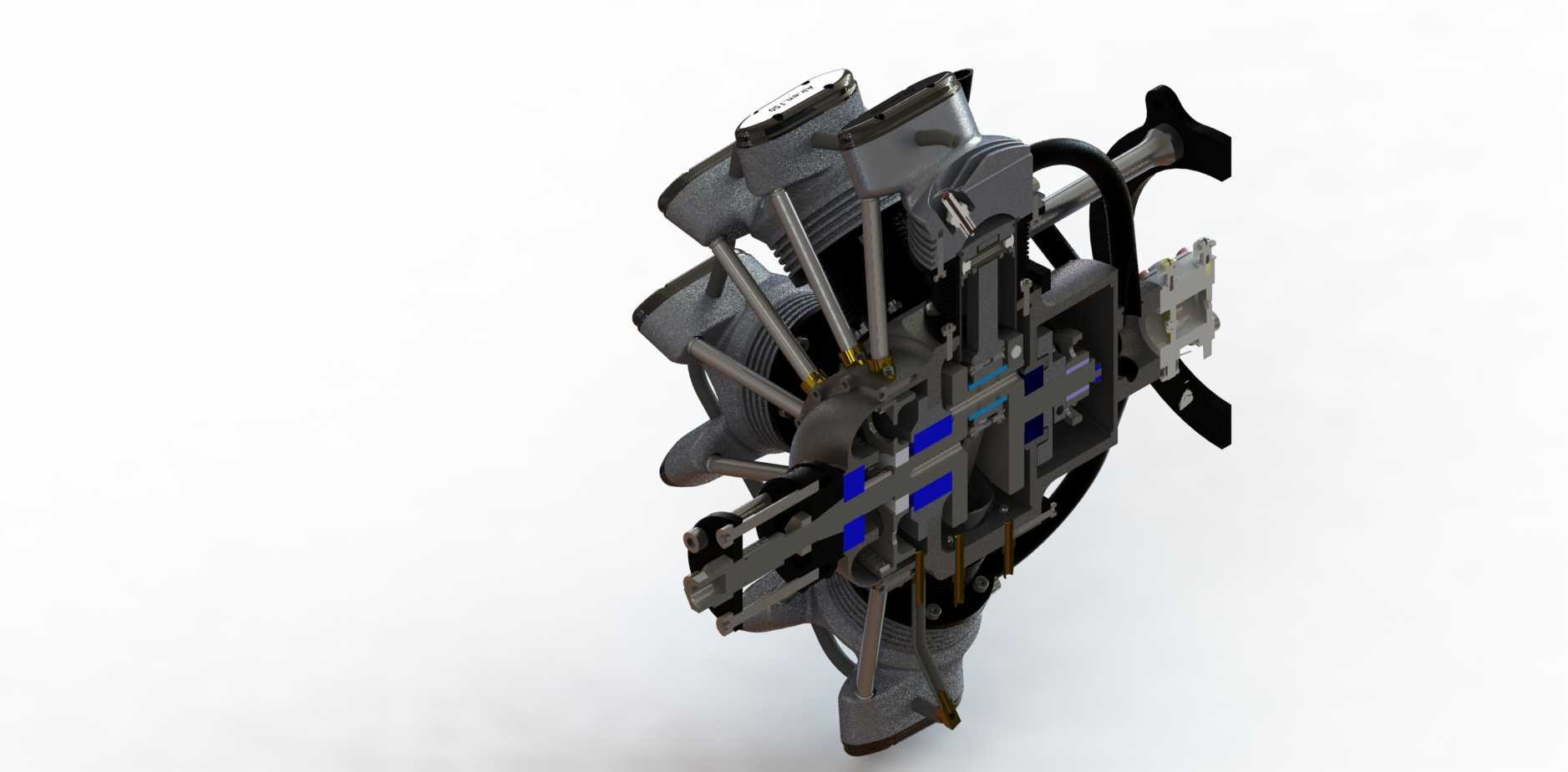

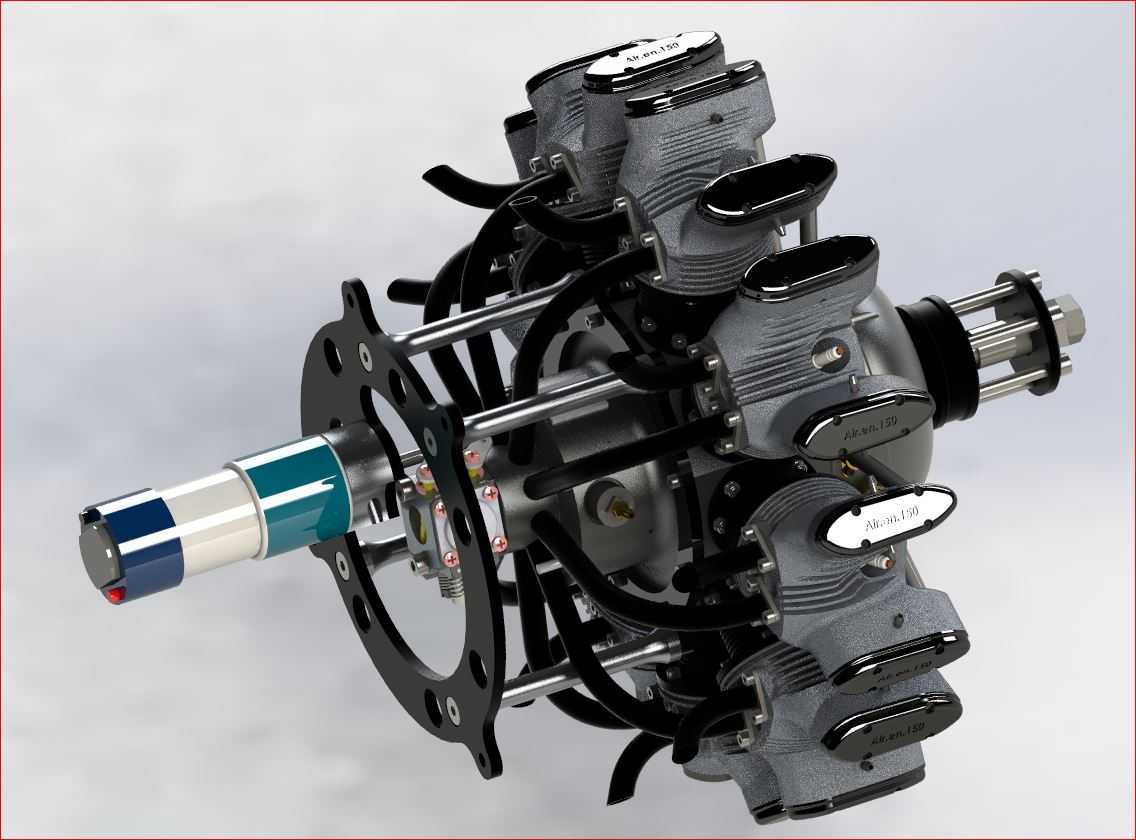

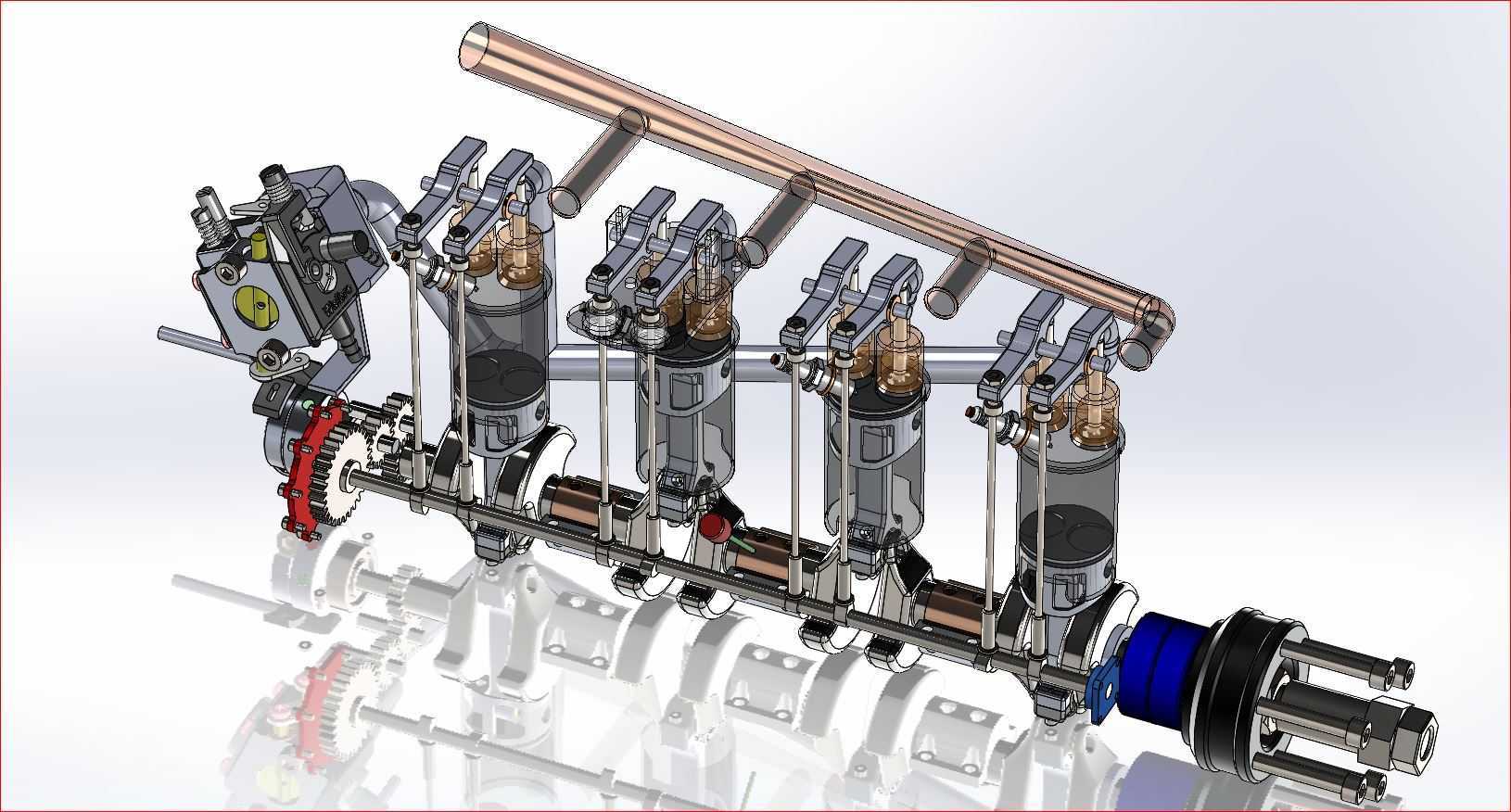

从实际应用场景出发，径向7缸机型除了可用于小型航空模型、轻型试验飞行器的动力配套，还可作为小型发电机组、特种作业无人设备的动力源，其紧凑的径向尺寸能适配圆形舱室的安装需求，外露的缸体结构也方便日常检查与维护。直列4缸机型则更适合小型全地形车、轻型园林机械、便携作业设备的动力配套，规整的直列外形方便设备整体的外形设计，零部件通用化程度更高，后期维护的配件获取成本更低。两款结构的三维建模完整还原了内部曲柄连杆机构、配气机构、冷却结构、安装接口的细节，可作为小排量汽油发动机结构学习、动力选型匹配、相关设备结构设计的参考依据，建模过程中对各运动部件的间隙配合都做了还原，可直接用于运动仿真验证，观察不同曲轴转角下的活塞运动、气门开闭状态，辅助理解内燃机的工作原理。
