航空动力用涡轮螺旋桨核心结构

在通航小型固定翼飞机、中低速长航时无人机的动力系统选型中，涡轮螺旋桨动力单元始终占据着不可替代的位置，其核心的涡轮螺旋桨做功结构，直接决定了整套动力系统的推进效率与运行稳定性。这套结构的设计核心，是将燃气发生器产生的高温高压燃气能量，通过涡轮级转化为旋转轴功，再经由减速机构驱动前端螺旋桨产生拉力，同时剩余的少量喷气推力可辅助提升推进效率，相比纯涡喷动力，在亚音速飞行区间的燃油经济性可提升30%以上，非常适合长航程、低运营成本的通航作业场景，比如农林植保、短途通勤、航测航拍等飞行任务。

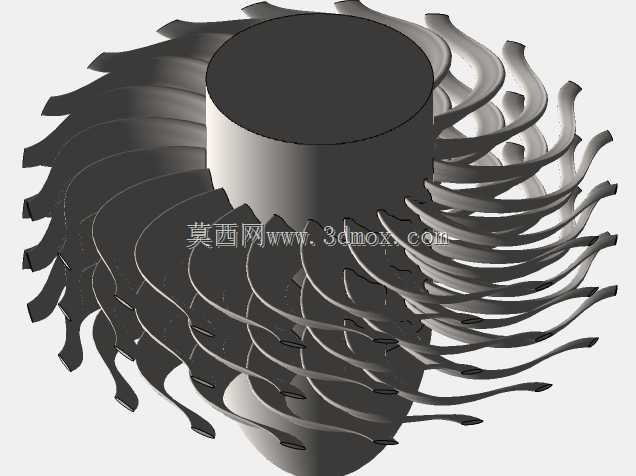

从结构设计逻辑来看，该部件采用多级轴流式涡轮叶片布局，叶片沿周向均匀排布在轮毂外侧，每一片叶片的型线都经过气动优化，叶身从根部到梢部存在连续的扭角变化，目的是匹配不同半径位置的气流线速度，减少气流分离损失，让燃气在流过叶栅通道时能更平顺地将动能传递给叶片，带动轮毂整体做定轴旋转。轮毂部分采用等直径圆柱段设计，既可以保证与中心传动轴的配合定位精度，也能为叶片根部提供足够的安装支撑面，叶片与轮毂的连接部位做了圆弧过渡处理，可有效降低工作状态下的应力集中，避免长期交变载荷作用下出现根部疲劳断裂的问题。

在安装边界的考量上，该结构的径向尺寸需要匹配发动机机匣的内部通流直径，叶片梢部与机匣内壁之间预留有符合热膨胀要求的微小间隙，既不能间隙过大导致燃气泄漏降低做功效率，也不能间隙过小在热态工作时出现叶片刮蹭机匣的故障。轴向尺寸上，涡轮段的安装位置需要与前方的压气机段、后方的排气段保持精准的同轴度，中心轮毂的内孔需要与传动轴通过花键或者过盈配合实现扭矩传递，同时要保证整体动平衡精度达到G2.5级以上，避免高转速运转时产生异常振动，影响整套动力系统的使用寿命。

实际建模过程中，叶片的曲面构建是核心难点，需要先通过气动计算得到不同叶高截面的翼型坐标点，再通过放样曲面生成连续光滑的叶身实体，之后对叶片根部与轮毂的结合位置做倒圆处理，最后完成整体的布尔运算合并为单一实体。每一处曲面的曲率连续性都需要反复检查，避免出现局部曲率突变导致的应力集中问题，同时要保证所有叶片的周向角度误差控制在允许范围内，确保运转时的受力均匀性。
