超音速公务机三维结构设计方案

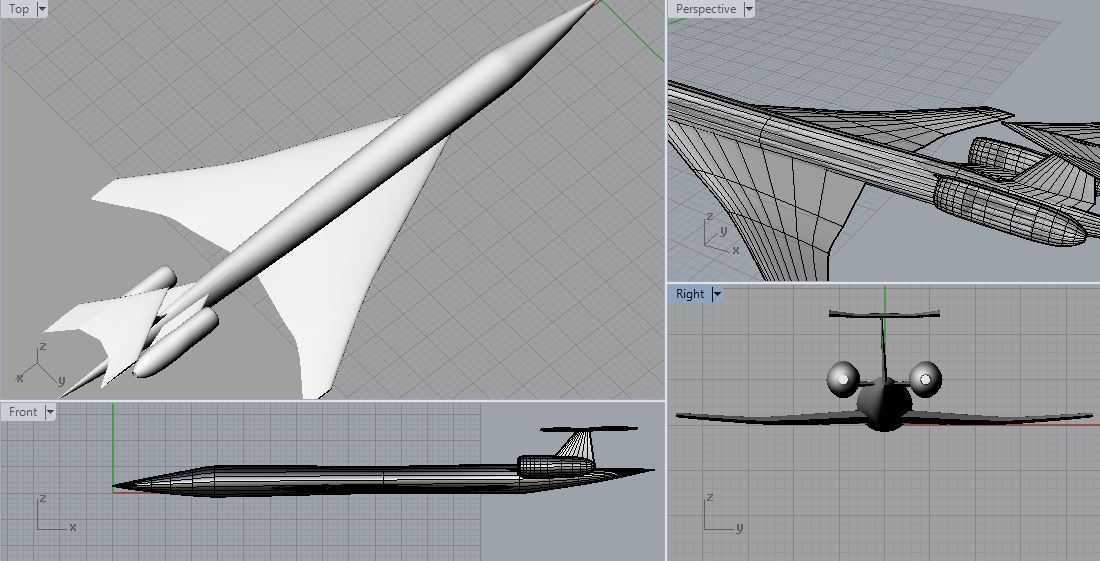

这款超音速公务机的三维结构设计，核心面向高端跨洋商务出行场景，解决传统亚音速公务机长航程耗时久的痛点，可满足高时效商务差旅、紧急公务跨区调度的实际使用需求，适配10-18座级的高端商务载客场景，巡航阶段可突破音障实现超音速飞行，大幅压缩跨洲际出行的时间成本。从设计思路来看，整体气动布局参考了成熟超音速客机的长尖机头、三角翼主翼构型，机头采用细长尖锐的流线型修型，能够有效突破音障时降低激波阻力，减少超音速飞行阶段的气动噪音与结构震颤；主翼选用大后掠角三角翼布局，兼顾亚音速起降阶段的升力表现与超音速巡航阶段的阻力控制，机翼与机身采用翼身融合过渡设计，减少气流干扰带来的阻力增量。尾翼采用常规T型尾翼布局，平尾布置在垂尾顶端，避开发动机喷流的直接干扰区域，提升高速飞行阶段的操纵稳定性。动力系统采用翼下吊挂式双发布局，发动机短舱通过吊挂结构与机翼主梁连接，短舱外形做了超音速修型，进气道采用可调式斜板设计，可根据飞行马赫数调整进气道截面积，保证不同飞行速度下发动机的进气效率，尾喷口做了收敛-扩张构型适配，满足超音速排气的流速要求。从结构边界来看，机身整体长细比控制在18:1左右，符合超音速飞行器的长细比设计规律，机身截面采用近似圆形的增压客舱截面，保证高空飞行阶段的客舱结构强度与气密性，客舱段布置在机身中部，前后分别设置驾驶舱与设备舱、行李舱，重心控制在机翼平均气动弦长的30%位置附近，保证全机纵向静稳定性满足适航要求。起落架采用前三点式布局，前起落架布置在驾驶舱下方，主起落架收纳在机翼根部与机身衔接的起落架舱内，机轮尺寸与起降载荷匹配，满足常规4E级以上机场的起降要求。建模过程中对机翼前缘、机头锥、发动机短舱等关键气动面做了连续曲面曲率检查，保证曲面G2连续，避免气动面出现阶差带来的额外阻力；结构分区上按照机身框、翼梁、翼肋、长珩的典型飞机结构逻辑做了分块设计，可直接对接后续的结构强度仿真、风洞试验模型加工环节，也可作为航空类教学演示、公务机概念方案论证的基础三维数模使用，各部件的安装接口、间隙预留均按照实际航空设计规范做了预留，比如操纵舵面的偏转间隙、发动机短舱与机翼的安装间隙、起落架收放的运动包络都做了干涉检查，不存在运动干涉问题。
