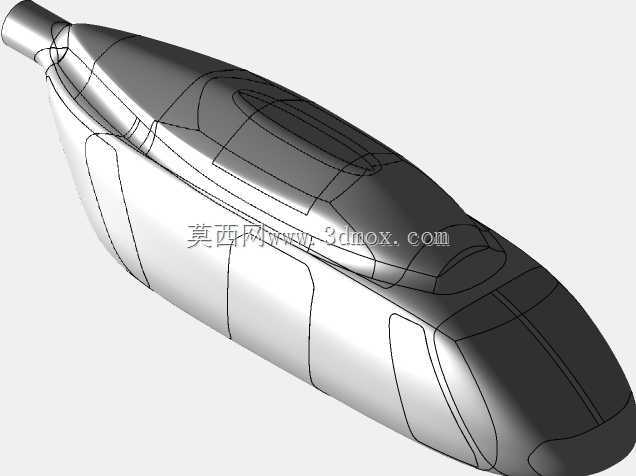

民用直升机流线型机身结构三维数模

该机身结构作为直升机核心承载主体，在实际作业场景中承担着全机载荷传递、内部舱室布局承载、外部部件安装基准的核心作用，不管是通用航空领域的农林植保、短途通勤、应急救援场景，还是警用巡查、航空测绘作业场景，机身的结构强度、气动外形都直接决定整机的飞行稳定性与作业适配能力。从设计逻辑来看，整个机身采用流线型曲面构型，头部收窄过渡平滑，能够有效降低前飞过程中的空气阻力，减少巡航阶段的功率损耗，机身中段的截面轮廓经过曲率连续优化，既保证了内部舱室的可用空间，能够容纳驾乘人员、航电设备、燃油系统以及任务载荷，也避免了曲面突变带来的气动紊流，降低飞行过程中的结构振动。在结构设计层面，机身采用半硬壳式承载思路，曲面蒙皮与内部纵向长桁、横向隔框形成协同受力体系，建模过程中严格遵循曲面G2连续要求，保证蒙皮拼接处无曲率折角，既能够传递飞行过程中的气动载荷、着陆冲击载荷，也为后续旋翼系统、尾梁、起落架、动力系统的安装预留了精准的安装接口边界。从安装边界来看，机身头部预留了航电设备舱与雷达安装空间，曲面过渡处的安装法兰面与头部曲面保持法向垂直，能够保证前视探测设备的安装精度；机身顶部预留了旋翼主减速器安装基座的贴合面，安装面的平面度公差在建模阶段就做了基准约束，保证旋翼传动系统的安装同轴度要求；机身下部预留了起落架安装点与任务载荷挂点，挂点位置的结构做了局部加厚的曲面过渡，避免应力集中带来的结构疲劳问题；机身尾部的连接端面与尾梁接口保持同轴，能够保证尾传动系统的安装对齐精度，减少传动过程中的振动损耗。在实际建模过程中，整个机身的曲面拆分遵循工艺可实现性原则，每一块蒙皮曲面的分块都匹配复合材料铺贴或者金属蒙皮拉伸的工艺要求，曲面的拔模角度、最小曲率半径都满足实际加工的工艺边界，避免后续生产过程中出现无法成型的问题。机身侧面的舱门轮廓线与整体曲面保持贴合，舱门周边的加强筋结构在数模中做了一体化的曲面过渡，既保证舱门安装后的密封性，也强化了开口区域的结构强度，弥补舱门开口带来的结构刚度损失。舷窗的安装曲面与机身外表面完全齐平，安装槽的深度与密封件的安装尺寸做了匹配设计，能够减少舷窗位置的气动阻力，同时保证高空飞行过程中的舱内密封性。
