两件式免工具快装扶手夹结构设计

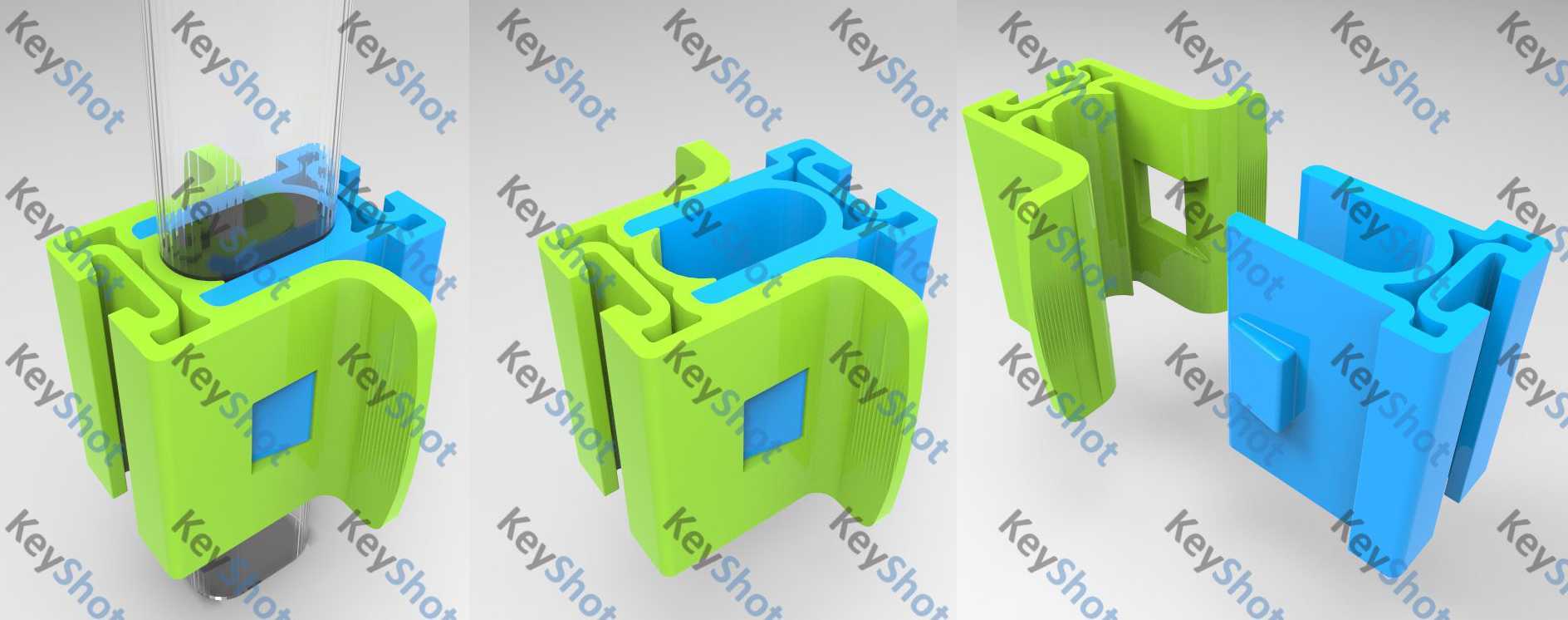

这类两件式扶手夹主要应用在办公家具、康复辅具、模块化护栏、工业设备防护栏的管材连接场景中，核心作用是实现圆管类扶手构件的快速拼接与位置固定，无需额外辅助工具即可完成装拆，适配现场无工具的快速组装、后期维护调整的作业需求。从结构设计逻辑来看，产品采用分体对合的卡扣式结构，两个夹体分别设置有与管材外径匹配的弧形贴合面，合模后形成完整的圆形夹持腔，腔体内侧预留有细微的防滑筋位，夹紧后可避免扶手管材受轴向力时出现滑移错位；夹体对接位置设置有互锁的卡扣结构，装配时只需将两个夹体对准管材对接位置按压到位，卡扣即可自动锁止，无需螺丝、扳手等紧固件与工具，单人即可完成整段扶手的拼接作业，大幅降低现场装配的工时成本。在安装边界设计上，夹持腔的尺寸匹配常规通用规格的圆管扶手，夹体外侧的限位结构可控制两个夹体的合模行程，避免过度按压导致夹体开裂或夹持力过大造成管材表层损伤；夹体侧面预留的方形通孔既可以作为结构减重槽，降低单件产品的材料消耗，也可作为辅助定位孔，在需要额外加固的场景中穿入销钉实现二次防脱，适配不同载荷等级的使用需求。从实际使用场景的适配性来看，这类扶手夹采用工程塑料注塑成型，自身具备足够的结构强度与耐候性，既可以用在室内办公桌椅、医用康复扶手的常温场景，也可适配户外模块化护栏、设备检修平台扶手的户外使用环境，不会因常规温湿度变化出现卡扣松脱、材质脆化的问题。设计过程中重点考量了装拆的便捷性，卡扣的解锁力设置在合理区间，既可以保证日常使用中不会受外力碰撞意外脱开，也能在需要调整扶手位置、拆卸更换构件时，徒手即可掰开卡扣完成拆卸，不会出现锁死无法拆解的问题。夹体的外形做了圆弧过渡处理，没有尖锐棱角，安装后不会对过往人员造成剐蹭风险，符合公共设施、家具产品的安全设计要求，对接缝位置做了错位止口设计，合模后不会出现明显的拼接缝隙，外观整体性更强，同时也能避免灰尘、水渍渗入夹持腔内部造成管材锈蚀。
