快装式单手操作扶手夹紧扣件结构

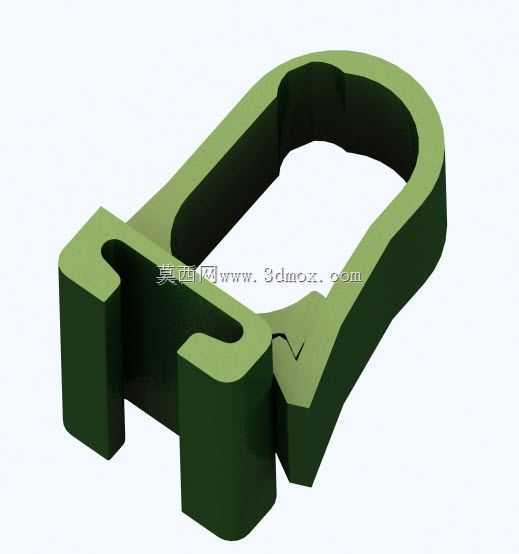

这类单手扣紧式夹紧扣件，多应用在需要频繁拆装的扶手连接场景，比如户外便携折叠桌椅、康复辅助扶手、临时施工防护栏的杆件对接位置，也会用在小型仓储货架的横杆快速固定环节，不需要额外工具就能完成装拆，能大幅降低现场组装的操作门槛。从结构设计来看，整体采用C型开口的弹性卡合结构，开口侧预留的两个带卡槽的凸台是核心受力部位，安装时对准配套的杆件卡槽，单手按压扣件尾部就能让开口产生弹性形变，顺着杆件推入后松开，凸台的卡槽就会卡入杆件预设的定位槽内，依靠材料自身的弹性形变力实现夹紧锁止，不会出现松脱移位的情况。设计时特意将握持区域做了圆弧过渡处理，没有尖锐棱角，按压时的受力面积足够大，单手施力时不会出现硌手的问题，即便是戴薄劳保手套操作也能顺利完成扣合动作。外形上整体轮廓做了等壁厚处理，壁厚均匀性控制在合理区间，不管是采用注塑成型还是钣金冲压加工，都能避免出现成型缺陷，生产时的良品率更有保障。安装边界方面，C型开口的内径尺寸适配常规圆管或方管扶手的外径，两个凸台的卡槽间距与杆件上的定位凸点间距完全匹配，安装后扣件与杆件表面贴合紧密，不会出现晃动间隙，扣合后能承受沿杆件径向的拉扯力，满足日常使用中的扶手受力需求。结构上没有额外的弹簧、销轴等零散配件，整体为一体化成型结构，长期使用不会出现配件脱落、弹簧失效的问题，维护成本极低。在做三维建模时，特意对弹性形变区域做了圆角过渡处理，避免应力集中导致的扣件断裂，反复拆装的疲劳寿命能满足日常高频使用的要求，扣合到位后会有清晰的触感反馈，操作人员不需要额外观察就能确认是否安装到位，适合批量装配的流水线作业场景，也适合户外临时设施的快速搭建使用。
