航空实验用无人机PID控制器壳体结构

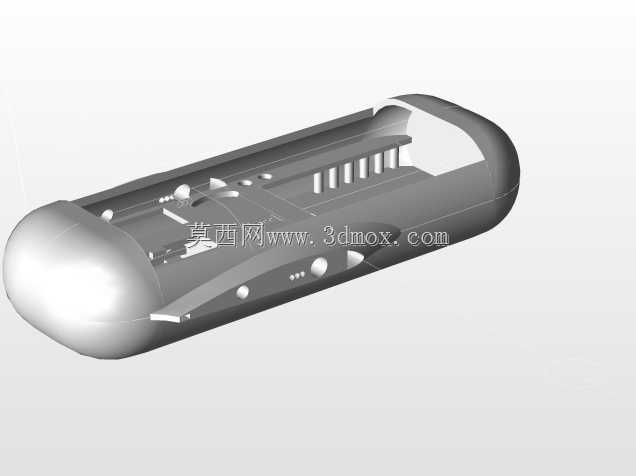

这款飞控装置的壳体采用流线型椭圆柱外形设计，整体轮廓完全匹配小型多旋翼或固定翼实验无人机的机身内部安装腔，两端做圆弧收边处理，既能够降低飞行过程中的气流扰动影响，也能避免尖锐棱角在安装、调试过程中划伤操作人员或损坏机身内部布线。壳体内部设置有多道平行排布的加强筋结构，筋条高度根据内部电路板、传感器模块的安装高度做差异化设计，既可以提升整体壳体的结构强度，降低飞行过程中振动带来的结构形变，也能为不同功能的电子模块提供安装定位基准，减少组装过程中的对位调整工作量。

从实际应用场景来看，这类PID控制器主要面向高校航空航天相关专业的教学实验、小型无人机研发团队的飞控算法验证场景，不需要满足工业级无人机的严苛防护要求，但需要具备足够的改装灵活性，因此壳体侧壁预留了多个不同直径的通孔，分别对应调试接口、传感器校准孔、走线槽位，不需要额外开孔就能完成接线、调试操作，适配实验室场景下频繁调整参数、更换传感器的使用需求。壳体的安装边界做了统一的平面基准设计，底部预留的安装凸台高度一致，可以直接通过螺丝固定在无人机机身的中心安装板上，不需要额外制作转接支架，兼容市面上多数小型实验无人机的中心板安装孔位间距。

设计过程中优先考虑了内部元件的布局合理性，将惯性测量单元的安装位置设置在壳体的几何中心区域，尽可能远离动力系统的振动源，同时壳体内部的隔筋将电源模块与信号处理模块做物理分隔，减少电源工作时的电磁干扰对PID控制信号精度的影响。壳体的壁厚采用均匀化设计，整体壁厚控制在1.5mm，既能够满足结构强度要求，也能尽可能降低自身重量，减少无人机的有效载荷负担。两端的圆弧过渡区域做了加厚处理，能够承受轻微的碰撞冲击，避免实验室调试过程中不慎掉落导致壳体开裂损坏内部电路。从装配逻辑来看，壳体采用上下扣合的装配方式，扣合面设置有定位卡槽，组装时不需要额外打胶就能实现初步固定，后续只需要在四个角位锁入螺丝即可完成整体装配，拆装效率高，方便实验过程中频繁开盖调整内部元件、更换校准传感器。
