涵道式武装察打一体无人机结构设计

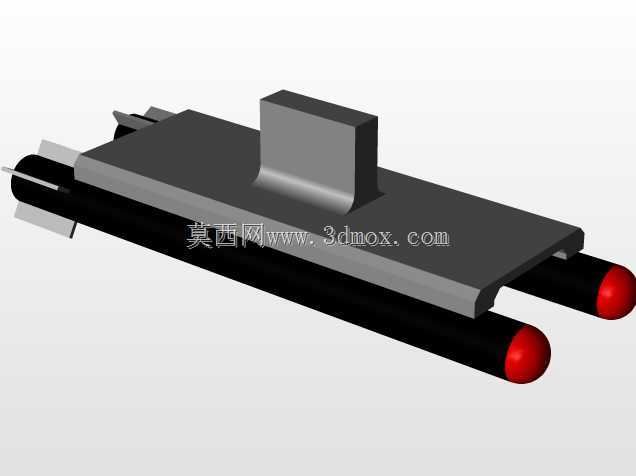

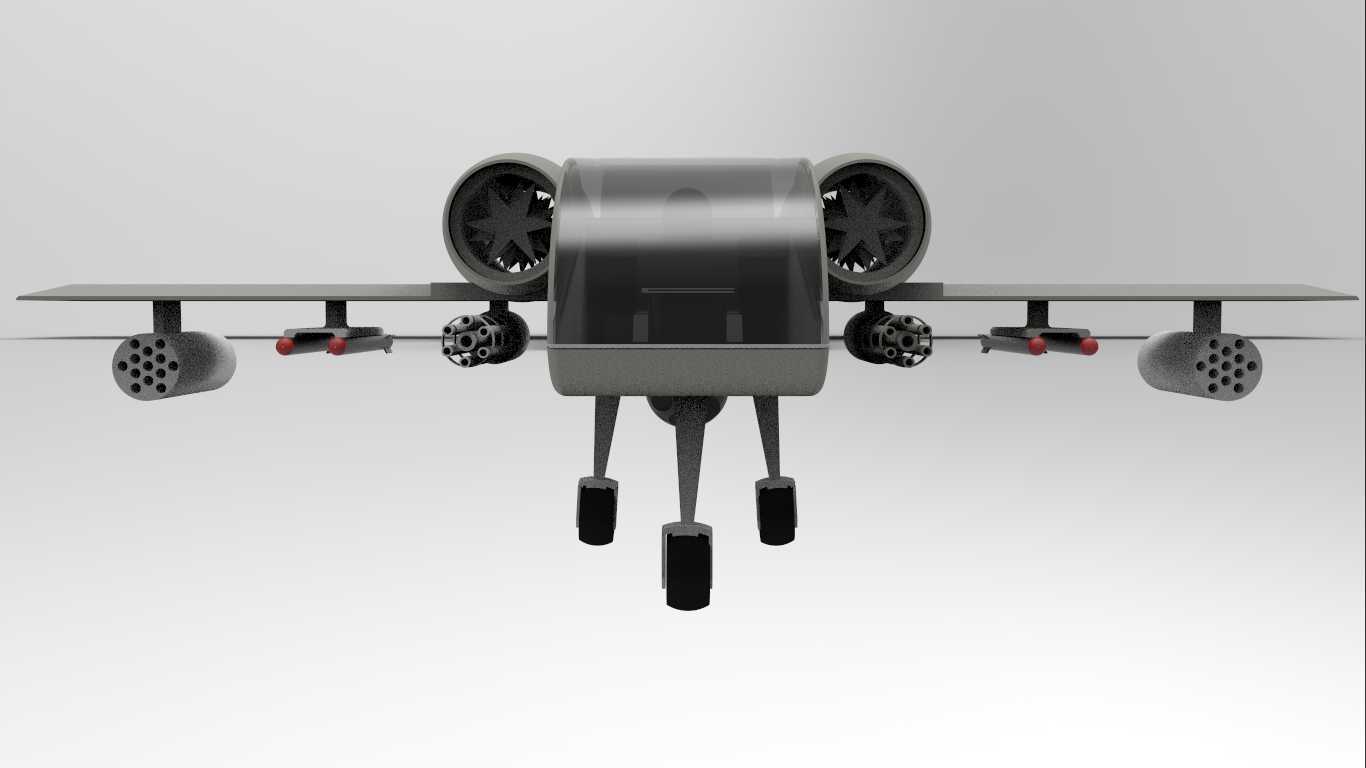

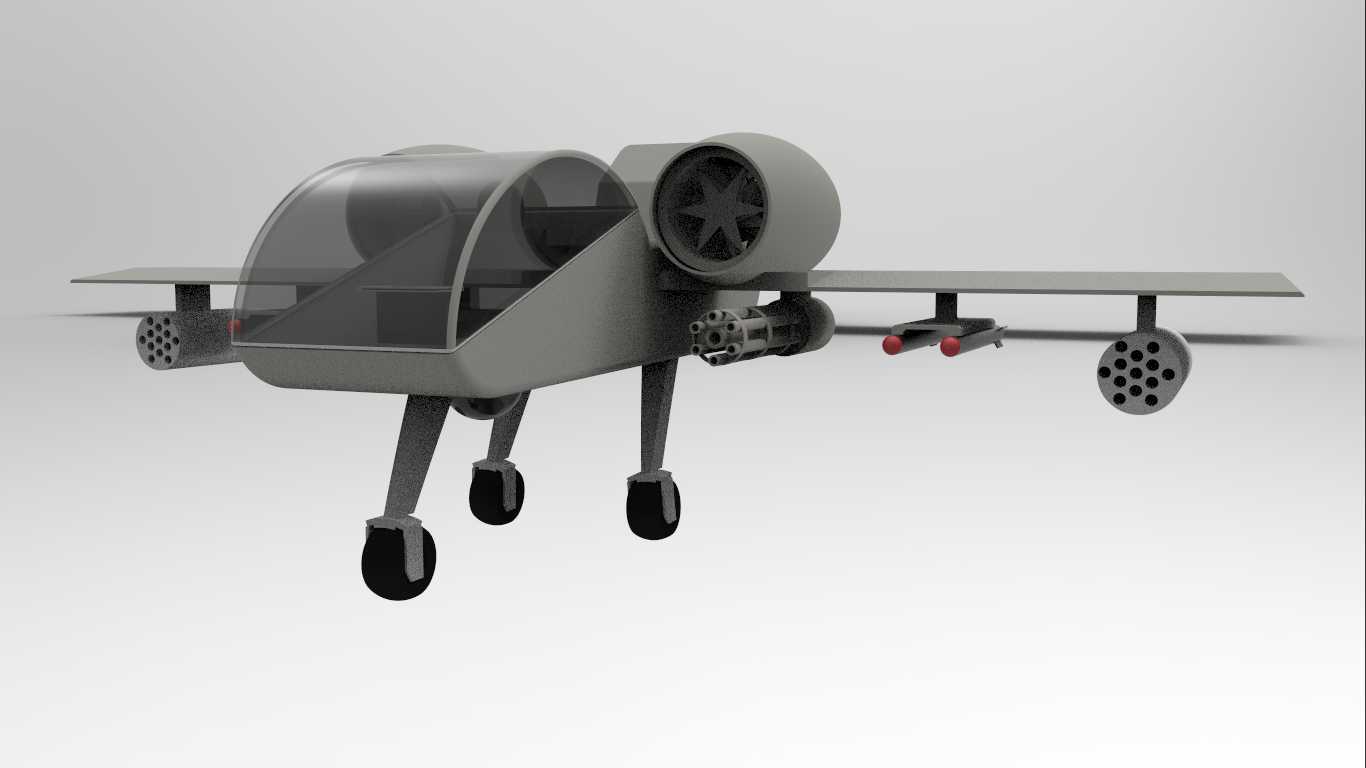

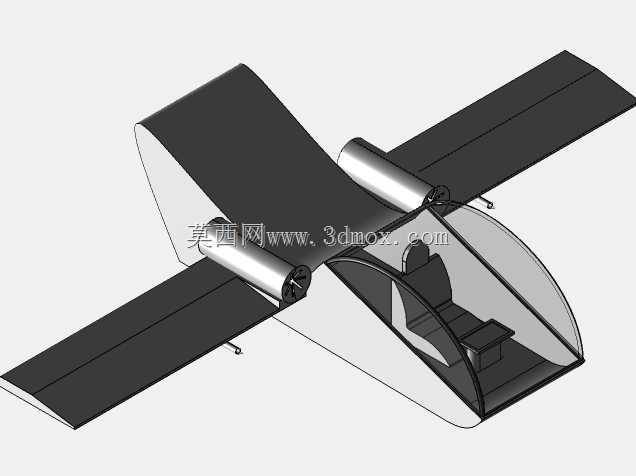

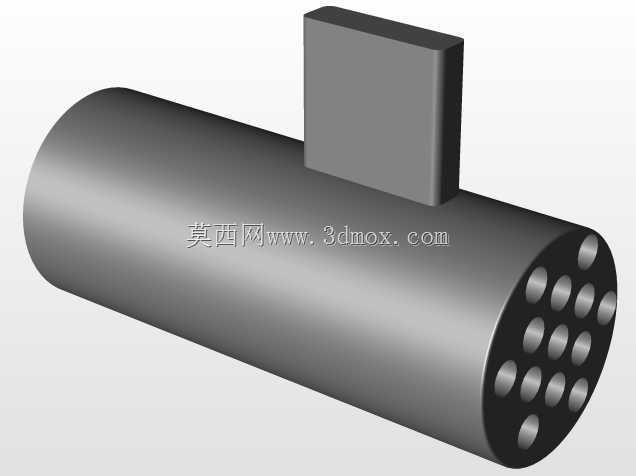

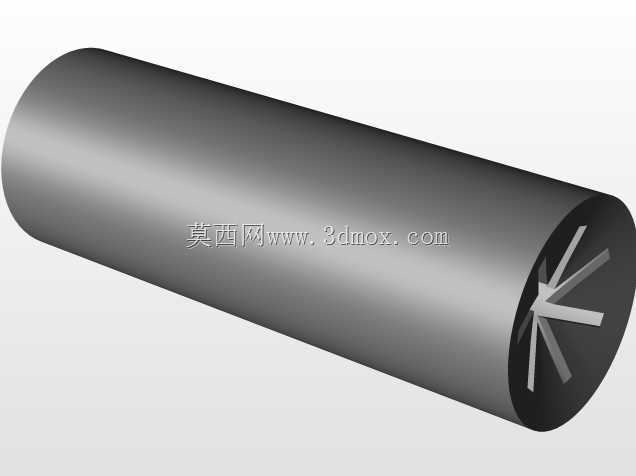

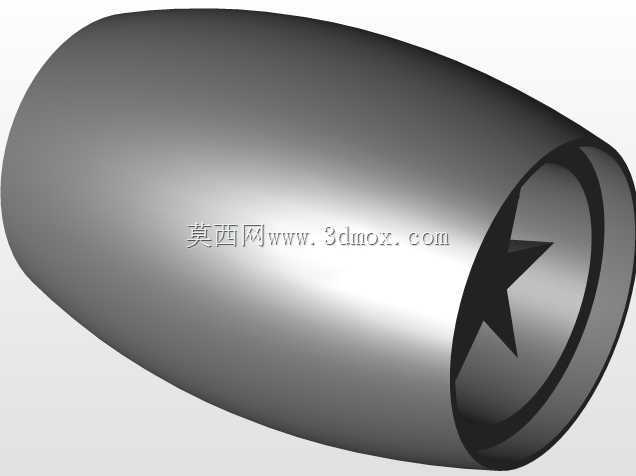

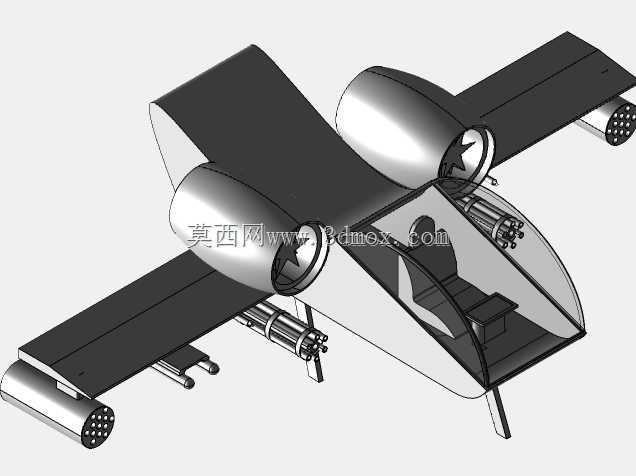

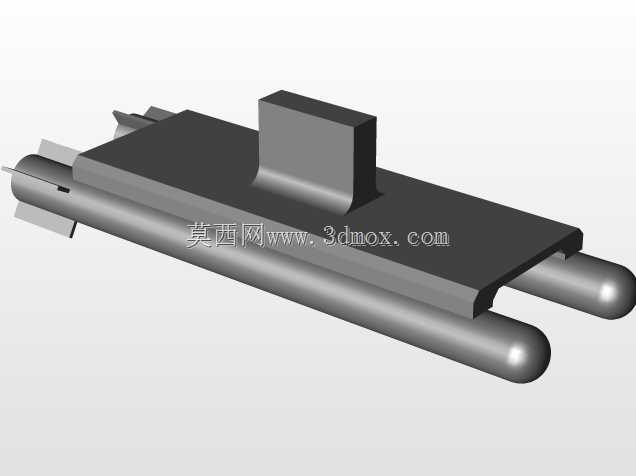

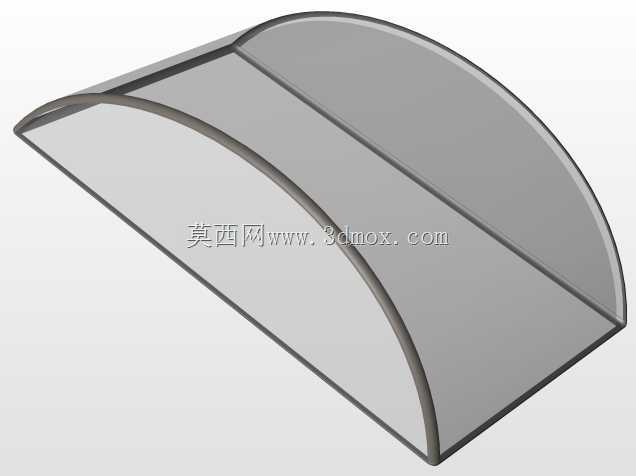

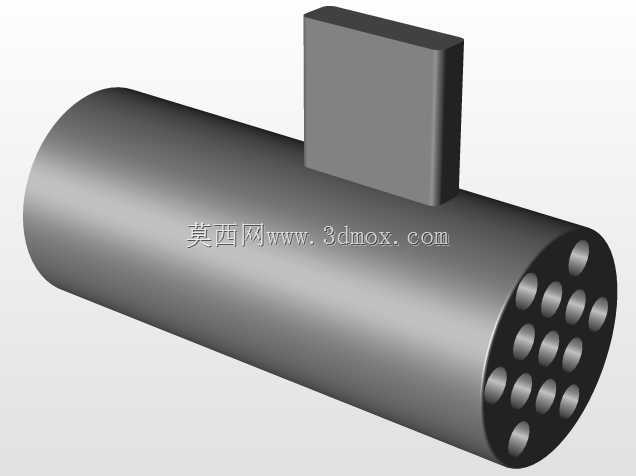

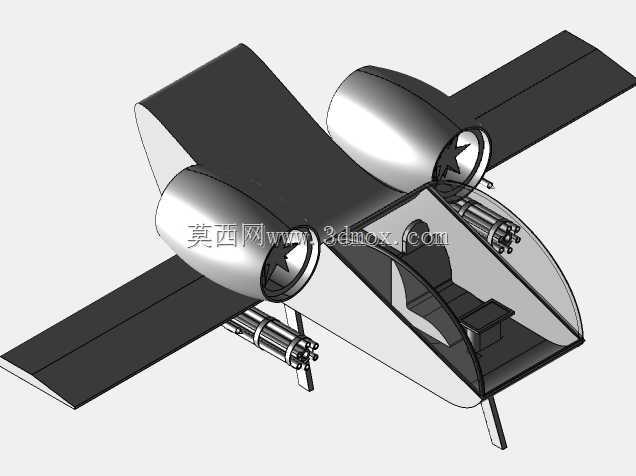

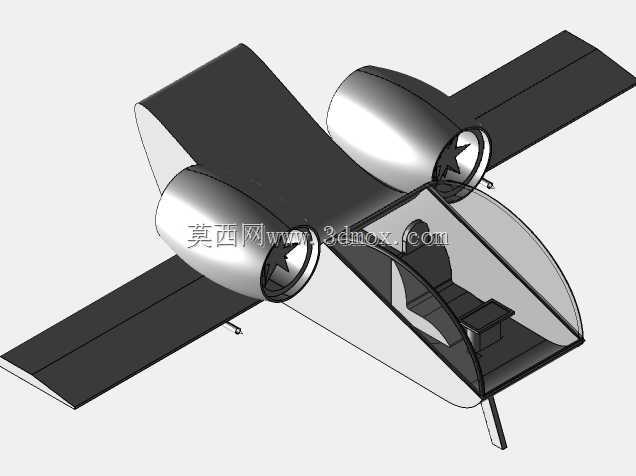

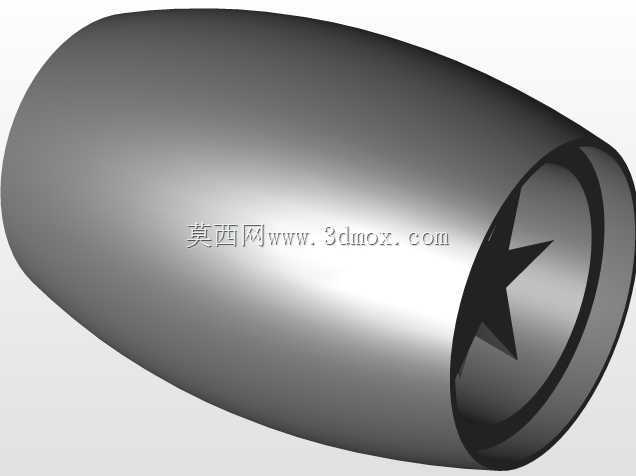

这款涵道式武装无人机的设计，核心瞄准低空近距战术支援、复杂地形抵近侦察与定点清除任务场景，区别于常规多旋翼无人机外露旋翼的结构缺陷，采用双涵道动力单元作为升力与推进核心，涵道环罩既能够对高速旋转的桨叶形成物理防护，避免低空穿行楼宇、林间时桨叶剐蹭障碍物造成动力失效，也能通过涵道的整流效应提升桨盘气动效率，降低同等推力下的动力功耗，同时涵道结构可屏蔽部分桨叶旋转产生的气动噪音，提升低空突防的隐蔽性。整机采用上单翼布局，平直翼展控制在适配狭窄空域穿行的尺寸边界，机翼下方预留多组标准化挂点，可根据任务需求挂载不同载荷：靠近机身内侧的挂点可挂载多管火箭发射巢，用于面状目标覆盖打击；中部挂点适配小型精确制导弹药，执行定点清除任务；外侧挂点可挂载光电侦察吊舱或者电子干扰模块，兼顾侦察与电磁压制需求。机身主体采用流线型封闭式设计，前部为透明材质的航电设备舱，可容纳飞控板、图传模块、导航定位组件以及前视光电传感器，舱段采用快拆卡扣结构，方便地勤人员快速检修更换内部航电部件。起落架采用前三点式固定起落架设计，三个起落架支腿均设置阻尼缓冲结构，主起落架位于机身重心靠后位置，前起落架布置在机头下方，能够在粗糙铺装路面、野外平整硬地完成起降，固定起落架的结构省去了收放机构的重量与复杂度，提升整机可靠性的同时降低维护成本。动力单元的两个涵道对称布置在机身上方两侧，涵道轴线与机身纵轴保持微小安装角，兼顾垂直起降阶段的升力输出与平飞阶段的推进效率，动力安装座采用减震橡胶垫与机身承力框架连接，阻隔桨叶旋转产生的振动传递到机身航电舱，避免振动影响精密传感器的工作精度。机翼与机身的连接采用贯穿式承力梁结构，挂点载荷直接通过机翼梁传递到机身主承力框，避免机翼蒙皮承受集中载荷出现结构损坏，整机结构设计充分考虑野外快速拆装需求，机翼、涵道单元、起落架均可快速拆解，装入标准运输箱后可由单兵携带转场，适配前线作战单位的灵活部署需求。
