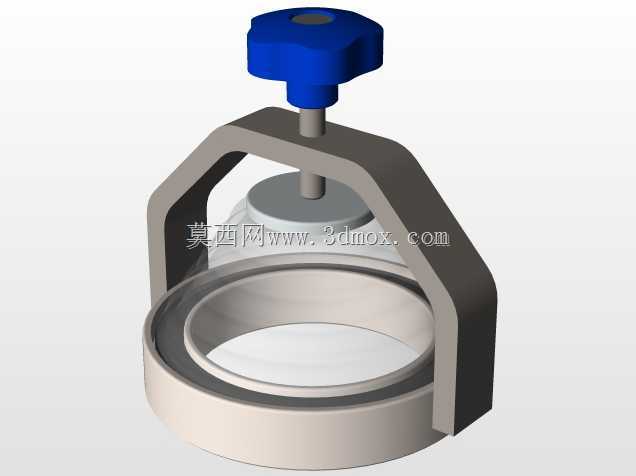

5英寸钢制带玻璃视窗手轮压紧观察孔

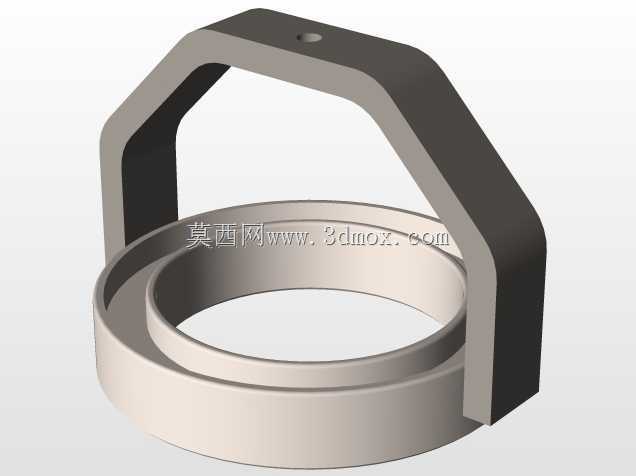

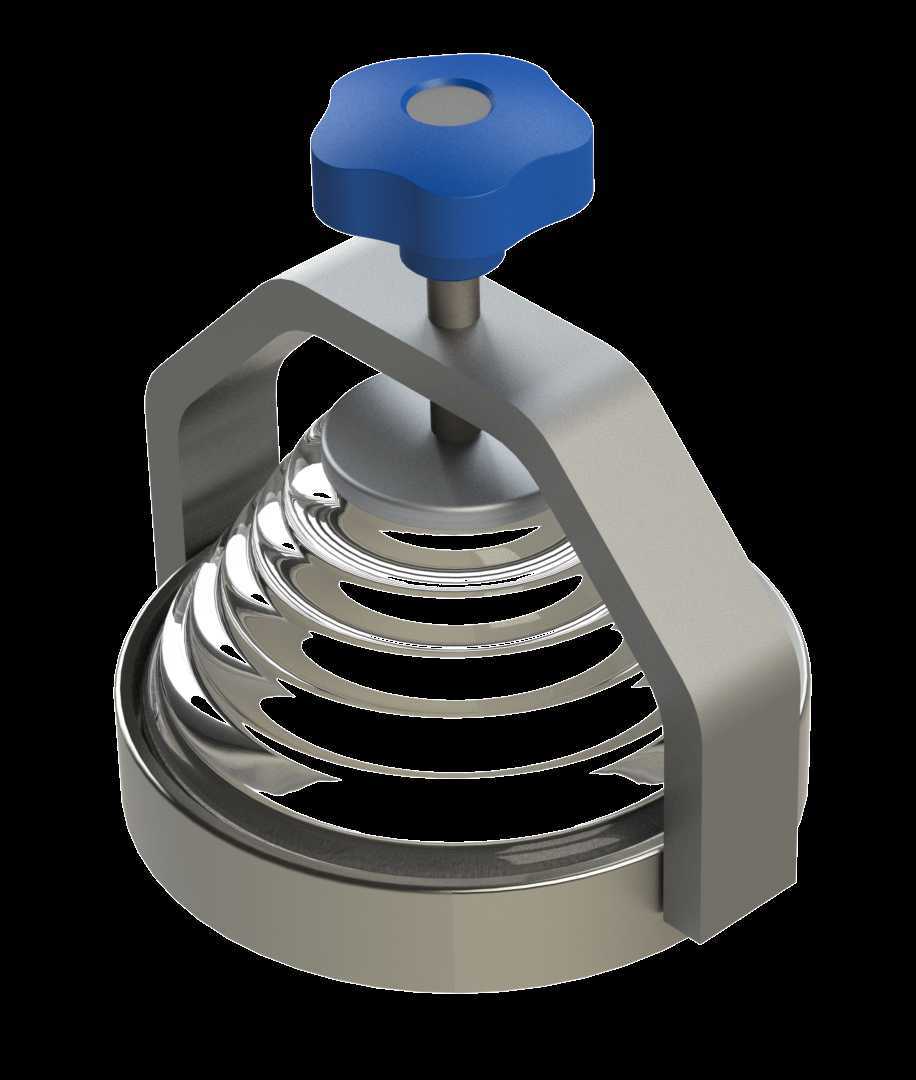

该观察孔结构主要应用于真空腔体、常压储油箱体、密封拖车罐体等需要观测内部介质状态、同时需要保证腔体密封性能的工业场景，可在不开启腔体主密封结构的前提下，直观查看内部液位、物料堆积、反应状态等情况，避免频繁开盖破坏腔体内部环境、带来介质泄漏或真空度破坏的问题。结构整体采用5英寸公称通径设计，安装法兰采用标准平面密封结构，安装边界可适配同规格的罐体开孔，法兰面预留均匀分布的螺栓安装位，可配合密封垫片实现与罐体壁面的紧密压合，适配的罐体壁厚范围覆盖3mm到12mm的常规钢制、铝制罐体壁面，安装时无需对罐体开孔做额外的坡口加工，仅需保证开孔端面平整即可完成装配。上部的星形手轮采用防滑棱边设计，操作时无需额外辅助工具，徒手即可旋动实现压盖的压紧与松开，手轮下方连接的传动螺杆采用梯形螺纹设计，具备自锁特性，压紧到位后不会因为腔体内部的压力波动出现松脱，压合过程中压力通过拱形支架均匀传递到多层叠式的金属压环上，多层压环的阶梯式结构可均匀压紧玻璃视镜的边缘，避免局部应力集中导致玻璃开裂，玻璃视镜采用钢化硼硅材质，可耐受常规工况下的温度骤变与介质腐蚀，视镜与金属压环、法兰底座之间均设置有耐油耐老化的密封胶圈，可满足真空工况下的密封要求，也可耐受常压下油品、弱腐蚀性介质的长期浸泡。拱形支架的跨距经过校核，在螺杆提供最大压紧力时支架的变形量控制在0.1mm以内，不会因为支架形变导致压环偏斜、密封失效，整体结构的外露金属部件均做了抛光防锈处理，可适应户外或潮湿工况下的长期使用，不会轻易出现锈蚀卡滞的问题。在进行结构建模时，所有配合面均按照实际装配公差做了间隙预留，螺纹配合、转动副的位置均还原了实际零件的运动关系，可直接用于装配干涉校验、工装夹具设计参考，也可作为同类型视孔产品改型设计的基础结构，调整法兰尺寸、手轮形式即可适配不同通径、不同压力等级的使用需求。
