MS3470L18-8S方形法兰8芯圆形航空插座结构

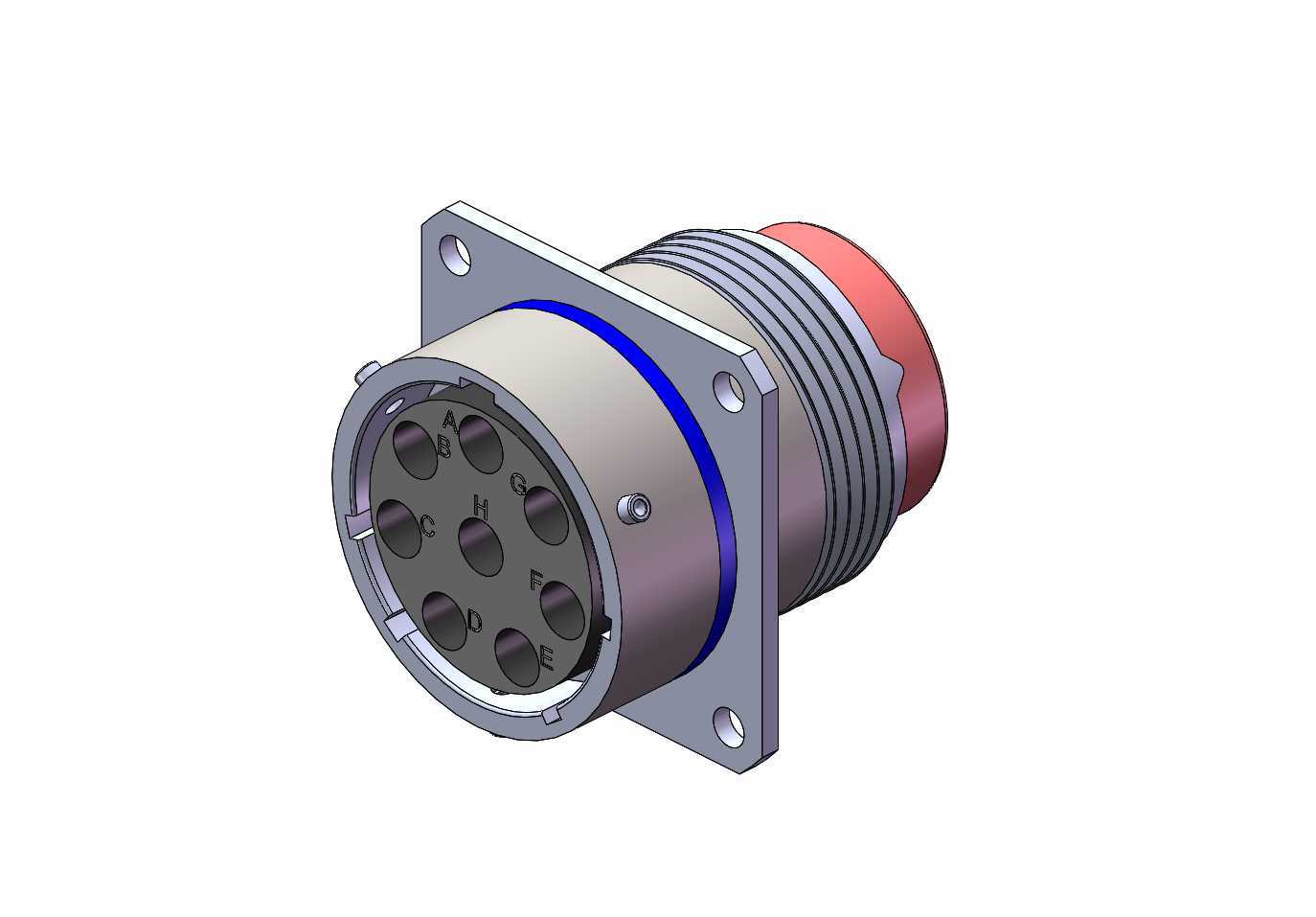

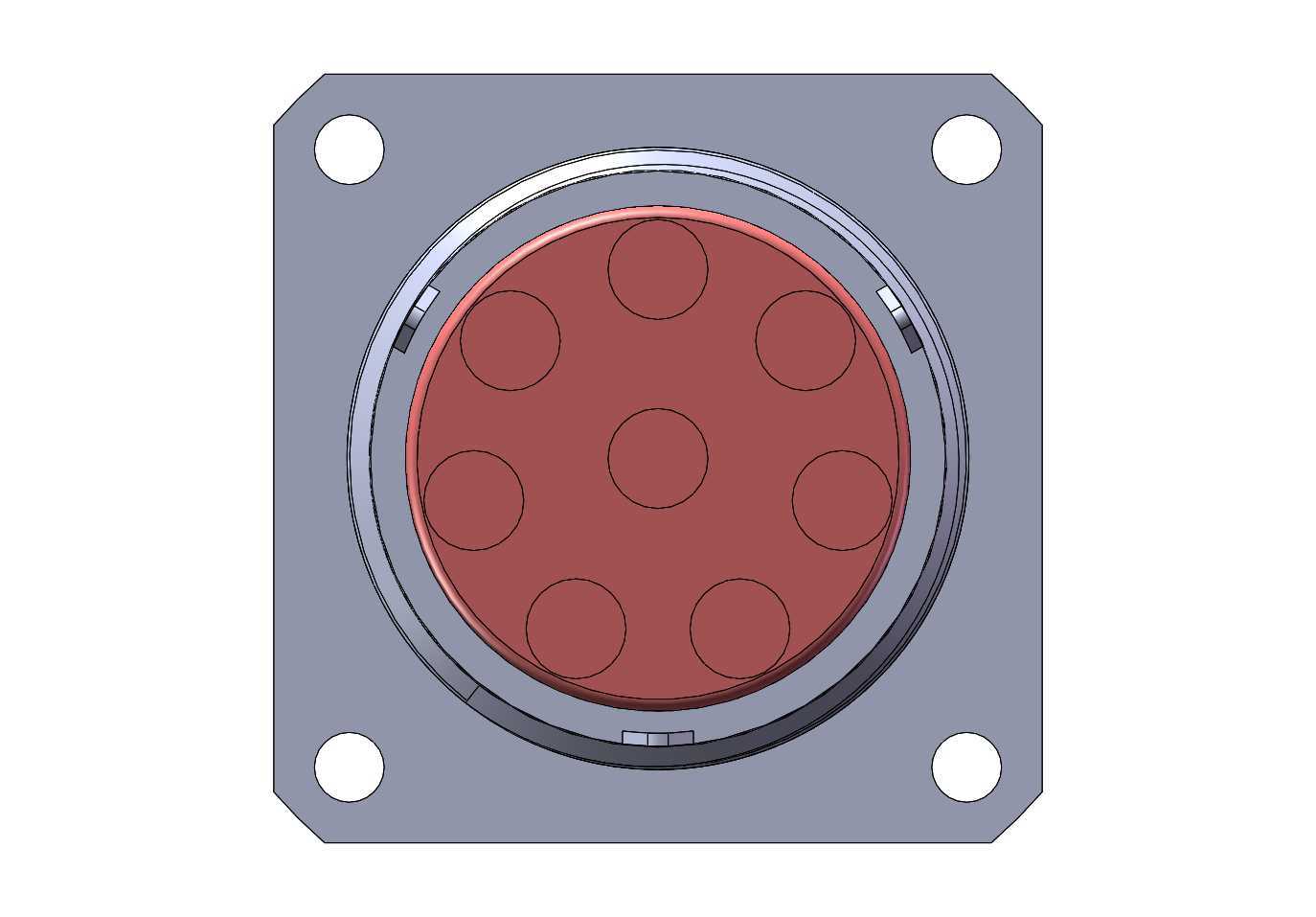

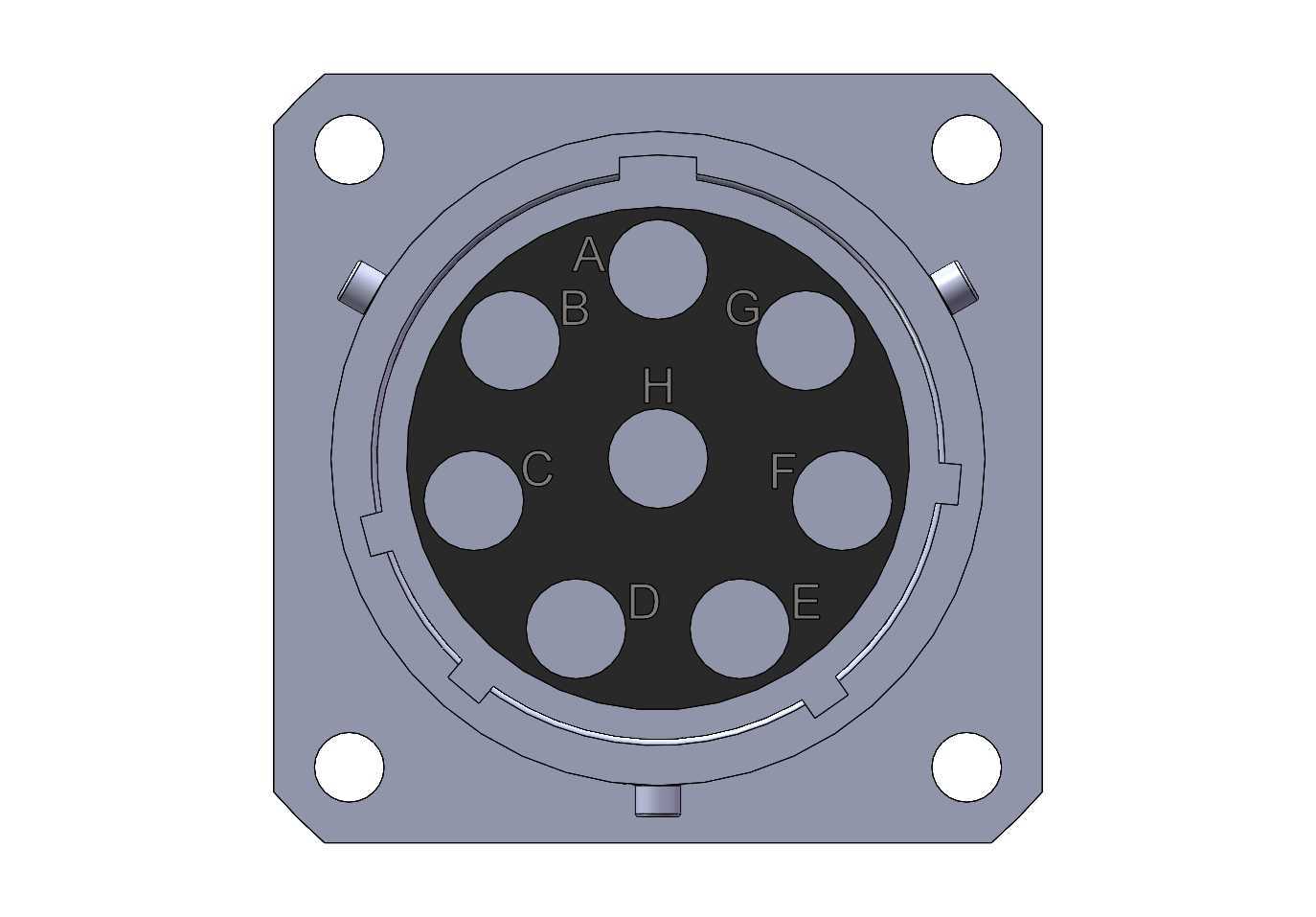

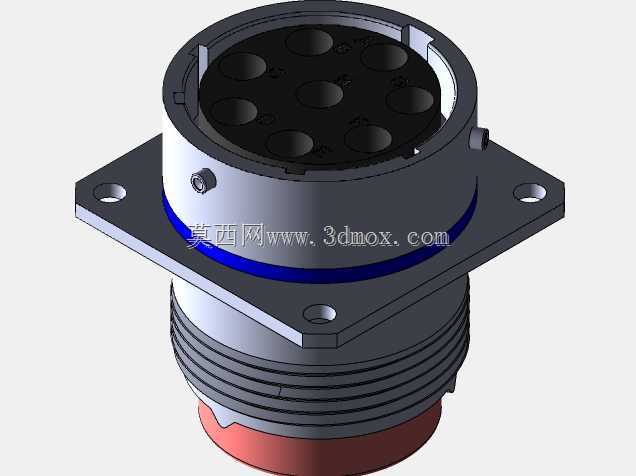

在工业电气互联场景里，这类方形法兰安装的圆形连接器常被用在户外工控设备、移动工程机械、轨道交通车载电气回路的信号与小功率电源接驳位置，相比普通塑料接插件，金属壳体的结构能耐受更复杂的振动、冲击工况，同时具备基础的防误插、防尘适配能力。从结构设计来看，这款插座采用正装方盘法兰固定形式，四个角预留的安装通孔适配M3规格的固定螺丝，安装时可直接贴装在设备面板的预留开孔上，法兰盘做了切角处理，能在狭小安装空间内减少边角干涉，也能避免安装时法兰边缘剐蹭设备漆面或线缆绝缘层。插脚端采用8-12规格的8芯排布，插合面的8个接触件分别做了A到H的标识，中心单独设置一个定位接触位，外围的接触件沿圆周均匀分布，配合壳体内部的键槽结构，能完全避免插合时的错接问题，哪怕是现场盲插操作也能保证对位准确，不会出现针脚错位顶弯的情况。壳体部分采用金属切削成型的结构，外壳尺寸符合18号壳体的规格标准，插合端的环形槽适配配套插头的锁紧结构，连接后能提供足够的插拔保持力，不会因为设备运行的持续振动出现松脱。建模过程中需要重点关注几个尺寸边界：首先是法兰盘的安装孔位中心距，这个尺寸直接决定了面板开孔的适配性，一旦偏差超过0.1mm就会出现安装孔对位不准的问题；其次是插合面的键槽位置与插针的相对位置关系，这部分是防误插结构的核心，建模时需要保证键槽与插针标识的相对角度完全匹配实物；另外插合端面的密封圈安装槽深度与宽度也需要严格控制，槽位尺寸偏差会直接影响密封件的压缩量，进而影响连接后的防护性能。在实际选型应用中，这类插座通常会配套同系列的插头使用，焊接端可根据接线需求选择焊杯形式，适配不同线径的信号线缆，安装时法兰与设备面板之间可加装橡胶密封垫，进一步提升面板位置的防护等级，避免水汽、粉尘从安装缝隙进入设备内部。对于三维建模从业者来说，绘制这类接插件模型时，除了还原外部的安装尺寸，还需要准确还原插合面的配合尺寸，这样在做整机设备布线装配时，才能准确模拟插头插合后的空间占用，避免后续实际装配时出现线缆与周边结构干涉的问题。
