机翼装配作业三轴位移调节工作台

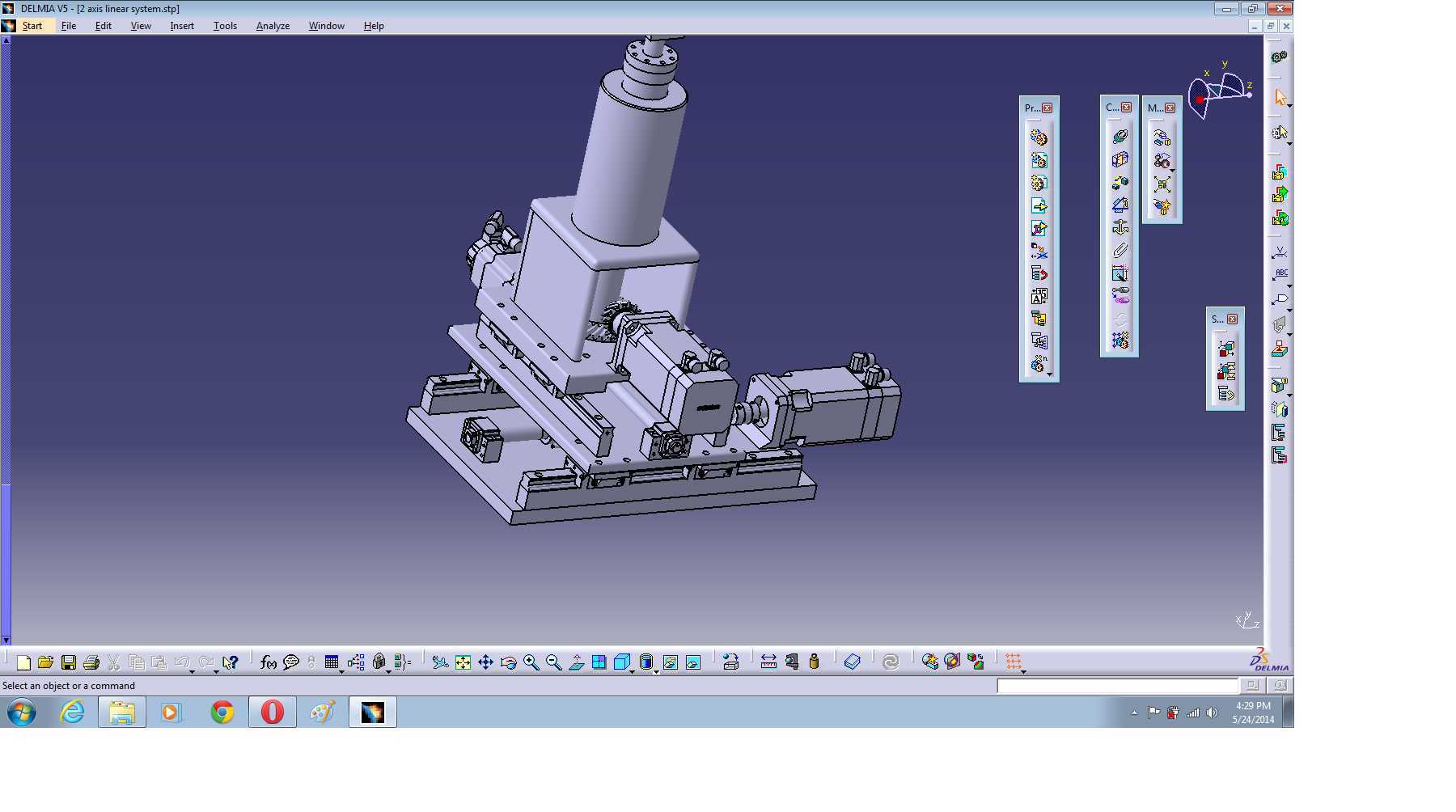

在航空制造机翼部装工段，大尺寸翼面组件的对接、紧固件预装、定位精度校准环节，对承载工装的位移调节能力有极高要求，这款三轴工作台正是针对该场景的定位需求设计。不同于常规通用三轴平台，其Z轴采用大行程立柱式布局，可适配机翼装配过程中不同高度的作业点位，避免常规矮台需要额外垫高工装带来的刚性损失。从结构布局来看，X、Y轴采用正交十字滑台结构，传动副选用精密滚珠丝杠搭配线性导轨，每轴均配置独立的伺服驱动单元，可实现单轴点动、多轴联动的位移控制，重复定位精度可满足机翼蒙皮与翼肋装配时的孔位对位要求，不会出现累计位移偏差导致的装配错位。设计阶段优先考虑了装配作业的承载特性，滑台台面预留了标准T型槽安装位，可直接固定机翼定位夹具、压装附件或者钻孔导向工装，不需要额外加工转接板，减少安装环节的累计误差。安装边界方面，设备底座采用整体式铸铁结构，底面设置了6个可调水平支撑脚，可适配装配车间地面的平面度误差，不需要额外制作高精度安装地基，整体占地面积控制在小型装配工位的允许范围内，不会占用过多工段通道空间。Z轴的滑枕部分做了加厚处理，搭配配重平衡结构，即使搭载较重的压装作业头，也不会出现下行溜板的问题，保障装配作业过程中的稳定性。日常使用中，各轴的导轨副均配置了防尘折布，可阻挡机翼装配过程中产生的铝屑、密封胶碎屑进入传动间隙，延长维护周期，不需要频繁拆解清理传动部件。针对机翼装配的作业特性，三轴的移动速度做了分段设置，低速段用于精调对位，高速段用于快速空程移动到作业点位，兼顾装配效率与对位精度，避免高速移动带来的惯性冲击影响定位准确性。
