航天用圆管快装式U型扶手固定夹结构

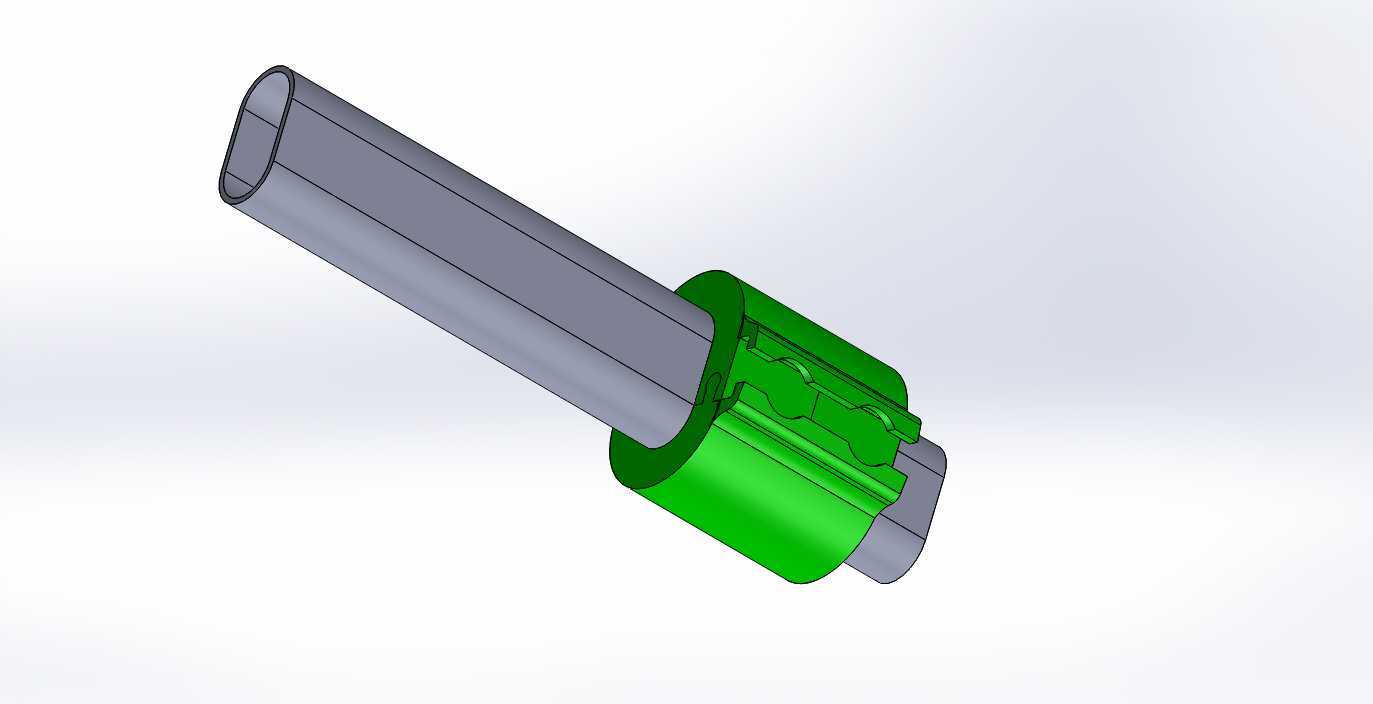

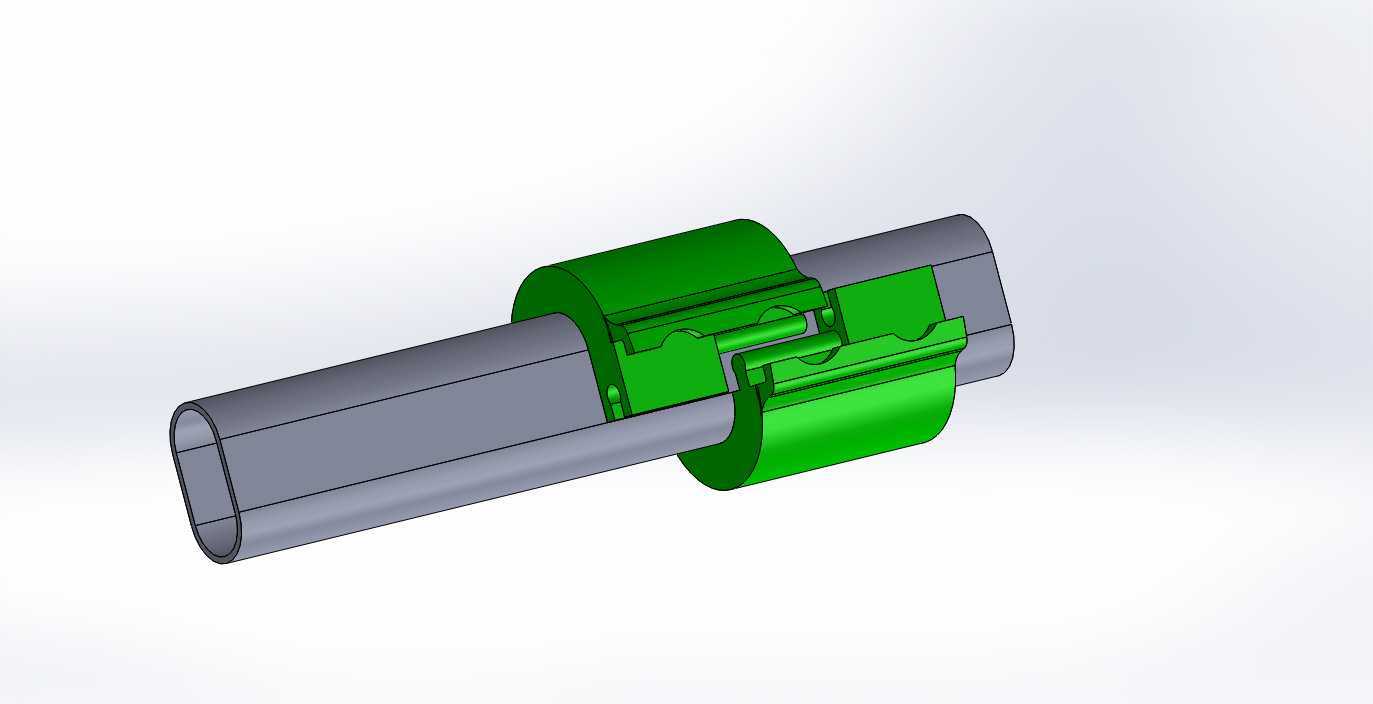

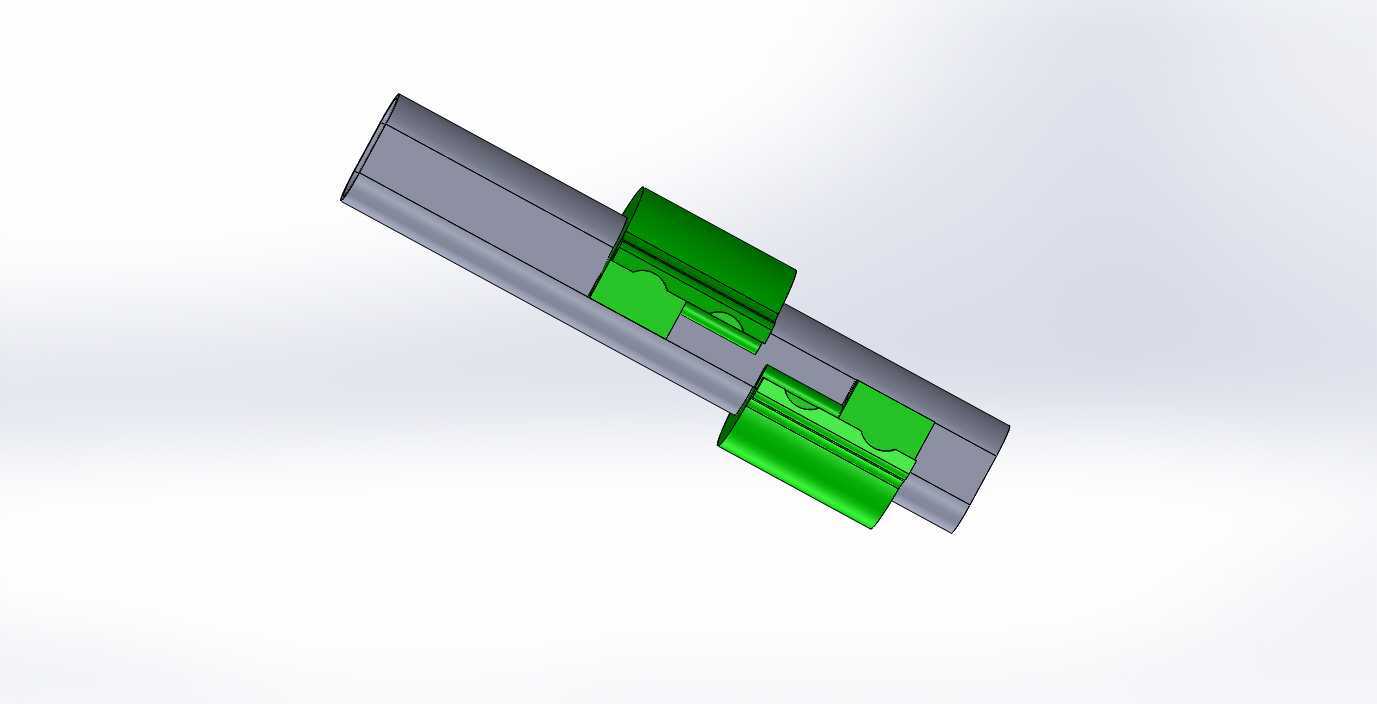

这类U型扶手夹最初是为航天舱内扶手管路配套设计的，核心作用是在失重工况下为舱内可移动扶手提供快速锁定与释放的连接节点，同时也可适配地面特种装备、高空作业平台的圆管扶手临时固定场景。从结构设计来看，该夹体采用剖分式抱紧结构，主体为工程塑料材质，内侧做了与圆管外径匹配的圆弧贴合面，抱紧时接触面能均匀分散夹紧力，避免薄壁扶手管出现局部压痕或形变，夹体外侧的防滑筋条既方便操作人员戴着手套完成开合操作，也能在夹紧后提供额外的结构刚度，防止夹体受侧向力时出现开裂。设计时优先考虑了无工具快装的需求，夹体自带的弹性卡扣结构不需要额外螺栓或销钉，对准管位按压到位即可完成锁定，拆卸时只需拨开卡扣侧的解锁凸耳就能快速取下，完全适配航天舱内快速调整扶手布局、地面应急作业平台快速拆装扶手的使用需求。安装边界上，该夹体适配标准外径的圆形金属或复合材质扶手管，夹体自身的径向尺寸控制在较小范围，不会突出扶手管外径过多，避免在狭窄通行空间内形成剐蹭隐患，轴向长度经过反复校核，既保证足够的抱紧摩擦力防止扶手轴向窜动，又不会占用过多管段安装空间，相邻两个夹体的最小安装间距可以控制在较短范围内，适配不同长度的扶手段拼接需求。从实际使用场景出发，这类夹件除了航天领域，也可拓展用于洁净车间的工位扶手固定、医疗设备的辅助扶手安装、户外探险装备的管架连接，其无额外紧固件的设计能减少零件散落的风险，在高空、失重、无尘等特殊工况下优势明显。结构建模时重点还原了夹体内侧的防滑齿槽、卡扣的弹性变形让位结构、外侧的加强筋布局，每一处细节都对应实际装配时的受力需求，比如卡扣根部的圆角处理是为了减少反复开合时的应力集中，提升夹件的循环使用寿命，内侧的微齿结构是为了在不增大夹紧力的前提下提升防滑系数，避免扶手受轴向拉力时出现滑移。
