两件式拼接扶手夹结构设计

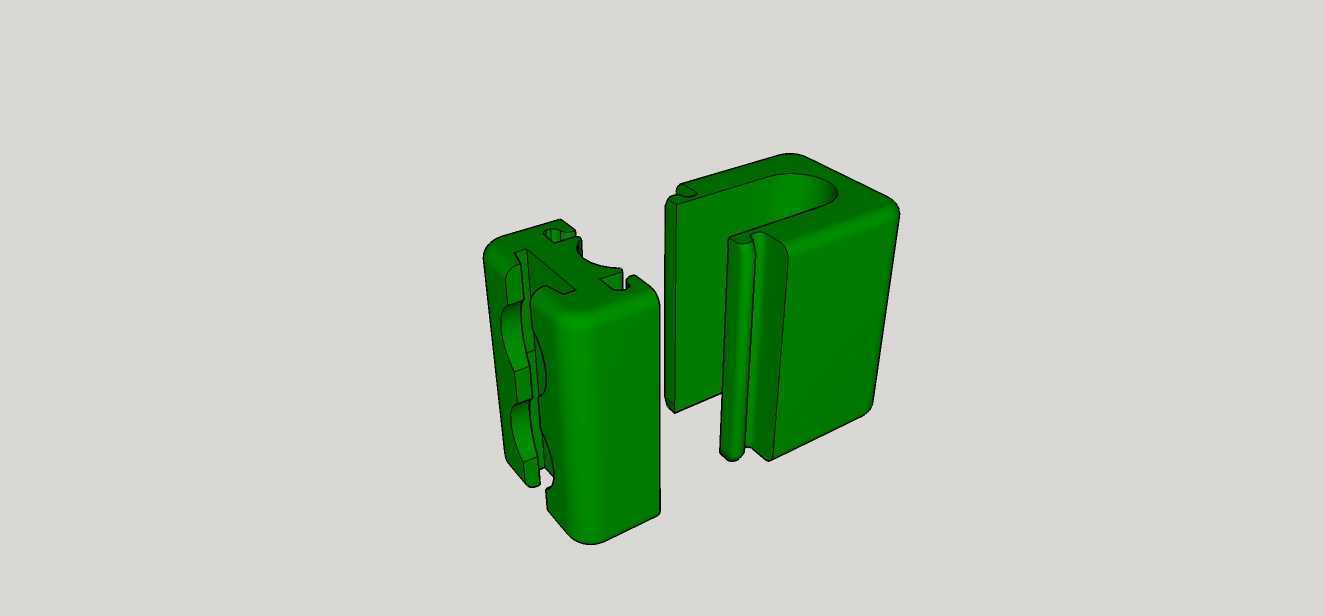

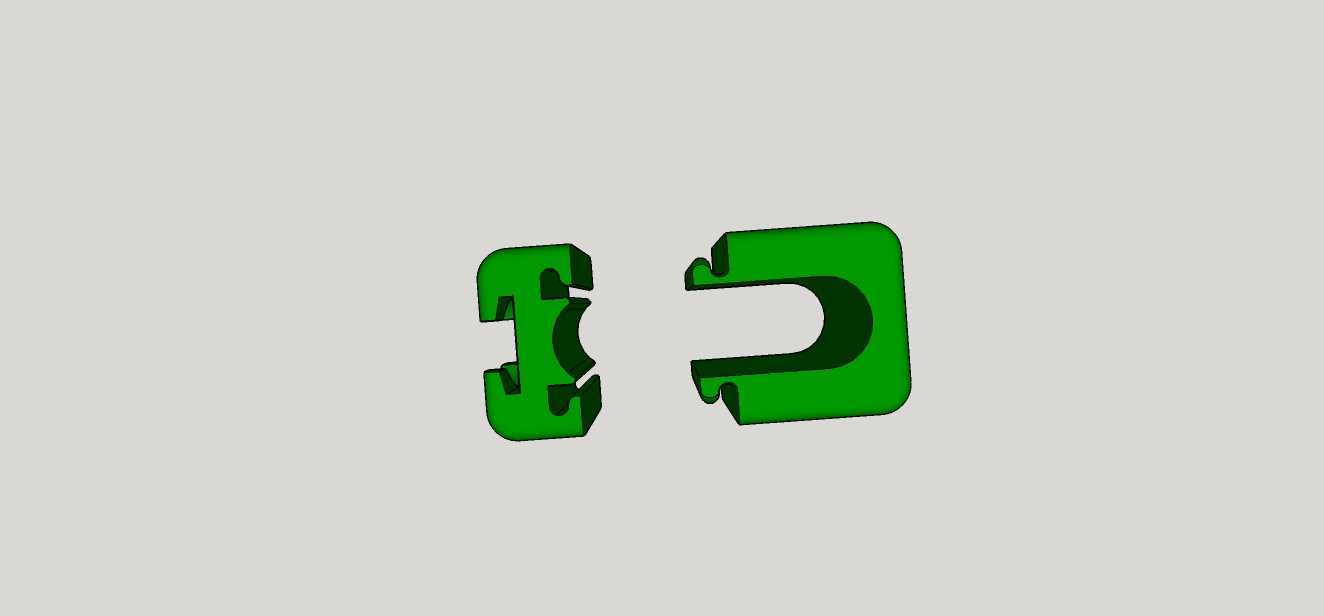

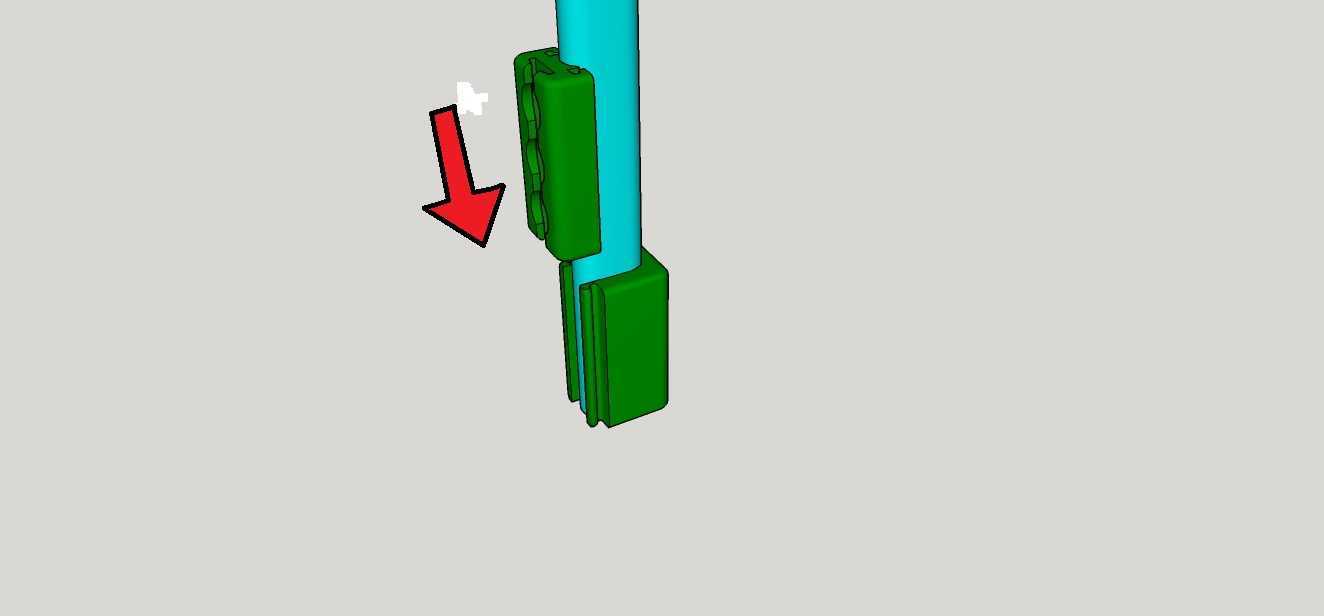

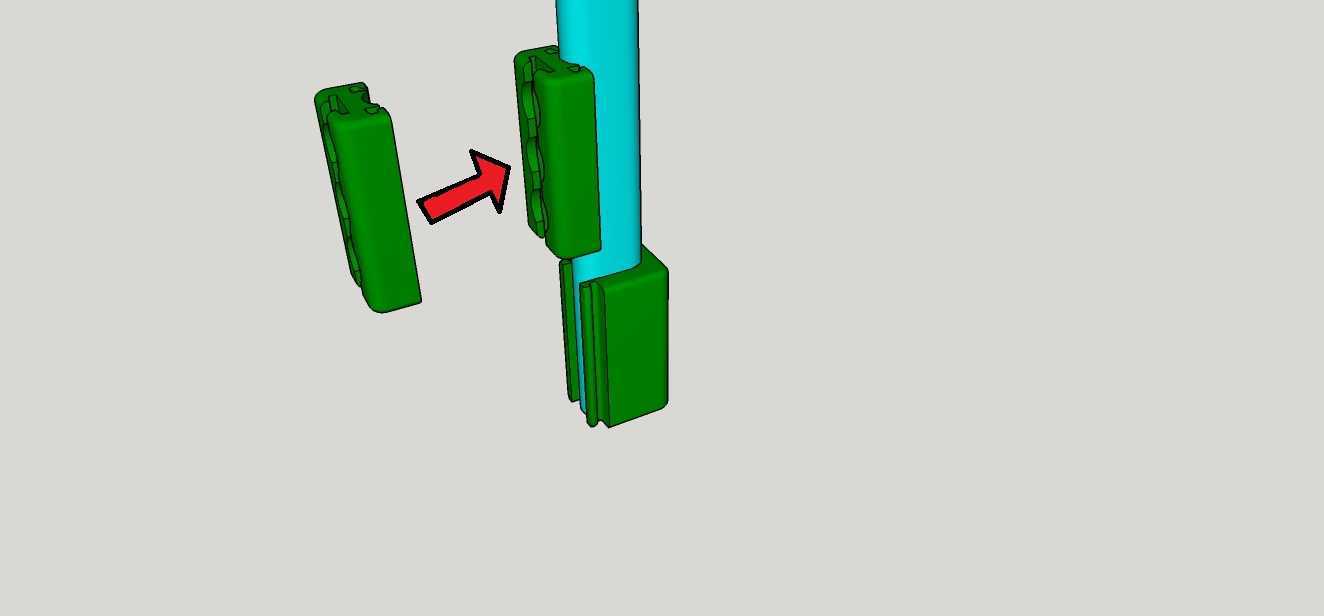

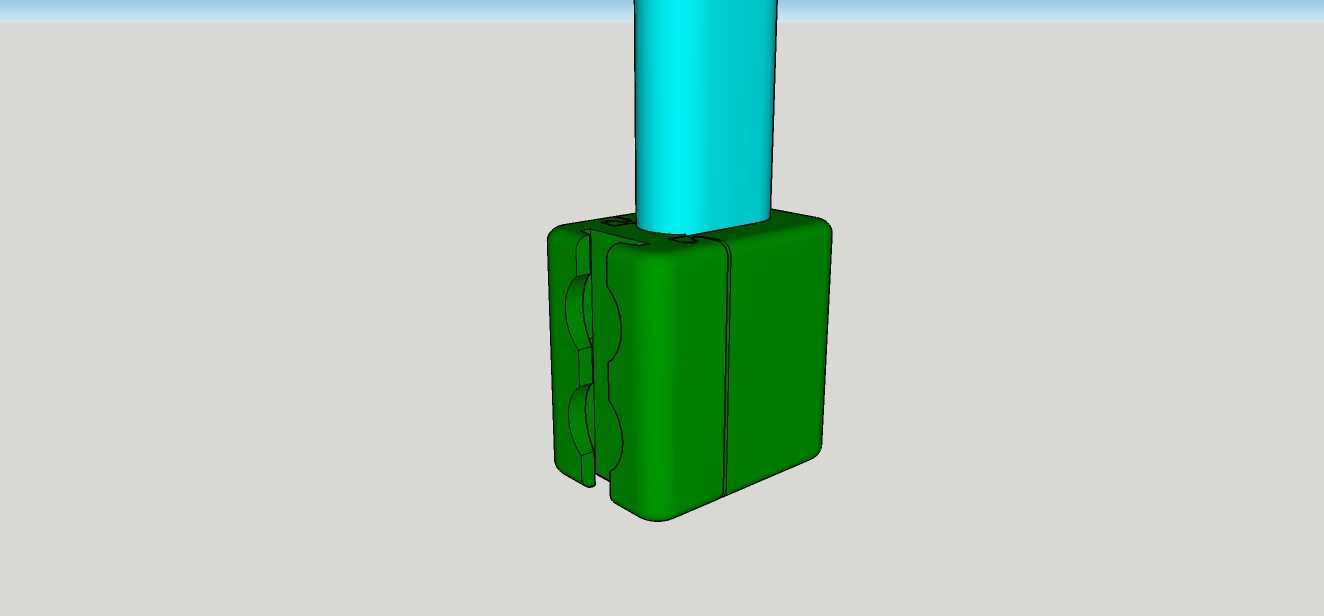

这款两件式拼接夹持构件，核心应用场景覆盖空间在轨设备辅助装夹、地面实验平台扶手快装、小型工装辅助定位等领域，可适配圆柱形杆件、矩形导轨类安装基面，实现无额外紧固件的快速卡接固定。从实际使用逻辑来看，较大的基座件可直接滑套在预设导轨上，其内侧的C型开口与导轨外轮廓做了适配性修形，滑动过程中不会出现卡滞或径向窜动，开口边缘做了0.2mm的倒角处理，装配时可自动导正位置，无需额外对准工序。较小的插接件沿导轨滑入基座件的卡槽后，两者的凹凸卡扣结构会形成轴向与径向的双重限位，拼接完成后可形成完整的环形夹持腔，抱紧穿过的扶手杆件，夹持力可通过调整卡扣的过盈量适配不同直径的杆件，常规工况下可承受150N的径向拉拽力不脱开。设计阶段优先考虑了无工具装配需求，整个拼接过程无需螺丝、销钉等额外紧固件，操作人员徒手即可完成装拆，适配在轨操作、狭小空间装配等无法携带复杂工具的场景。外形上两个构件均做了圆角过渡处理，无尖锐棱角，避免操作过程中划伤人员或剐蹭周边线缆、设备表层。安装边界方面，基座件的外侧平面预留了2mm的安装余量，可根据实际需求粘贴防滑垫或加装小型固定顶丝，适配不同粗糙度的安装基面；两个构件拼接完成后的整体外轮廓尺寸控制在较小范围内，不会占用过多安装空间，可适配密集排布的扶手安装场景。构件的壁厚做了均匀化处理，最小壁厚不低于1.5mm，既保证了结构强度，也适配增材制造的工艺要求，打印过程中不会出现壁厚不足导致的变形或破损。滑动配合面的间隙控制在0.15mm，既保证滑动顺畅，也不会因间隙过大导致装配后出现晃动，卡扣位置的配合面做了0.1mm的过盈设计，装配到位后会有明显的到位反馈，操作人员可通过触感判断是否装配到位，无需额外检查。
