火箭连接固定支架结构设计

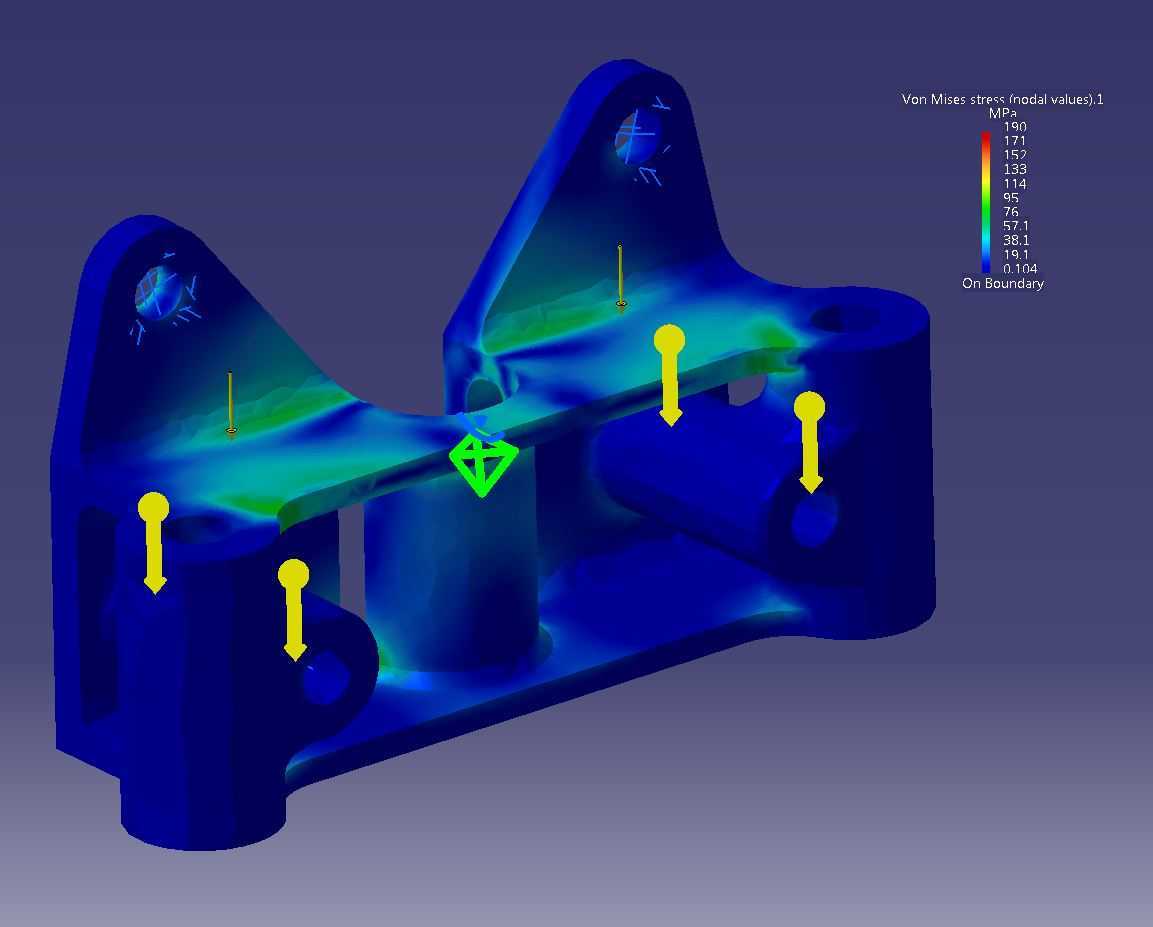

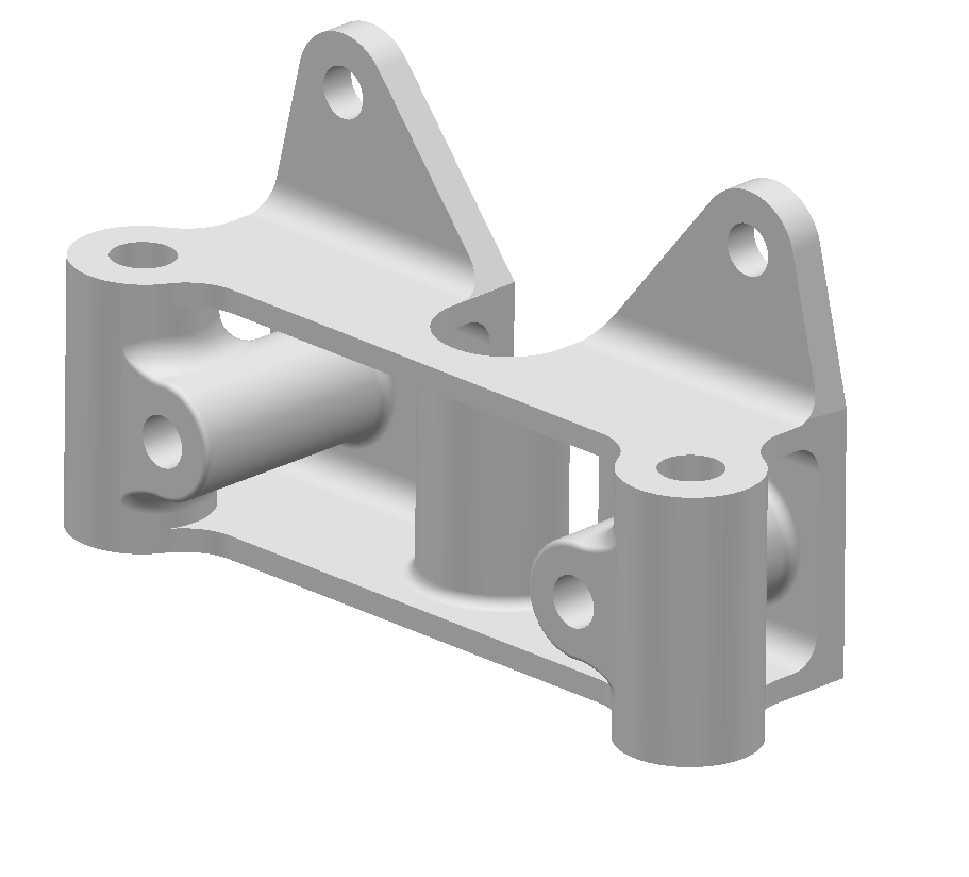

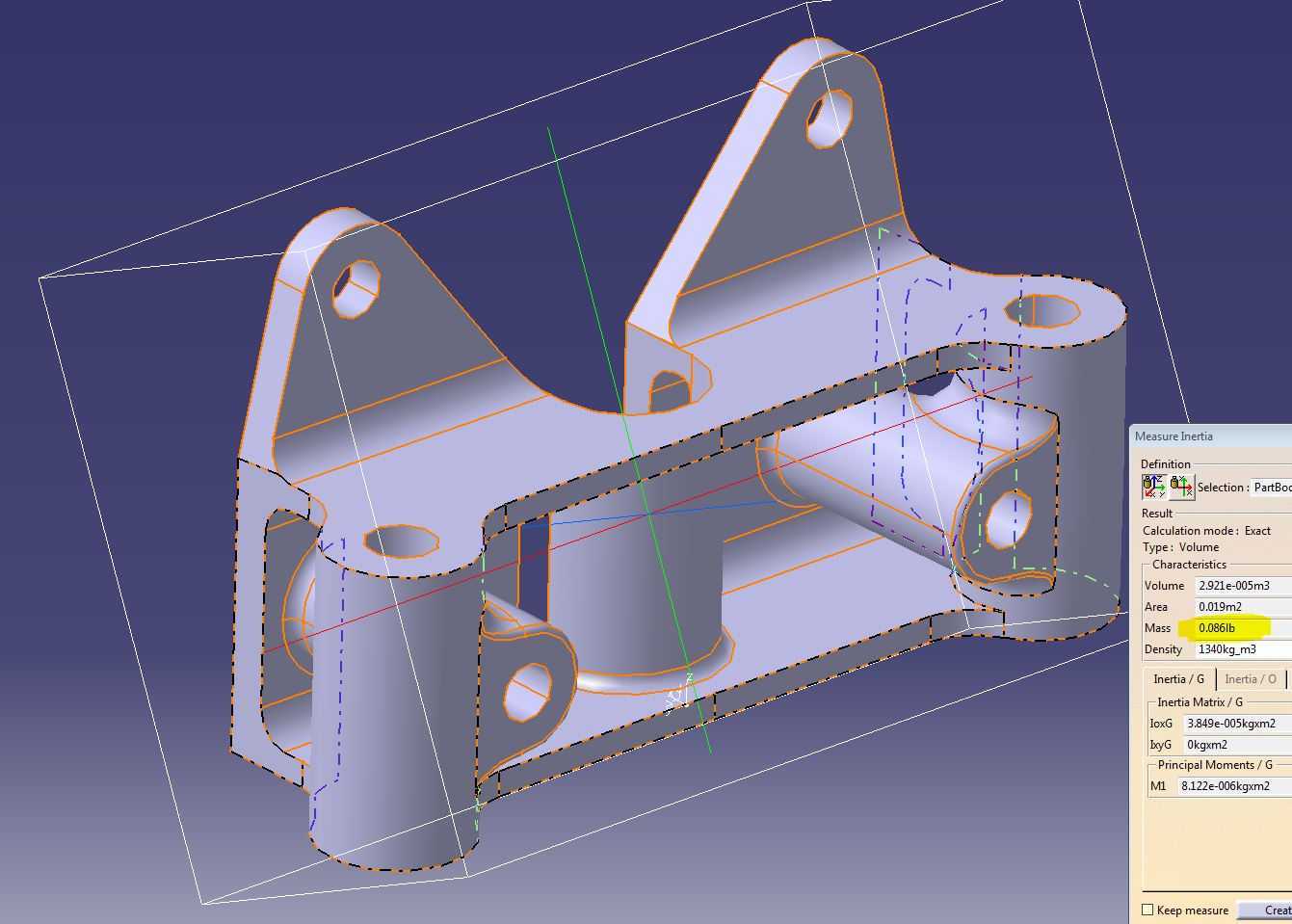

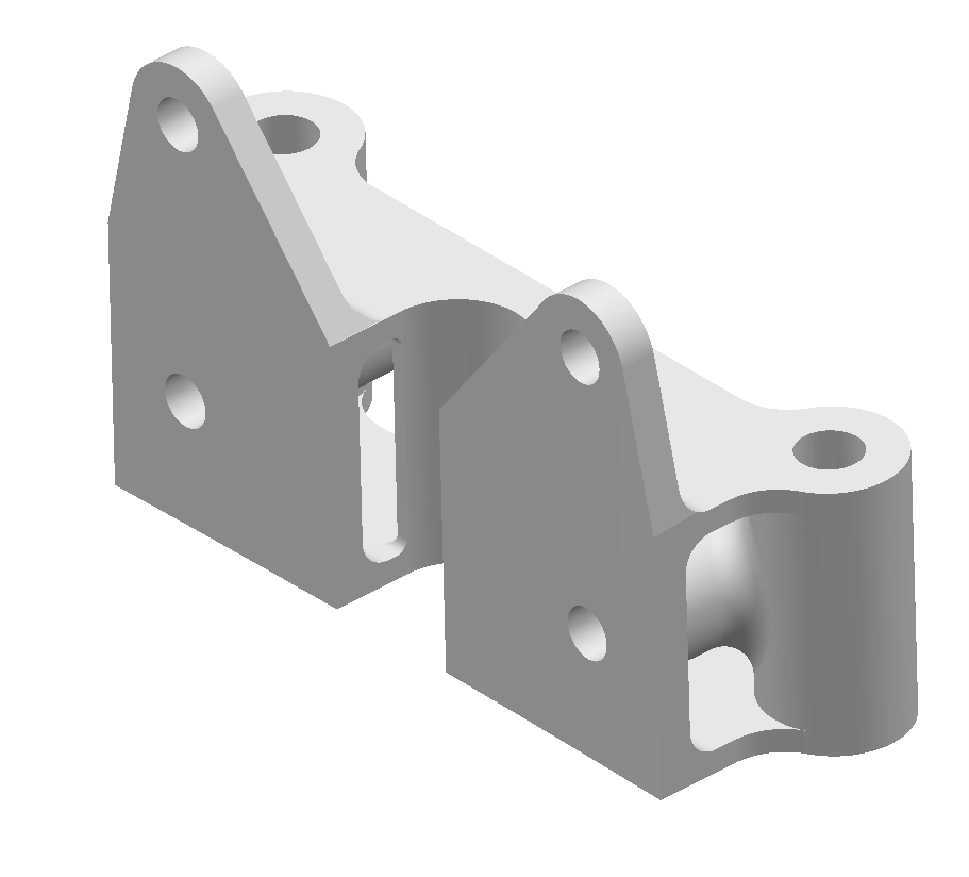

该结构件属于航空航天领域箭体配套的连接支撑构件，主要应用于火箭部段之间的载荷传递与部件固定场景，在实际服役过程中需要承担箭体飞行阶段的轴向推力、横向过载以及振动工况下的交变载荷，是保障箭体局部结构稳定性的关键受力零件。从结构设计逻辑来看，整体采用一体化铸造成型的框架式构型，摒弃了传统多零件拼接的冗余设计，既减少了装配环节的累计误差，也能有效降低结构自重，匹配箭体设计对零部件轻量化的严苛要求。零件上分布的多处通孔均为安装定位孔，不同位置的孔位对应不同的对接接口：上部两个带凸台的耳片孔用于与上部舱段的吊点或连接耳片对接，侧面的同轴通孔用于穿装铰接销轴，实现与相邻构件的转动副连接，下部的凸台孔则用于固定管路、线缆支架这类附属组件，孔位的同轴度、端面垂直度公差均控制在IT7级以内，避免安装后出现附加应力。在安装边界设计上，零件底部的支撑面为主要定位基准，平面度要求控制在0.05mm范围内，安装时需要保证该基准面与对接舱段的安装面完全贴合，局部间隙不得超过0.02mm，防止受载时出现应力集中导致结构失效。两侧的支撑耳片做了加厚过渡处理，耳片与主体框架的连接处采用大圆角过渡，避免应力集中在转角位置，中间的空腔结构一方面是为了减重，另一方面也为相邻部件的运动预留了足够的避让空间，不会在箭体姿态调整时出现结构干涉。从功能特性来看，该构件同时具备刚性连接与铰接适配的能力，既可以作为固定支座承载静态载荷，也能通过销轴连接释放特定方向的转动自由度，适配箭体飞行过程中的微小形变补偿需求。设计过程中针对受力较大的铰接孔位置做了局部壁厚加强，孔内壁预留了后续衬套压装的余量，实际装配时压装耐磨衬套后可以大幅提升铰接位置的抗磨损能力，延长构件的服役寿命，整体结构的壁厚分布完全遵循等强度设计原则，在非主要受力区域适当减薄壁厚，在载荷传递路径上的结构则做了加厚处理，实现强度与重量的最优平衡。
