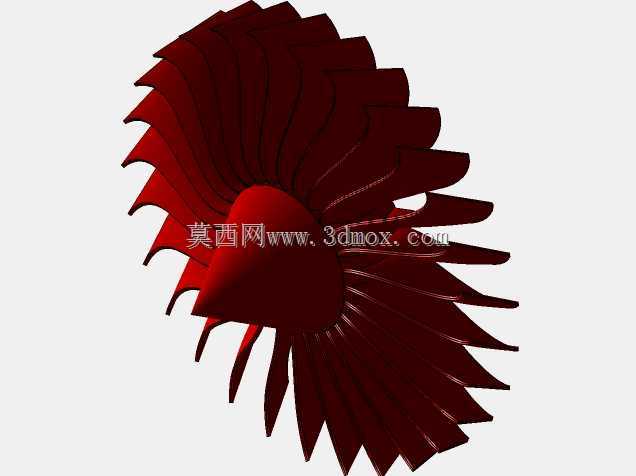

涡轮动力传动核心结构三维数模

该涡轮结构主要应用于流体能量转换场景，在涡轮增压器、工业汽轮机、水力透平设备中承担核心能量传递作用，可将流体介质携带的动能、压力能转化为旋转轴的机械能输出，为后续传动链路提供动力输入。从实际工程应用角度看，这类涡轮的叶型曲率直接决定流体冲角匹配度，设计阶段需要结合介质流速、入口压力参数反复调整叶片安装角，避免运行过程中出现叶道涡、流动分离等问题，降低能量转换效率。建模过程中优先保证叶片型面的连续性，叶根与轮盘的过渡位置采用大圆角平滑衔接，可有效降低高速旋转时的应力集中系数，避免长期交变载荷下出现疲劳裂纹。轮盘中心的轴孔采用过盈配合公差设计，配合键槽结构可实现与传动轴的周向固定，安装时需要严格控制轴孔的圆柱度公差，保证旋转过程中的动平衡精度，减少整机运行时的振动幅值。叶片沿轮盘周向均布，相邻叶片间的流道截面沿介质流动方向渐变收敛，可引导介质平稳完成能量交换，降低流动过程中的水力损失。轮盘背面设计有定位止口，可与相邻的密封件、轴承座部件精准配合，控制轴向安装尺寸偏差，避免运行时出现轴向窜动。这类涡轮在实际选型时，需要匹配对应工况的流量、压比参数，外形尺寸需要适配安装腔室的边界空间，轮盘外径与腔室内壁预留足够的安全间隙，防止高速旋转时出现碰摩故障。建模时对叶片前缘、后缘做了小圆角处理，既符合实际加工的工艺要求，也能减少介质对叶片边缘的冲蚀磨损，延长部件的实际使用寿命。整体结构未设置多余的工艺凸台，所有曲面均满足五轴加工的走刀要求，可直接导入CAM模块生成加工刀路，也可用于后续的有限元仿真、流场分析工作，为整机性能验证提供精准的数模支撑。
