小型应急物资运输多旋翼无人机结构

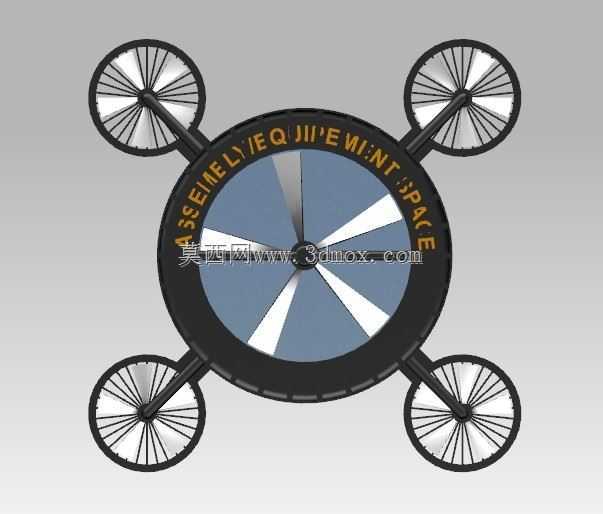

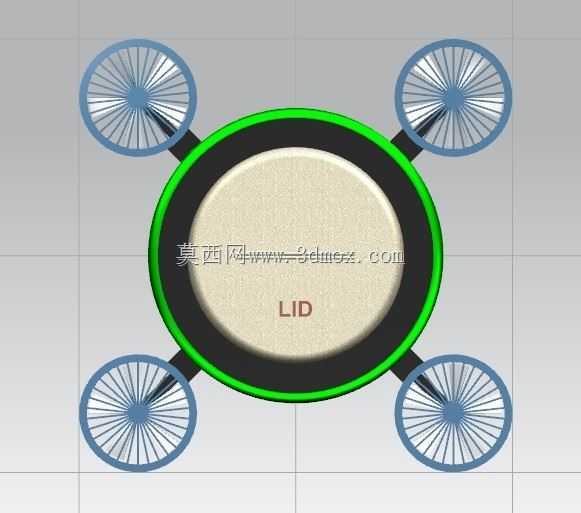

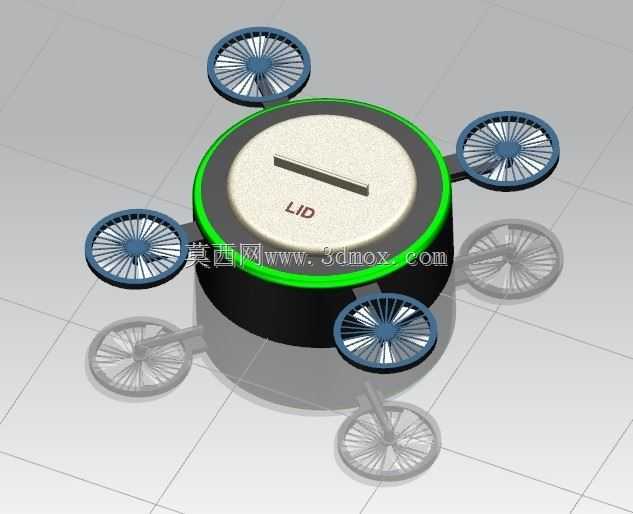

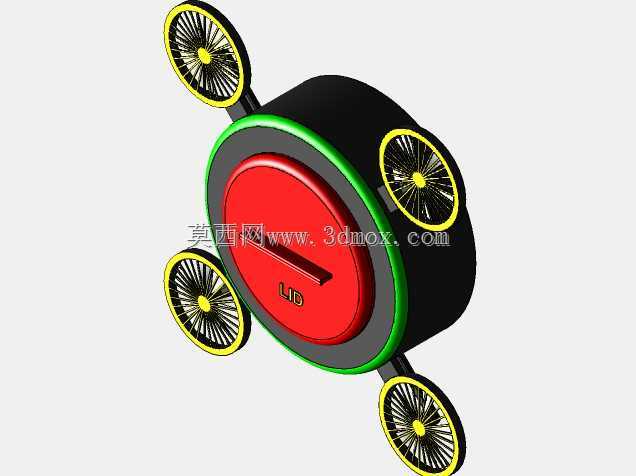

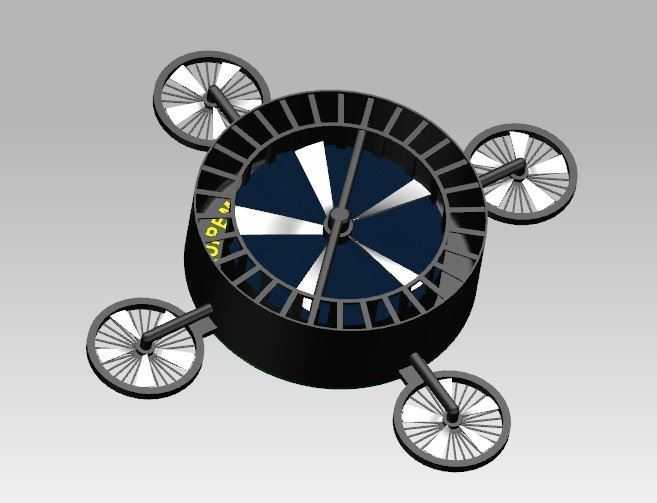

这款多旋翼载具的设计初衷，是解决狭小场景下小型应急物资的点对点投送需求，比如厂区内应急维修小件的跨区域转运、山地徒步路线中急救药品的短距离配送、封闭园区内紧急文件的快速传递，这类场景往往不适合大型运输设备通行，传统人力配送耗时较长，对时效性要求高的应急场景适配性差。从结构布局来看，整机采用上下分层的旋翼布置方案，机身外侧周向均匀布置四个水平旋翼，负责提供主要的升力与姿态调整力矩，机身底部额外设置一个大尺寸涵道风扇，主要用于提升垂直方向的升力冗余，在搭载额定重量物资时，底部风扇可以抵消部分负载带来的重心偏移影响，降低外侧四个旋翼的动力输出负荷，提升悬停状态下的稳定性。机身主体采用圆柱形舱体设计，顶部设置带开槽的舱盖，可通过旋转或卡扣方式开启，内部预留的储物舱空间适配小型应急物品的放置，比如创可贴、止血棉、小规格维修零件、密封袋装的纸质文件这类尺寸偏小的物品，舱盖的开槽设计既可以作为开启时的施力点，也能在舱内放置带挂绳的物品时作为穿绳固定位，避免飞行过程中物资晃动偏移整机重心。旋翼支臂采用一体化延伸设计，从舱体侧壁直接向外伸出，支臂末端设置旋翼安装座，减少了额外的连接紧固件，既降低了整机自重，也减少了飞行过程中的连接松动风险。设计过程中优先考虑了狭小空间的起降适配性，整机外廓尺寸控制在较小范围，外侧旋翼的旋转直径经过匹配计算，确保整机在楼道、林间空隙这类狭窄空间起降时，旋翼不会与周边障碍物发生剐蹭，底部涵道风扇的进气口与出气口都设置了防护格栅，避免起降过程中地面的碎石、杂物被吸入风扇造成动力故障。动力分配逻辑上，外侧四个旋翼采用差速控制实现前后左右的姿态调整与水平位移，底部涵道风扇主要提供恒定的辅助升力，在负载重量出现小幅波动时，可通过调整底部风扇的转速快速补偿升力变化，相比传统四旋翼仅靠外侧旋翼调整的方案，这种布局的姿态调整响应速度更快，悬停精度更高，尤其适合在有侧风的户外场景下执行定点投送任务。机身侧壁设置的环形装饰条同时兼具走线槽防护功能，旋翼的动力线、信号线都可以沿着环形槽内部布置，避免线材外露在飞行过程中被气流吹动产生晃动，也减少了线材被外物勾挂的风险。整机的重心设计严格控制在中心轴线上，储物舱的放置位置位于整机重心点正上方，即使舱内物资放置存在小幅偏心，底部涵道风扇的下洗气流也能产生一定的纠偏力矩，降低飞控系统的调整负荷。
