可折叠低噪无人机旋翼结构设计

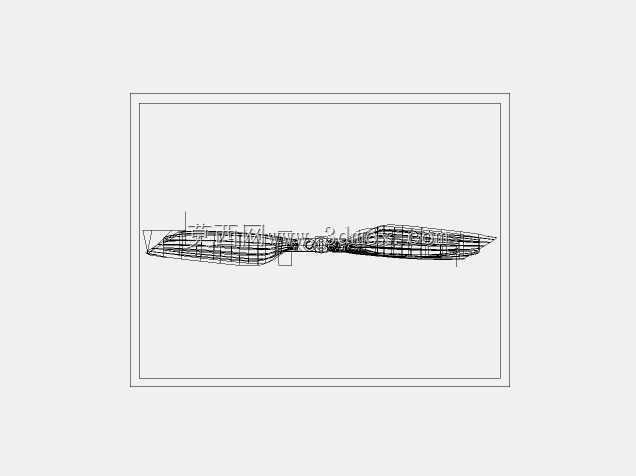

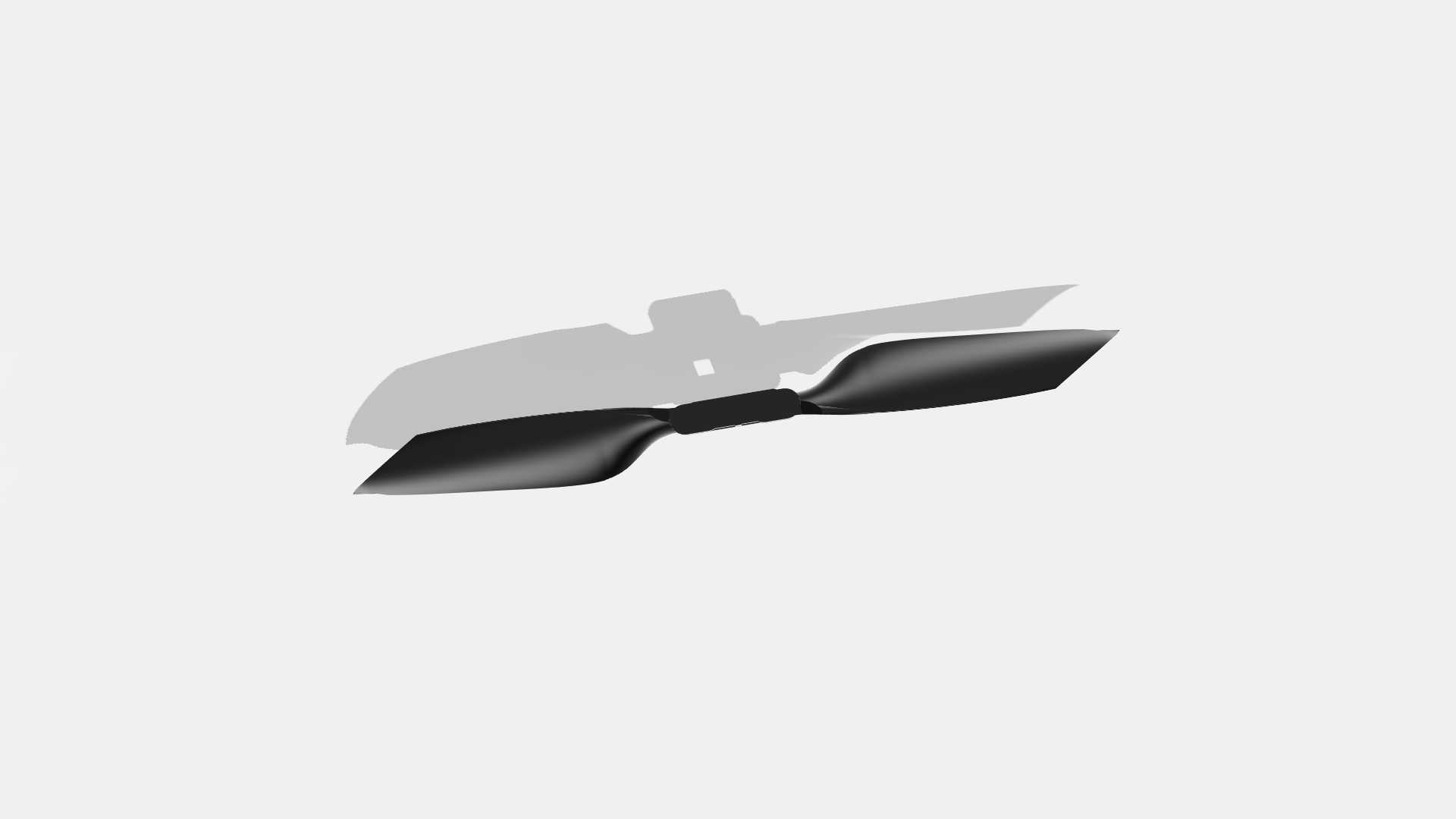

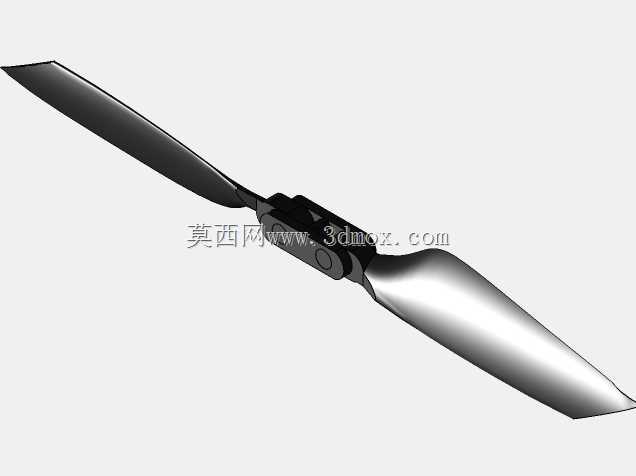

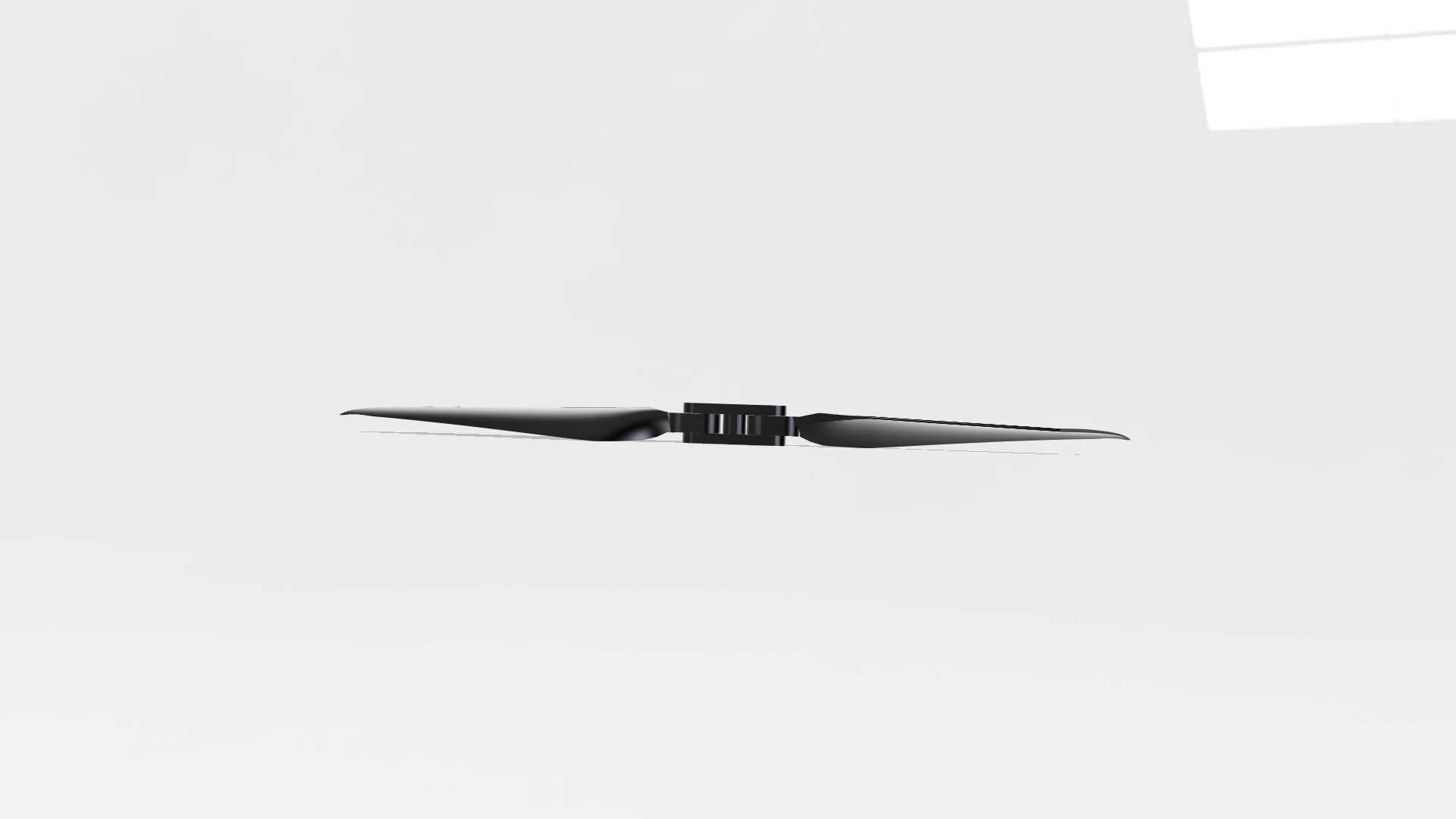

这类旋翼结构主要面向消费级航拍无人机、小型巡检无人机的低空作业场景，在居民区航拍、园区巡检、室内场馆勘察等对噪音敏感的使用环境中，能大幅降低旋翼运转产生的气动噪音，避免作业过程中产生不必要的声干扰，同时减少旋翼噪音对机载拾音设备的影响，提升航拍素材的音频采集质量。从实际使用需求出发，该旋翼采用高弧度翼型搭配尖头翼尖的设计逻辑，区别于传统消费级无人机常用的Mavic式旋翼，通过优化翼型弦长分布与扭转角度，让旋翼在较低转速下即可产生足够的升力，降低旋翼转动的基频，同时弱化翼尖涡流产生的高频噪音，避免高频尖锐噪音带来的刺耳听感。设计过程中需要兼顾气动效率与折叠收纳需求，可折叠的翼根结构让旋翼在停机状态下可以沿桨夹轴向收拢，缩小无人机整机的收纳尺寸，同时翼根的限位结构能保证旋翼在运转时受离心力作用自动展开到位，不需要额外的锁止机构，依靠离心力维持翼面的展开姿态，避免结构冗余带来的重量增加。在安装边界上，该旋翼的桨夹安装孔位适配主流小型折叠无人机的电机输出轴规格，翼展尺寸控制在适配八旋翼、六旋翼小型无人机的安装间距范围内，避免相邻旋翼在运转过程中发生打桨干涉，同时翼面的厚度分布经过优化，在保证翼面结构强度的前提下尽可能降低转动惯量，减少电机启动与变速过程中的负载冲击。需要注意的是，这类低噪旋翼的设计需要在降噪效果与气动效率之间做平衡，若过度追求低转速下的降噪表现，会导致旋翼的悬停效率下降，缩短无人机的续航时间，同时翼尖的修形设计不能过度削弱翼面结构强度，避免旋翼在高速转动或者碰到轻微障碍物时发生断裂。在实际建模过程中，翼面的曲面顺滑度直接影响气动表现，需要保证翼型截面沿展向的过渡平滑，避免曲面出现拐点导致气流提前分离，不仅会降低升力效率，还会额外产生紊流噪音。折叠结构的铰接处需要预留合理的装配间隙，既要保证翼面转动顺畅，又要避免间隙过大导致旋翼运转时产生不必要的振动，振动传递到机身上不仅会影响飞控的传感器精度，还会带来额外的结构振动噪音，抵消翼型设计带来的降噪效果。
