卡通木质玩具螺旋桨飞机结构设计

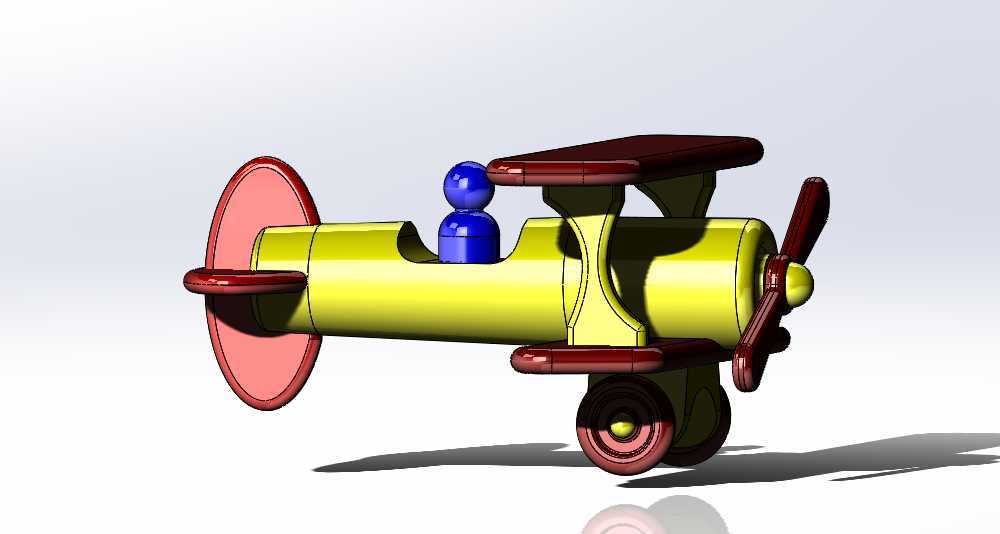

这款卡通风格的螺旋桨玩具飞机，主要面向低龄儿童的益智玩耍场景，同时也可作为文创周边、桌面装饰摆件使用，整体采用木质拼接结构设计，适配实木裁切、激光下料的加工工艺，无需复杂的注塑开模流程，小批量手工生产也能实现较高的成型精度。从结构设计逻辑来看，整机采用上下双翼布局，既还原了经典螺旋桨飞机的辨识度，又通过加宽的翼面提升了玩具放置时的稳定性，避免儿童把玩时轻易侧翻。机身主体为圆筒式结构，预留了人偶乘坐的凹陷仓位，配套的卡通人偶采用分体式卡接结构，无需粘接即可固定在仓位内，既方便儿童拆装互动，也避免了小零件脱落造成的误吞风险。前部螺旋桨采用轴孔间隙配合设计，可绕机身轴线自由转动，尾翼与主翼均采用嵌入式榫卯结构与机身连接，装配时无需额外紧固件，拼接后即可达到足够的结构强度，反复拆装也不易出现连接松动的问题。起落架采用三点式布局，两个主轮位于机身重心靠前位置，尾轮设置在机身尾部下方，轮体与支架同样采用卡接结构，轮体可自由转动，推动飞机时可模拟真实滑行状态，轮缘做了大圆角钝化处理，没有尖锐棱角，不会划伤儿童手部。外形尺寸方面，整机长度控制在180mm左右，翼展宽度约160mm，机身最大直径45mm，整体重量控制在120g以内，适配3-6岁儿童的手掌抓握尺寸，所有外露边缘均做了R3以上的圆角处理，完全符合儿童玩具的安全设计规范。设计过程中充分考虑了木质材料的加工特性，所有零件的裁切路径均无锐角转角，下料时无需频繁调整激光头角度，加工效率更高，零件之间的配合公差控制在0.2mm，既保证拼接时的顺畅度，又不会出现拼接后松垮的问题。机身表面可根据需求做彩绘、木蜡油涂装处理，涂装区域预留了足够的平整面，方便绘制卡通图案、标识等装饰元素，尾翼与主翼的厚度统一为8mm，可采用同规格木板统一裁切下料，减少加工时的材料换型步骤，进一步降低生产环节的成本。从实际使用场景来看，这款玩具既可以作为儿童过家家的互动道具，也可作为木工教学的实操案例，学员可通过裁切、打磨、拼接、涂装全流程操作，掌握木质玩具的基本设计与加工逻辑，结构上没有复杂的曲面造型，所有特征均可通过二维裁切实现，对加工设备的要求极低，普通的激光切割机、带锯即可完成全部零件的加工，非常适合小型文创工作室、木工坊开展小批量生产或体验课程使用。
