自制RC水上固定翼航模结构设计

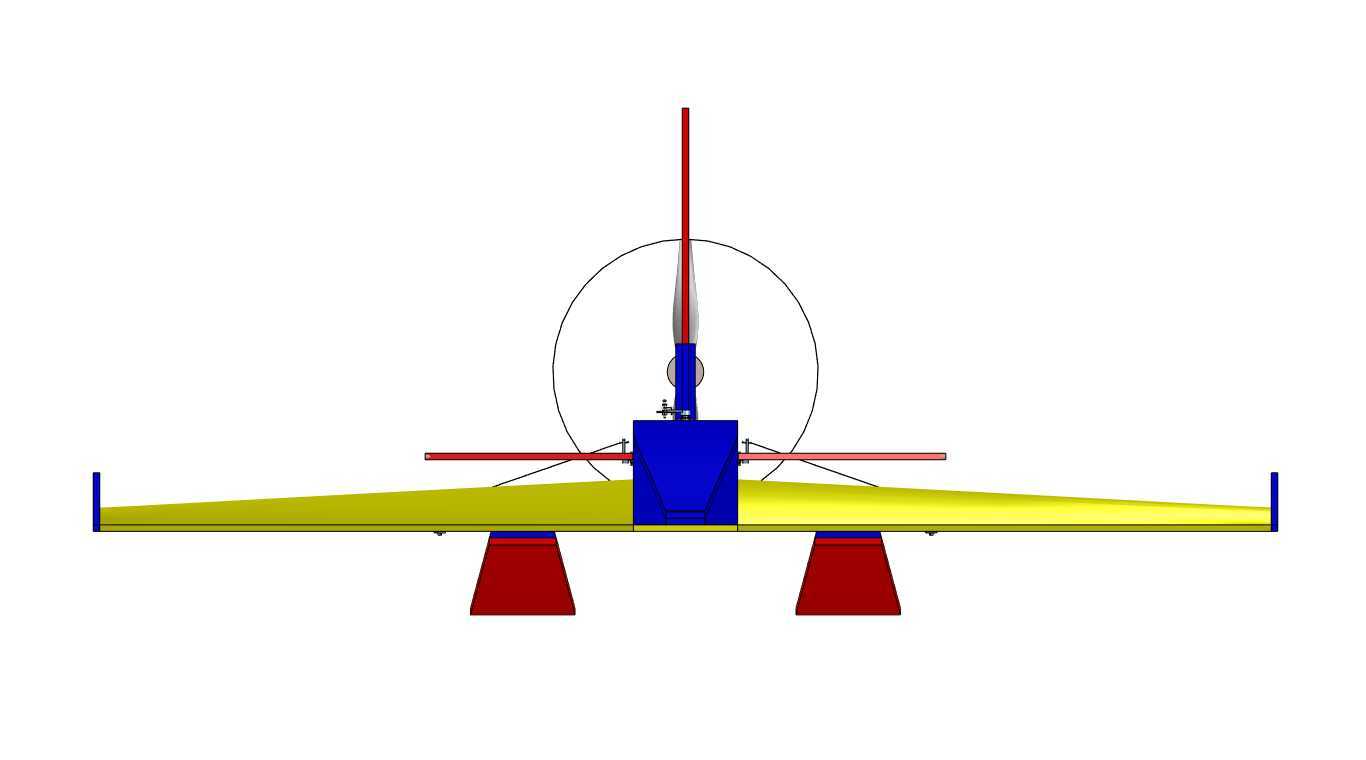

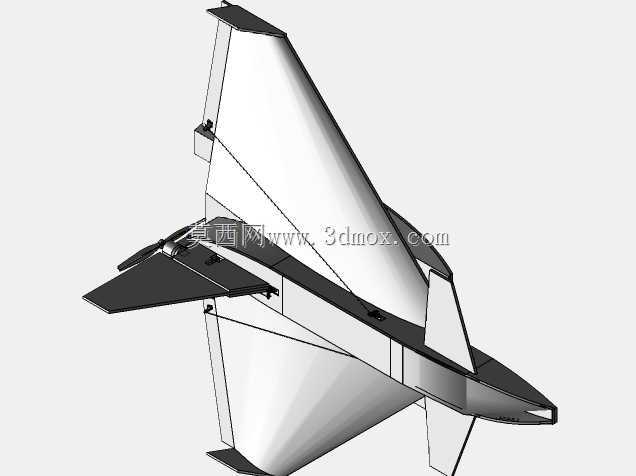

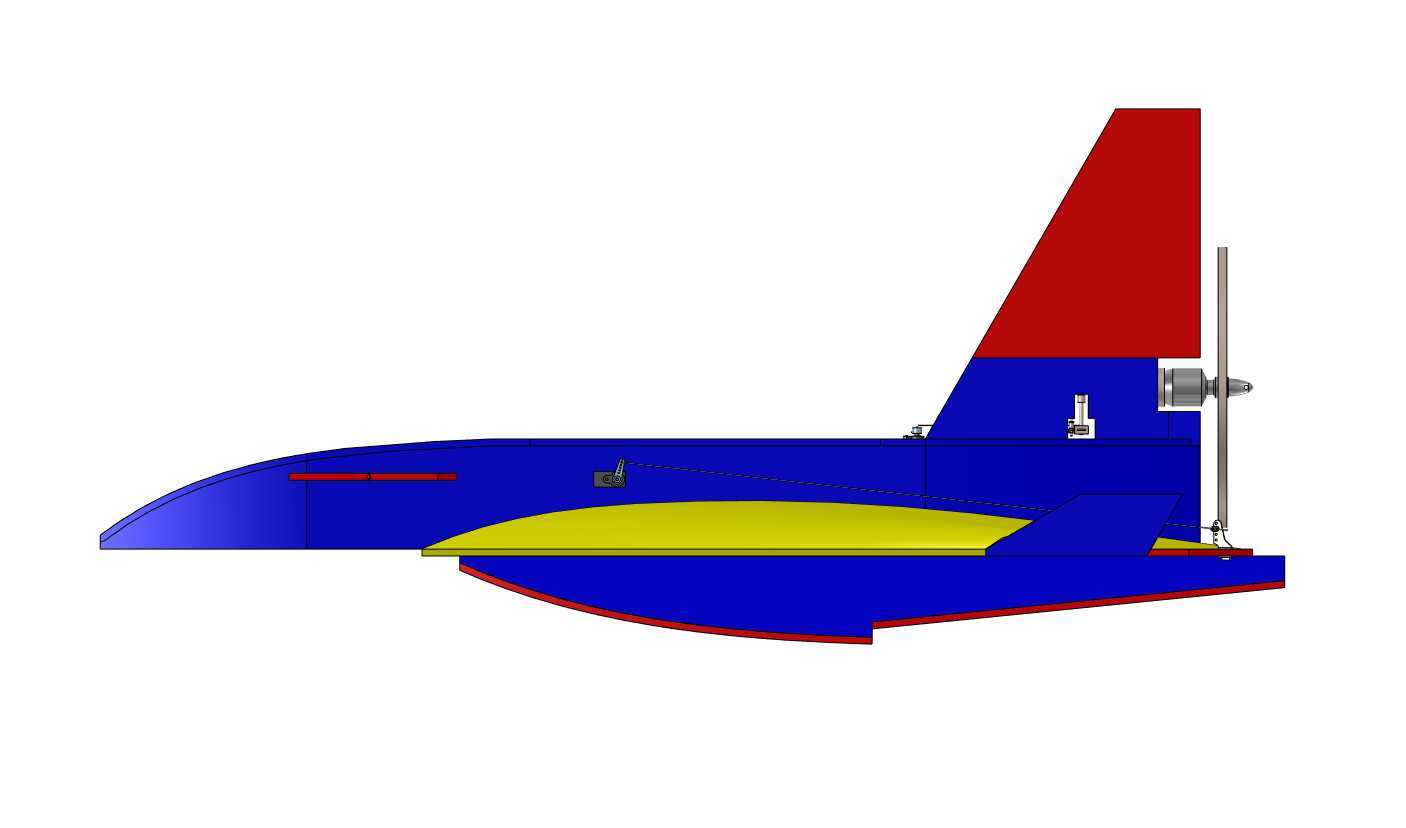

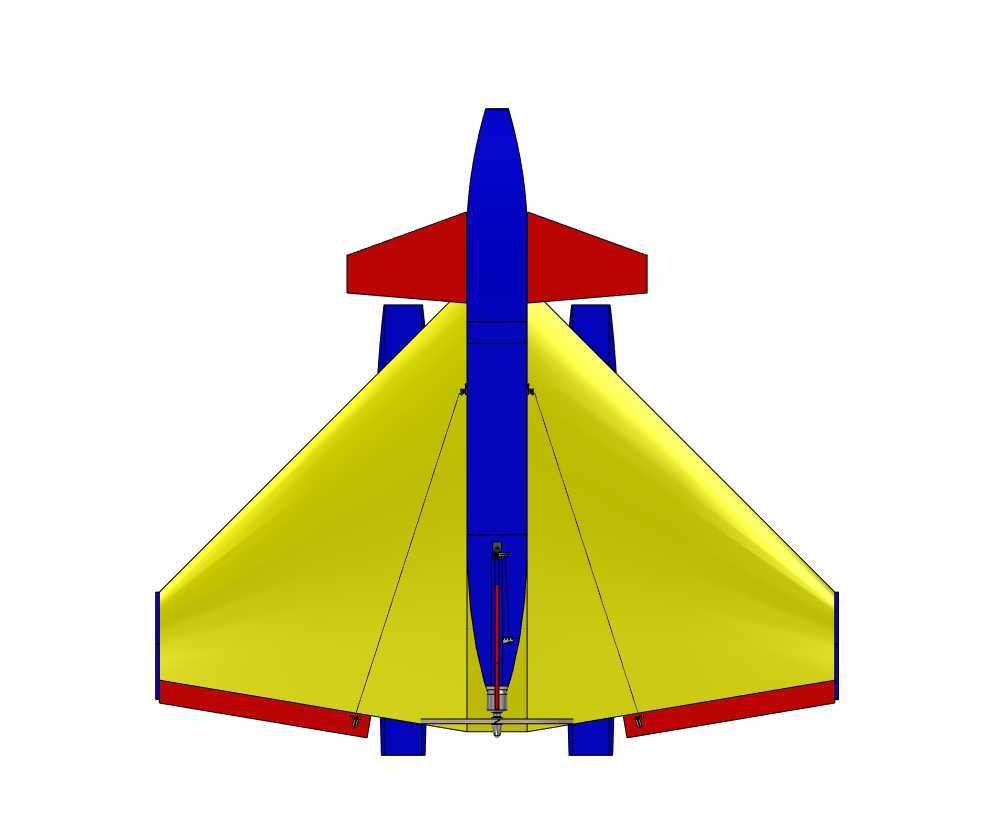

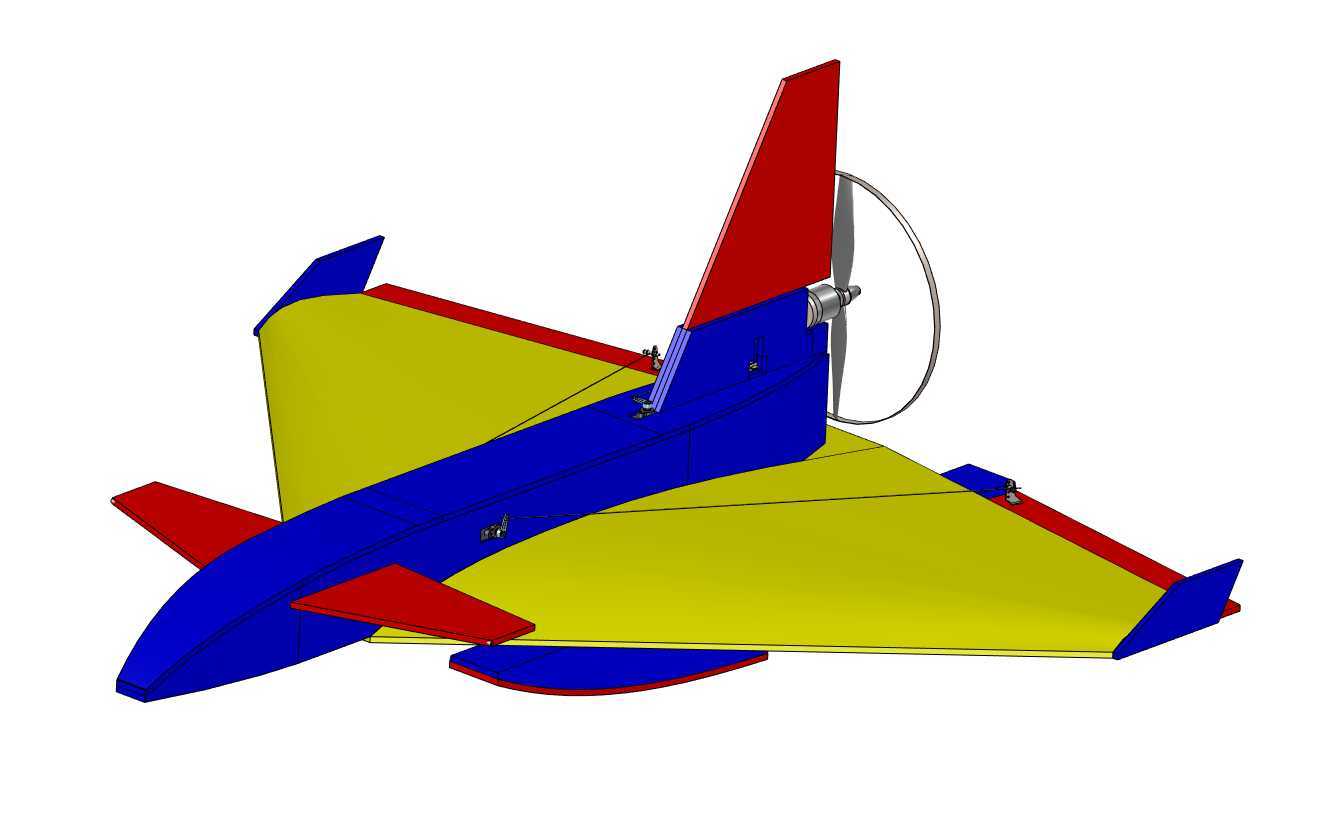

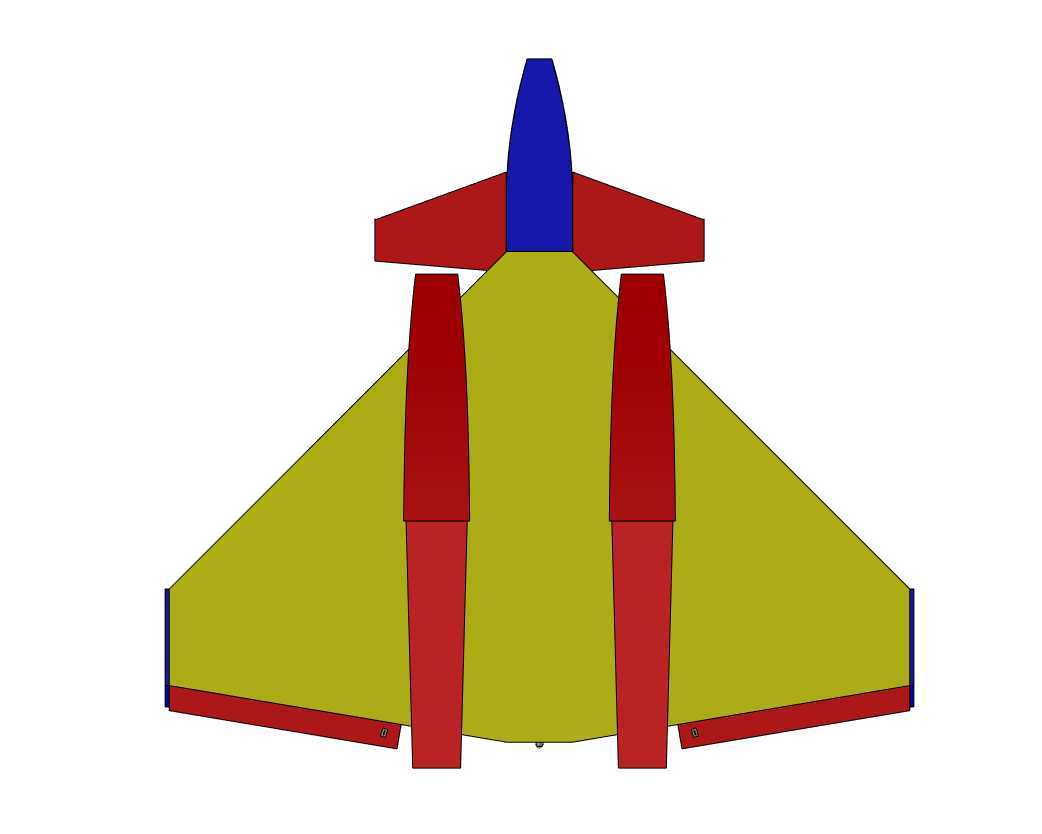

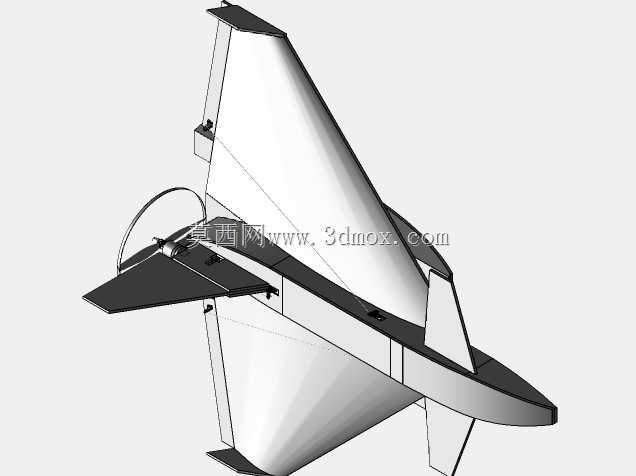

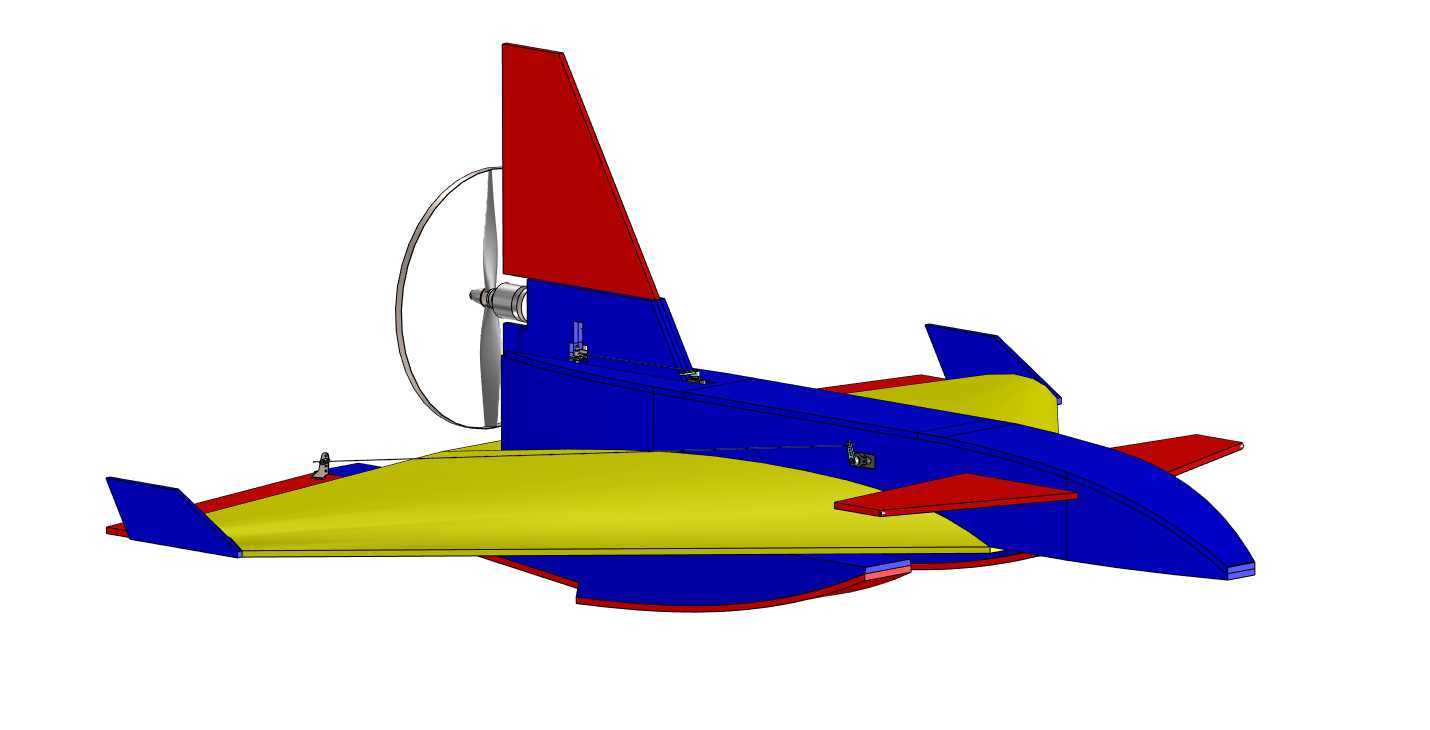

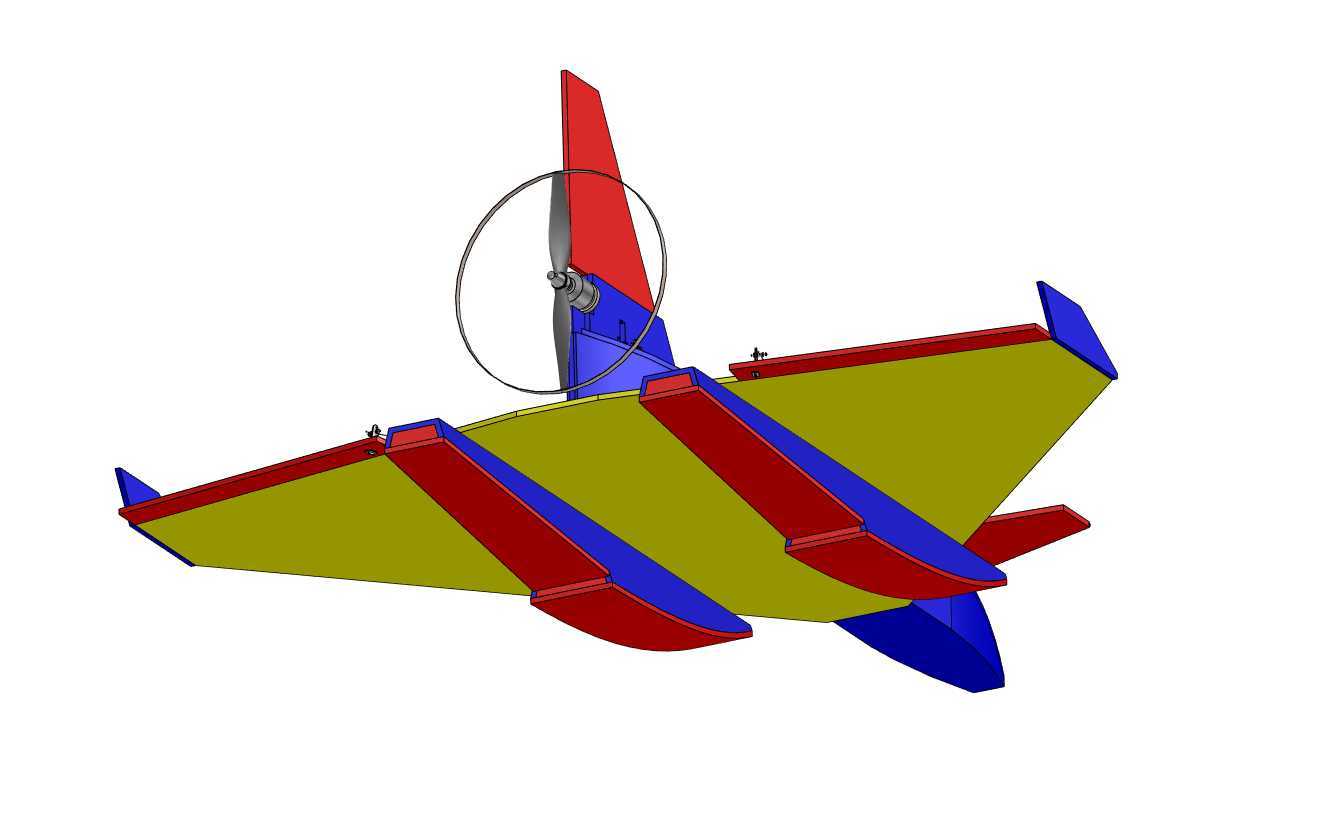

这款RC水上固定翼航模的设计，核心围绕近岸水域、开阔湖面的休闲飞行场景展开，区别于常规陆基航模，其结构设计优先兼顾水面滑行的稳定性与空中飞行的操控灵活性，可完成水面起降、低空通场、小半径转弯等基础飞行动作，适配航模爱好者日常休闲飞行、小型航模交流活动的使用需求。从功能特性来看，整机采用尾推式动力布局，将螺旋桨布置于垂尾前方的机身上部位置，可完全避免水面滑行时桨叶接触水面打桨的问题，同时减少机身前部的气动阻力，让机头线条可以按照水动滑行需求做收窄修型，无需为避让桨叶额外抬高机头位置。机身下部采用一体化平滑船底结构，没有突出的棱边与外置构件，滑行时可借助水流的托举力快速抬升机身，减少水面滑行阻力，同时两侧机翼下设置有小型浮筒结构，可在水面静止、低速滑行时提供侧向支撑，避免机翼触水侧翻，浮筒与机翼的连接支架采用流线型修型，降低飞行时的附加阻力。设计过程中，首先确定整机的重心位置位于机翼弦长的三分之一处，以此为基准排布电池、接收机、舵机等机载设备的安装位置，确保飞行时的纵向稳定性，同时将整机的水动浮心位置设置在重心稍靠前的位置，避免水面滑行时出现栽头问题。机翼采用上单翼布局，机翼与机身的连接位置做了翼根整流处理，减少翼根处的气流干扰，机翼后缘设置有副翼操控面，配合垂尾方向舵、平尾升降舵，可实现三轴全向操控，各舵面的舵角安装位置预留了调节余量，可根据飞行习惯调整舵量大小。外形尺寸方面，整机翼展控制在1.2米级，机身长度约1米，垂尾高度不超过0.3米，既保证足够的机翼升力面积降低起飞速度，也能适配常规家用轿车的后备箱运输，无需拆解机翼即可携带。安装边界上，机身内部预留了标准尺寸的航模电池舱，可适配3S 2200mAh规格的锂电池，电池舱设置有防滑固定卡扣，避免飞行过程中电池移位影响重心，舵机采用内嵌式安装，舵机线缆全部走机身内部的走线槽，避免线缆外露影响气动外形与防水性能，机身各部件的拼接处采用台阶式止口设计，拼接后可减少水花渗入机身内部的概率，电子设备安装位置全部高于机身水线位置，即使短时浪涌打湿机身表面，也不会造成电子设备短路。整机的气动外形经过多轮调整，机翼采用平凸翼型，低速升力系数高，失速速度低，适合新手操控，机身侧面线条做了流线型修型，从机头到机尾平滑过渡，减少飞行时的压差阻力，尾翼部分的垂尾面积做了适当加大，增强水面滑行时的方向稳定性，避免侧风影响下出现滑行偏航。
