飞机机身上部弧形半框结构设计

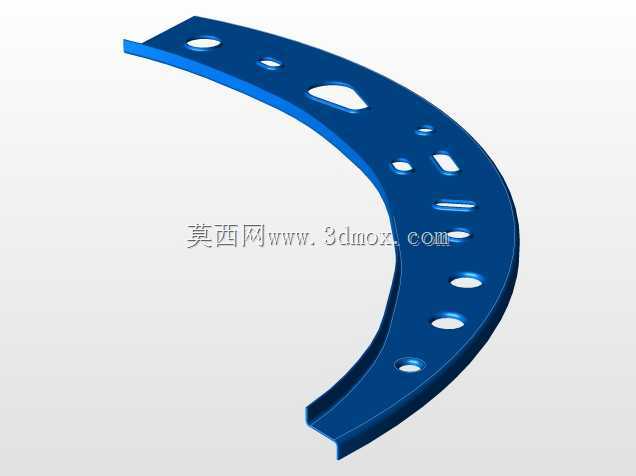

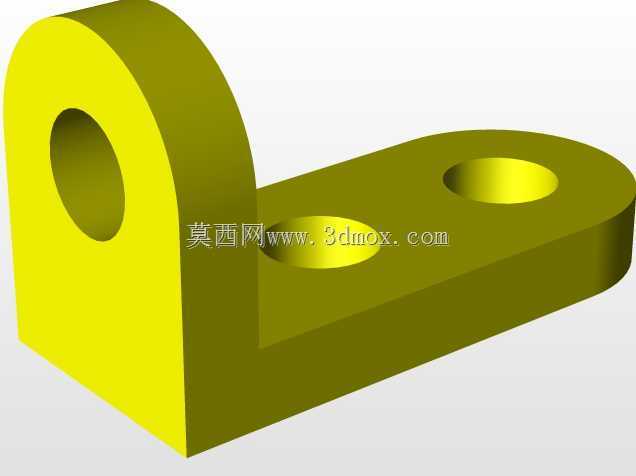

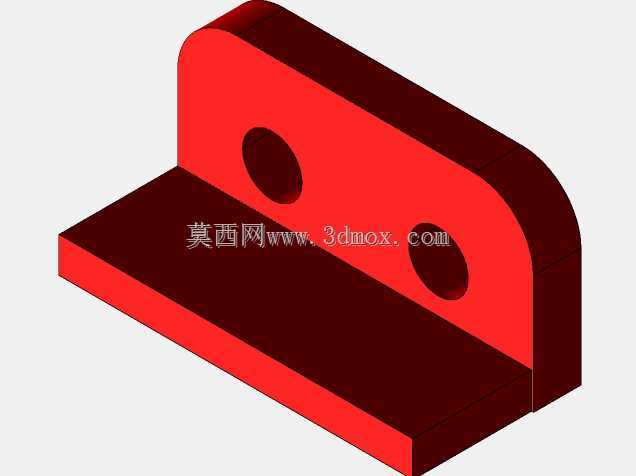

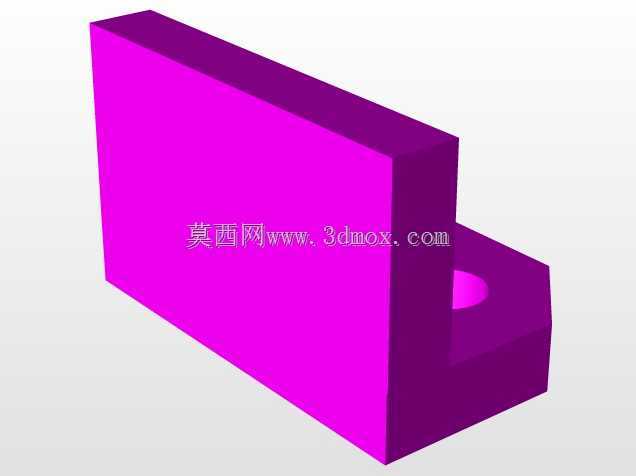

在民用及军用飞机的机身结构设计环节，上部框段是承担机身蒙皮载荷、维持舱段截面轮廓、传递机翼与尾翼集中载荷的核心承力构件，本次呈现的半框结构，针对机身第25框位的装配边界做了针对性的构型优化。该构件采用半模对称设计思路，建模阶段以机身纵向对称面为剖切基准，仅完成单侧半段结构的特征构建，实际装配时可通过对称镜像快速生成对侧构件，且两半段在对称面处采用相交贴合的对接形式，无需额外设计复杂的对接接头，能有效减少框段对接时的紧固件用量，降低机身结构重量。从功能特性来看，该弧形框沿机身截面径向布置，框缘上预留的多组安装孔，分别对应蒙皮铆接位、长桁穿过位、机载设备支架固定位，不同孔径的孔位按照载荷传递路径做了差异化的边距设计，高载荷区域的孔位边距放大至孔径的2.5倍，避免应力集中导致的框缘裂纹。设计过程中优先考虑了机身增压舱的载荷工况，弧形轮廓完全贴合机身理论外形，框的截面高度沿弧长方向做渐变处理，在与机身侧梁对接的位置截面高度最大，往机身顶部对称面位置逐步收窄，匹配不同位置的弯矩分布规律，避免材料冗余。安装边界方面，该半框的轴向定位面与相邻框段的间距严格遵循机身长桁的分段长度要求，框的腹板上预留的减重孔，在保证腹板剪切稳定性的前提下，尽可能去除非承力区域的材料，同时减重孔的边缘做了倒圆处理，避免交变载荷下的疲劳开裂。在实际装配场景中，该半框可先与对应侧的长桁、蒙皮完成组件级铆接，再进入总装台架完成对称半段的对接，能有效提升部装阶段的装配效率，减少总装时的开敞性操作难题。针对机身服役过程中可能遇到的鸟撞、增压循环载荷等工况，该框的弧形曲率做了多轮迭代优化，在保证截面惯性矩满足刚度要求的前提下，尽可能压缩框段占用的机身内部空间，为客舱内饰、机载管线的布置预留充足余量。
