航空航天用轻量化U型挂载连接支架

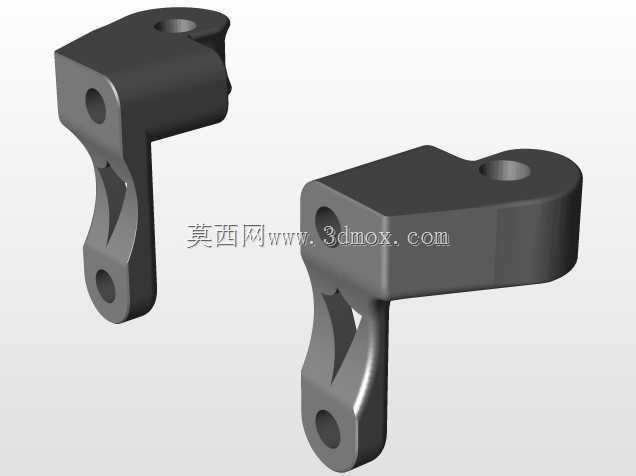

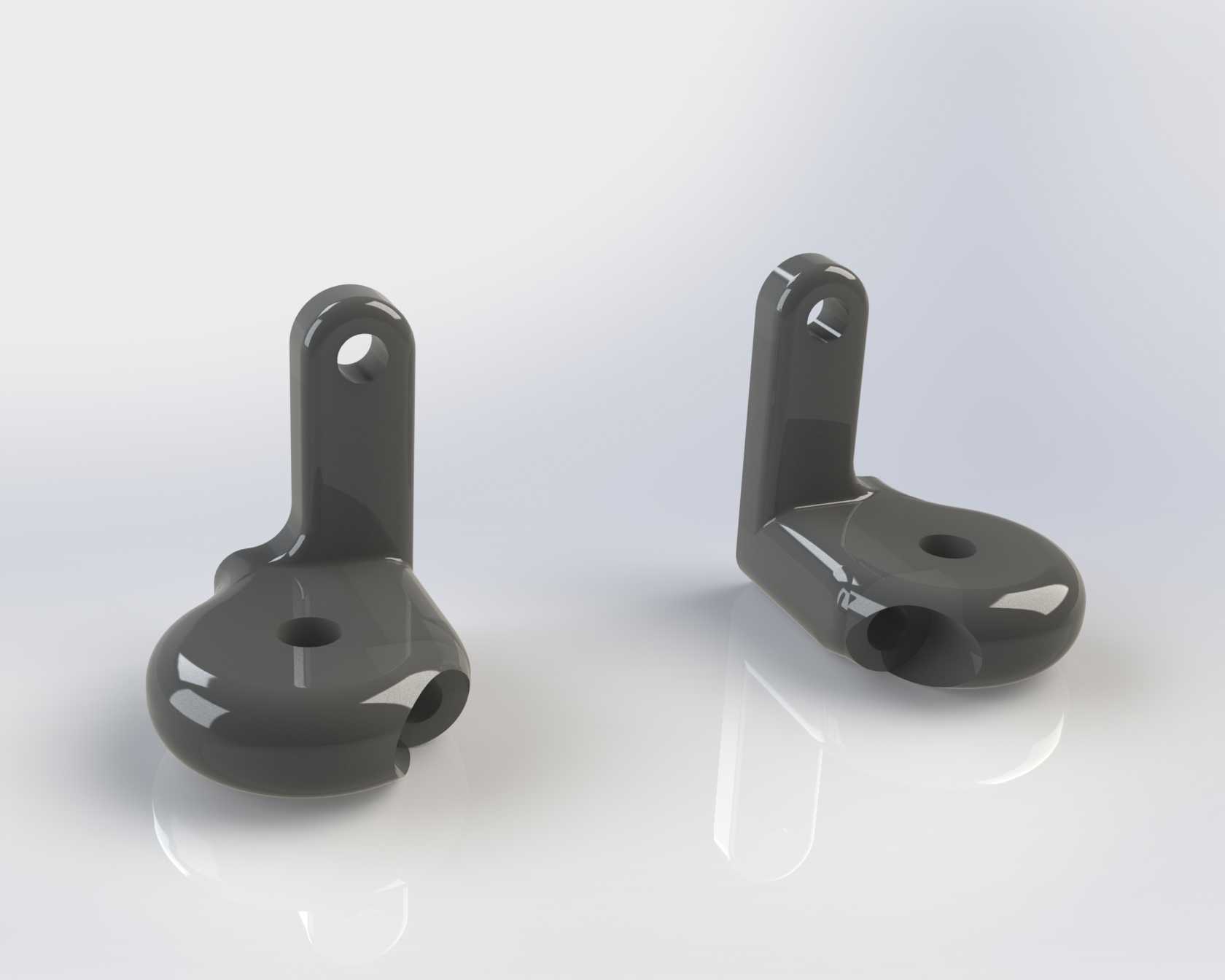

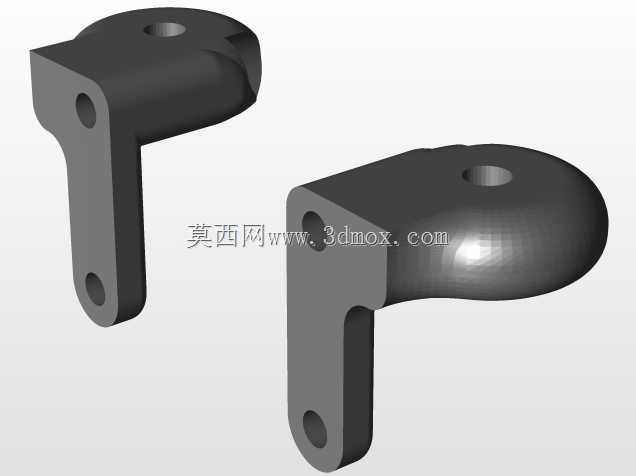

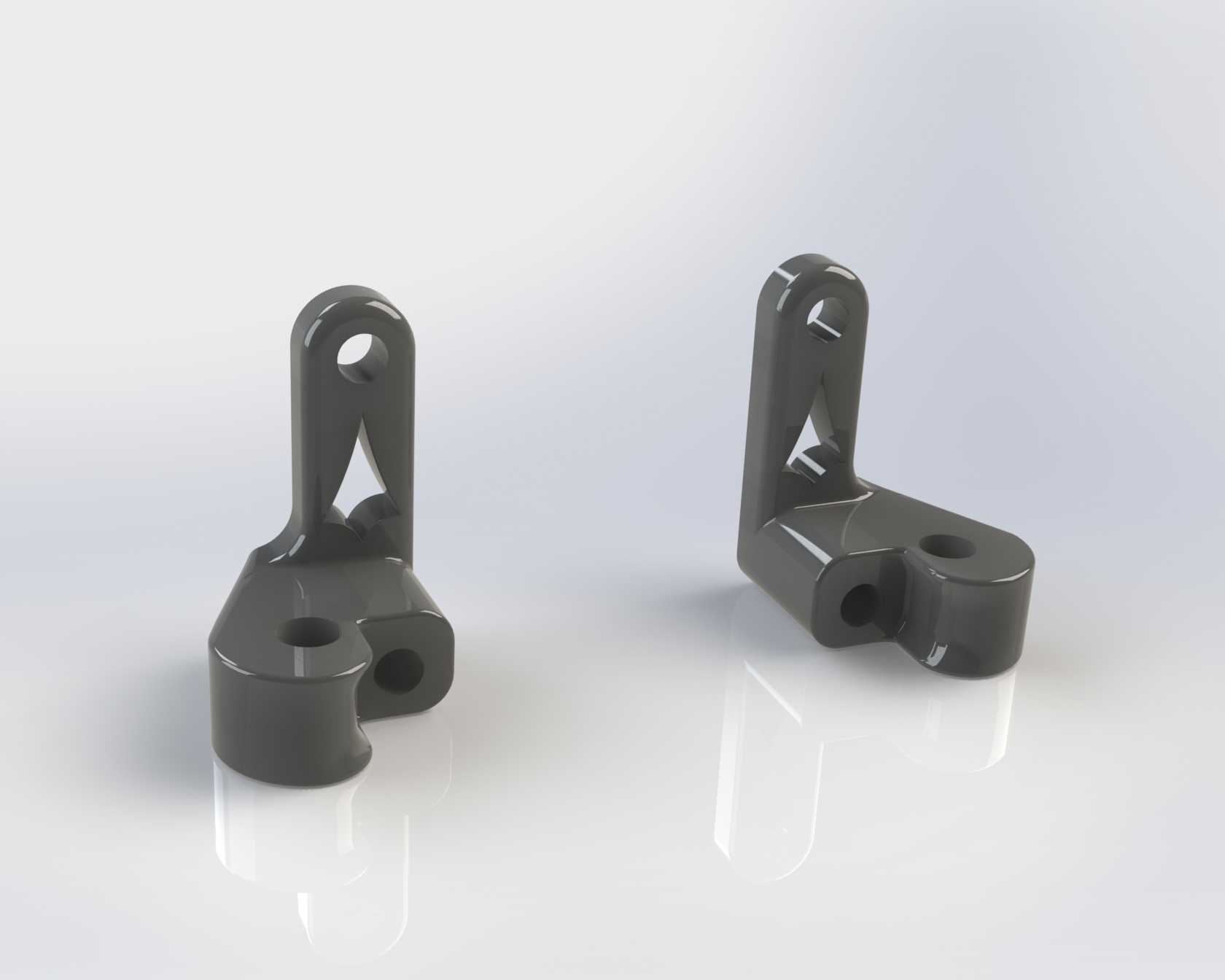

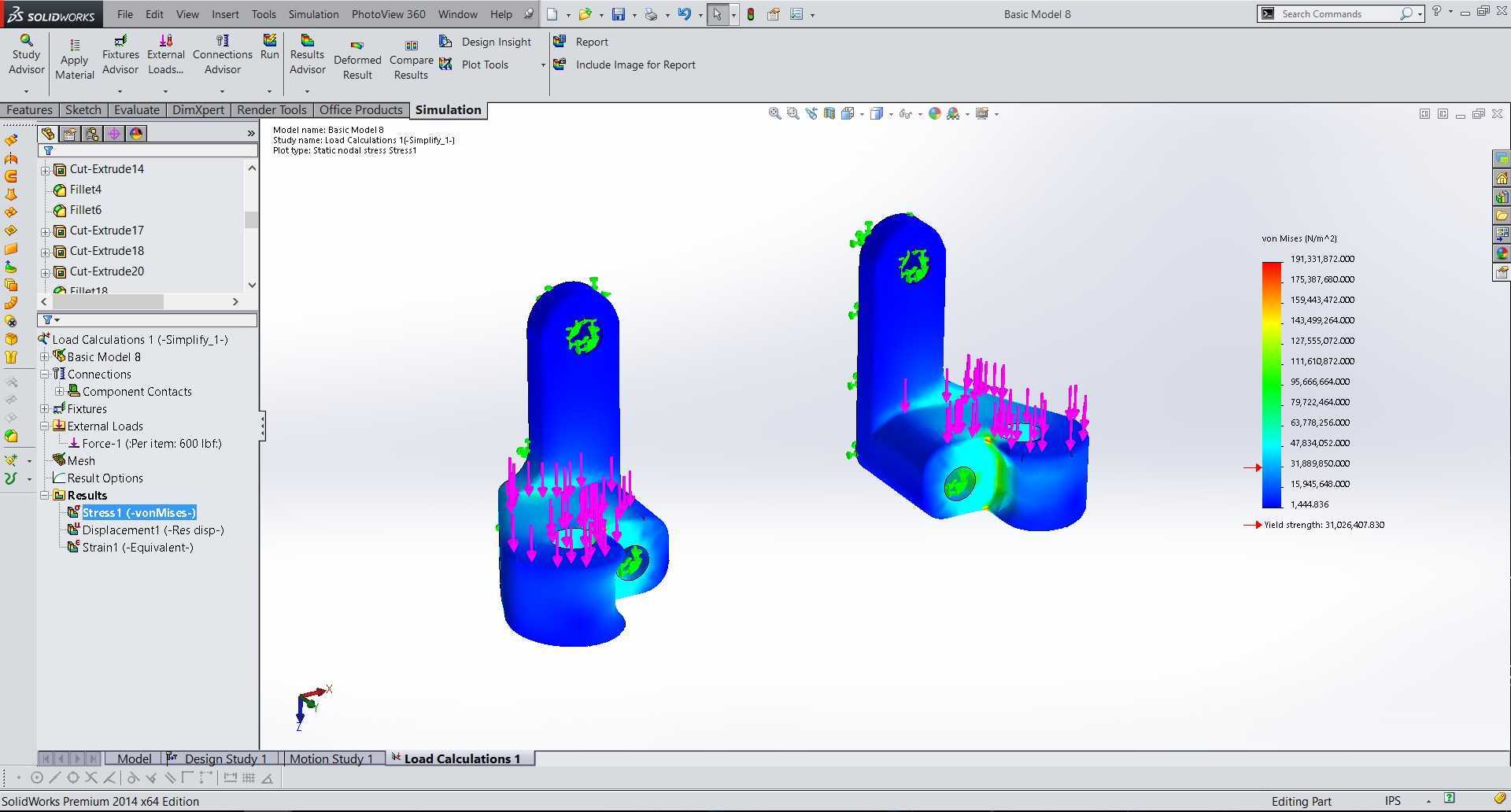

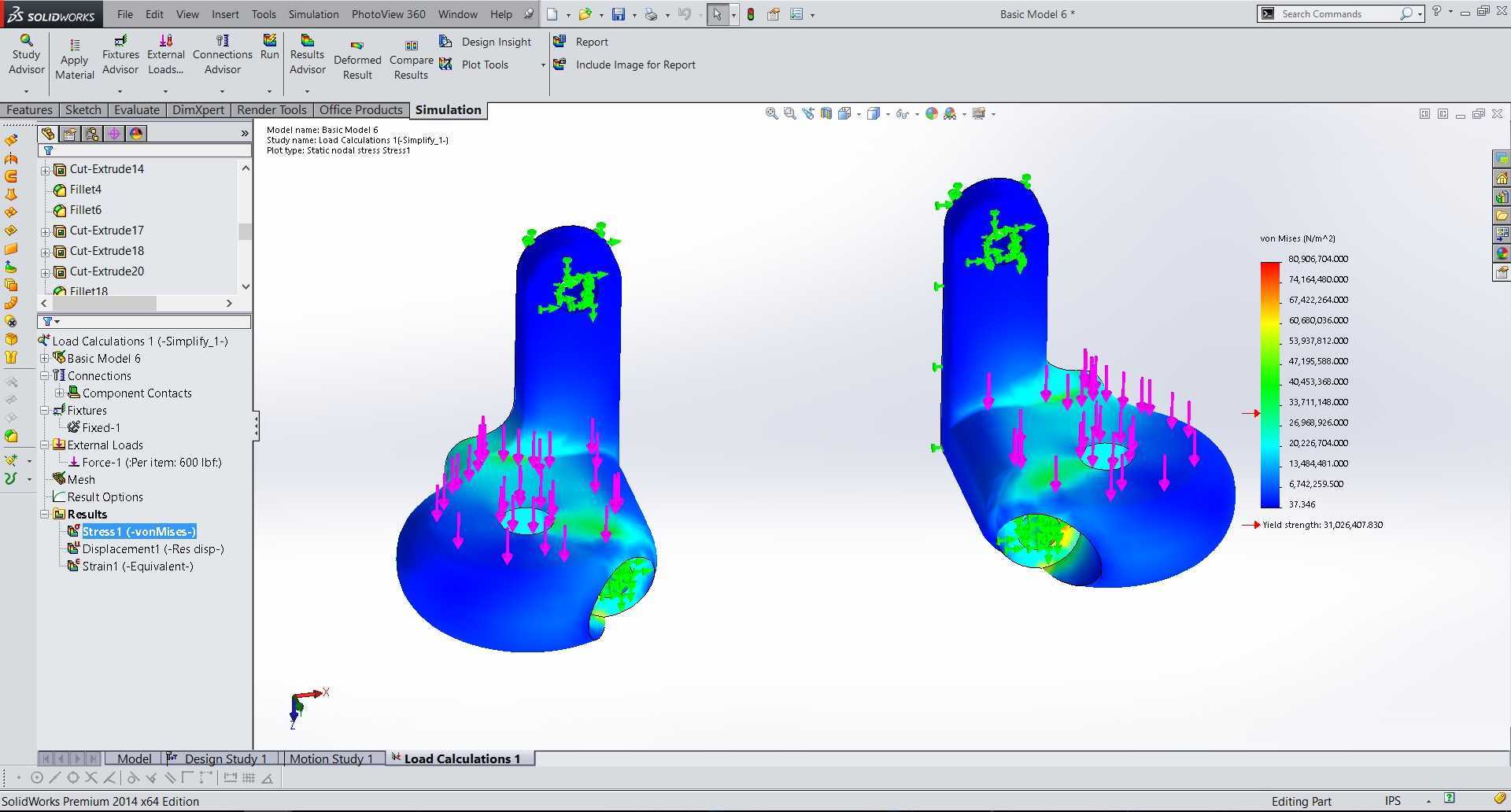

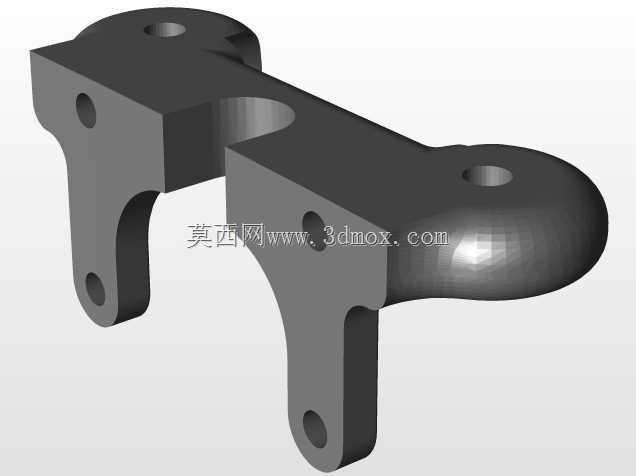

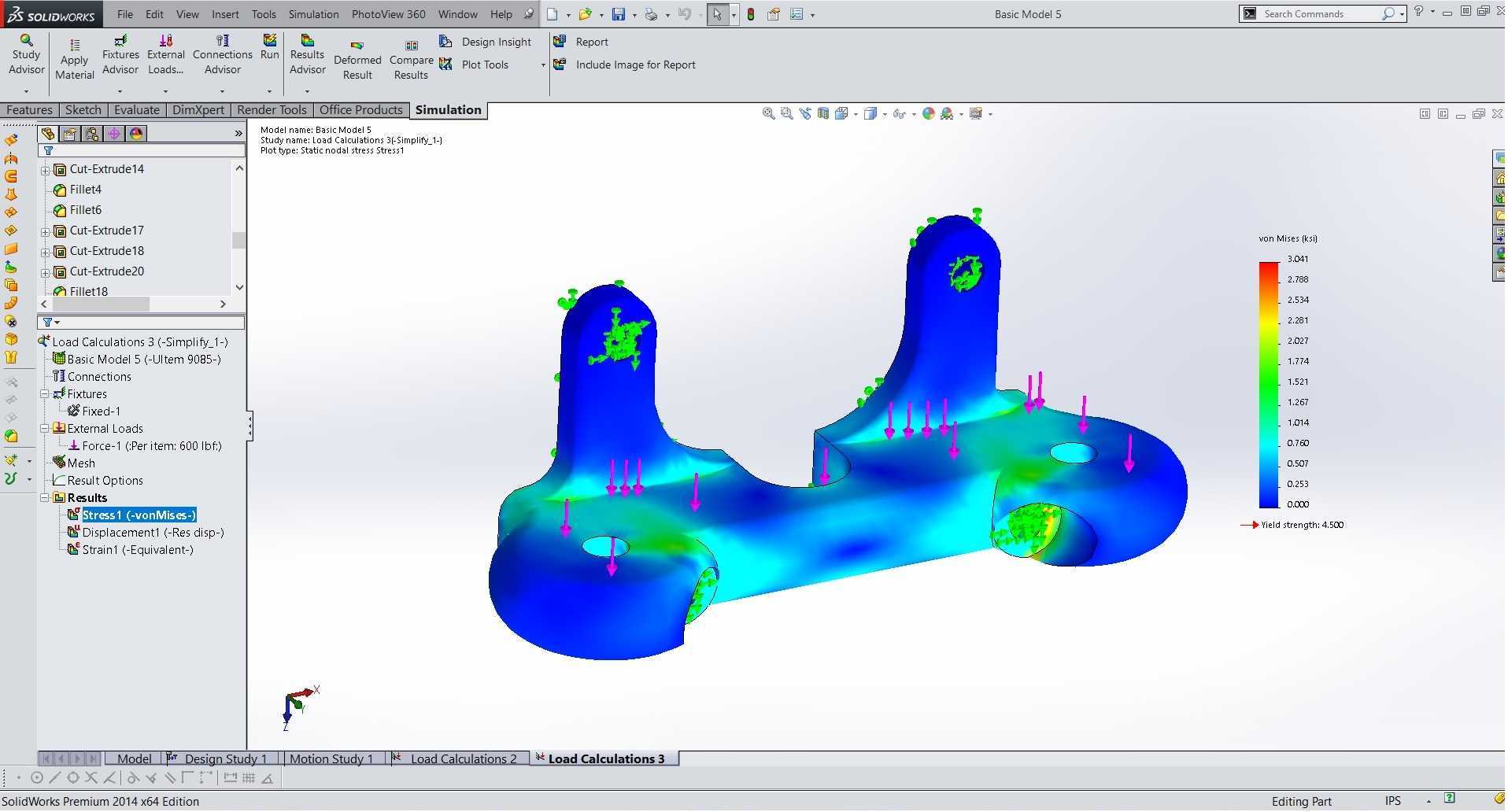

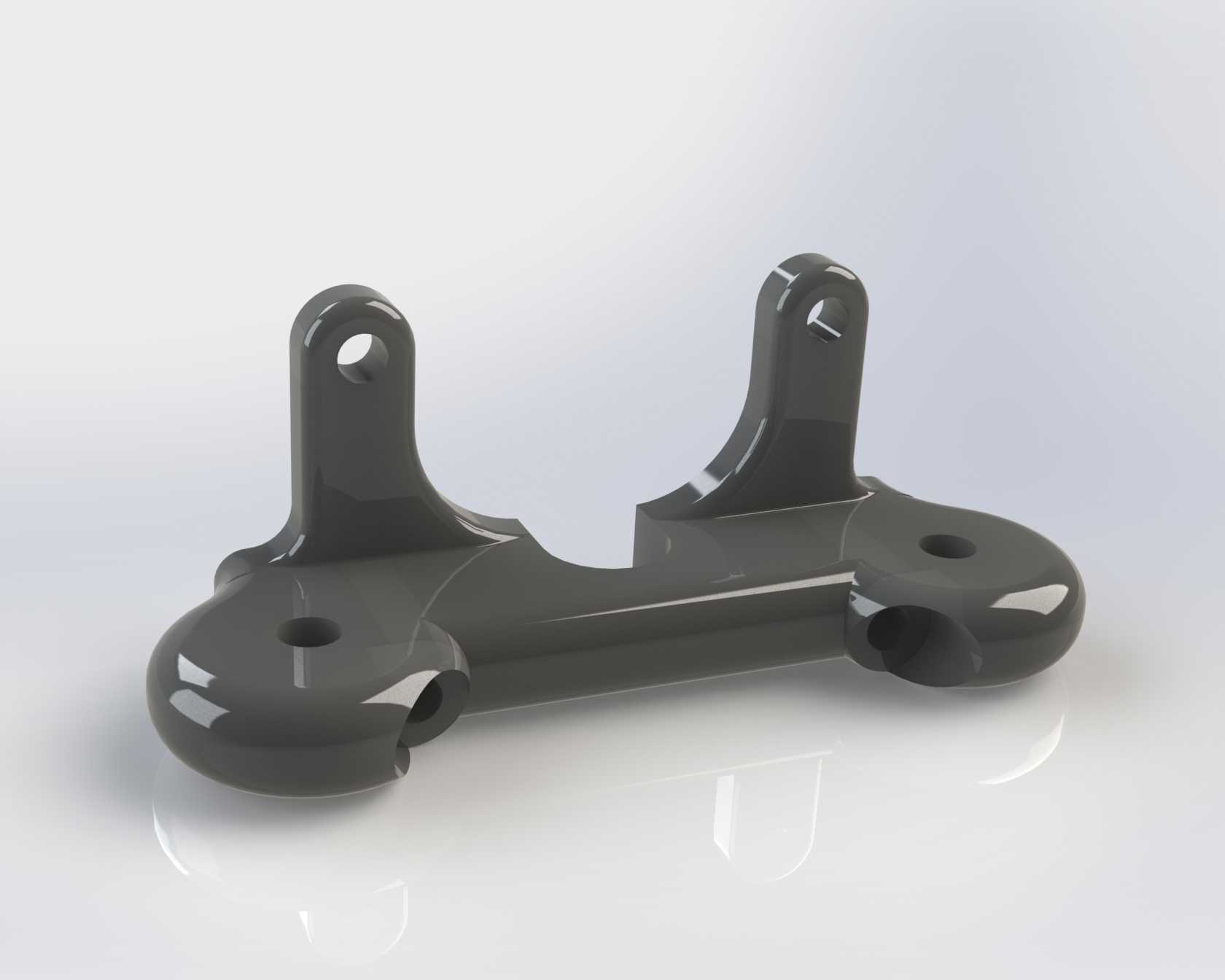

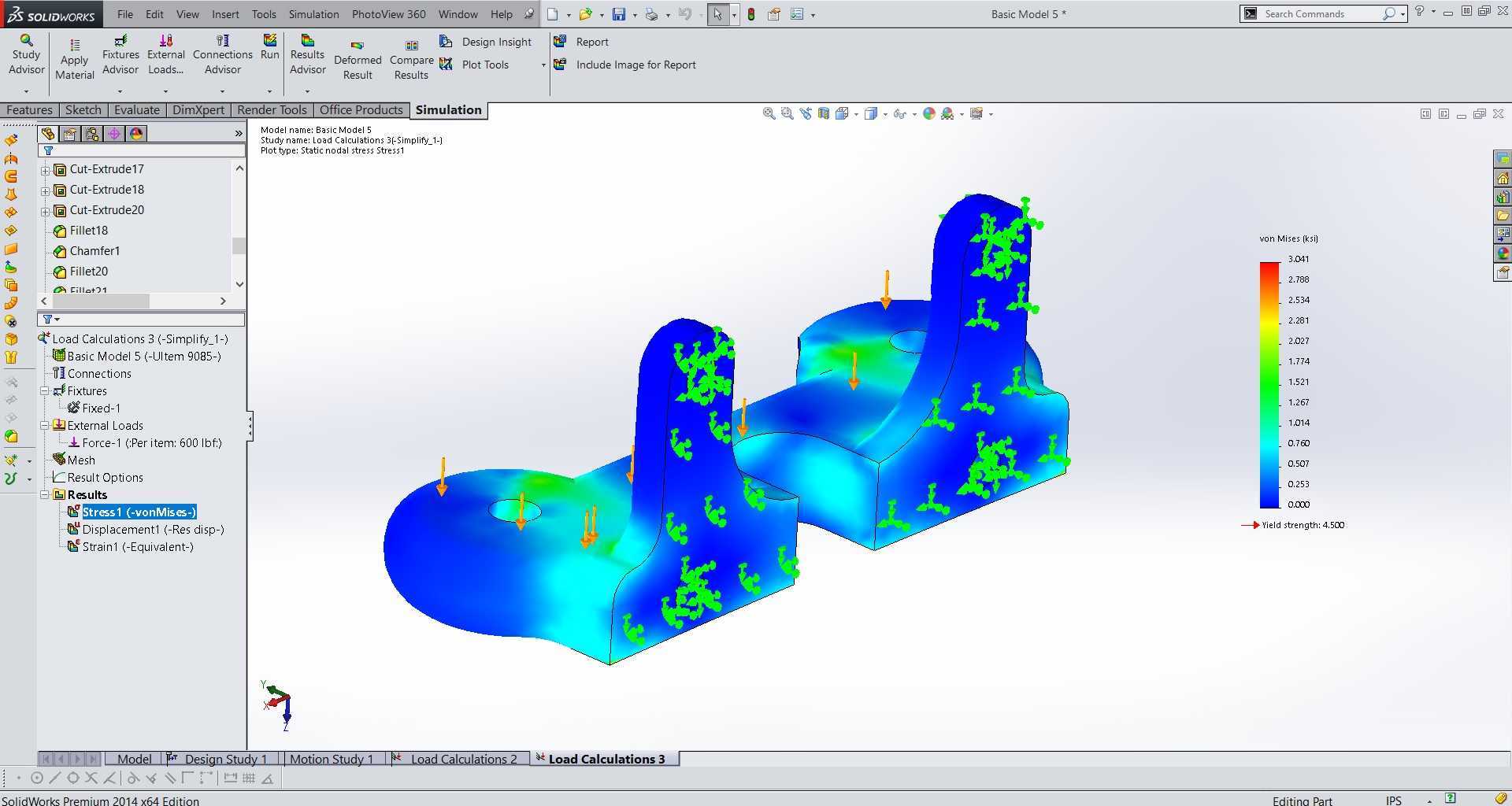

该类连接支架主要应用于航空航天领域的小型载荷挂载场景，可作为航天器舱外附属构件、试验装置的连接载体，承担挂载部件与主体结构之间的载荷传递作用，适配高空、低重力等特殊工况下的固定需求，也可拓展用于轻量化工业设备的辅助连接工位。支架整体采用L型弯折构型，主体分为竖直挂载段与水平安装段两个功能区域，竖直段顶端设置单耳式铰接孔，用于与上方挂载点实现铰接配合，可适配一定角度的安装偏差，抵消装配过程中产生的位置误差；水平段设置两个同轴安装孔，用于与下方被承载部件通过紧固件实现刚性连接，孔位公差满足精密装配要求，可保证连接后的同轴度与位置精度。设计过程中重点考量了承重与减重的平衡需求，在竖直段非主承力区域设置三角形镂空结构，在不削弱整体抗弯、抗剪强度的前提下，最大限度去除冗余材料，降低构件自身重量，镂空区域的过渡位置均采用圆弧倒角处理，避免应力集中导致的结构失效风险，所有棱边均做倒钝处理，消除加工与装配过程中的锐边安全隐患。整体结构的壁厚经过受力仿真优化，主承力路径上的壁厚满足600磅静态承重下的强度要求，非承力区域适当减薄，进一步控制整体重量。安装边界方面，水平安装段的两个孔位中心距经过标准化设计，可适配通用规格的紧固件，竖直段铰接孔与水平安装面的垂直距离经过精准校核，保证挂载后载荷的力线与支架主承力方向重合，减少附加弯矩对连接结构的影响。支架表面采用光滑过渡设计，无突兀的凸起或凹陷结构，既可以满足3D打印工艺的成型要求，减少支撑材料的使用，也能降低使用过程中的风阻影响，适配航空航天场景下的气动需求。结构的圆角半径统一适配加工工艺要求，无论是机加工还是增材制造都能实现稳定成型，成型后无需过多后处理即可满足装配精度要求。
