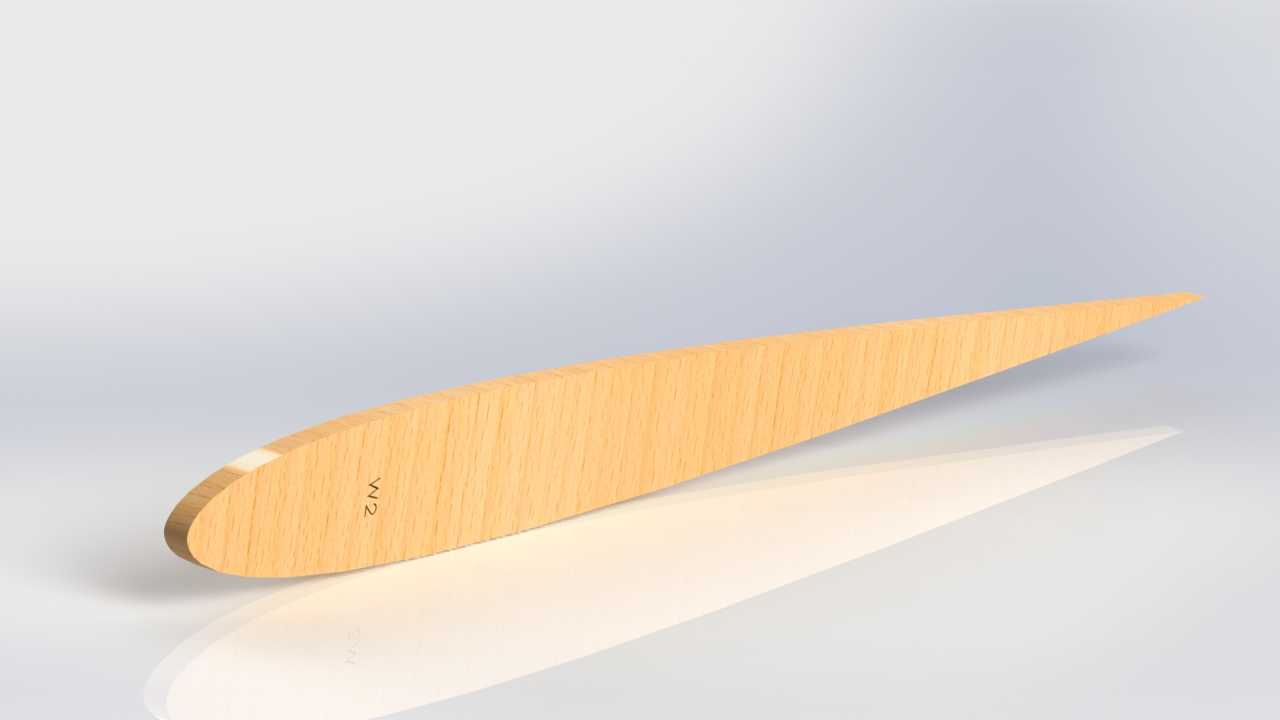

Tabris机S9026翼型结构三维建模

在低速轻型飞行器的气动结构设计环节，翼型的选型与建模精度直接决定整机的升阻比表现、低速操控稳定性以及失速特性边界，S9026翼型作为适配小型固定翼无人机、轻型滑翔机以及低速航模类Tabris机型的专用翼型，其建模过程需要严格贴合气动计算导出的坐标点集，保证翼面的曲面连续性与轮廓精度。从实际应用场景来看，这类翼型多用于起飞重量在20kg以内的低空低速飞行器，作业场景涵盖航测航拍、小型物流配送、教学实验滑翔机等领域，对翼型的低速升力系数、小迎角下的气流附着能力有较高要求，能够在较低的起飞滑跑速度下提供足够升力，同时降低巡航阶段的诱导阻力，提升整机的续航表现。在设计思路层面，建模时首先需要导入翼型的标准坐标点，将离散点通过样条曲线拟合为光滑的翼型轮廓线，拟合过程中需要重点控制翼型前缘的曲率半径、最大厚度位置以及后缘的收敛角度，S9026翼型的最大厚度相对弦长占比约12%，最大厚度位置位于弦长30%左右的区域，这种布局能够兼顾翼面的结构强度与气动效率，既可以在翼内部预留足够的空间布置舵机连杆、燃油管路或者电池走线，也能保证气流在翼面的平顺流动，避免过早出现气流分离。从外形尺寸与安装边界来看，该翼型建模时可根据实际机型的翼展需求缩放弦长尺寸，常规应用场景下单段翼的弦长范围在150mm至400mm之间，安装时需要保证翼根与机身连接区域的翼型轮廓无阶差，翼梁的安装位置需要匹配翼型最大厚度区域的内部空间，避免翼梁突出翼面破坏气动外形，同时前缘区域需要预留蒙皮粘贴的安装余量，后缘位置需要匹配副翼、襟翼等操纵面的铰接安装边界，保证操纵面偏转时与主翼面的间隙控制在合理范围，减少缝隙带来的气动损失。在功能特性上，该翼型在迎角0至12度区间内升力系数线性度较好，失速迎角约16度，失速过程较为平缓无突然的升力掉点，适合对操控安全性要求较高的轻型飞行器，建模时需要保证翼面的曲面G2连续，避免局部曲率突变导致的气流扰动，在完成曲面建模后还需要对翼型的前后缘进行倒圆处理，前缘倒圆半径需要严格匹配气动计算值，后缘则根据加工工艺要求保留0.2至0.5mm的厚度，避免加工时出现锐边破损的问题。对于结构设计从业者而言，这类翼型的建模不能仅停留在曲面外观层面，还需要结合后续的加工工艺、结构受力需求做内部结构的适配，比如在翼型内部布置翼肋时，翼肋的外缘轮廓需要与翼型内表面完全贴合，翼梁的腹板高度需要匹配对应弦长位置的翼型厚度，保证整个翼面的结构刚度能够承受飞行过程中的气动载荷，避免飞行中出现翼面变形影响气动效率。
