多接口表面科学分析超高真空腔体

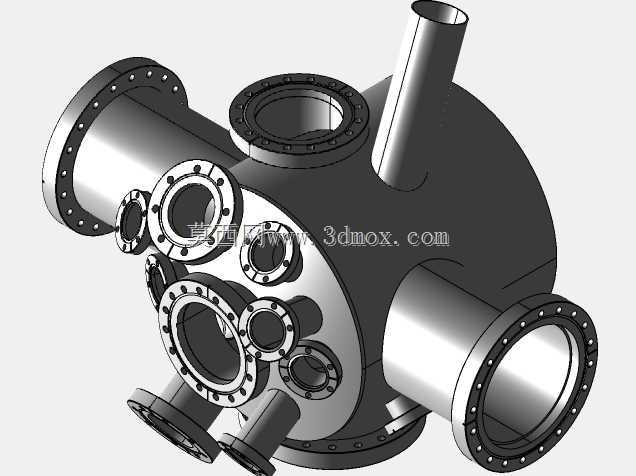

该真空腔体是表面科学分析实验系统的核心承压部件，主要适配超高真空环境下的材料表面表征、薄膜沉积、表面反应动力学观测等实验场景，可搭配电子能谱仪、质谱分析仪、样品传递杆、真空抽气机组等组件搭建完整实验平台，广泛用于高校材料实验室、表面物理科研院所、半导体材料研发部门的相关测试工作中。腔体主体采用球形主室结构设计，相比传统筒形腔体，球形结构在同等壁厚下承压能力更强，超高真空环境下的形变更小，能更好地维持10^-8Pa量级的真空度要求，同时球形内壁的气体流导更均匀，可减少抽气死角，缩短真空系统的抽气时间，降低腔体内壁的气体吸附残留。腔体周身分布多组不同通径的法兰接口，接口方位覆盖水平径向、斜向、垂直轴向多个方向，不同通径的接口分别对应不同功能：大口径法兰用于连接主抽气泵组、大尺寸样品进样室、大型分析探头，中等口径法兰用于接装观测视窗、离子源、蒸发源组件，小口径法兰用于安装真空规、温度传感器、微调气路接头等辅助配件，所有接口法兰均采用标准CF刀口密封结构，密封面加工精度满足超高真空漏率要求，法兰螺栓孔位排布符合通用真空配件的安装标准，可直接适配市售标准真空组件，无需额外加工转接件。设计阶段充分考虑了安装边界与操作空间，主腔体底部预留支撑安装接口，可直接固定在标准型材搭建的实验台架上，各接口的方位排布避开了操作干涉区域，样品传递路径上的接口同轴度公差控制在0.1mm以内，保证样品杆传递过程中无卡滞。腔体材质选用316L不锈钢锻造坯料加工，内壁经过电化学抛光处理，表面粗糙度Ra值低于0.8μm，可减少内壁吸附的气体分子，降低真空系统的出气率，同时不锈钢材质具备良好的抗腐蚀性能，可适配实验过程中通入的少量反应性气体，长期使用不会出现内壁锈蚀掉屑的问题，避免污染实验样品。建模过程中对所有法兰的密封槽、螺栓孔位、接口同轴度都做了精确还原，壁厚设计经过承压校核，可承受大气压与内部超高真空的压差载荷，同时预留了后续加装加热烘烤套的空间，方便用户做真空系统的高温除气处理，各接口的位置尺寸可直接用于配套组件的选型与安装布局设计，减少实验平台搭建过程中的尺寸匹配误差。
