航空航天用深沟球轴承结构设计

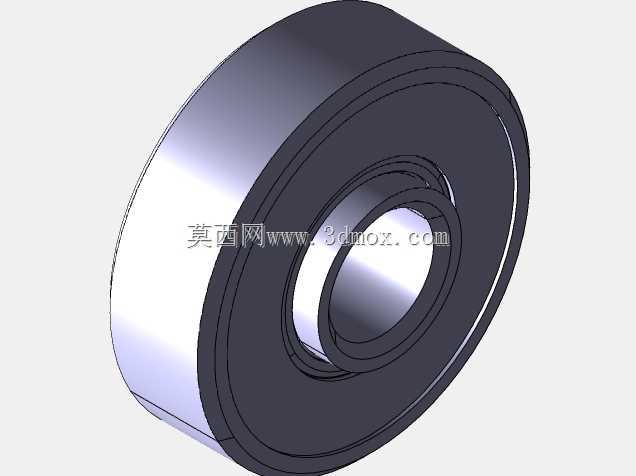

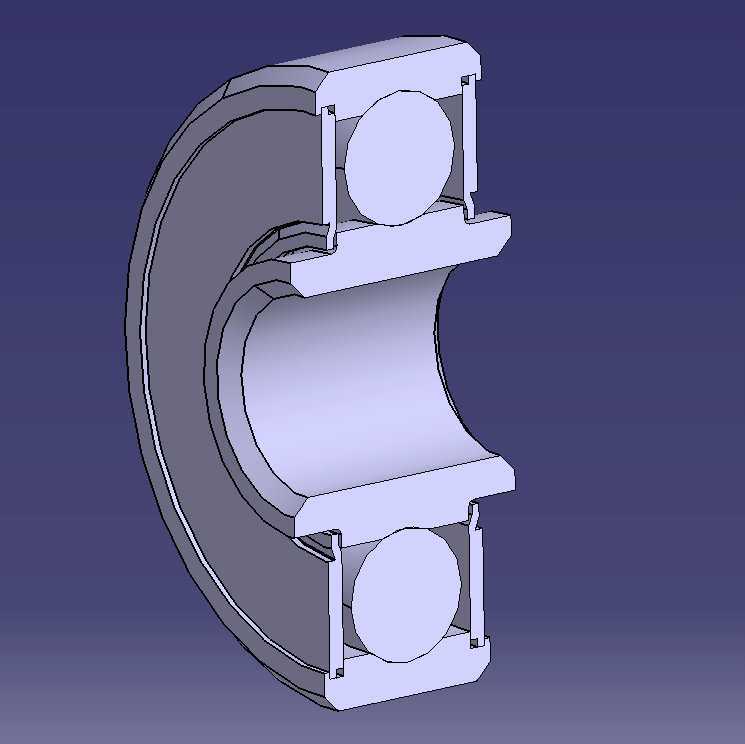

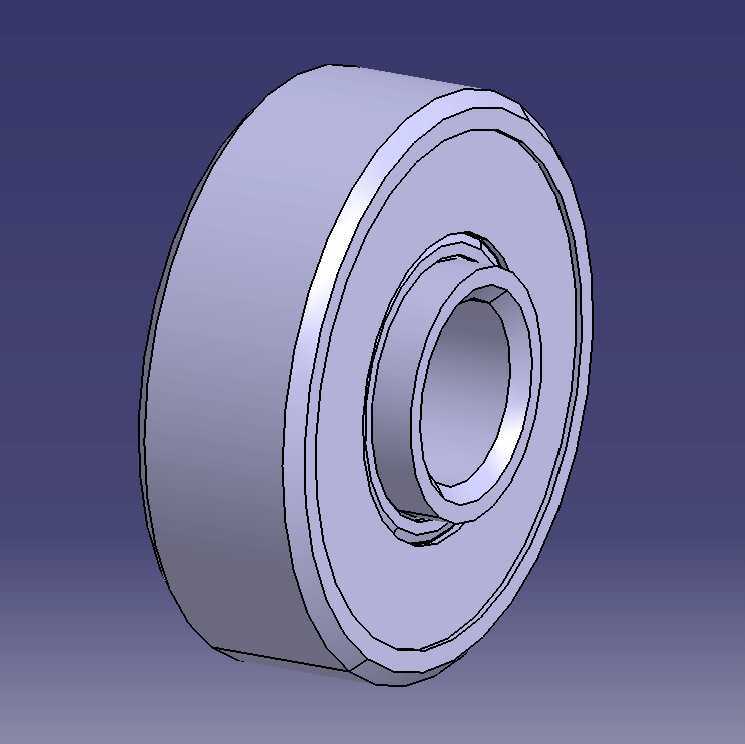

这类小尺寸深沟球轴承最初面向轻型飞行器的机载传动场景开发，适配航空航天领域对零部件轻量化、高可靠性、低运转阻力的严苛要求，在早年法国轻型飞机的操纵系统、小型机载辅机传动节点中有着大量成熟应用，即便原制造方已停产，其结构设计逻辑依然能为同类小规格航空轴承的逆向建模、国产化替代提供清晰的参考依据。从结构设计层面来看，该轴承采用标准深沟球滚道构型，内圈、外圈、滚动体、保持架的配合间隙完全遵循航空级轴承的制造公差规范，所有功能侧的几何量均匹配行业通用的安装基准，建模过程中滚动体采用环形扫掠的tore建模逻辑生成，精准还原了钢球在滚道内的接触状态，保持架的兜孔结构、内外圈的挡边高度都按照实物测绘的比例还原，剖面展示状态下可以清晰看到各部件的装配位置关系，不存在结构干涉或者配合逻辑错误的问题。从安装边界参数来看，该轴承内径为6mm，外径19mm，内圈轴向厚度8mm，属于典型的微型深沟球轴承范畴，安装时内圈与适配的传动轴采用过盈配合，外圈与安装座孔采用过渡配合，可承受一定的径向载荷与小幅值的轴向载荷，运转过程中摩擦阻力小，能在高转速工况下保持稳定的运转精度，适配航空场景下机载设备重量受限、安装空间紧凑的使用特点。在三维建模的实现过程中，需要重点关注滚道曲率半径与钢球直径的匹配关系，虽然滚道的精确几何参数是基于行业通用规范做的合理估算，但完全满足结构展示、装配仿真、运动模拟的使用需求，保持架的结构采用冲压式构型，既保证了对滚动体的有效分隔，又尽可能降低了自身重量，符合航空零部件的轻量化设计思路。这类轴承的应用场景并不局限于航空领域，在小型精密传动设备、微型电机、精密仪器仪表的传动节点中，同规格的深沟球轴承也有着广泛的应用，建模时还原的剖面结构可以帮助设计人员快速理解轴承的内部装配逻辑，在做整机装配仿真时直接调用该模型即可完成轴承位的匹配校验，不需要额外重复建模，能有效缩短精密传动结构的设计周期。需要注意的是，该模型的剖面展示状态是为了清晰呈现内部结构，实际应用中轴承为完整环形构件，安装时不需要做剖分处理，配合面的粗糙度、形位公差要求可以参照同规格精密轴承的行业标准选取，完全能满足常规结构设计阶段的方案验证、装配干涉检查、运动学仿真的使用需求。
